Пристрій для збору плодів та зрізання гілок

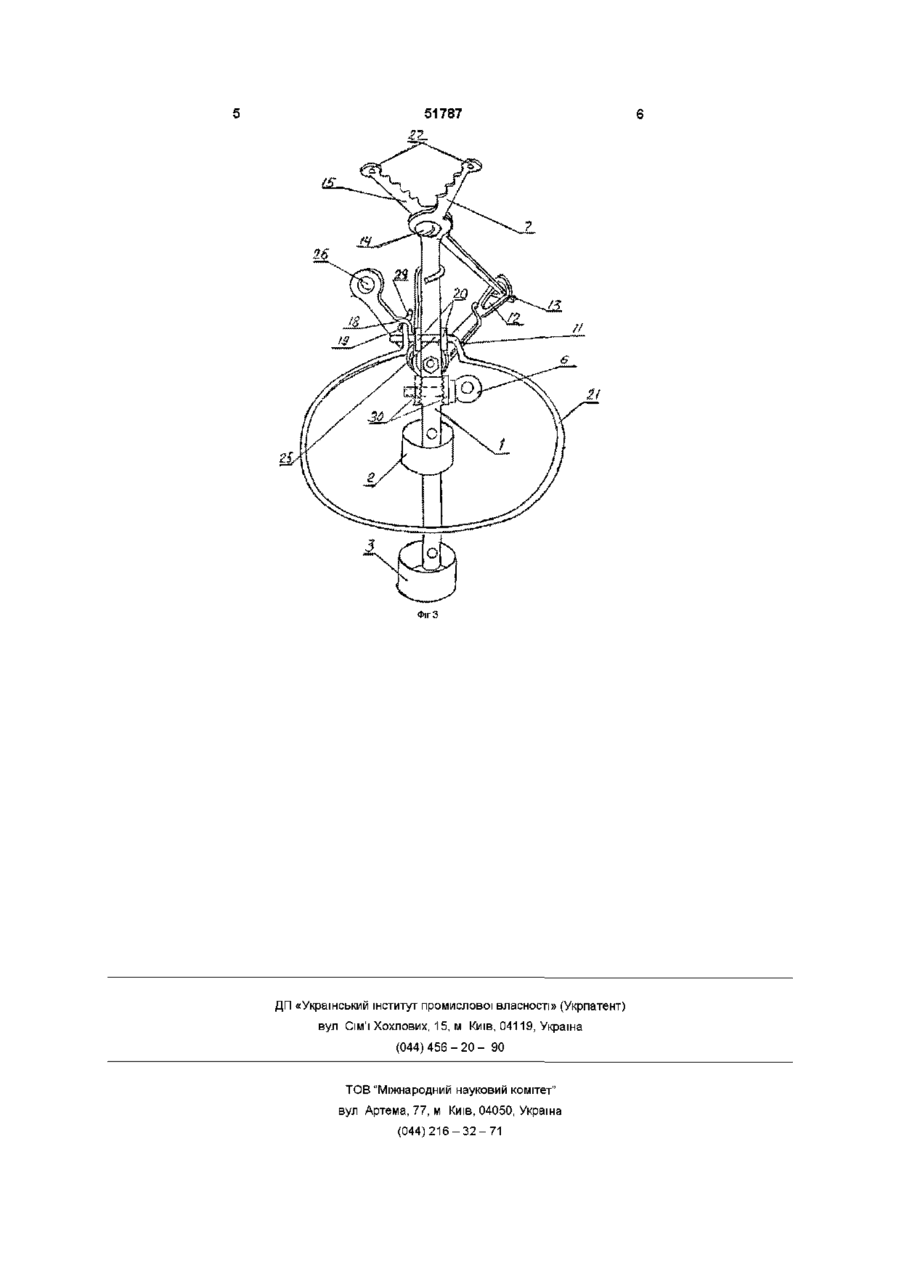

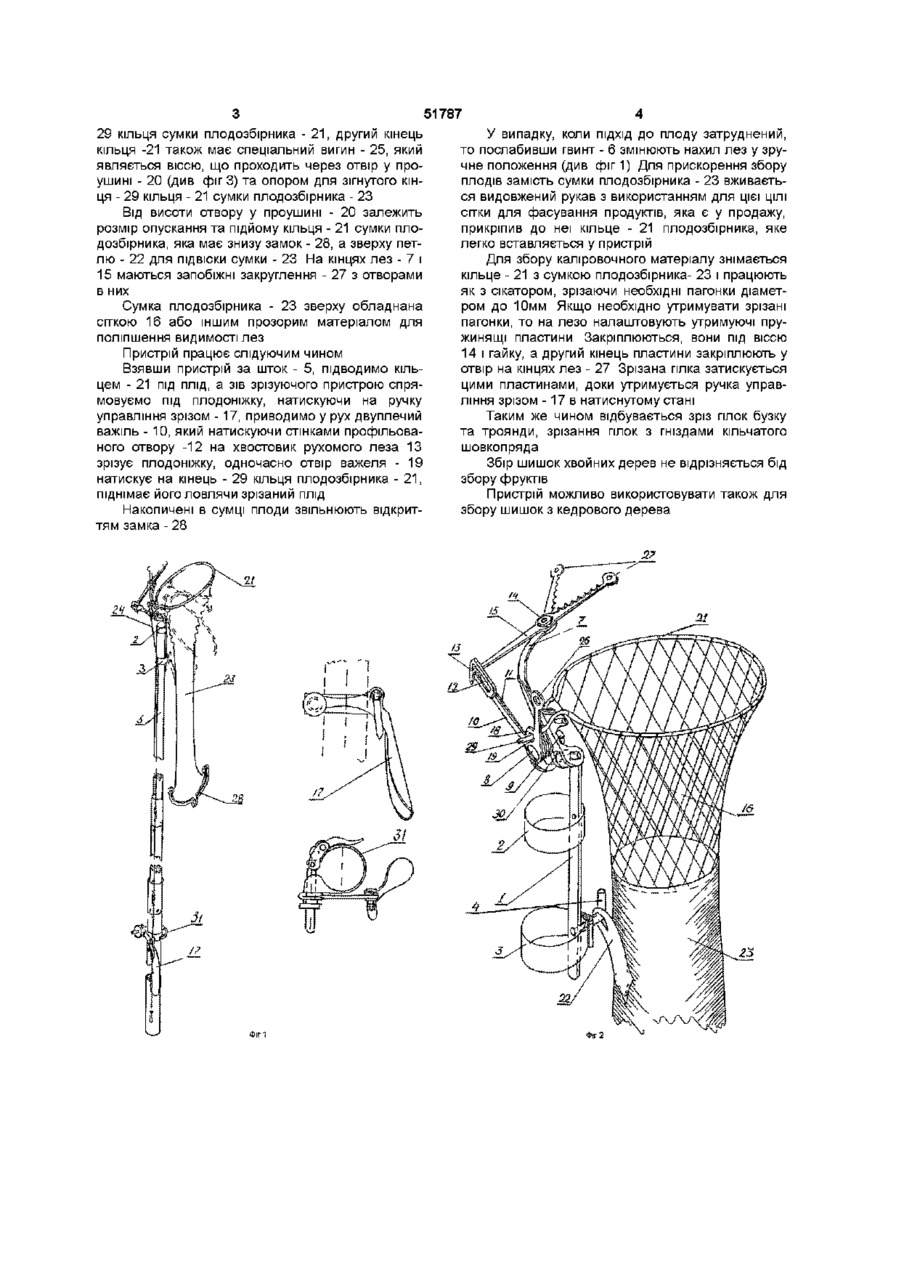

1 Пристрій для збору плодів та зрізання гілок, що містить рухоме та нерухоме леза, двоплечий важіль приводу, які з'єднані шарнірно зі стійкою кріплення, штоком та сумкою плодозбірника, який відрізняється тим, що двоплечий важіль виконаний у вигляді кута з профільованим отвором на одному КІНЦІ та круглим - на другому 2 Пристрій по п 1 , який відрізняється тим, що двоплечий важіль приводу має додатковий виступ 3 отвором в ньому на плечі приводу, отвір зчленований з подовженим кінцем кільця сумки плодозбірника З Пристрій по п 1 , який відрізняється тим, що стійка кріплення зі штоком з'єднана шарнірно з нерухомим лезом з гофрованим зчленуванням в ньому Винахід відноситься до садівництва та лісового господарства, призначений для збору плодів з фруктових та хвойних дерев, обрізки гілок при формуванні росту, крони, зрізання гілок з троянд та бузку, гнізд кільчастого шовкопряда та інше Відомий пристрій для збирання плодів (Патент США №3199290 кл 56-336) Відомий також пристрій для збору плодів (Патент Германії №495825 кл 45f9/08) Найбільш близьким до винаходу є пристрій для збору плодів (Патент США №2407809 кл, 56 336), що містить рухоме та нерухоме лезо, двоплечий важіль приводу з'єднаних, шарнірно зі стінкою кріплення до штоку та сумки плодозбірника Недоліком цього пристрою є малоефективний спосіб передачі зусиль, віддалення зони ефективного різання від зручного підходу до плоду, які не забезпечують високої продуктивності пристрою Задача виноходу полягає у підвищенні продуктивності збору плодів та зрізання гілок і розширення зони застосування Задача вирішується за рахунок того, що двоплечий важіль приводу виконаний у вигляді кута з профільованим отвором на одному КІНЦІ та круглим - на другому, крім цього двоплечий важіль приводу має додатковий виступ з отвором в ньому на плечі приводу зчленуванним з подовженим кінцем кільця сумки плодозбірника, крім того стійка кріплення до штоку з'єднана шарнірно з нерухомим лезом з гофрованим зчленуванням в ньому На фіг 1 зображено загальний вигляд пристрою у зборі На фіг 2 зображено механізм зрізання з приводом в аксонометрії На фіг 3 зображено пристрій з виглядом зі сторони сумки плодозбірника Пристрій для збору плодів та зрізання гілок містить стійку - 1 укріплену направляючим кільцем 2 з гвинтом - 4 на затаєному хомуті - 3 на штоці - 5 (див фіг 1) шарнірно з'єднаною з'єднувальним гвинтом з нерухомим лезом - 7 на якому, після згину, знизу зроблені дві провушини (див фіг З позиції 20, ЗО ) У провушину 20 проходе один кінець - 25 рухомого кільця - 21 сумки плодозбірника - 23, а провушина - ЗО має радіальні виступи і зічленюється зі стійкою 1, яка має аналогічні виступи У нарізаному отворі нерухомого леза, поміж проушинами 20 і ЗО на гвинті 8 з гайкою 9 підвішується кутовий двуплічий важіль - 10 і пружина - 11 Один кінець двуплічого важіля - 10 маючий профільований отвір 12 ЗІЧЛІНЮЄТЬСЯ з хвостовиком 13 рухомого леза - 15 заріпленного віссю 14 на верхньому КІНЦІ нерухомого леза - 7, а другий кінець важіля приводу - 10 з'єднується отвором 26 з тягловим елементом 24 (див фіг1) від ручки керування зрізом - 17, закріпленої хомутом - 31 на штоці - 5 На плечі важеля приводу, біля осьового отвору, виконаний виступ -18 з отвором -19 (див фіг 2, фігЗ) для зчленування з вигнутим кінцем О 1 00 ю 51787 29 кільця сумки плодозбірника - 21, другий кінець кільця -21 також має спеціальний вигин - 25, який являється віссю, що проходить через отвір у проушині - 20 (див фігЗ) та опором для зігнутого кінця - 29 кільця - 21 сумки плодозбірника - 23 Від ВИСОТИ отвору у проушині - 20 залежить розмір опускання та підйому кільця - 21 сумки плодозбірника, яка має знизу замок - 28, а зверху петлю - 22 для ПІДВІСКИ сумки - 23 На кінцях лез - 7 і 15 маються запобіжні закруглення - 27 з отворами в них Сумка плодозбірника - 23 зверху обладнана сіткою 16 або іншим прозорим матеріалом для поліпшення видимості лез Пристрій працює слідуючим чином Взявши пристрій за шток - 5, підводимо кільцем - 21 під плід, а зів зрізуючого пристрою спрямовуємо під плодоніжку, натискуючи на ручку управління зрізом -17, приводимо у рух двуплечий важіль - 10, який натискуючи стінками профільованого отвору -12 на хвостовик рухомого леза 13 зрізує плодоніжку, одночасно отвір важеля - 19 натискує на кінець - 29 кільця плодозбірника - 21, піднімає його ловлячи зрізаний плід Накопичені в сумці плоди звільнюють відкриттям замка - 28 У випадку, коли ПІДХІД ДО плоду затруднений, то послабивши гвинт - 6 змінюють нахил лез у зручне положення (див фіг1) Для прискорення збору плодів замість сумки плодозбірника - 23 вживається видовжений рукав з використанням для цієї ЦІЛІ СІТКИ для фасування продуктів, яка є у продажу, прикріпив до неї кільце - 21 плодозбірника, яке легко вставляється у пристрій Для збору каліровочного матеріалу знімається кільце - 21 з сумкою плодозбірника- 23 і працюють як з сікатором, зрізаючи необхідні пагонки діаметром до 10мм Якщо необхідно утримувати зрізані пагонки, то на лезо налаштовують утримуючі пружинящі пластини Закріплюються, вони під віссю 14 і гайку, а другий кінець пластини закріплюють у отвір на кінцях лез - 27 Зрізана гілка затискується цими пластинами, доки утримується ручка управління зрізом -17 в натиснутому стані Таким же чином відбувається зріз гілок бузку та троянди, зрізання гілок з гніздами кільчатого шовкопряда Збір шишок хвойних дерев не відрізняється бід збору фруктів Пристрій можливо використовувати також для збору шишок з кедрового дерева iS 51787 Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
