Спосіб приготування сировинної суміші для звукотеплоізоляційних будівельних конструкцій на основі відходів сільськогосподарського виробництва

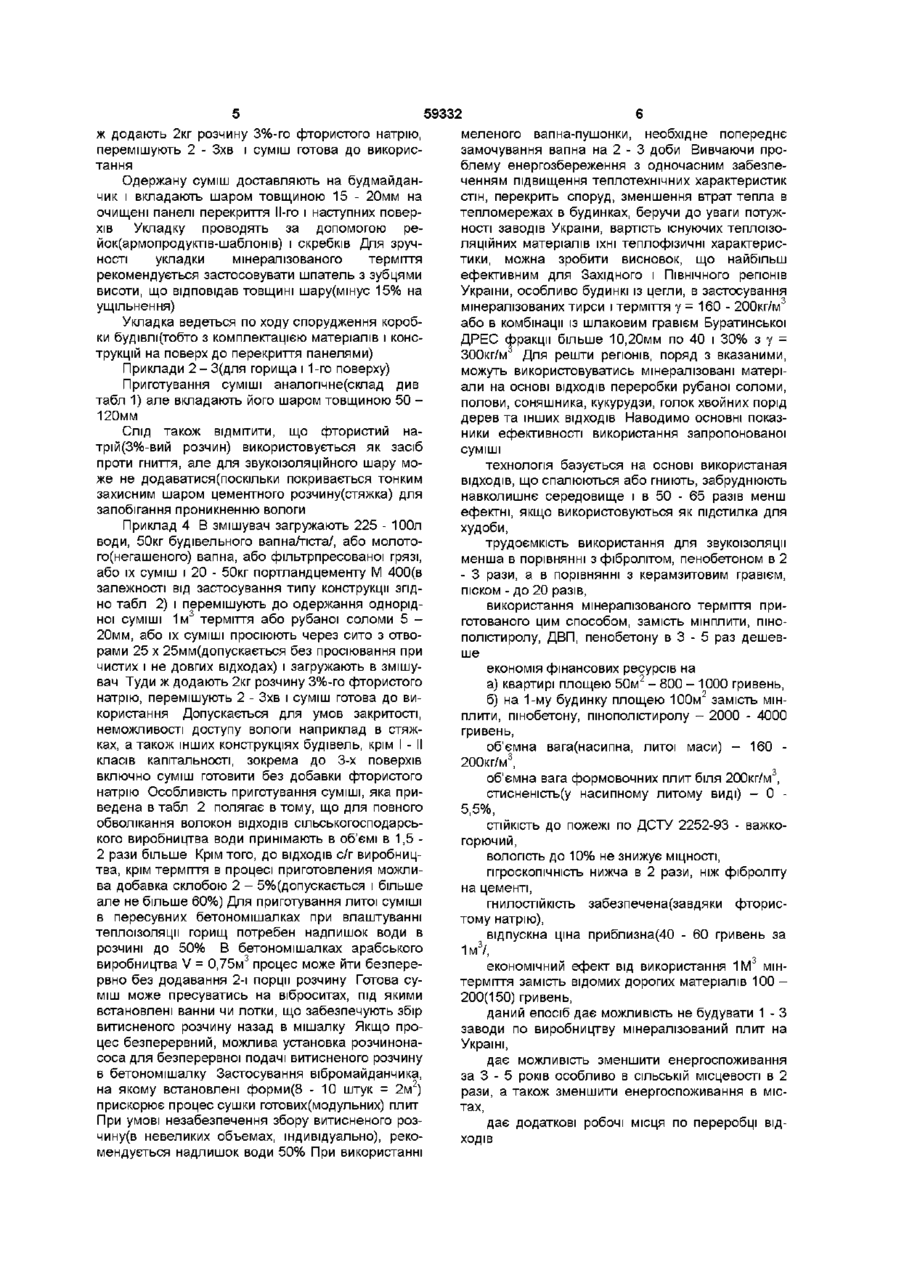

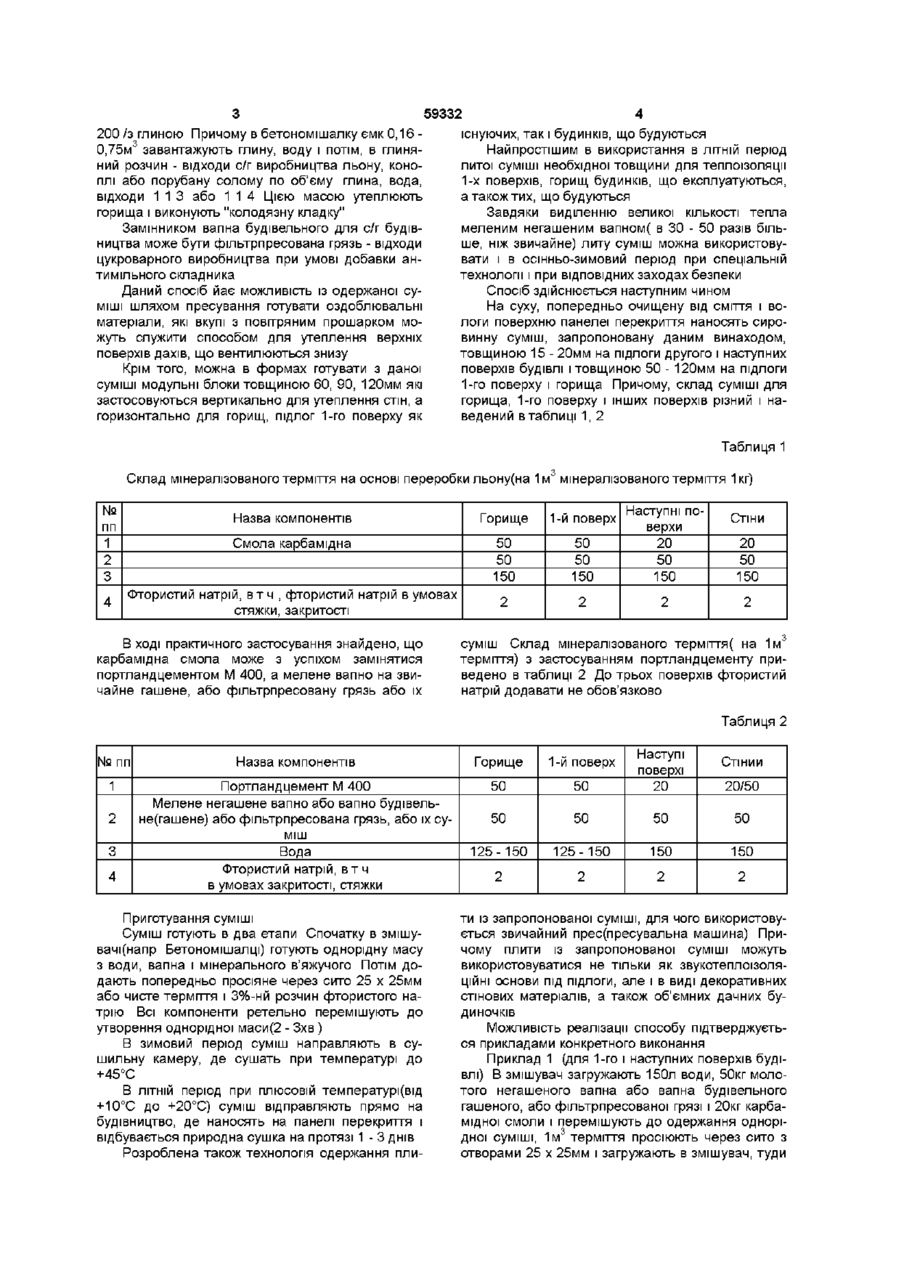

Спосіб приготування сировинної суміші для звукотеплоізоляційних будівельних конструкцій на основі ВІДХОДІВ сільськогосподарського виробницт ва, що включає попереднє перемішування 9,00 39,84% мінерального в'яжучого, 19,84 - 22,52% антисептика та 39,68 - 67,56% води з наступним введенням 1м3 деревного наповнювала і 0,80 0,92% водного розчину фтористого натрію, який відрізняється тим, що як деревний наповнювач використовують відходи льону або коноплі, або рубаної соломи, або їх суміш, як мінеральне в'яжуче використовують портландцемент або карбамідну смолу, або їх суміш, як антисептик - фільтрпресовану грязь або мелене негашене вапно, або гашене вапно, або їх суміш Винахід відноситься до будівництва і комунального господарства а саме до технології влаштування тепло- звукоізоляційного захисту підлоги горищ, стін будинків, конструкції тепломереж, або в комбінації з іншими матеріалами для тієї ж мети Відомий спосіб приготування сировинної суміші для звукоізоляційної основи під підлоги, що включає перемішування ВІДХОДІВ деревини з карбамідною смолою [1] Даний спосіб не дає можливості приготування сировинної суміші для звукотеплоізоляційних будівельних конструкцій, де сировинна суміш включає відходи деревини, карбамід ну смолу, мелене негашене вапно і фтористий натрій [2] Такий спосіб ефективний в місцевості, де є відходи деревини(тирса), але також за цим способом не утилізуються відходи сільськогосподарського виробництва терміття, костриця, відходи льоновиробництва порубана солома і т п В основу винаходу поставлена задача розробити спосіб приготування сировинної суміші для звукотеплоізоляційних будівельних конструкцій, які б включали відходи с/г виробництва, а саме терміття, кострицю, відходи льону, порубану солому, голки хвойних порід дерев і т п , шляхом ефективної утилізації та ефективного використання ВІДХОДІВ с/г виробництва, щоб забезпечити зменшення енергозатрат основних фондів, знайти аналог меленого негашеного вапна та карбамідної смоли шляхом заміни їх дешевшою та доступнішою сировиною Поставлена задача досягається тим, що в способі приготування сировинної суміші для звукотеплоізоляційної основи, що включає попереднє перемішування 9,00 - 39,84% мінерального в'яжучого, 19,84 - 22,52% антисептика та 39,68 67,56% з наступним введенням 1м3 деревного наповнювача 0,80 - 0,92% 3%-ого водного розчину фтористого натрію, причому в якості деревного наповнювача використовують відходи льоцу, або коноплі, або рубаної соломи, або їх суміш, в якості мінерального в'яжучого використовують портландцемент або карбамідну смолу або їх суміш, в якості антисептика - фільтрпресовану грязь, або мелене негашене вапно, або гашене вапно, або їх суміш Для захисту від гризунів додається подрібнене скло, особливо при примшенні рубаної соломи, або без нього в залежності від класу будівель, умов експлуатації Можлива добавка подрібненого скла становить 2 - 5%, але не більше 50% від маси ВІДХОДІВ Крім того, пропонується не тільки ефективне використання ВІДХОДІВ льоновиробництва, порубаної соломи костриці, а також спосіб виробництва будівельних конструкцій рівного призначення на основі розробленої сировинної суміші та технологію підвищення термостійкості буд-конструкцій Дяя віддалених сіл, в умовах відсутності мінерального в'яжучого, антисептика рекомендується застосовувати суміш ВІДХОДІВ переробки льону, або порубану солому/довж в мм 5 - 20 - 100 О со го о> ю 59332 200 /з глиною Причому в бетономішалку ємк 0,16 0,75м3 завантажують глину, воду і потім, в глиняний розчин - відходи с/г виробництва льону, коноплі або порубану солому по об'єму глина, вода, відходи 1 1 3 або 1 1 4 Цією масою утеплюють горища і виконують "колодязну кладку" Замінником вапна будівельного для с/г будівництва може бути фільтрпресована грязь - відходи цукроварного виробництва при умові добавки антимільного складника Даний спосіб йає можливість із одержаної суміші шляхом пресування готувати оздоблювальні матеріали, які вкупі з повітряним прошарком можуть служити способом для утеплення верхніх поверхів дахів, що вентилюються знизу Крім того, можна в формах готувати з даної суміші модульні блоки товщиною 60, 90, 120мм які застосовуються вертикально для утеплення стін, а горизонтально для горищ, підлог 1-го поверху як існуючих, так і будинків, що будуються Найпростішим в використання в ЛІТНІЙ період литої суміші необхідної товщини для теплоізоляції 1-х поверхів, горищ будинків, що експлуатуються, а також тих, що будуються Завдяки виділенню великої КІЛЬКОСТІ тепла меленим негашеним вапном( в ЗО - 50 разів більше, ніж звичайне) литу суміш можна використовувати і в осінньо-зимовий період при спеціальній технології і при ВІДПОВІДНИХ заходах безпеки Спосіб здійснюється наступним чином На суху, попередньо очищену від сміття і вологи поверхню панелеї перекриття наносять сировинну суміш, запропоновану даним винаходом, товщиною 15 - 20мм на підлоги другого і наступних поверхів будівлі і товщиною 50 - 120мм на підлоги 1-го поверху і горища Причому, склад суміші для горища, 1-го поверху і інших поверхів різний і наведений в таблиці 1, 2 Таблиця 1 Склад мінералізованого терміття на основі переробки льону(на 1 м мінералізованого терміття 1 кг) № пп Назва компонентів 4 1-й поверх Наступні поверхи Стіни Смола карбамідна 1 2 3 Горище 50 50 150 50 50 150 20 50 150 20 50 150 2 2 2 2 Фтористий натрій, в т ч , фтористий натрій в умовах стяжки, закритості В ході практичного застосування знайдено, що карбамідна смола може з успіхом замінятися портландцементом М 400, а мелене вапно на звичайне гашене, або фільтрпресовану грязь або їх суміш Склад мінералізованого термптя( на 1м терміття) з застосуванням портландцементу приведено в таблиці 2 До трьох поверхів фтористий натрій додавати не обов'язково Таблиця 2 № пп Назва компонентів Горище 1-й поверх Наступі поверхі Стінии 1 Портландцемент М 400 Мелене негашене вапно або вапно будівельне(гашене) або фільтрпресована грязь, або їх суміш Вода Фтористий натрій, в т ч в умовах закритості, стяжки 50 50 20 20/50 50 50 50 50 125-150 125-150 150 150 2 2 2 2 2 3 4 Приготування суміші Суміш готують в два етапи Спочатку в змішувачі(напр Бетономішалці) готують однорідну масу з води, вапна і мінерального в'яжучого Потім додають попередньо просіяне через сито 25 х 25мм або чисте терміття і 3%-нй розчин фтористого натрію Всі компоненти ретельно перемішують до утворення однорідної маси(2 - Зхв ) В зимовий період суміш направляють в сушильну камеру, де сушать при температурі до +45°С В ЛІТНІЙ період при плюсовій температурі(від +10°С до +20°С) суміш відправляють прямо на будівництво, де наносять на панелі перекриття і відбувається природна сушка на протязі 1 - 3 днів Розроблена також технологія одержання пли ти із запропонованої суміші, для чого використовується звичайний прес(пресувальна машина) Причому плити із запропонованої суміші можуть використовуватися не тільки як звукотеплоізоляЦІЙНІ основи під підлоги, але і в виді декоративних стінових матеріалів, а також об'ємних дачних будиночків Можливість реалізації способу підтверджується прикладами конкретного виконання Приклад 1 (для 1-го і наступних поверхів будівлі) В змішувач загружають 150л води, 50кг молотого негашеного вапна або вапна будівельного гашеного, або фільтрпресованої грязі і 20кг карбамідної смоли і перемішують до одержання однорідної суміші, 1м3 терміття просіюють через сито з отворами 25 х 25мм і загружають в змішувач, туди 59332 ж додають 2кг розчину 3%-го фтористого натрію, перемішують 2 - Зхв і суміш готова до використання Одержану суміш доставляють на будмайданчик і вкладають шаром товщиною 15 - 20мм на очищені панелі перекриття ІІ-го і наступних поверхів Укладку проводять за допомогою рейок(армопродуктів-шаблонів) і скребків Для зручності укладки мінералізованого терміття рекомендується застосовувати шпатель з зубцями висоти, що відповідав товщині шару(мшус 15% на ущільнення) Укладка ведеться по ходу спорудження коробки будівлі(тобто з комплектацією матеріалів і конструкцій на поверх до перекриття панелями) Приклади 2 - 3(для горища і 1-го поверху) Приготування суміші аналопчне(склад див табл 1) але вкладають його шаром товщиною 50 120мм Слід також ВІДМІТИТИ, ЩО фтористий натрій(3%-вий розчин) використовується як засіб проти гниття, але для звукоізоляційного шару може не додаватися(поскільки покривається тонким захисним шаром цементного розчину(стяжка) для запобігання проникненню вологи Приклад 4 В змішувач загружають 225 - 100л води, 50кг будівельного вапналіста/', або молотого(негашеного) вапна, або фільтрпресованої грязі, або їх суміш і 20 - 50кг портландцементу М 400(в залежності від застосування типу конструкції згідно табл 2) і перемішують до одержання однорідної суміші 1м3 терміття або рубаної соломи 5 20мм, або їх суміші просіюють через сито з отворами 25 х 25мм(допускається без просіювання при чистих і не довгих відходах) і загружають в змішувач Туди ж додають 2кг розчину 3%-го фтористого натрію, перемішують 2 - Зхв і суміш готова до використання Допускається для умов закритості, неможливості доступу вологи наприклад в стяжках, а також інших конструкціях будівель, крім І - II класів капітальності, зокрема до 3-х поверхів включно суміш готовити без добавки фтористого натрію Особливість приготування суміші, яка приведена в табл 2 полягає в тому, що для повного обволікання волокон ВІДХОДІВ сільськогосподарського виробництва води принімають в об'ємі в 1,5 2 рази більше Крім того, до ВІДХОДІВ С/Г виробництва, крім терміття в процесі приготовления можлива добавка склобою 2 - 5%(допускається і більше але не більше 60%) Для приготування литої суміші в пересувних бетономішалках при влаштуванні теплоізоляції горищ потребен надлишок води в розчині до 50% В бетономішалках арабського виробництва V = 0,75м3 процес може йти безперервно без додавання 2-і порції розчину Готова суміш може пресуватись на віброситах, під якими встановлені ванни чи лотки, що забезпечують збір витисненого розчину назад в мішалку Якщо процес безперервний, можлива установка розчинонасоса для безперервної подачівитисненого розчину в бетономішалку Застосування вібромайданчика, на якому встановлені форми(8 - 10 штук = 2м2) прискорює процес сушки готових(модульних) плит При умові незабезпечення збору витисненого розчину(в невеликих объемах, індивідуально), рекомендується надлишок води 50% При використанні меленого вапна-пушонки, необхідне попереднє замочування вапна на 2 - 3 доби Вивчаючи проблему енергозбереження з одночасним забезпеченням підвищення теплотехнічних характеристик стін, перекрить споруд, зменшення втрат тепла в тепломережах в будинках, беручи до уваги потужності заводів України, вартість існуючих теплоізоляційних матеріалів їхні теплофізичні характеристики, можна зробити висновок, що найбільш ефективним для Західного і ПІВНІЧНОГО регіонів України, особливо будинкі із цегли, в застосування мінералізованих тирси і терміття у = 160 - 200кг/м3 або в комбінації із шлаковим гравієм Буратинської ДРЕС фракції більше 10,20мм по 40 і 30% з у = 300кг/м Для решти регіонів, поряд з вказаними, можуть використовуватись мінералізовані матеріали на основі ВІДХОДІВ переробки рубаної соломи, полови, соняшника, кукурудзи, голок хвойних порід дерев та інших ВІДХОДІВ Наводимо основні показники ефективності використання запропонованої суміші технологія базується на основі використаная ВІДХОДІВ, що спалюються або гниють, забруднюють навколишнє середовище і в 50 - 65 разів менш ефектні, якщо використовуються як підстилка для худоби, трудоємкість використання для звукоізоляції менша в порівнянні з фібролітом, пенобетоном в 2 - З рази, а в порівнянні з керамзитовим гравієм, піском - до 20 разів, використання мінералізованого терміття приготованого цим способом, замість мінплити, пінополістиролу, ДВП, пенобетону в 3 - 5 раз дешевше економія фінансових ресурсів на а) квартирі площею 50м2 - 800 - 1000 гривень, б) на 1-му будинку площею 100м2 замість мінплити, пінобетону, пінополістиролу - 2000 - 4000 гривень, об'ємна вага(насипна, литої маси) — 160 200кг/м3, об'ємна вага формовочних плит біля 200кг/м3, стисненість(у насипному литому виді) - 0 5,5%, СТІЙКІСТЬ до пожежі по ДСТУ 2252-93 - важкогорючий, вологість до 10% не знижує МІЦНОСТІ, гігроскопічність нижча в 2 рази, ніж фіброліту на цементі, ГНИЛОСТІЙКІСТЬ забезпечена(завдяки фтористому натрію), відпускна ціна приблизна(40 - 60 гривень за 1м3/, економічний ефект від використання 1М 3 мінтерміття замість відомих дорогих матеріалів 100 — 200(150) гривень, даний епосіб дає можливість не будувати 1 - З заводи по виробництву мінералізований плит на Україні, дає можливість зменшити енергоспоживання за 3 - 5 років особливо в СІЛЬСЬКІЙ місцевості в 2 рази, а також зменшити енергоспоживання в містах, дає додаткові робочі місця по переробці ВІДХОДІВ 59332 Комп'ютерна верстка І Вихованець Підписано до друку 06 10 2003 Тираж 39 при м Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
