Апаратний кодовий ключ доступу для usb flash накопичувачів

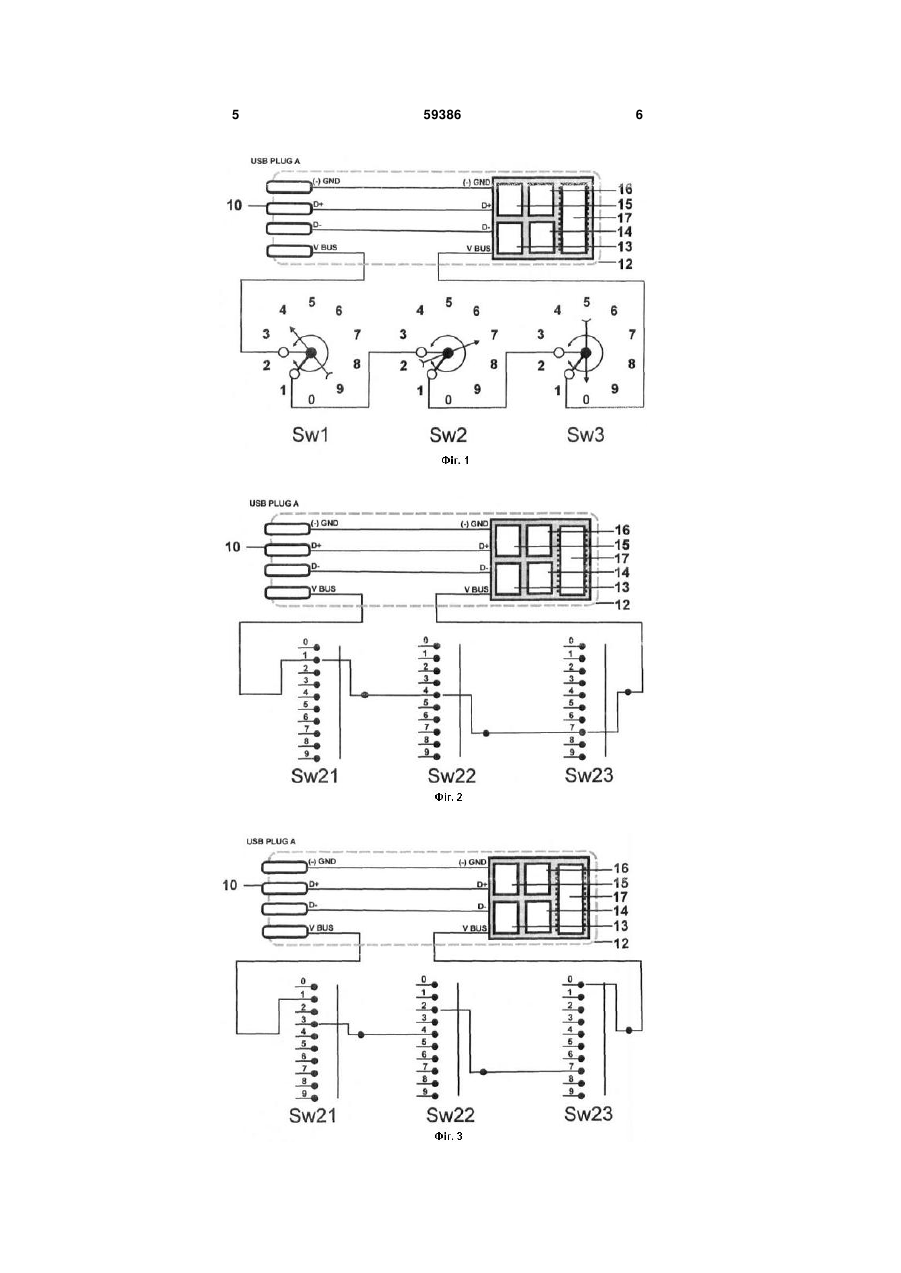

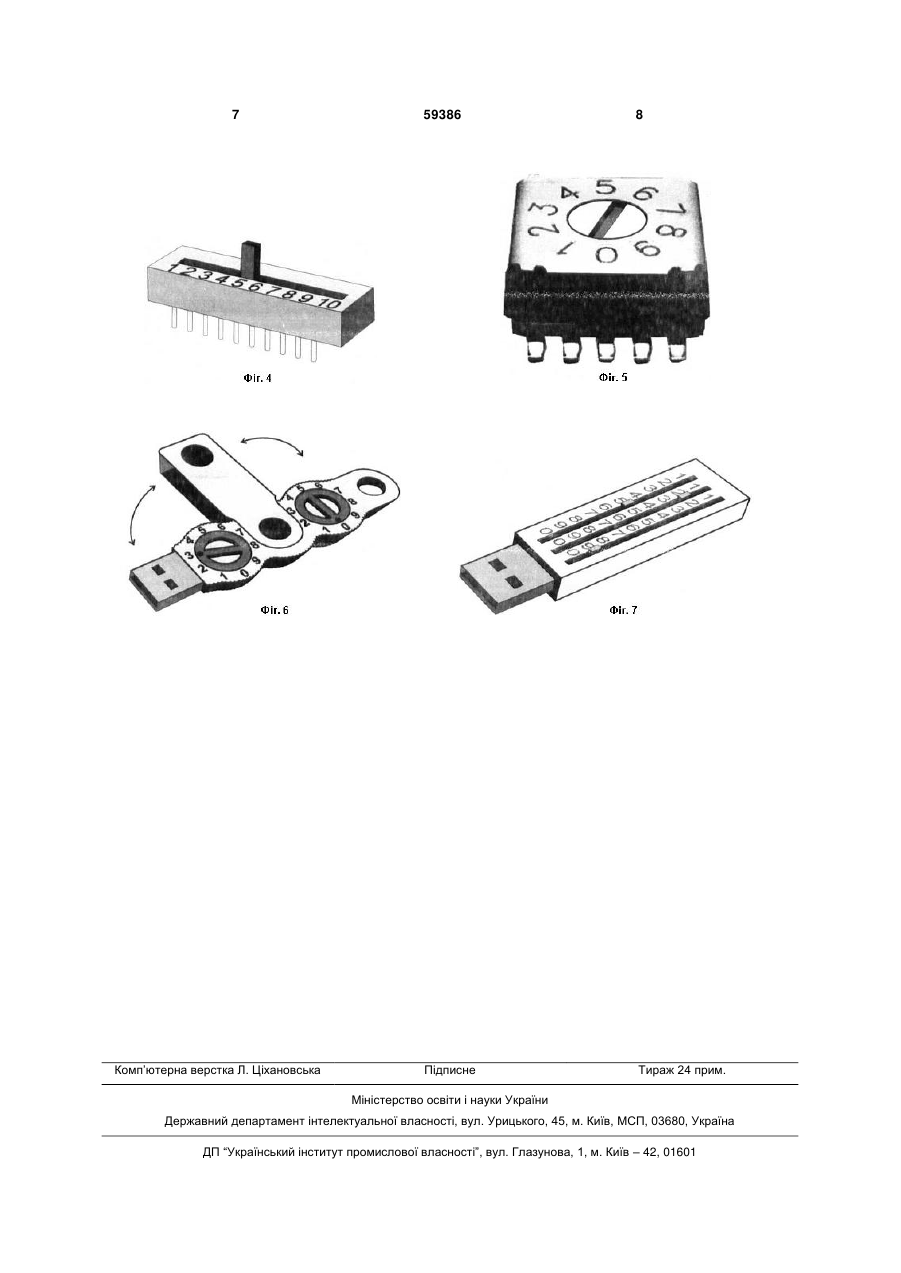

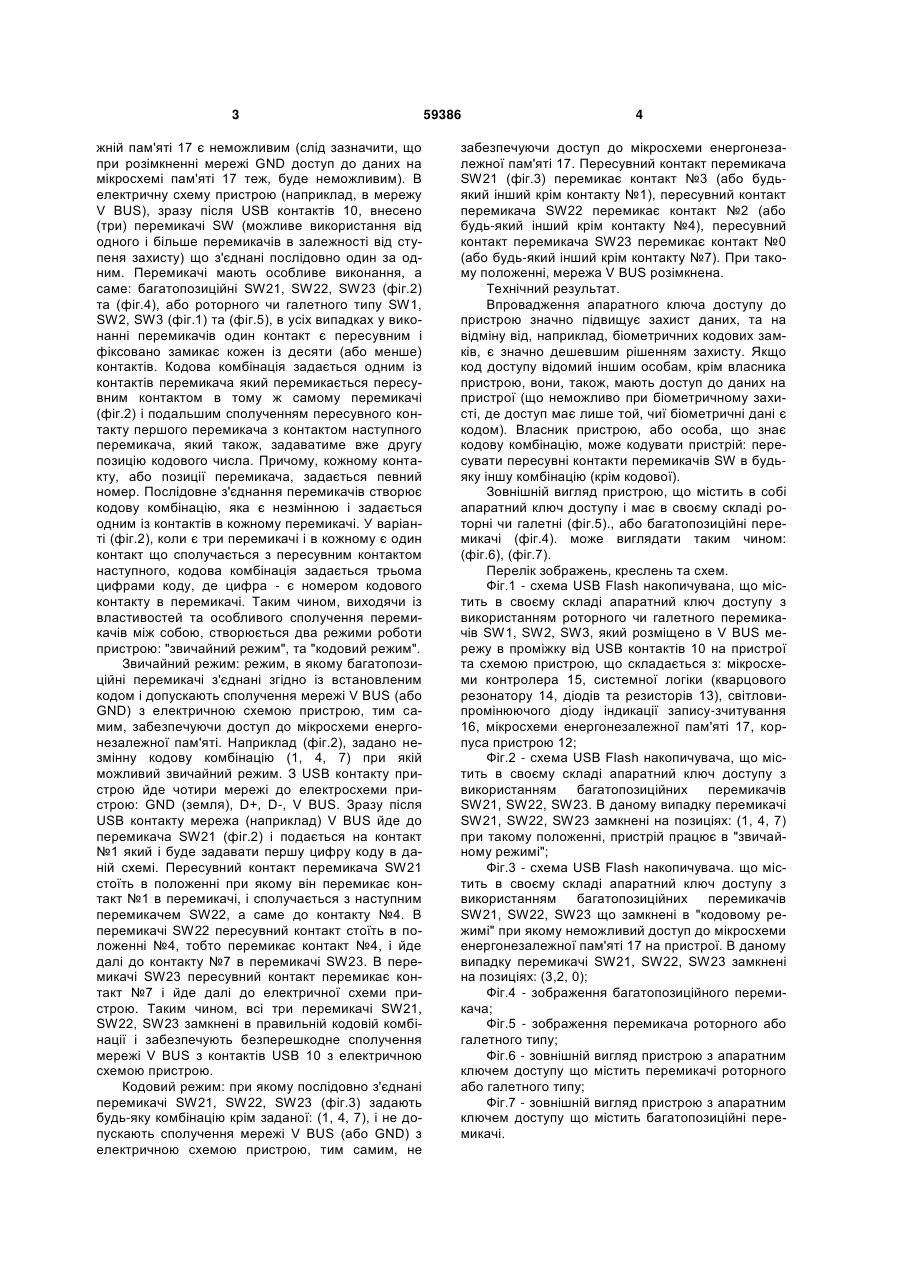

Апаратний кодовий ключ доступу для USB Flash накопичувачів для обмеження доступу до інформації, записаної на мікросхемі енергонезалежної пам'яті пристрою, що монтується, наприклад, у корпусі USB Flash накопичувача, який відрізняється тим, що містить один або більше з'єднаних послідовно перемикачів SW роторного, галетного або багатопозиційного типу, які розташовані після USB роз'єму на мережі V BUS або 3 жній пам'яті 17 є неможливим (слід зазначити, що при розімкненні мережі GND доступ до даних на мікросхемі пам'яті 17 теж, буде неможливим). В електричну схему пристрою (наприклад, в мережу V BUS), зразу після USB контактів 10, внесено (три) перемикачі SW (можливе використання від одного і більше перемикачів в залежності від ступеня захисту) що з'єднані послідовно один за одним. Перемикачі мають особливе виконання, а саме: багатопозиційні SW21, SW22, SW23 (фіг.2) та (фіг.4), або роторного чи галетного типу SW1, SW2, SW3 (фіг.1) та (фіг.5), в усіх випадках у виконанні перемикачів один контакт є пересувним і фіксовано замикає кожен із десяти (або менше) контактів. Кодова комбінація задається одним із контактів перемикача який перемикається пересувним контактом в тому ж самому перемикачі (фіг.2) і подальшим сполученням пересувного контакту першого перемикача з контактом наступного перемикача, який також, задаватиме вже другу позицію кодового числа. Причому, кожному контакту, або позиції перемикача, задається певний номер. Послідовне з'єднання перемикачів створює кодову комбінацію, яка є незмінною і задається одним із контактів в кожному перемикачі. У варіанті (фіг.2), коли є три перемикачі і в кожному є один контакт що сполучається з пересувним контактом наступного, кодова комбінація задається трьома цифрами коду, де цифра - є номером кодового контакту в перемикачі. Таким чином, виходячи із властивостей та особливого сполучення перемикачів між собою, створюється два режими роботи пристрою: "звичайний режим", та "кодовий режим". Звичайний режим: режим, в якому багатопозиційні перемикачі з'єднані згідно із встановленим кодом і допускають сполучення мережі V BUS (або GND) з електричною схемою пристрою, тим самим, забезпечуючи доступ до мікросхеми енергонезалежної пам'яті. Наприклад (фіг.2), задано незмінну кодову комбінацію (1, 4, 7) при якій можливий звичайний режим. З USB контакту пристрою йде чотири мережі до електросхеми пристрою: GND (земля), D+, D-, V BUS. Зразу після USB контакту мережа (наприклад) V BUS йде до перемикача SW21 (фіг.2) і подається на контакт №1 який і буде задавати першу цифру коду в даній схемі. Пересувний контакт перемикача SW21 стоїть в положенні при якому він перемикає контакт №1 в перемикачі, і сполучається з наступним перемикачем SW22, а саме до контакту №4. В перемикачі SW22 пересувний контакт стоїть в положенні №4, тобто перемикає контакт №4, і йде далі до контакту №7 в перемикачі SW23. В перемикачі SW23 пересувний контакт перемикає контакт №7 і йде далі до електричної схеми пристрою. Таким чином, всі три перемикачі SW21, SW22, SW23 замкнені в правильній кодовій комбінації і забезпечують безперешкодне сполучення мережі V BUS з контактів USB 10 з електричною схемою пристрою. Кодовий режим: при якому послідовно з'єднані перемикачі SW21, SW22, SW23 (фіг.3) задають будь-яку комбінацію крім заданої: (1, 4, 7), і не допускають сполучення мережі V BUS (або GND) з електричною схемою пристрою, тим самим, не 59386 4 забезпечуючи доступ до мікросхеми енергонезалежної пам'яті 17. Пересувний контакт перемикача SW21 (фіг.3) перемикає контакт №3 (або будьякий інший крім контакту №1), пересувний контакт перемикача SW22 перемикає контакт №2 (або будь-який інший крім контакту №4), пересувний контакт перемикача SW23 перемикає контакт №0 (або будь-який інший крім контакту №7). При такому положенні, мережа V BUS розімкнена. Технічний результат. Впровадження апаратного ключа доступу до пристрою значно підвищує захист даних, та на відміну від, наприклад, біометричних кодових замків, є значно дешевшим рішенням захисту. Якщо код доступу відомий іншим особам, крім власника пристрою, вони, також, мають доступ до даних на пристрої (що неможливо при біометричному захисті, де доступ має лише той, чиї біометричні дані є кодом). Власник пристрою, або особа, що знає кодову комбінацію, може кодувати пристрій: пересувати пересувні контакти перемикачів SW в будьяку іншу комбінацію (крім кодової). Зовнішній вигляд пристрою, що містить в собі апаратний ключ доступу і має в своєму складі роторні чи галетні (фіг.5)., або багатопозиційні перемикачі (фіг.4). може виглядати таким чином: (фіг.6), (фіг.7). Перелік зображень, креслень та схем. Фіг.1 - схема USB Flash накопичувана, що містить в своєму складі апаратний ключ доступу з використанням роторного чи галетного перемикачів SW1, SW2, SW3, який розміщено в V BUS мережу в проміжку від USB контактів 10 на пристрої та схемою пристрою, що складається з: мікросхеми контролера 15, системної логіки (кварцового резонатору 14, діодів та резисторів 13), світловипромінюючого діоду індикації запису-зчитування 16, мікросхеми енергонезалежної пам'яті 17, корпуса пристрою 12; Фіг.2 - схема USB Flash накопичувача, що містить в своєму складі апаратний ключ доступу з використанням багатопозиційних перемикачів SW21, SW22, SW23. В даному випадку перемикачі SW21, SW22, SW23 замкнені на позиціях: (1, 4, 7) при такому положенні, пристрій працює в "звичайному режимі"; Фіг.3 - схема USB Flash накопичувача. що містить в своєму складі апаратний ключ доступу з використанням багатопозиційних перемикачів SW21, SW22, SW23 що замкнені в "кодовому режимі" при якому неможливий доступ до мікросхеми енергонезалежної пам'яті 17 на пристрої. В даному випадку перемикачі SW21, SW22, SW23 замкнені на позиціях: (3,2, 0); Фіг.4 - зображення багатопозиційного перемикача; Фіг.5 - зображення перемикача роторного або галетного типу; Фіг.6 - зовнішній вигляд пристрою з апаратним ключем доступу що містить перемикачі роторного або галетного типу; Фіг.7 - зовнішній вигляд пристрою з апаратним ключем доступу що містить багатопозиційні перемикачі. 5 59386 6 7 Комп’ютерна верстка Л. Ціхановська 59386 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
