Каркас парасоля

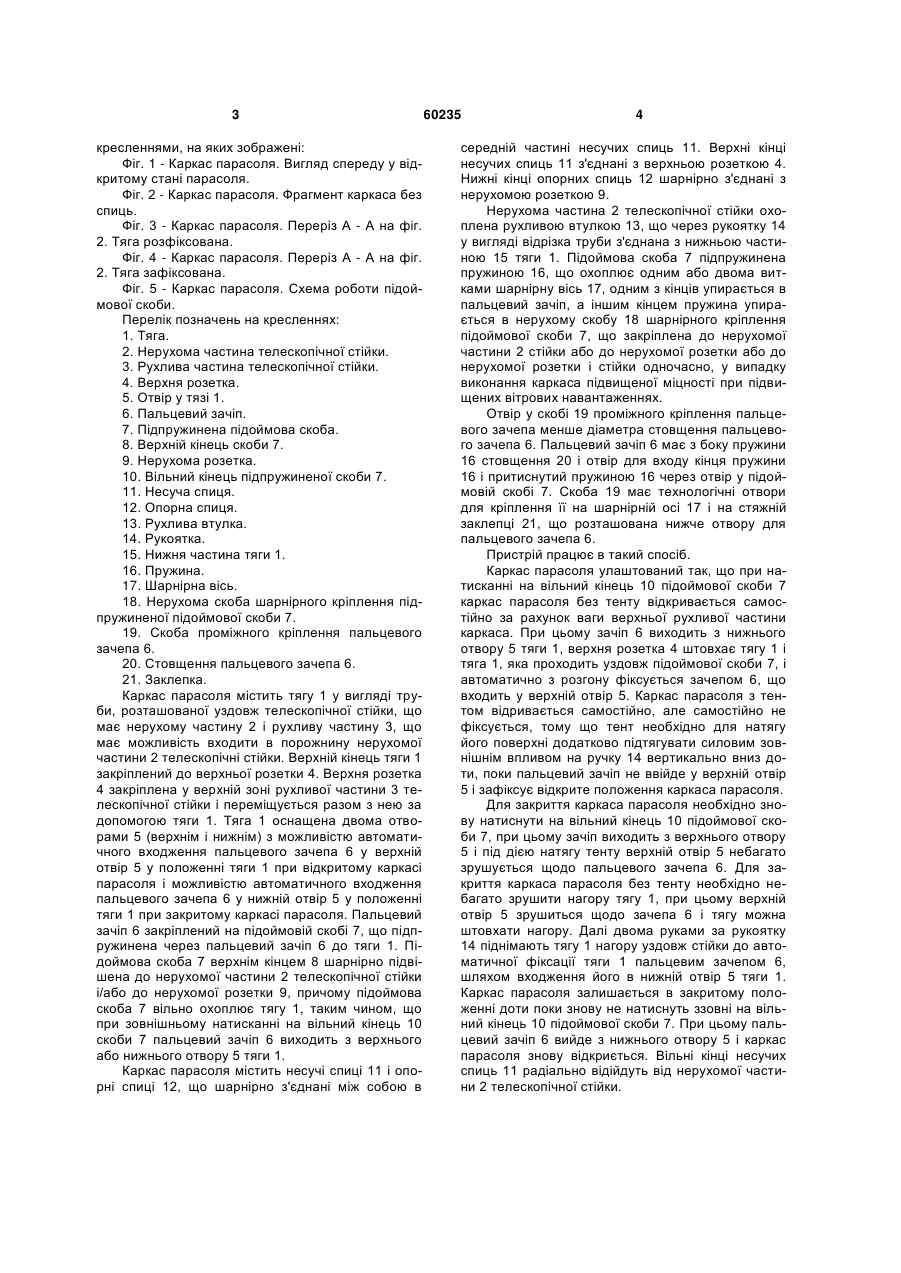

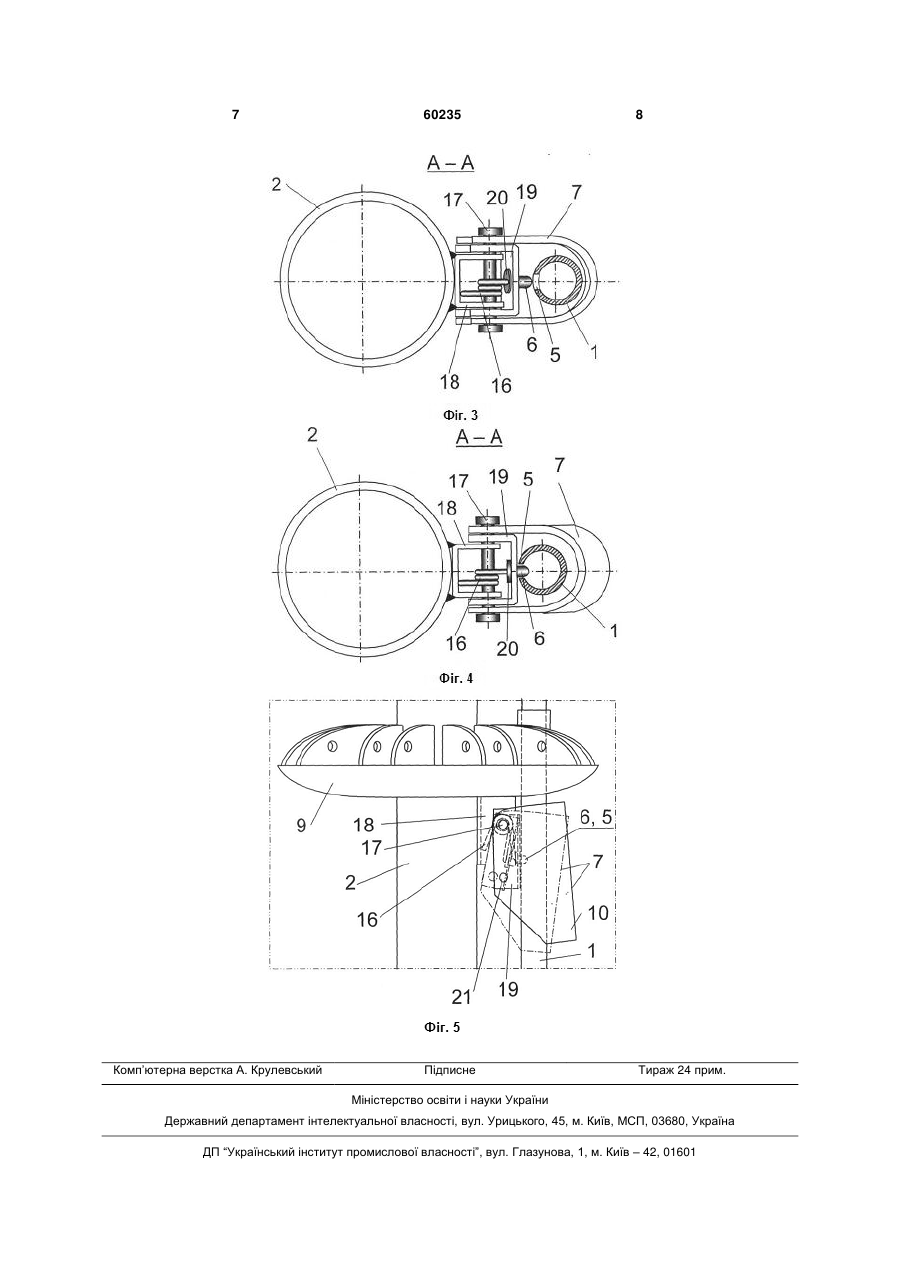

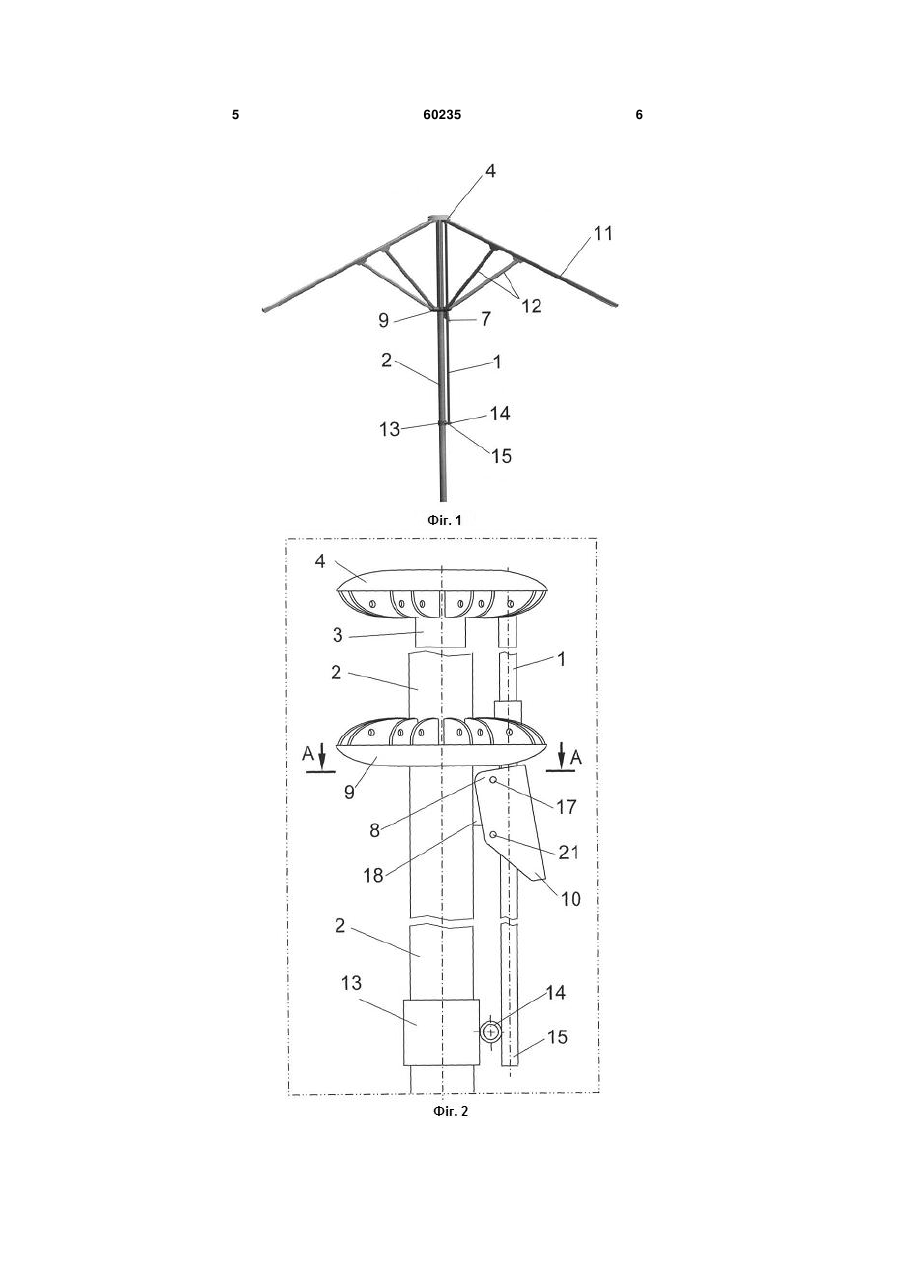

Каркас парасоля, що містить тягу уздовж телескопічної стійки, нерухому розетку для спиць на нерухомій частині телескопічної стійки, пальцевий зачіп, який відрізняється тим, що тяга оснащена двома отворами з можливістю автоматичного вхо 3 кресленнями, на яких зображені: Фіг. 1 - Каркас парасоля. Вигляд спереду у відкритому стані парасоля. Фіг. 2 - Каркас парасоля. Фрагмент каркаса без спиць. Фіг. 3 - Каркас парасоля. Переріз А - А на фіг. 2. Тяга розфіксована. Фіг. 4 - Каркас парасоля. Переріз А - А на фіг. 2. Тяга зафіксована. Фіг. 5 - Каркас парасоля. Схема роботи підоймової скоби. Перелік позначень на кресленнях: 1. Тяга. 2. Нерухома частина телескопічної стійки. 3. Рухлива частина телескопічної стійки. 4. Верхня розетка. 5. Отвір у тязі 1. 6. Пальцевий зачіп. 7. Підпружинена підоймова скоба. 8. Верхній кінець скоби 7. 9. Нерухома розетка. 10. Вільний кінець підпружиненої скоби 7. 11. Несуча спиця. 12. Опорна спиця. 13. Рухлива втулка. 14. Рукоятка. 15. Нижня частина тяги 1. 16. Пружина. 17. Шарнірна вісь. 18. Нерухома скоба шарнірного кріплення підпружиненої підоймової скоби 7. 19. Скоба проміжного кріплення пальцевого зачепа 6. 20. Стовщення пальцевого зачепа 6. 21. Заклепка. Каркас парасоля містить тягу 1 у вигляді труби, розташованої уздовж телескопічної стійки, що має нерухому частину 2 і рухливу частину 3, що має можливість входити в порожнину нерухомої частини 2 телескопічні стійки. Верхній кінець тяги 1 закріплений до верхньої розетки 4. Верхня розетка 4 закріплена у верхній зоні рухливої частини 3 телескопічної стійки і переміщується разом з нею за допомогою тяги 1. Тяга 1 оснащена двома отворами 5 (верхнім і нижнім) з можливістю автоматичного входження пальцевого зачепа 6 у верхній отвір 5 у положенні тяги 1 при відкритому каркасі парасоля і можливістю автоматичного входження пальцевого зачепа 6 у нижній отвір 5 у положенні тяги 1 при закритому каркасі парасоля. Пальцевий зачіп 6 закріплений на підоймовій скобі 7, що підпружинена через пальцевий зачіп 6 до тяги 1. Підоймова скоба 7 верхнім кінцем 8 шарнірно підвішена до нерухомої частини 2 телескопічної стійки і/або до нерухомої розетки 9, причому підоймова скоба 7 вільно охоплює тягу 1, таким чином, що при зовнішньому натисканні на вільний кінець 10 скоби 7 пальцевий зачіп 6 виходить з верхнього або нижнього отвору 5 тяги 1. Каркас парасоля містить несучі спиці 11 і опорні спиці 12, що шарнірно з'єднані між собою в 60235 4 середній частині несучих спиць 11. Верхні кінці несучих спиць 11 з'єднані з верхньою розеткою 4. Нижні кінці опорних спиць 12 шарнірно з'єднані з нерухомою розеткою 9. Нерухома частина 2 телескопічної стійки охоплена рухливою втулкою 13, що через рукоятку 14 у вигляді відрізка труби з'єднана з нижньою частиною 15 тяги 1. Підоймова скоба 7 підпружинена пружиною 16, що охоплює одним або двома витками шарнірну вісь 17, одним з кінців упирається в пальцевий зачіп, а іншим кінцем пружина упирається в нерухому скобу 18 шарнірного кріплення підоймової скоби 7, що закріплена до нерухомої частини 2 стійки або до нерухомої розетки або до нерухомої розетки і стійки одночасно, у випадку виконання каркаса підвищеної міцності при підвищених вітрових навантаженнях. Отвір у скобі 19 проміжного кріплення пальцевого зачепа менше діаметра стовщення пальцевого зачепа 6. Пальцевий зачіп 6 має з боку пружини 16 стовщення 20 і отвір для входу кінця пружини 16 і притиснутий пружиною 16 через отвір у підоймовій скобі 7. Скоба 19 має технологічні отвори для кріплення її на шарнірній осі 17 і на стяжній заклепці 21, що розташована нижче отвору для пальцевого зачепа 6. Пристрій працює в такий спосіб. Каркас парасоля улаштований так, що при натисканні на вільний кінець 10 підоймової скоби 7 каркас парасоля без тенту відкривається самостійно за рахунок ваги верхньої рухливої частини каркаса. При цьому зачіп 6 виходить з нижнього отвору 5 тяги 1, верхня розетка 4 штовхає тягу 1 і тяга 1, яка проходить уздовж підоймової скоби 7, і автоматично з розгону фіксується зачепом 6, що входить у верхній отвір 5. Каркас парасоля з тентом відривається самостійно, але самостійно не фіксується, тому що тент необхідно для натягу його поверхні додатково підтягувати силовим зовнішнім впливом на ручку 14 вертикально вниз доти, поки пальцевий зачіп не ввійде у верхній отвір 5 і зафіксує відкрите положення каркаса парасоля. Для закриття каркаса парасоля необхідно знову натиснути на вільний кінець 10 підоймової скоби 7, при цьому зачіп виходить з верхнього отвору 5 і під дією натягу тенту верхній отвір 5 небагато зрушується щодо пальцевого зачепа 6. Для закриття каркаса парасоля без тенту необхідно небагато зрушити нагору тягу 1, при цьому верхній отвір 5 зрушиться щодо зачепа 6 і тягу можна штовхати нагору. Далі двома руками за рукоятку 14 піднімають тягу 1 нагору уздовж стійки до автоматичної фіксації тяги 1 пальцевим зачепом 6, шляхом входження його в нижній отвір 5 тяги 1. Каркас парасоля залишається в закритому положенні доти поки знову не натиснуть ззовні на вільний кінець 10 підоймової скоби 7. При цьому пальцевий зачіп 6 вийде з нижнього отвору 5 і каркас парасоля знову відкриється. Вільні кінці несучих спиць 11 радіально відійдуть від нерухомої частини 2 телескопічної стійки. 5 60235 6 7 Комп’ютерна верстка А. Крулевський 60235 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
