Статив

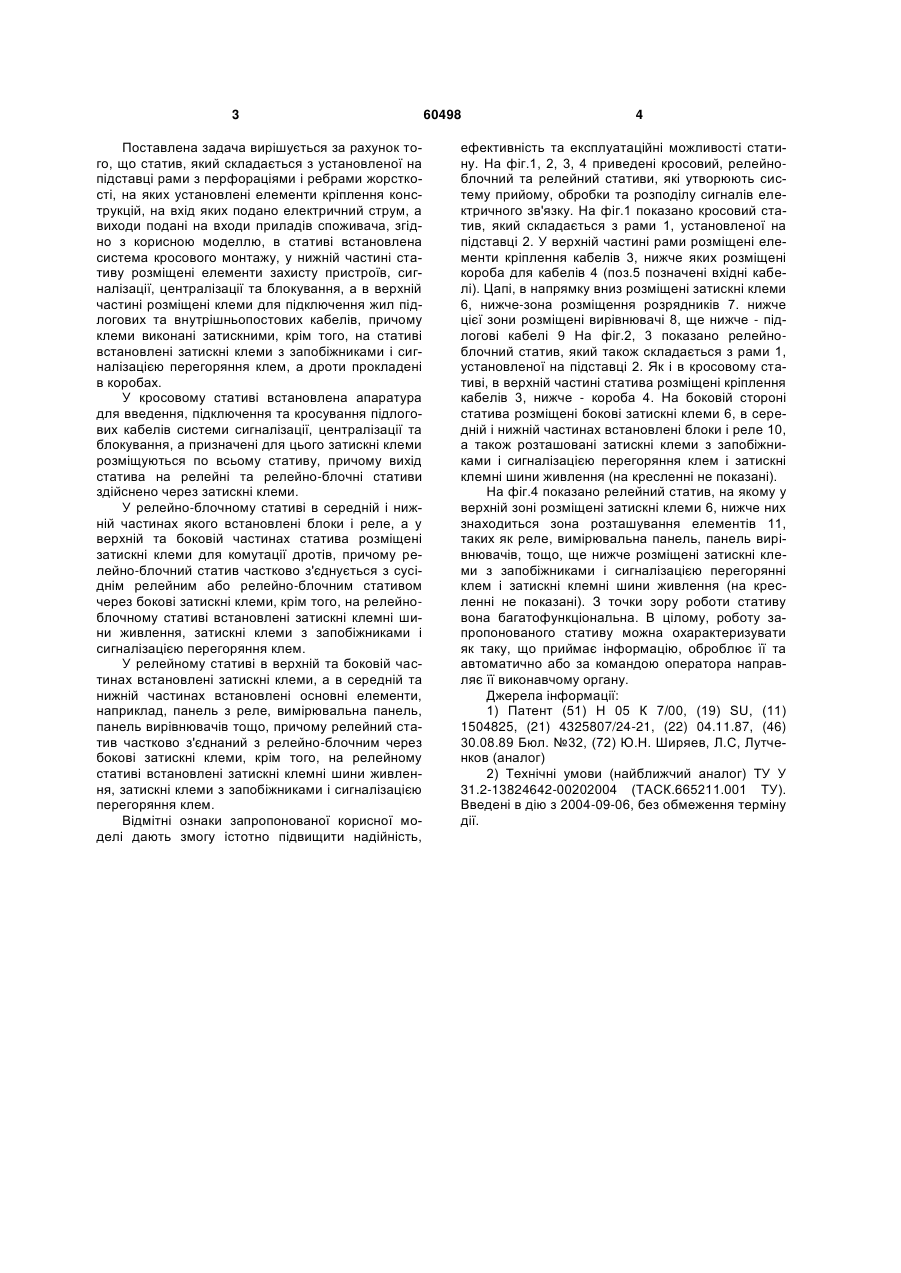

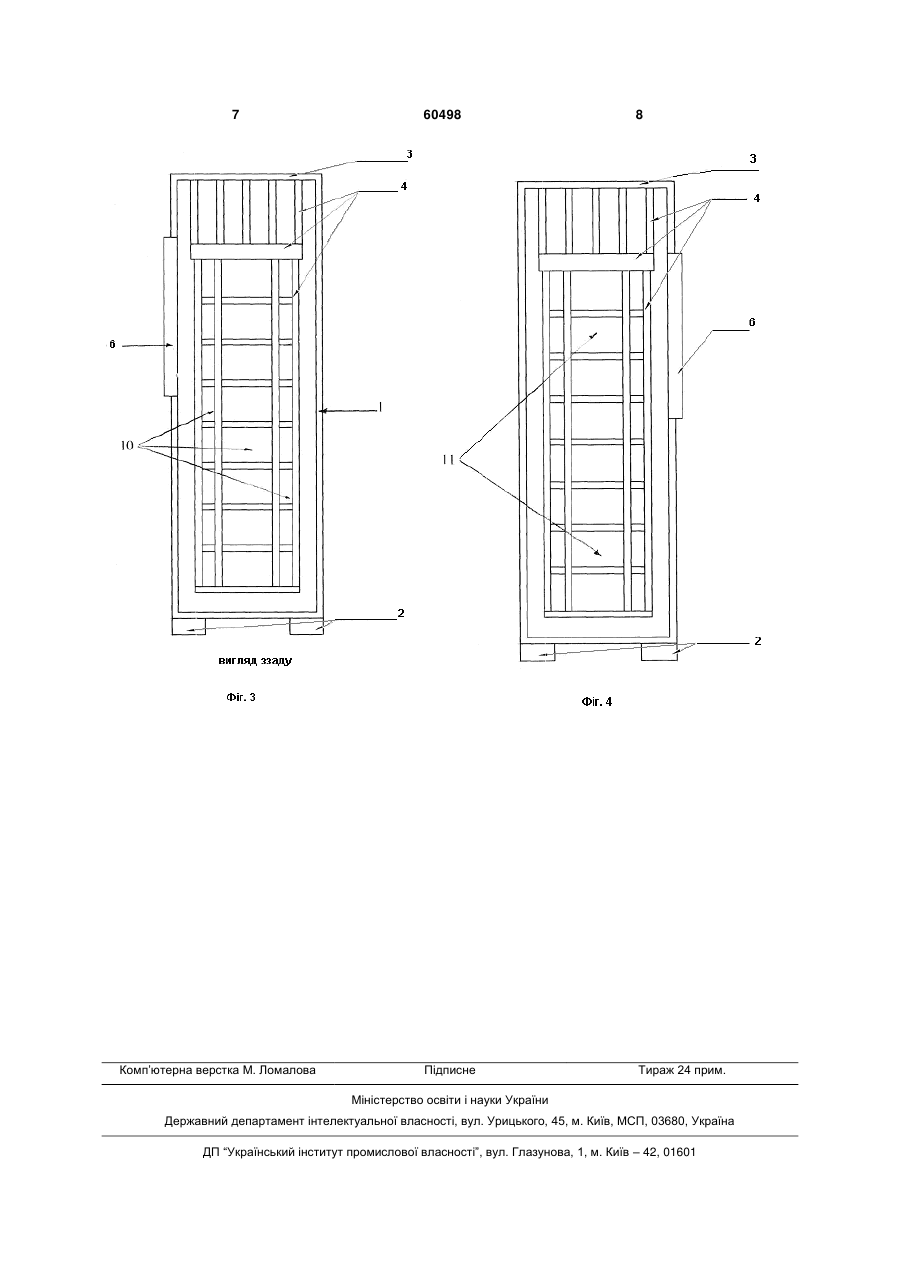

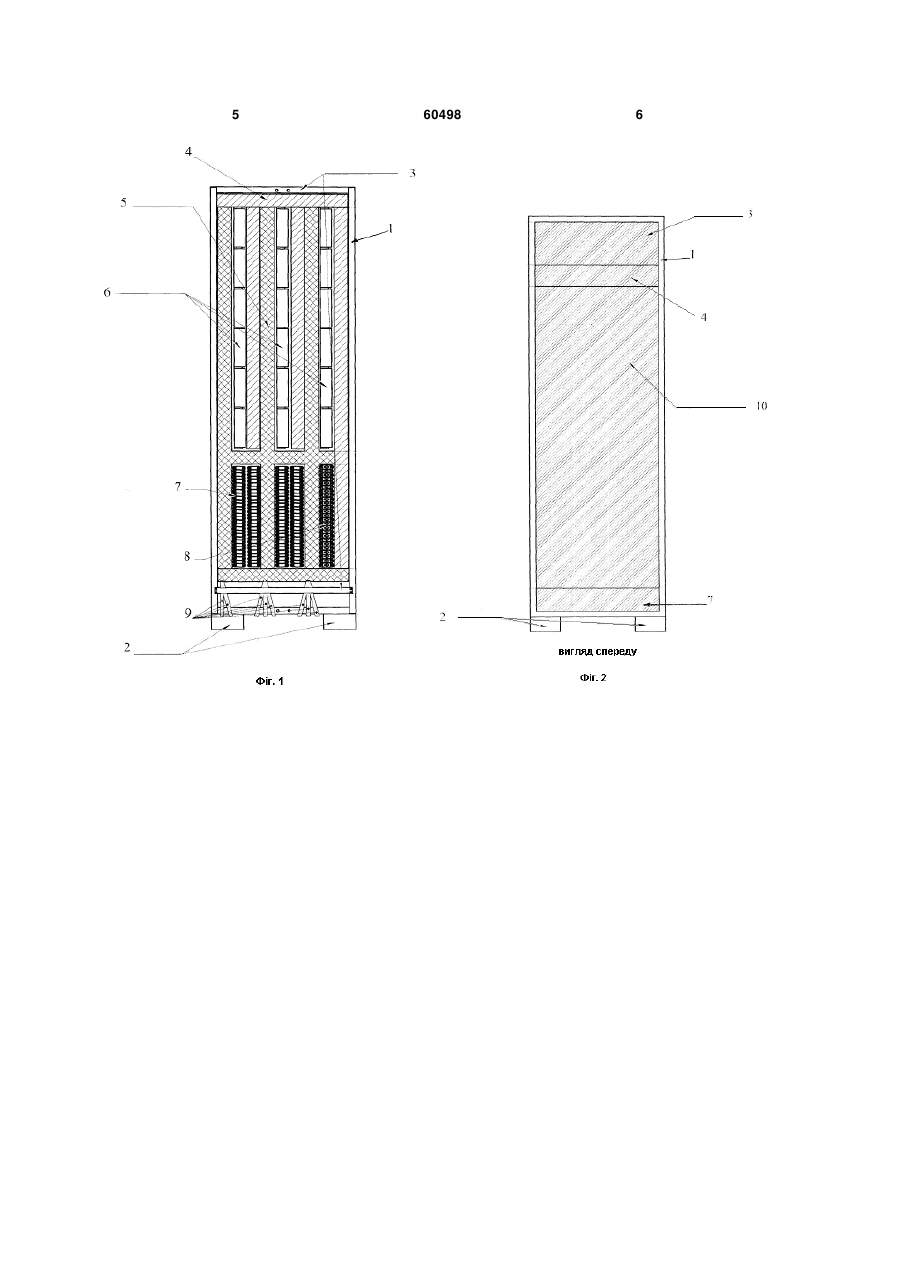

1. Статив, що складається з установленої на підставці рами з перфораціями і ребрами жорсткості, на яких установлені елементи кріплення конструкцій, на вхід яких подано електричний струм, а виходи подані на входи приладів споживача, який відрізняється тим, що в стативі встановлена система кросового монтажу, у нижній частині статива розміщені елементи захисту пристроїв, сигналізації, централізації та блокування, а в верхній частині розміщені клеми для підключення жил підлогових та внутрішньопостових кабелів, причому клеми виконані затискними, крім того, на стативі встановлені затискні клеми з запобіжниками і сигналізацією перегоряння клем, а дроти прокладені в коробах. 2. Статив за п. 1, який відрізняється тим, що він виконаний кросовим, в ньому встановлена апара U 2 60498 1 3 Поставлена задача вирішується за рахунок того, що статив, який складається з установленої на підставці рами з перфораціями і ребрами жорсткості, на яких установлені елементи кріплення конструкцій, на вхід яких подано електричний струм, а виходи подані на входи приладів споживача, згідно з корисною моделлю, в стативі встановлена система кросового монтажу, у нижній частині стативу розміщені елементи захисту пристроїв, сигналізації, централізації та блокування, а в верхній частині розміщені клеми для підключення жил підлогових та внутрішньопостових кабелів, причому клеми виконані затискними, крім того, на стативі встановлені затискні клеми з запобіжниками і сигналізацією перегоряння клем, а дроти прокладені в коробах. У кросовому стативі встановлена апаратура для введення, підключення та кросування підлогових кабелів системи сигналізації, централізації та блокування, а призначені для цього затискні клеми розміщуються по всьому стативу, причому вихід статива на релейні та релейно-блочні стативи здійснено через затискні клеми. У релейно-блочному стативі в середній і нижній частинах якого встановлені блоки і реле, а у верхній та боковій частинах статива розміщені затискні клеми для комутації дротів, причому релейно-блочний статив частково з'єднується з сусіднім релейним або релейно-блочним стативом через бокові затискні клеми, крім того, на релейноблочному стативі встановлені затискні клемні шини живлення, затискні клеми з запобіжниками і сигналізацією перегоряння клем. У релейному стативі в верхній та боковій частинах встановлені затискні клеми, а в середній та нижній частинах встановлені основні елементи, наприклад, панель з реле, вимірювальна панель, панель вирівнювачів тощо, причому релейний статив частково з'єднаний з релейно-блочним через бокові затискні клеми, крім того, на релейному стативі встановлені затискні клемні шини живлення, затискні клеми з запобіжниками і сигналізацією перегоряння клем. Відмітні ознаки запропонованої корисної моделі дають змогу істотно підвищити надійність, 60498 4 ефективність та експлуатаційні можливості статину. На фіг.1, 2, 3, 4 приведені кросовий, релейноблочний та релейний стативи, які утворюють систему прийому, обробки та розподілу сигналів електричного зв'язку. На фіг.1 показано кросовий статив, який складається з рами 1, установленої на підставці 2. У верхній частині рами розміщені елементи кріплення кабелів 3, нижче яких розміщені короба для кабелів 4 (поз.5 позначені вхідні кабелі). Цапі, в напрямку вниз розміщені затискні клеми 6, нижче-зона розміщення розрядників 7. нижче цієї зони розміщені вирівнювачі 8, ще нижче - підлогові кабелі 9 На фіг.2, 3 показано релейноблочний статив, який також складається з рами 1, установленої на підставці 2. Як і в кросовому стативі, в верхній частині статива розміщені кріплення кабелів 3, нижче - короба 4. На боковій стороні статива розміщені бокові затискні клеми 6, в середній і нижній частинах встановлені блоки і реле 10, а також розташовані затискні клеми з запобіжниками і сигналізацією перегоряння клем і затискні клемні шини живлення (на кресленні не показані). На фіг.4 показано релейний статив, на якому у верхній зоні розміщені затискні клеми 6, нижче них знаходиться зона розташування елементів 11, таких як реле, вимірювальна панель, панель вирівнювачів, тощо, ще нижче розміщені затискні клеми з запобіжниками і сигналізацією перегорянні клем і затискні клемні шини живлення (на кресленні не показані). З точки зору роботи стативу вона багатофункціональна. В цілому, роботу запропонованого стативу можна охарактеризувати як таку, що приймає інформацію, оброблює її та автоматично або за командою оператора направляє її виконавчому органу. Джерела інформації: 1) Патент (51) Н 05 К 7/00, (19) SU, (11) 1504825, (21) 4325807/24-21, (22) 04.11.87, (46) 30.08.89 Бюл. №32, (72) Ю.Н. Ширяев, Л.С, Лутченков (аналог) 2) Технічні умови (найближчий аналог) ТУ У 31.2-13824642-00202004 (ТАСК.665211.001 ТУ). Введені в дію з 2004-09-06, без обмеження терміну дії. 5 60498 6 7 Комп’ютерна верстка М. Ломалова 60498 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
