Дистиляційна колона

Номер патенту: 29753

Опубліковано: 15.11.2000

Автор: Ткач Григорій Анатолійович

МПК: B01D 3/02

Мітки: колона, дистиляційна, виробництва, фільтрової, соди, рідини

Текст:

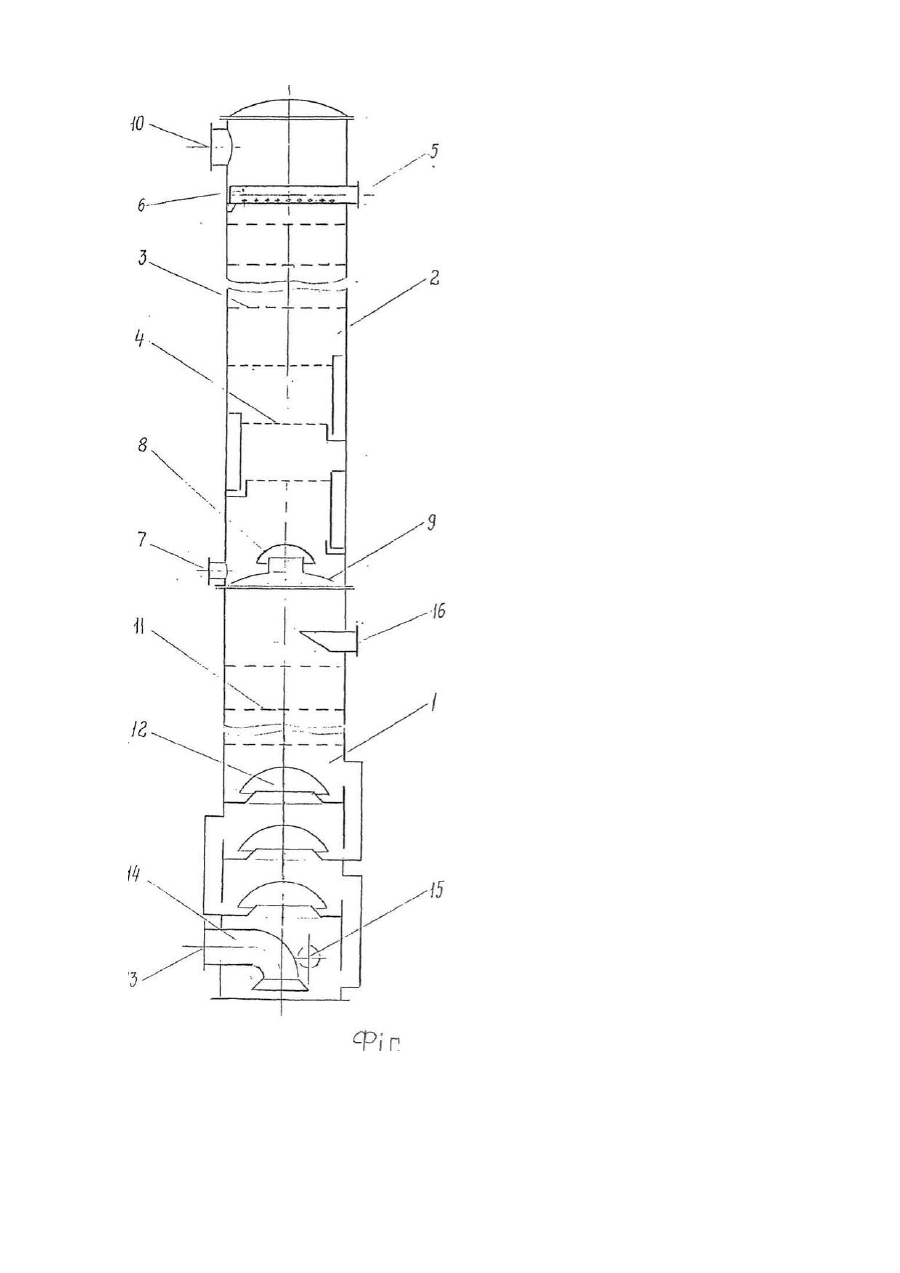

...колони. Дистилер має 15-18 протитечійних дірчастих тарілок з вільним перерізом 30%, при цьому нижні 3-4 тарілки мають вільний переріз 25-27%. Над тарілками 4 дистилера 1 та сепараційним простором 13 розташований теплообмінник дистиляції 2, що складається, наприклад, з 8-14 протитечійних дірчастих тарілок з вільним перерізом 15-26%. Поверх робочих царг 9 теплообмінника дистиляції 2 створено сепараційний простір 14, висота якого дорівнює...

Номер патенту: 45368

Опубліковано: 15.04.2002

Автори: Молчанов Володимир Іванович, Фрумін Віталій Мусійович, Зозуля Олександр Федорович

МПК: C01D 7/00, B01D 3/18

Мітки: рідини, фільтрової, дистиляційна, соди, колона, виробництва

Формула / Реферат:

Дистилляционная колонна фильтровой жидкости производства соды, включающая дистиллер, содержащий провальные тарелки с крупной перфорацией, отличающаяся тем, что отношение свободного сечения тарелки к общему сечению колонны составляет 0,26 - 0,29 м2 /м2, а диаметр отверстий перфорации составляет 0,08-0,12м.

Номер патенту: 15520

Опубліковано: 30.06.1997

Автори: Гуддат Герд, Фрумін Віталій Мусійович, Матушкін Максим Петрович, Зангерхауз Вольфганг

МПК: B01D 3/20, B01D 53/18

Мітки: тепломасообміну, системах, газ(пар)-рідина, колона

Формула / Реферат:

(57) Колонна для тепломассообмена в системах газ(пар)-жидкость, преимущественно для десорбции аммиака водяным паром из фильтровой жидкости содового производства, включающая корпус, установленные на его высоте плоские перфорированные тарелки с перекрестным током фаз, переливные отверстия на периферии полотен тарелок, устройства для ввода и вывода фаз, дополнительные патрубки для ввода газа(пара) в колонну, сообщенные с источником газа(пара),...

Номер патенту: 64354

Опубліковано: 16.02.2004

Автори: Мацаєв Володимир Васильович, Бондар Петро Федорович, Кащєєв Сергій Вікторович, Голубєв Валентин Валентинович, Волохов Іван Васильович, Мемедляєв Зія Наімович, Шевченко Юрій Володимирович, Борисов Петро Павлович

МПК: B01D 3/20

Мітки: колона, тепломасообміну, частина

Формула / Реферат:

1. Тепломасообмінний пристрій для систем газ (пара) - рідина, який містить корпус та розташовані всередині нього контактні тарілки з переливними пристроями для рідини або без них та розосередженими перепускними каналами для газу (пари), які зміщені на сусідніх тарілках один відносно другого по горизонталі, з розміщенням верхніх зрізів перепускних каналів в сепараційному просторі між сусідніми контактними тарілками, який відрізняється тим, що...

Номер патенту: 8241

Опубліковано: 29.03.1996

Автор: Чайка Борис Степанович

МПК: E04C 3/30

Мітки: колона, металева

Формула / Реферат:

Металлическая колонна, содержащая сер­дечник и прикрепленные к нему по длине четыре тавровых стержня, отличающаяся тем, что, с целью повышения несущей способности за счет со­здания предварительного напряжения, сердечник выполнен крестообразной формы с криволинейны­ми продольными кромками.
