Шнек з регульованним кроком

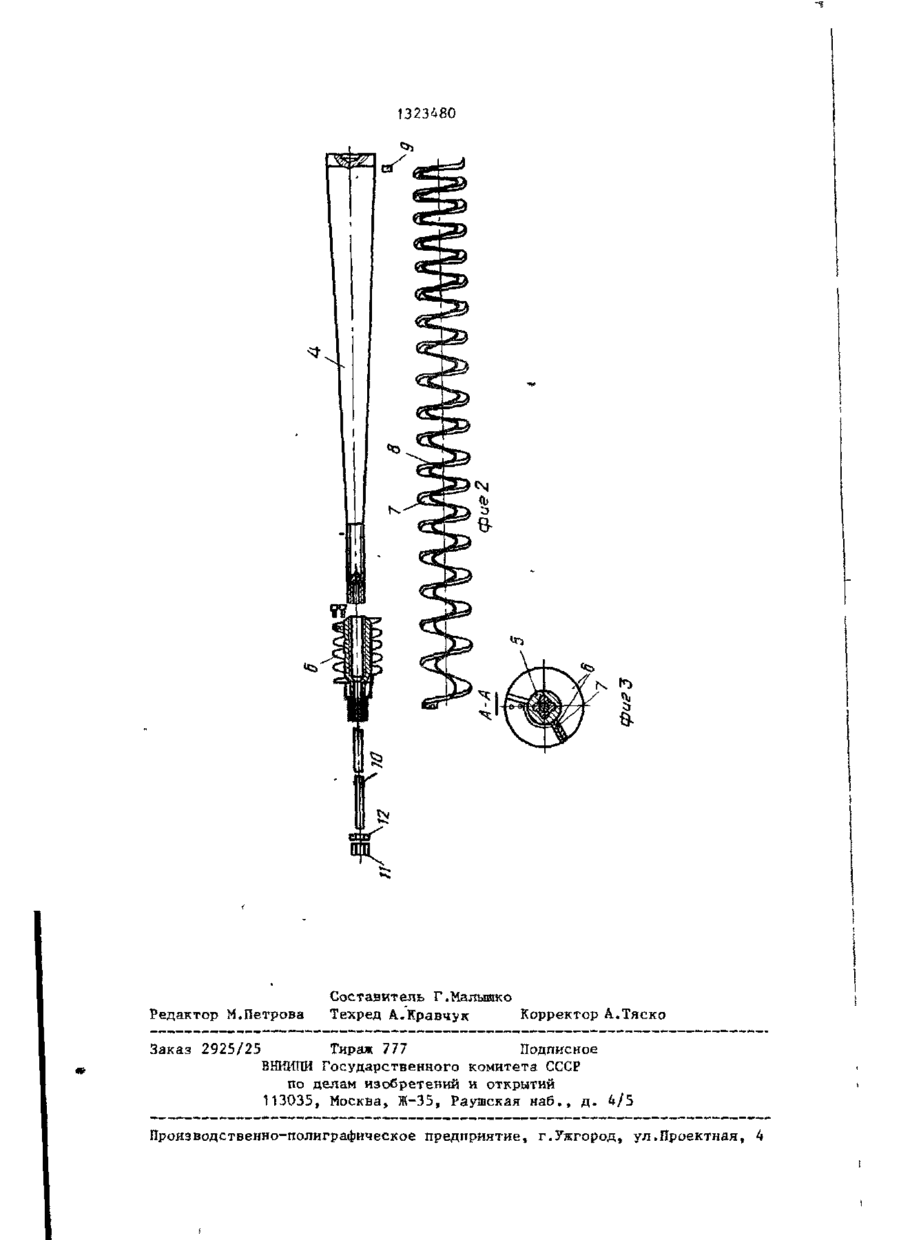

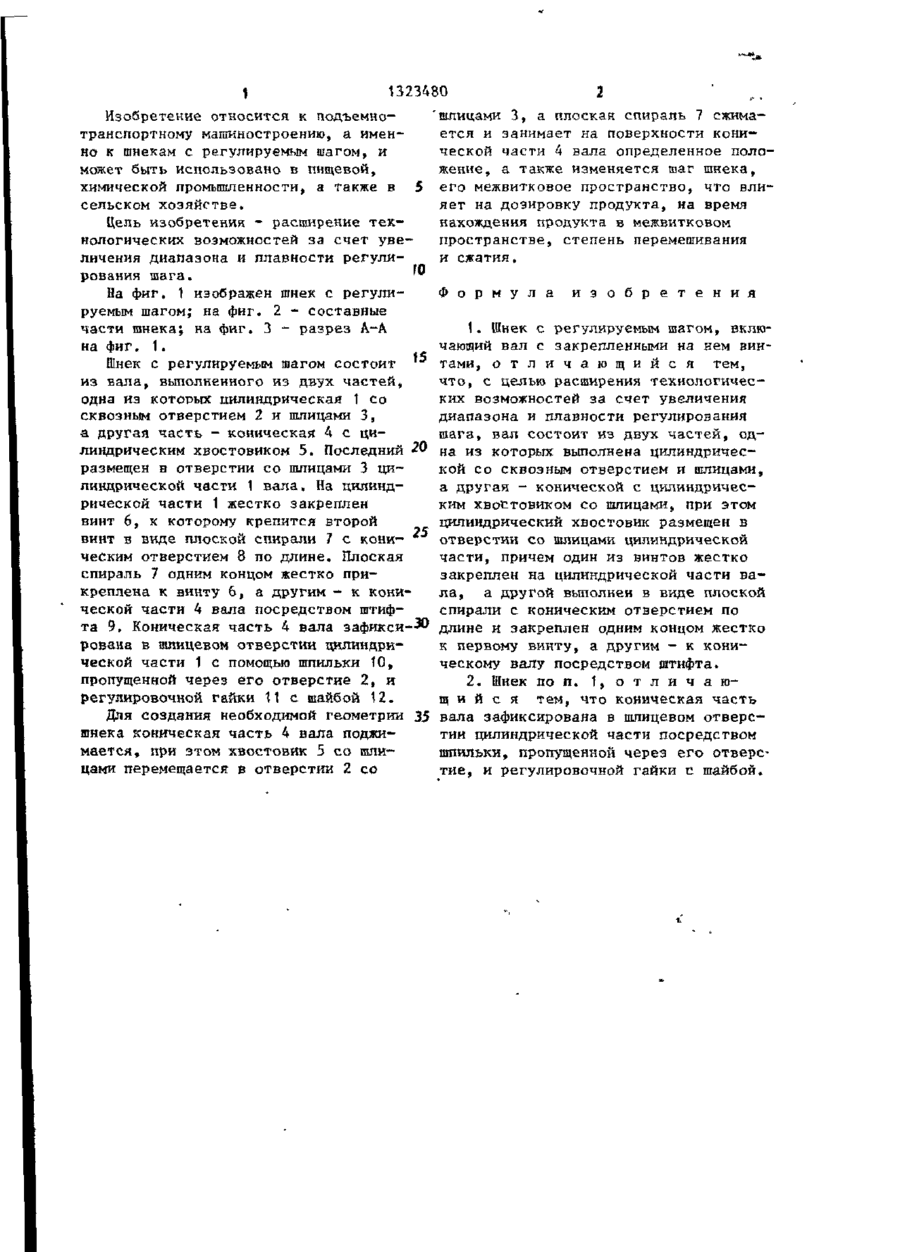

Изобретение относится к подъемно-транспортному машиностроению и расширяет технологические возможности за счет увеличения диапазона и плавности регулирования шага. Шнек включает вал с закрепленными на нем винтами. Вал выполнен из Двух частей: цилиндрической части (ЦЧ) 1 со сквозным отверстием 2 и шлицами 3 и цгг конической части (КЧ) 4 с цилиндри-. ческим хвостовиком 5, размещенным в отверстии со шлицами 3 ЦЧ 1. На ЦЧ 1 жестко закреплен винт 6. К нему жестко крепится одним концом второй винт в виде плоской спирали 7 с коническим отверстием по длине. Другим концом спираль 7 крепится к КЧ 4 посредством штифта 9, а КЧ 4 вала зафиксирована в шлицевом отверстии ЦЧ 1 посредством шпильки, пропущенной через его отверстие 2, и регулировочной гайки 11 с шайбой 12. Для создания необходимой геометрии КЧ 4 поднимается. Хвостовик 5 со шлицами перемещается в отверстии 2 со шлицами 3, а спираль 7 сжимается и занимает на поверхности КЧ 4 определенное положение. При этом изменяется шаг шнека, что влияет на дозировку продукта. 1 з.п. ф-лы, 3 ил. 1 1323480 Изобретение относится к подъемнотранспортному машиностроению, а именно к шнекам с регулируемым шагом, и может быть использовано в пищевой, химической промышленности, а также в сельском хозяйстве. Цель изобретения - расширение технологических возможностей за счет уве личения диапазона и плавности регулиГ О рования шага. На фиг. 1 изображен шнек с регулируемым шагом; на фиг. 2 - составные части шнека; на фиг. 3 - разрез А-А на фиг. 1. Шнек с регулируемым шагом состоит из вала, выполненного из двух частей, одна из К О Т О Р Ы Х цилиндрическая 1 со сквозным отверстием 2 и шлицами 3, а другая часть - коническая А с цилиндрическим хвостовиком 5. Последний 20 размещен в отверстии со шлицами 3 ци~ линдрической части 1 вала. На цилиндрической части 1 жестко закреплен винт 6, к которому крепится второй винт в виде плоской спирали 7 с кони- 25 ческим отверстием 8 по длине. Плоская спираль 7 одним концом жестко прикреплена к винту 6, а другим - к конической части 4 вала посредством штифта 9. Коническая часть 4 вала зафикси-30 ровака в шгацевом отверстии цилиндрической части 1 с помощью шпильки 10, пропущенной через его отверстие 2, и регулировочной гайки 11 с шайбой 12. 2 ,, шлицами 3, а плоская спираль 7 сжимается и занимает на поверхности конической части 4 вала определенное положение, а также изменяется шаг шнека, его межвитковое пространство, что влияет на дозировку продукта, на время нахождения продукта в межвитковом пространстве, степень перемешивания и сжатия. Ф о р м у л а и з о б р е т е н и я 1. Шнек с регулируемым шагом, включающий вал с закрепленными на нем винтами, о т л и ч а ю щ и й с я тем, что, с целью расширения технологических возможностей за счет увеличения диапазона и плавности регулирования тага, вал С О С Т О И Т И З двух частей, одкоторых выполнена цилиндричес н а и з кой со сквозным отверстием и шлицами, а другая - конической с цилиндрическим хвостовиком со шлицами, при этом цилиндрический хвостовик размещен в отверстии со шлицами цилиндрической части, причем один из винтов жестко закреплен на цилиндрической части вала, а другой выполнен в виде плоской спирали с коническим отверстием по длине и закреплен одним концом жестко к первому винту, а другим - к кони ческому валу посредством штифта. 2 . Шнек по п . Ї , о т л и ч а ю щ и й с я тем, что коническая часть Для создания необходимой геометрии 35 вала зафиксирована в шлицевом отверсшнека коническая часть 4 вала поджитии цилиндрической части посредством мается, при этом Х В О С Т О В И К 5 со шлишпильки, пропущенной через его отверс цами перемещается в отверстии 2 со тие, и регулировочной гайки с шайбой. 1323480 Редактор М.Петрова Составитель Г.Малышко Техред А.Кравчук Корректор А.Тяско Заказ 2925/25 Тираж 777 Подписное В НИШИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие» г.Ужгород, ул.Проектная, 4
