Циклонний пиловловлювач

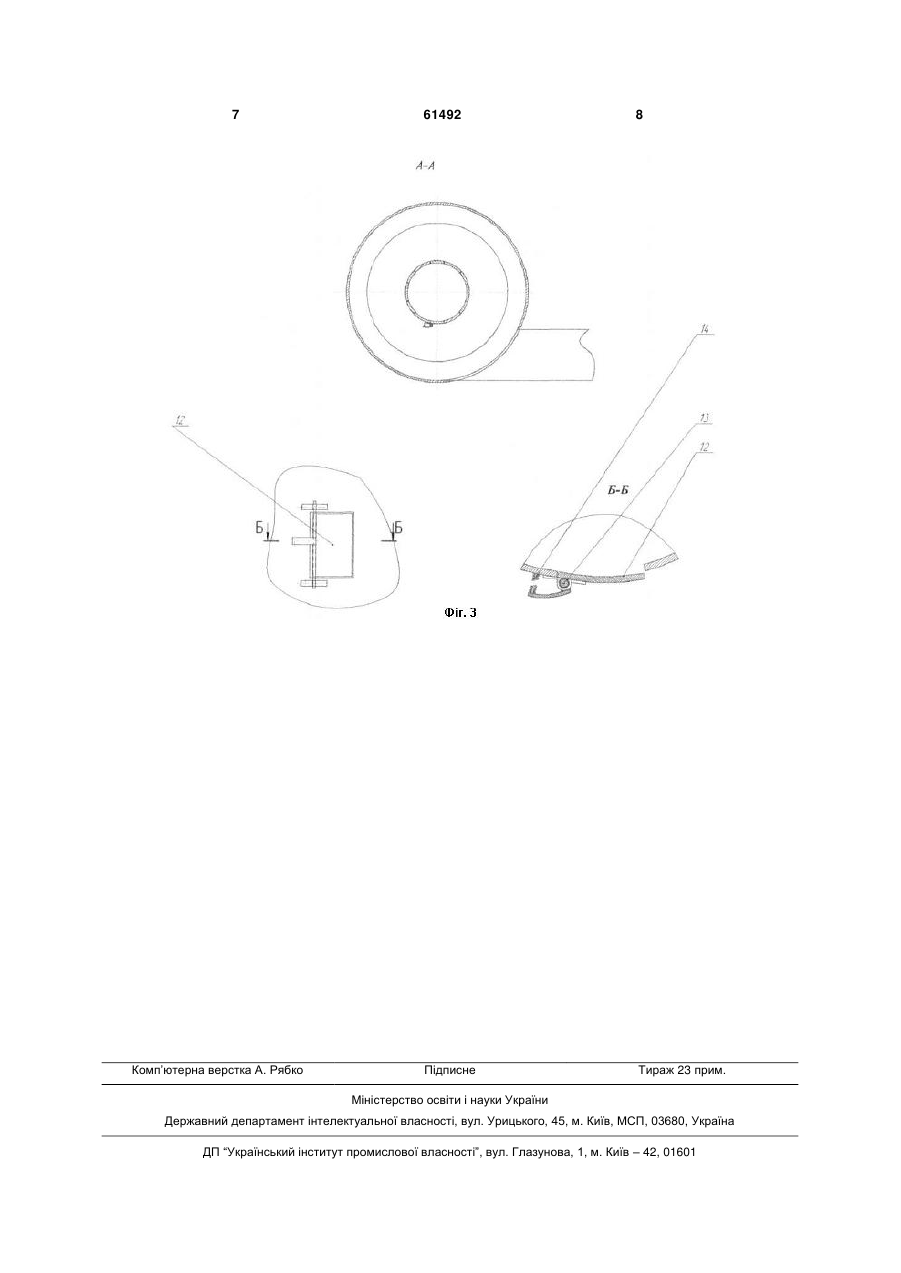

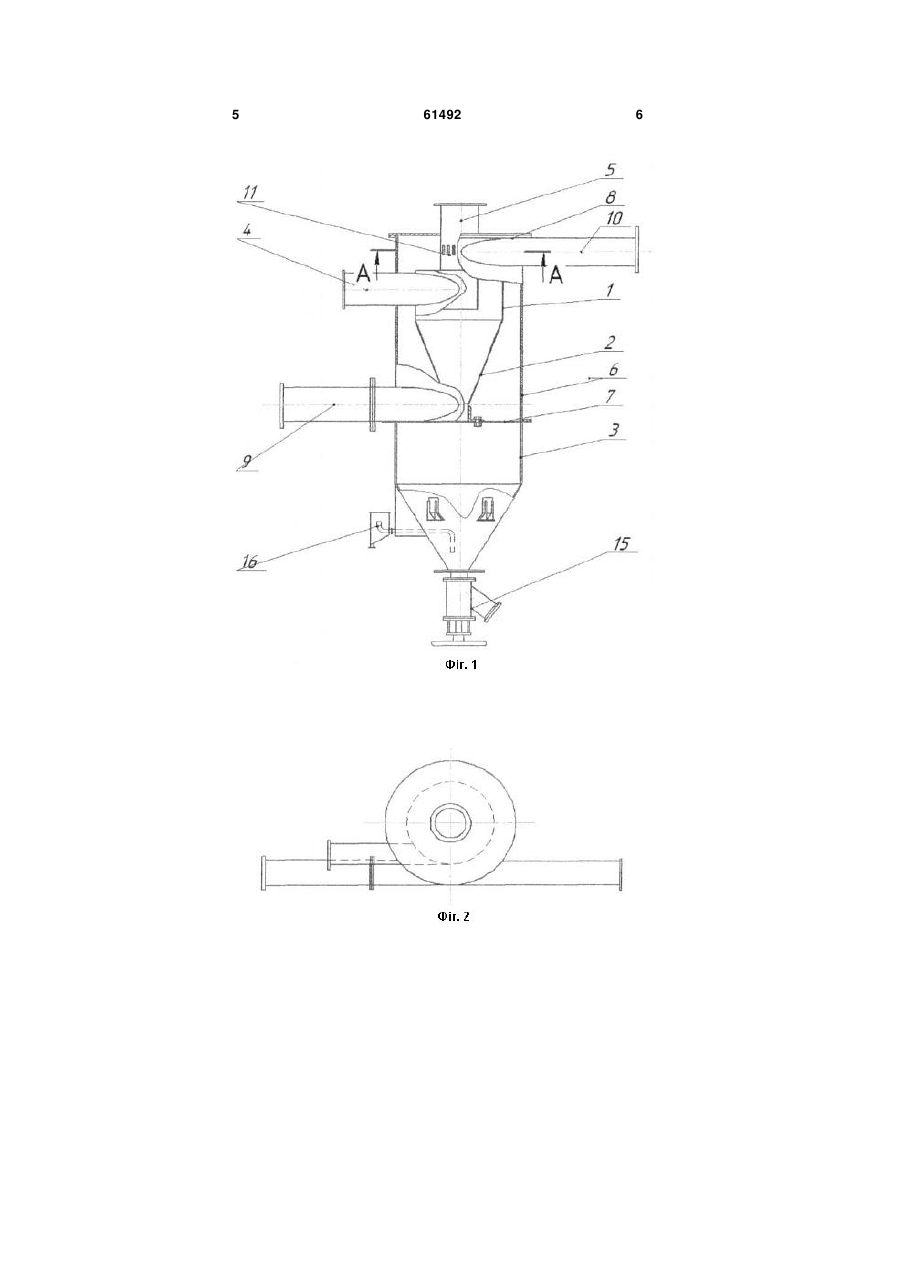

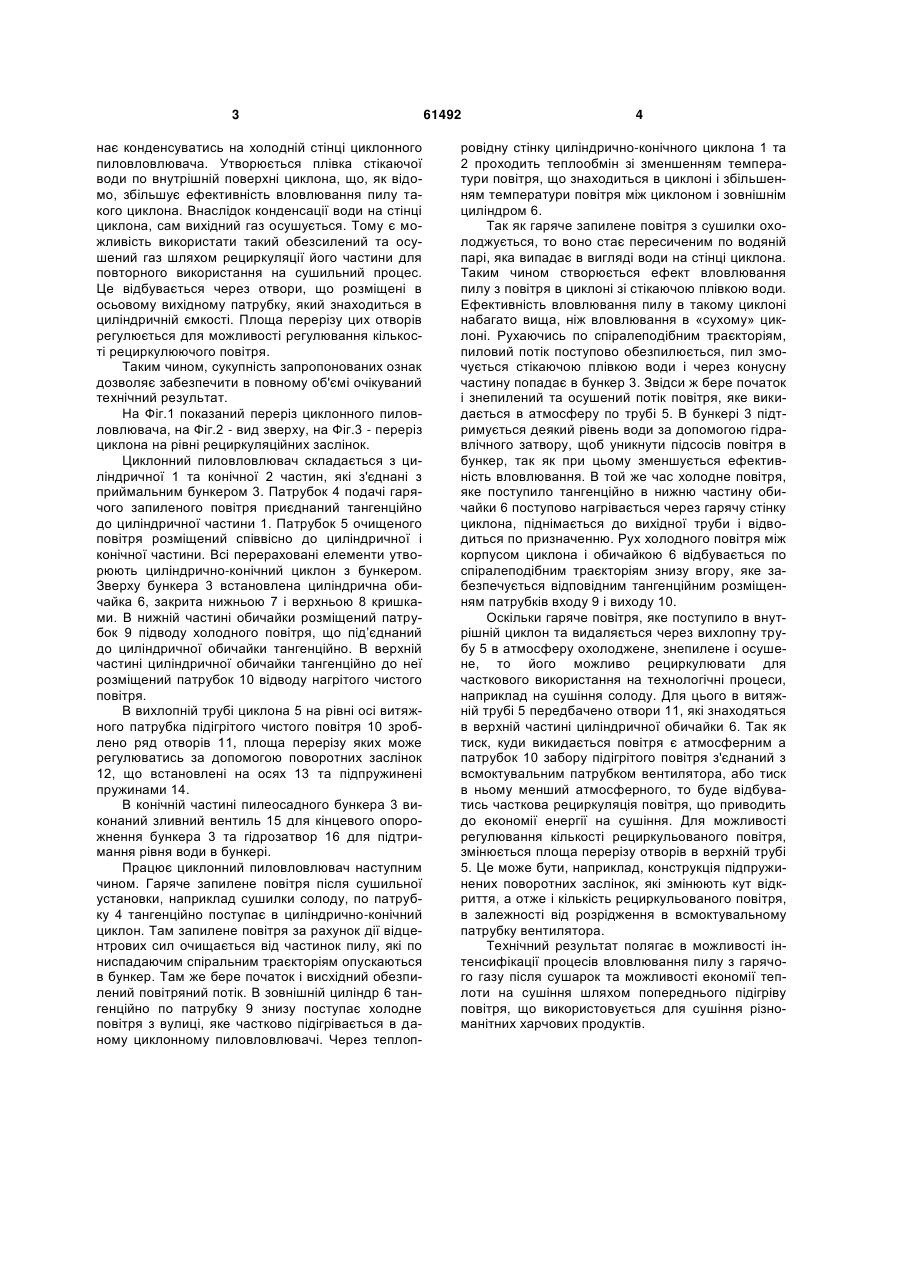

Циклонний пиловловлювач, що складається з циліндричної та конічної частин, приймального 3 нає конденсуватись на холодній стінці циклонного пиловловлювача. Утворюється плівка стікаючої води по внутрішній поверхні циклона, що, як відомо, збільшує ефективність вловлювання пилу такого циклона. Внаслідок конденсації води на стінці циклона, сам вихідний газ осушується. Тому є можливість використати такий обезсилений та осушений газ шляхом рециркуляції його частини для повторного використання на сушильний процес. Це відбувається через отвори, що розміщені в осьовому вихідному патрубку, який знаходиться в циліндричній ємкості. Площа перерізу цих отворів регулюється для можливості регулювання кількості рециркулюючого повітря. Таким чином, сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На Фіг.1 показаний переріз циклонного пиловловлювача, на Фіг.2 - вид зверху, на Фіг.3 - переріз циклона на рівні рециркуляційних заслінок. Циклонний пиловловлювач складається з циліндричної 1 та конічної 2 частин, які з'єднані з приймальним бункером 3. Патрубок 4 подачі гарячого запиленого повітря приєднаний тангенційно до циліндричної частини 1. Патрубок 5 очищеного повітря розміщений співвісно до циліндричної і конічної частини. Всі перераховані елементи утворюють циліндрично-конічний циклон з бункером. Зверху бункера 3 встановлена циліндрична обичайка 6, закрита нижньою 7 і верхньою 8 кришками. В нижній частині обичайки розміщений патрубок 9 підводу холодного повітря, що під’єднаний до циліндричної обичайки тангенційно. В верхній частині циліндричної обичайки тангенційно до неї розміщений патрубок 10 відводу нагрітого чистого повітря. В вихлопній трубі циклона 5 на рівні осі витяжного патрубка підігрітого чистого повітря 10 зроблено ряд отворів 11, площа перерізу яких може регулюватись за допомогою поворотних заслінок 12, що встановлені на осях 13 та підпружинені пружинами 14. В конічній частині пилеосадного бункера 3 виконаний зливний вентиль 15 для кінцевого опорожнення бункера 3 та гідрозатвор 16 для підтримання рівня води в бункері. Працює циклонний пиловловлювач наступним чином. Гаряче запилене повітря після сушильної установки, наприклад сушилки солоду, по патрубку 4 тангенційно поступає в циліндрично-конічний циклон. Там запилене повітря за рахунок дії відцентрових сил очищається від частинок пилу, які по ниспадаючим спіральним траєкторіям опускаються в бункер. Там же бере початок і висхідний обезпилений повітряний потік. В зовнішній циліндр 6 тангенційно по патрубку 9 знизу поступає холодне повітря з вулиці, яке частково підігрівається в даному циклонному пиловловлювачі. Через теплоп 61492 4 ровідну стінку циліндрично-конічного циклона 1 та 2 проходить теплообмін зі зменшенням температури повітря, що знаходиться в циклоні і збільшенням температури повітря між циклоном і зовнішнім циліндром 6. Так як гаряче запилене повітря з сушилки охолоджується, то воно стає пересиченим по водяній парі, яка випадає в вигляді води на стінці циклона. Таким чином створюється ефект вловлювання пилу з повітря в циклоні зі стікаючою плівкою води. Ефективність вловлювання пилу в такому циклоні набагато вища, ніж вловлювання в «сухому» циклоні. Рухаючись по спіралеподібним траєкторіям, пиловий потік поступово обезпилюється, пил змочується стікаючою плівкою води і через конусну частину попадає в бункер 3. Звідси ж бере початок і знепилений та осушений потік повітря, яке викидається в атмосферу по трубі 5. В бункері 3 підтримується деякий рівень води за допомогою гідравлічного затвору, щоб уникнути підсосів повітря в бункер, так як при цьому зменшується ефективність вловлювання. В той же час холодне повітря, яке поступило тангенційно в нижню частину обичайки 6 поступово нагрівається через гарячу стінку циклона, піднімається до вихідної труби і відводиться по призначенню. Рух холодного повітря між корпусом циклона і обичайкою 6 відбувається по спіралеподібним траєкторіям знизу вгору, яке забезпечується відповідним тангенційним розміщенням патрубків входу 9 і виходу 10. Оскільки гаряче повітря, яке поступило в внутрішній циклон та видаляється через вихлопну трубу 5 в атмосферу охолоджене, знепилене і осушене, то його можливо рециркулювати для часткового використання на технологічні процеси, наприклад на сушіння солоду. Для цього в витяжній трубі 5 передбачено отвори 11, які знаходяться в верхній частині циліндричної обичайки 6. Так як тиск, куди викидається повітря є атмосферним а патрубок 10 забору підігрітого повітря з'єднаний з всмоктувальним патрубком вентилятора, або тиск в ньому менший атмосферного, то буде відбуватись часткова рециркуляція повітря, що приводить до економії енергії на сушіння. Для можливості регулювання кількості рециркульованого повітря, змінюється площа перерізу отворів в верхній трубі 5. Це може бути, наприклад, конструкція підпружинених поворотних заслінок, які змінюють кут відкриття, а отже і кількість рециркульованого повітря, в залежності від розрідження в всмоктувальному патрубку вентилятора. Технічний результат полягає в можливості інтенсифікації процесів вловлювання пилу з гарячого газу після сушарок та можливості економії теплоти на сушіння шляхом попереднього підігріву повітря, що використовується для сушіння різноманітних харчових продуктів. 5 61492 6 7 Комп’ютерна верстка А. Рябко 61492 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
