Формула / Реферат

Устройство шумопонижения, содержащее входную шину, соединенную через узкополосные каналы шумопонижения с сумматором, выход ко­торого соединен с выходной шиной, причем каж­дый из узкополосных каналов шумопонижения состоит из последовательно соединенных полосового фильтра, аттенюатора и блока выделения огибающей, отличающееся тем, что, с целью повыше­ния эффективности шумопонижения, в каждый узкополосный канал щумопонижения введены по­следовательно соединенные управляемый двустороний ограничитель и дополнительный полосовой фильтр, причем первый и второй входы управляе­мого двустороннего ограничителя соединены соответственно с выходом блока выделения огибающей и выходом полосового фильтра, а выход дополни­тельного полосового фильтра соединен с выходом соответствующего узкополосного канала шумопо­нижения.

Текст

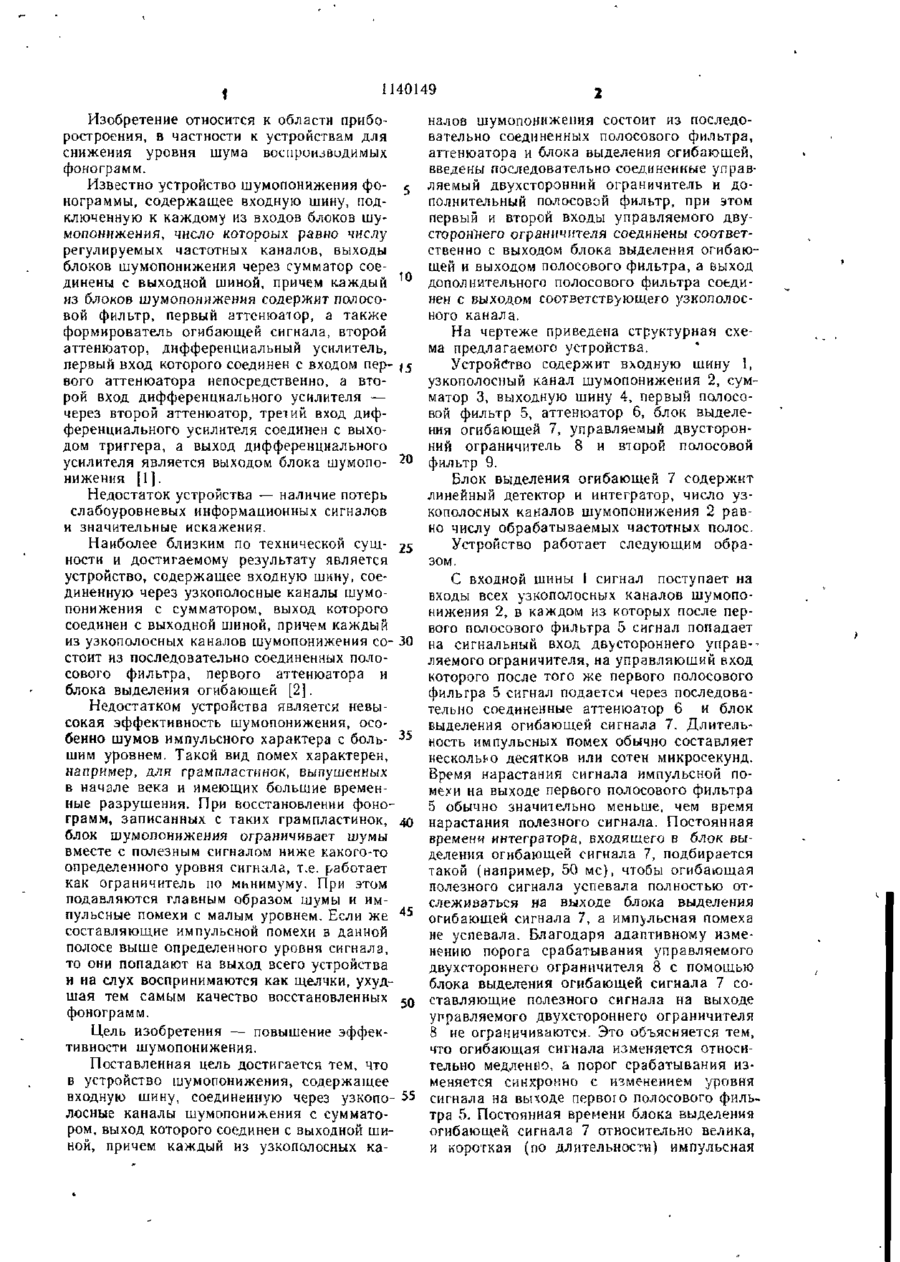

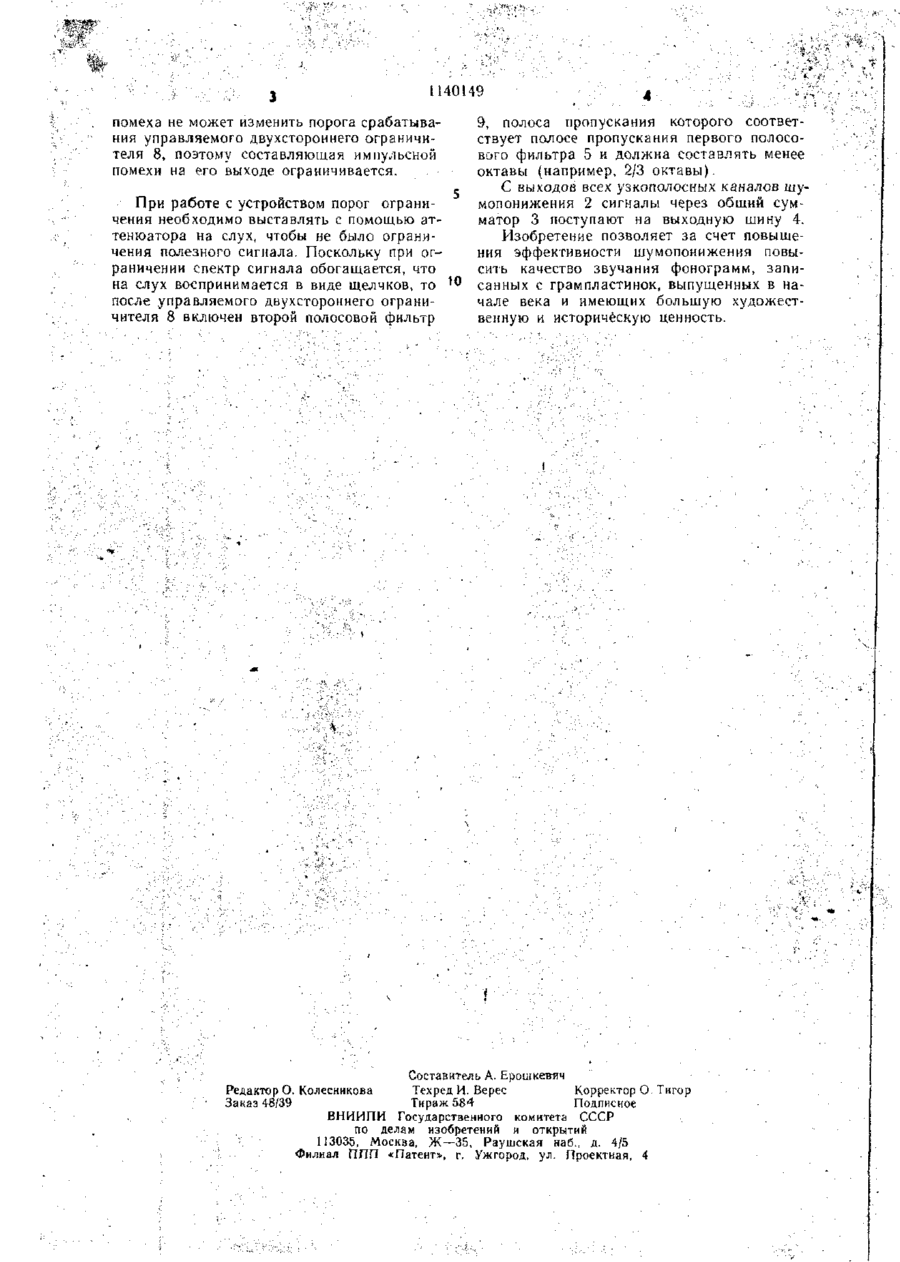

УСТРОЙСТВО ШУМОПОНИЖЕНИЯ, содержащее входную шину, соединенную через узкополосные каналы шумопонижения с сумматором, выход которого соединен с выходной шиной, причем каждый из узкополосных каналов шумопонижения со L.: стоит из последовательно соединенных полосового фильтра, аттенюатора и блока выделения огибающей, отличающееся тем, что, с целью повышения эффективности шумопонижения, в каждый узкополосный канал шумопонижения введены последовательно соединенные управляемый двусторонний ограничитель и дополнительный полосовой фильтр, причем первый и второй входы управляемого двустороннего ограничителя соединены соответственно с выходом блока выделения огибающей и выходом полосового фильтра, а выход дополнительного полосового фильтра соединен с выходом соответствующего узкополосного канала шумопонижения. 1 1140149 Изобретение относится к области приборостроения, в частности к устройствам для снижения уровня шума воспроизводимых фонограмм. Известно устройство шумопонижения фонограммы, содержащее входную шину, подключенную к каждому из входов блоков шумопонижения, число котороых равно числу регулируемых частотных каналов, выходы блоков шумопонижения через сумматор соединены с выходной шиной, причем каждый 10 из блоков шумопонижения содержит полосовой фильтр, первый аттенюатор, а также формирователь огибающей сигнала, второй аттенюатор, дифференциальный усилитель, первый вход которого соединен с входом первого аттенюатора непосредственно, а второй вход дифференциального усилителя — через второй аттенюатор, третий вход дифференциального усилителя соединен с выходом триггера, а выход дифференциального усилителя является выходом блока шумопонижения [1]. Недостаток устройства — наличие потерь слабоуровневых информационных сигналов и значительные искажения. Наиболее близким по технической сущности и достигаемому результату является устройство, содержащее входную шину, соединенную через узкополосные каналы шумопонижения с сумматором, выход которого соединен с выходной шиной, причем каждый из узкополосных каналов шумопонижения со- 30 стоит из последовательно соединенных полосового фильтра, первого аттенюатора и блока выделения огибающей [2]. Недостатком устройства является невысокая эффективность шумопонижения, особенно шумов импульсного характера с большим уровнем. Такой вид помех характерен, например, для грампластинок, выпушенных в начале века и имеющих большие временные разрушения. При восстановлении фонограмм, записанных с таких грампластинок, 40 блок шумопонижения ограничивает шумы вместе с полезным сигналом ниже какого-то определенного уровня сигнала, т.е. работает как ограничитель по минимуму. При этом подавляются главным образом шумы и импульсные помехи с малым уровнем. Если же составляющие импульсной помехи в данной полосе выше определенного уровня сигнала, то они попадают на выход всего устройства и на слух воспринимаются как щелчки, ухудшая тем самым качество восстановленных фонограмм. Цель изобретения — повышение эффективности шумопонижения. Поставленная цель достигается тем, что в устройство шумопонижения, содержащее входную шину, соединенную через узкопо- 55 лосные каналы шумопонижения с сумматором, выход которого соединен с выходной шиной, причем каждый из узкополосных ка налов шумопонижения состоит из последовательно соединенных полосового фильтра, аттенюатора и блока выделения огибающей, введены последовательно соединенные управляемый двухсторонний ограничитель и дополнительный полосовой фильтр, при этом первый и второй входы управляемого двустороннего ограничителя соединены соответственно с выходом блока выделения огибающей и выходом полосового фильтра, а выход дополнительного полосового фильтра соединен с выходом соответствующего узкополосного канала. На чертеже приведена структурная схема предлагаемого устройства. Устройство содержит входную шину 1, узкополосный канал шумопонижения 2, сумматор 3, выходную шину 4, первый полосовой фильтр 5, аттенюатор б, блок выделения огибающей 7, управляемый двусторонний ограничитель 8 и второй полосовой фильтр 9. Блок выделения огибающей 7 содержит линейный детектор и интегратор, число узкополосных каналов шумопонижения 2 равно числу обрабатываемых частотных полос. Устройство работает следующим образом. С входной шины 1 сигнал поступает на входы всех узкополосных каналов шумопонижения 2, в каждом из которых после первого полосового фильтра 5 сигнал попадает на сигнальный вход двустороннего управ-ляемого ограничителя, на управляющий вход которого после того же первого полосового фильтра 5 сигнал подается через последовательно соединенные аттенюатор 6 и блок выделения огибающей сигнала 7. Длительность импульсных помех обычно составляет несколььо десятков или сотен микросекунд. Время нарастания сигнала импульсной помехи на выходе первого полосового фильтра 5 обычно значительно меньше, чем время нарастания полезного сигнала. Постоянная времени интегратора, входящего в блок выделения огибающей сигнала 7, подбирается такой (например, 50 мс}, чтобы огибающая полезного сигнала успевала полностью отслеживаться на выходе блока выделения огибающей сигнала 7, а импульсная помеха не успевала. Благодаря адаптивному изменению порога срабатывания управляемого двухстороннего ограничителя 8 с помощью блока выделения огибающей сигнала 7 составляющие полезного сигнала на выходе управляемого двухстороннего ограничителя 8 не ограничиваются. Это объясняется тем, что огибающая сигнала изменяется относительно медленно, а порог срабатывания изменяется синхронно с изменением уровня сигнала на выходе первого полосового фильтра 5. Постоянная времени блока выделения огибающей сигнала 7 относительно велика, и короткая (по длительности) импульсная .ШШ' 1140149 помеха не может изменить порога срабатывания управляемого двухстороннего ограничителя 8, поэтому составляющая импульсной помехи на его выходе ограничивается. 9, полоса пропускания которого соответствует полосе пропускания первого полосового фильтра 5 и должна составлять менее октавы (например, 2/3 октавы). С выходов всех узкополосных каналов шумопонижения 2 сигналы через общий сумПри работе с устройством порог ограниматор 3 поступают на выходную шину 4. чения необходимо выставлять с помощью аттенюатора на слух, чтобы не было ограниИзобретение позволяет за счет повышечения полезного сигнала. Поскольку при огния эффективности шумопонижения повыраничении спектр сигнала обогащается, что сить качество звучания фонограмм, запина слух воспринимается в виде щелчков, то 10 санных с грампластинок, выпущенных в напосле управляемого двухстороннего ограничале века и имеющих большую художестчителя 8 включен второй полосовой фильтр венную и историческую ценность. Составитель А. Ерошкевич Редактор О. Колесникова Техред И. Верес Корректор О. Тигор Заказ 48/39 Тираж 584 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж—35, Раушская наб., д. 4/5 Филиал ППП «Патент*, г. Ужгород, ул. Проектная, 4

Дивитися

Додаткова інформація

Назва патенту англійською

Noise-cancelling device

Автори англійською

Birenberg Leonid Yakovych, Bohatyriov Oleksii Stepanovych

Назва патенту російською

Устройство шумопонижения

Автори російською

Биренберг Леонид Яковлевич, Богатырев Алексей Степанович

МПК / Мітки

МПК: G11B 3/00

Мітки: шумознижування, пристрій
