Грейфер електрогідравлічний для сипучих вантажів

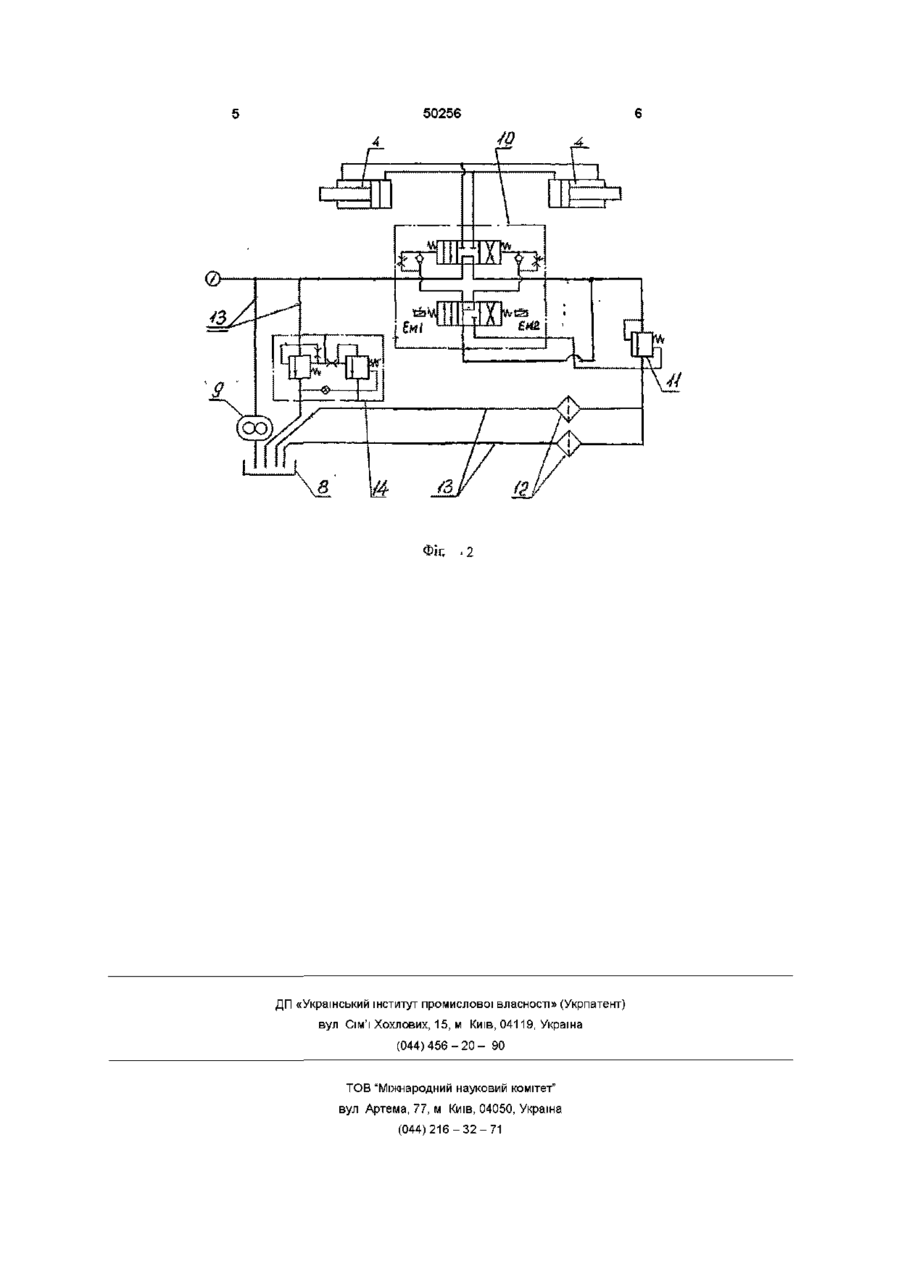

Грейфер елеісгропдравлічний, що містить Винахід відноситься до вантажозахватних пристроїв підйомно-транспортних механізмів Грейфер електрогідравлічний призначений для вивантаження із залізничних вагонів та завантаження на автотранспорт сипучих вантажів Грейфер встановлюється на електрокозлові і мостові крани, автокрани і крани на залізничному ходу Вантаж, що переробляється пісок, щебінь, гравій, вугілля та ІНШІ вантажі, насипна ЩІЛЬНІСТЬ яких 1,8т/м31 більше ВІДОМІ конструкції грейферів із електрогідравлічним приводом замикання і розмикання щелеп, що містять корпус, на якому змонтовані щелепи, гідроциліндри, електродвигун, насос і систему управління гідроциліндрами, яка містить пдророзподільник, захисні та зворотні клапани Серед них грейфер із електрогідравлічним приводом замикання і розмикання щелеп, описаний у технічній літературі "Погрузочно - разгрузочные машины на железнодорожном транспорте" под редакцией А Э Ридель, А П Игнатова, издательство Москва "Транспорт" 1986г (стр 85, рис 4 15) Основним недоліком такого грейферу є можливість переробки сипучих вантажів тільки з низькою насипною ЩІЛЬНІСТЮ (ДО 1,8Т/М3), ДЛЯ переробки вантажів із більшою насипною ЩІЛЬНІСТЮ грейфери необхідно обладнати вібраторами, що у свою чергу приводить до подорожчання конструкції, низька продуктивність грейфера Прототипом електрогідравлічного грейфера, що заявляється, є грейфер електрогідравлічний, корпус із шарнірно закріпленими на ньому щелепами, пдропривід із привідними гідроциліндрами для управління роботою щелеп, який відрізняється тим, що в гідравлічну систему на зливній лінії робочої рідини з гідроциліндрів вмонтований підпірний клапан, ЛІНІЯ тиску сервозолотника з'єднана між підпірним клапаном та сервозолотником, ЛІНІЯ зливу сервозолотника входить в ЛІНІЮ зливу гідроциліндрів нижче підпірного клапана що містить корпус, щелепи, приводні циліндри, реверсивний насос з електродвигуном та систему управління гідроциліндрами, яка включає два пдрозамка, захисні та зворотні клапани, а також розміщений усередині корпуса компенсатор для компенсації різниці об'ємів поршневих і штокових порожнин гідроциліндрів (опис винаходу до авторського свідоцтва № 1588692, заявка № 4261608/27-11, автори Б В Бойков і Б Л Карєльштєйн) Основний недолік такої конструкції електрогідравлічного грейфера громіздка гідравлічна система, яка включає реверсивний гідронасос, що має невеликий строк служби та ненадійний в експлуатації В основу винаходу поставлена задача удосконалення електрогідравлічної системи грейфера з метою підвищення його надійності та продуктивності Технічний результат досягається за рахунок удосконалення гідросистеми грейфера шляхом введення в стандартну пдросхему грейфера замість дроселя підпірного клапана, який дозволяє підтримувати у гідросистемі невеликий (до 15атм) постійний тиск, необхідний для роботи сервозолотників розподільника, підключення сервозолотника в гідравлічну систему таким чином, що ЛІНІЯ тиску сервозолотника з'єднана між підпірним клапаном та сервозолотником, ЛІНІЯ зливу сервозолотника входить в ЛІНІЮ зливу гідроциліндрів нижче підпірного клапана Запропонована пдросхема підвищує ККД силової установки, (за рахунок виключення (О ю о ю 50256 опору дроселя) і дозволяє підвищити продуктивність грейфера шляхом встановлення більш потужного електродвигуна та насоса і використовувати грейфер для переробки вантажів із насипною ЩІЛЬНІСТЮ 1,8т/м і вище, а також злежалих вантажів та вантажів, що змерзлися Перелік фігур фіг 1 - загальний вид грейфера електрогідравлічного, фіг 2 - схема гідравлічна принципова Грейфер електрогідравлічний містить зварний корпус 1, на осях 2 якого розташовані щелепи З, гідроциліндри 4, синхронізуючу штангу 5, траверсу 6, хвостовик 7 Траверса 6 із "Т"- образним хвостовиком 7 призначені для підвішування грейфера на гак крана Щелепи 3 приводяться в дію штоками гідроциліндрів 4 Для забезпечення одночасного повороту щелеп, вони з'єднані між собою штангою 5, що синхронізує їх дію Система управління гідроциліндрами (гідросистема), за допомогою якої здійснюється розмикання і замикання щелеп при черпанні і вивантаженні вантажу, складається з масляного бака 8, шестеренного насоса 9, гідророзподільника 10, підпірного клапана тиску 11, фільтрів 12 та трубопроводів 13, по яких здійснюється подача і злив масла в гідросистемі У якості обмежника тиску використовується захисний клапан 14, що спрацьовує втому випадку, якщо тиск в системі перевищує номінальний Грейфер працює наступним чином Управління грейфером здійснюється з кабіни крановщика, де розташований пульт управління, що має чотири кнопки Дві з них включають і виключають двигун, двома іншими здійснюється розкриття і закриття щелеп грейфера По закінченню натискання кнопок "розкриття-закриття щелеп" електричний ланцюг розривається, рух щелеп припиняється При вмиканні кнопки "пуск" у кабіні крановщика, електродвигун через пружну муфту надає руху шестеренному насосу 9, який нагнітає робочу рідину в крайні порожнини головного золотника і сервозолотника управління, що входить до складу гідророзподільника 10 При вмиканні одного з електромагнітів Ем1 або Ем2 гідророзподільника 10 золотник управління, переміщуючись, подає робочу рідину в порожнину головного золотника, який переміщуючись, направляє потік робочої рідини в поршневі або штокові порожнини гідроциліндрів 4, примушуючи закриватися або розкриватися щелепи грейфера Злив робочої рідини зі штокових або поршневих порожнин гідроциліндрів 4 у бак здійснюється через фільтри 12 Підпірний клапан 11, що вмонтований у гідросистему і складається із підпружинених кульок визначеного діаметра, які знаходяться в циліндричному корпусі, дозволяє запобігти різкому підвищенню тиску у гідросистемі і підтримувати його, в заданому режимі (до 15атм), коли злив з робочої порожнини гідроциліндра збільшується майже в 3 рази Для обмеження тиску до напірного трубопроводу підключений захисний клапан 14, який діє в тому разі, коли тиск у системі перевищує номінальний Приведена гідросистема застосовується для грейферів електрогідравлічних для сипучих вантажів МІСТКІСТЮ 4м3, які виготовляються державним підприємством "Вшницятрансприлад", така гідросистема також застосовується і для гідравлічних грейферів МІСТКІСТЮ 2м 3 і може бути виготовлена на будь-якому машинобудівному заводі Введення підпірного клапана в гідросхему, яка включає стандартний золотник, дозволяє її застосовувати в разі, коли недоцільно ставити окремий насос для управління сервозолотником гідророзподільника L J ФІГ 1 50256 ФІг, . 2 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
