Пристрій для зберігання ендодонтичного інструменту “панканал”

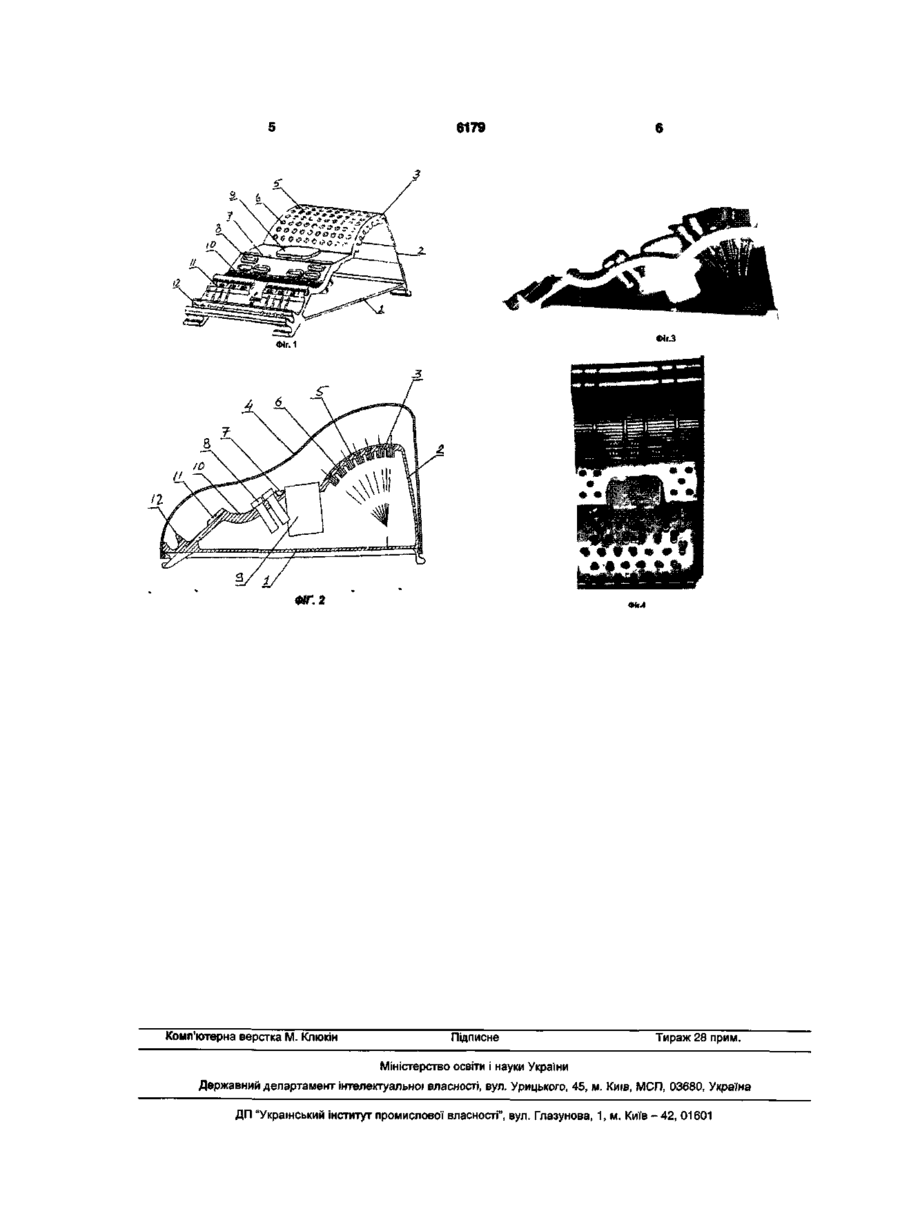

1. Пристрій для зберігання ендодонтичного інструменту , що містить коробчастий корпус, на верхній панелі якого передбачені отвори та гнізда для розміщення інструментів різних типів, який відрізняється тим, що верхня панель корпусу виконана похилою і має східчастий профіль. Корисна модель належить до сфери стоматологічного обладнання, а саме - до конструкції пристрою для розміщення та зберігання медичних інструментів, які використовує в роботі лікарендодонт. Ендодонтичний інструментарій складається з великої кількості дрібних інструментів, які існують в численних типорозмірах. Це, насамперед, різноманітні бори, кореневі голки, пульпоекстрактори, римери, дрилі, плагери, гутаперчові штифти та ін. В процесі роботи лікар-ендодонт вимушений багато разів замінювати інструмент, застосовувати новий, повертатися до вже застосованого раніше, міняти його тип та розмір, і все це в умовах обмеженого часу та додержання вимог асептики. Зрозуміло, що велике значення для організації роботи лікаря-ендодонта має те, як і де зазначені інструменти розміщені і зберігаються на його робочому місці. В найпростішому випадку лікар застосовує численні коробочки або чашки Петрі, в яких він вимушений копирсатись в пошуках необхідного інструменту. Такий шлях не витримує критики. Більш досконалими є спеціальні пристрої для зберігання і розміщення ендодонтичного інструменту. Відомий, наприклад, обраний нами за найближчий аналог пристрій FLEXOKIT, який постачає на ринок швейцарська фірма "Les fils d'Auguste Maillefer S.A." (див. каталог "DONAU EXPORT AG" за 1993-94 роки. Цюріх, стор. 22А). 2. Пристрій за п. 1, який відрізняється тим, що корпус виконано з металу, переважно - сплаву алюмінію. 3. Пристрій за п. 1, який відрізняється тим, що принаймні одна частина поверхні верхньої панелі корпусу має опуклу форму, а осі отворів для розміщення інструментів на цій частині орієнтовані по радіусах опуклості. 4. Пристрій за п. 1, який відрізняється тим, що корпус має рухому кришку, розміщену із зазором над верхньою панеллю корпусу. Зазначений пристрій виконаний у вигляді коробчастого корпусу у формі паралелепіпеду з численними отворами ті гніздами на верхній кришці, куди встромлені інструменти. Габарити кришки 216x102 мм. Поверхня кришки поділена лініями різного кольору на декілька зон, в кожній з яких розміщені інструменти одного типу. До недоліків такого пристрою слід віднести його низьку ергономічність. Рукоятки або держаки інструментів, які за розміром не перевищують одного - двох міліметрів, розмещені фактично впритул один до одного, що утруднює їх ідентифікацію та захват пальцями або пінцетом. Зони, де вони розміщені, також погано відокремлені одна від одної і їх важко запам'ятати, що призводить до марних витрат часу на пошуки інструменту та нервує лікаря. Роздивлятись інструменти, що розміщені в пристрої, зручно лише зверху; під кутом вони не ідентифікуються, оскільки всі знаходяться в одній горизонтальній площині і перекривають один одного. До того ж, всі інструменти розміщені в пристрої вертикально, що дозволяє бачити їх лише з торця, а для того, щоб оглянути в цілому, їх треба витягти з гнізда, а потім знову вкласти на місце. Все це робить пристрій - аналог недостатньо зручним в роботі, що погано позначається на працездатності лікаря і знижує якість та ефективність лікувального процесу. До того ж, стерилізація пристрою утруднена через виконання деяких його частин з пластмаси та використання фарб для О) S О) 6179 покриття корпусу. В основу корисної моделі покладено задачу разробити таку конструкцію пристрою для зберігання ендодонтичного інструменту, яка б забезпечувала його хороші ергономічні властивості, а саме - дозволяла б швидко, безпомилково і легко вибирати, виймати і використовувати необхідний інструмент, а також забезпечувала б можливість легкої і надійної стерилізації. Поставлена задача вирішується тим, що в пристрої для зберігання ендодонтичного інструменту, який містить коробчастий корпус, на верхній панелі якого передбачені отвори та гнізда для розміщення інструментів різних типів, верхня панель корпусу виконана похилою и має східчастий профіль. При цьому принаймні одна частина верхної панелі корпусу має опуклу форму, осі отворів для розміщення інструментів на цій частині орієнтовані по радіусах опуклості, корпус має рухому кришку, розміщену із зазором над верхньою панеллю корпусу, а корпус і кришка виконані з металу, переважно - сплаву алюмінію. Технічний результат при цьому полягає в чіткому просторовому відокремленні різних зон з однотипними інструментами, оскільки східчастий рельєф верхньої панелі корпусу дозволяє фактично розмістити по окремій зоні на кожному східці, що полегшує ідентифікацію зон, тоді як похила ориєнтація верхної панелі дозволяє оглядати її з бокової точки зору, тобто з місця, де знаходиться лікар, без необхідності вставати і нахилятися над пристроєм. В переважному варіанті реалізації, опукла, напівциліндрична поверхня деяких східців, тобто зон верхньої панелі корпусу, в поєднання з отворами, виконаними таким чином, що їх вісі орієнтовані по радіусах зазначеної опуклої, напівциліндричної поверхні, тобто фактично розходяться назовні "віялом", дозволяє збільшити проміжки між держаками інструментів, що полегшує маніпуляції з ними. Наявність кришки дозволяє захищати розміщені в отворах інструменти від механічних пошкоджень, запобігає їх випаданню з отворів при переміщеннях пристрою і, в той же час, завдяки зазору під кришкою, не перешкоджає ефективній стерилизації пристрою разом із інструментами, наприклад, при встановленні його в термічний стерилізатор. Більш докладно суть корисної моделі розкрита в поданому нижче описі, кресленнях та ілюстративних матеріалах, на яких зображені: - на фіг. 1 - пристрій "Панканал", в аксонометричній проекції, без кришки - на фіг. 2 - пристрій "Панканал", вигляд збоку, в перерізі, із закритою кришкою; - на фіг. З і 4 - пристрій "Панканал", із встановленими в пристрій інструментами (фотографії, не призначені для публікації). Пристрій для зберігання ендодонтичного інструменту "Панканал" складається з коробчастого алюмінієвого корпусу, утвореного нижньою панеллю 1, задньою панеллю 2, та верхньою, загалом похилою панеллю 3, яка має східчастий профіль. Верхня панель 3 захищена рухомою кришкою 4 (див. фіг. 2), що фіксується двома защіпками у вигляді потовщень по її краю. Завдяки зазору між кришкою 4 та поверхнею панелі З кришка може бути встановлена над розміщеними в пристрої інструментами і в такому вигляді пристрій може переноситись до стерилізаційної камери. Принаймні одна частина панелі 3 має опуклу, напівциліндричну форму. На фіг.1 таку форму має частина 5. Кількість східців, уговорених на панелі 3, їх нахил і форма поверхні, а також кількість опуклих зон може бути різною, в залежності від кількості і типів інструментів, які мають бути встановлені в пристрій. Головна мета при цьому -просторове рознесення різних зон встановлення однотипних інструментів шляхом їх розміщення на різних східцях та перехідних участках між східцями. Завдяки цьому утворюється чітка вертикальна ієрархія зон розміщення інструментів, що легко запам'ятовується, а загальна похила форма верхної панелі робить зручним оглядання і пошук інструментів. На зображеному на кресленнях і фото пристрої таких зон п'ять. Перша зона утворена опуклою частиною 5 верхньої панелі 3 і призначена для розміщення великої кількості дрібних однотипних інструментів (дрилі, рімери, к-файли). які встановлюються в отворах 6, передбачених в цій частині панелі 3. Завдяки torn), що вісі отворів орієнтовані по радіусах циліндру (опукла частина 5 є фактично частиною циліндричної поверхні), проміжки між держаками зазначених інструментів, які утворюють "віяло", є дещо більшими, аніж були б при іх розміщенні на площині, що дозволяє більш зручно їми маніпулювати. Друга зона - це наступний (зверху вниз) східець, який має лунки 7 для краплин лікарських розчинів, а також, на похилій частині, ряд отворів для встановлення в них стаканчиків 8, куди можуть вкладатися наприклад штифти. Ця частина панелі може розглядатися як третя зона. Між першою та другою зонами, на стику першого і другого східців в панелі 3 передбачене гніздо для вкладання ванночки 9 з дезінфекуючим розчином. Ще нижче знаходиться східець з повздовжними канавками- ложементами 10 для розміщення пульпоекстакторів, кореневих голок тощо, який є четвертою зоною. На наступному похилому участку встановлені дві градуйовані в зустрічному напрямку лінійки 11 (для лікарів - правшів і лікарів лівшів). Нарешті, самий нижній східець або п'ята зона являє собою подвійний ложемент 12 для розмещення борів. Описане розміщення інструменту є дуже зручним, логічним і суттєво полегшує як пошук інструментів, так ї їх вибір за розміром, вилучення з пристрою і безпомилкове повернення на належне місце. Окремо слід підкреслити, що, на відміну від прототипу, де можна бачити з торця лише держаки чи хвостові частини інструментів, пристрій, що заявляється, дозволяє бачити численні інструменти в цілому, "в повний зріст", що дуже полегшує пошук необхідного. 6179 Фіг.3 Фіг. 1 тгл Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
