Формоутворювальний пристрій для виробництва торф’яних горщиків

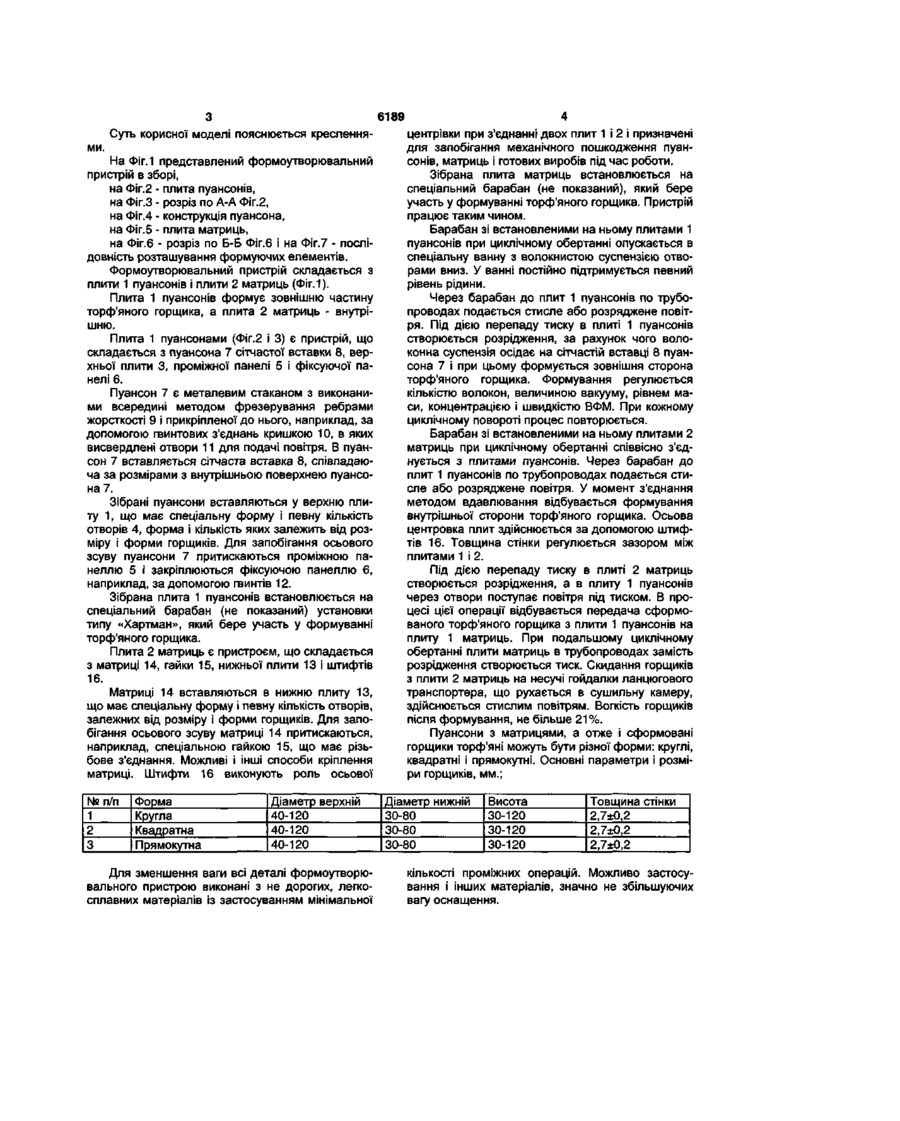

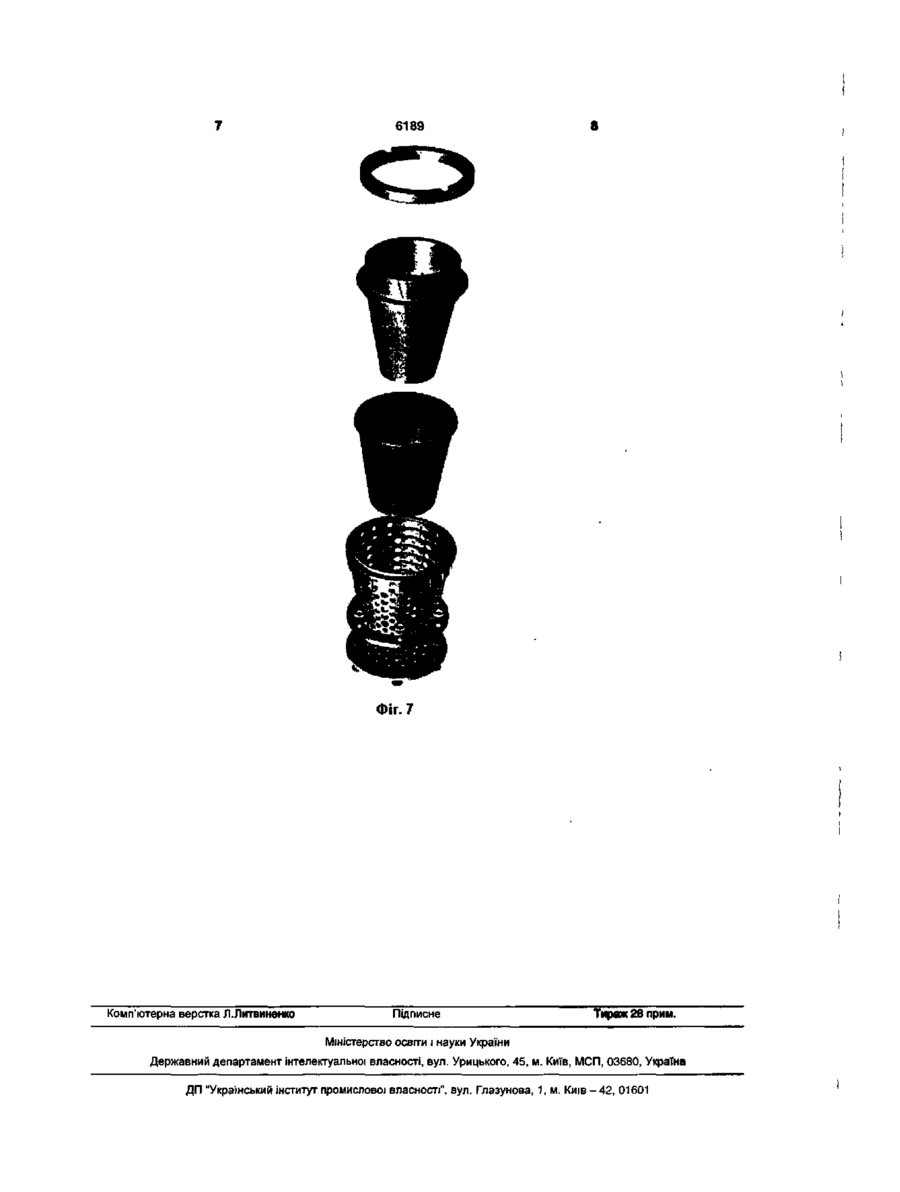

1. Формоутворювальний пристрій для виробництва торф'яних горщиків, що містить плиту пуансонів, плиту матриць і сітчасті елементи, який відрізняється тим, що плита пуансонів виконана у вигляді верхньої плити з отворами, в яких за допомогою проміжної і фіксуючої панелей жорстко закріплені пуансони, виконані у вигляді стакана з отворами по всій поверхні, в пуансонах розташовані сітчасті вставки, зовнішня поверхня яких від повідає внутрішній поверхні пуансона, а внутрішня - зовнішній поверхні виробу, а плита матриць виконана у вигляді нижньої плити з отворами, в яких встановлені і жорстко закріплені матриці у вигляді перфорованих стаканів, зовнішня поверхня яких відповідає внутрішній поверхні виробу, при цьому плита матриць виконана з можливістю співвісного входження матриць у відповідні пуансони плити пуансонів і жорсткої фіксації на плиті пуансонів. 2. Пристрій за п.1, який відрізняється тим, що пуансон виконаний у вигляді металевого стакана з ребрами жорсткості усередині нього і жорстко закріпленої до нього кришки. 3. Пристрій за п.1, який відрізняється тим, що матриці жорстко закріплені до нижньої плити за допомогою гайки з різьбовим з'єднанням. 4. Пристрій за п.1, який відрізняється тим, що плита пуансонів і плита матриць відцентрована за допомогою штифтів. Корисна модель відноситься до пристроїв для отримання профільованих виробів, що виготовляються методом лиття з волоконної суспензії, зокрема, для отримання порожнистих торф'яних горщиків для вирощування розсади овочевих, плодово-ягідних культур, квітів і т.п. Відомі формоутворювальні пристрої, що складаються з пуансонів, матриць і сітчастих елементів [Патент РФ №2129630, D21J7/00, опубл. 27.04.1999р., патент РФ №2232838 D21J7/00, опубл. 20.07.2004р.]. Такі пристрої призначені для виготовлення цільних профільованих виробів складної просторової форми, таких як горбкуваті прокладки для транспортування яєць, тари для посуду і т.п. і не дають можливості виготовляти окремі вироби, наприклад, торф'яні горщики. В основу корисної моделі поставлена задача створення такого формоутворювального пристрою, який дозволяє виробляти окремі порожнисті торф'яні горщики різного об'єму і форми на вакуумформувальних машинах типу «Хартман». Поставлена задача досягається за рахунок того, що у формоутворювальному пристрої для виробництва торф'яних горщиків, що містить плиту пуансонів, плиту матриць і сітчасті елементи, згідно корисної моделі, плита пуансонів виконана у вигляді верхньої плити з отворами, в яких за допомогою проміжної і фіксуючої панелей жорстко закріплені пуансони, виконані у вигляді стакана з отворами по всій поверхні, в пуансонах розташовані сітчасті вставки, зовнішня поверхня яких відповідає внутрішній поверхні пуансона, а внутрішня - зовнішніш поверхні виробу, а плита матриць виконана у вигляді нижньої плити з отворами, в яких встановлені і жорстко закріплені матриці у вигляді перфорованих стаканів, зовнішня поверхня яких відповідає внутрішній поверхні виробу, при цьому плита матриць виконана з можливістю співвісного входження матриць у відповідні пуансони плити пуансонів і жорсткої фіксації на плиті пуансонів. Поставлена задача вирішується також за рахунок того, що пуансон виконаний у вигляді металевого стакана з ребрами жорсткості усередині нього і жорстко закріпленої до нього кришки, а також за рахунок того, що матриці жорстко закріплені до нижньої плити за допомогою гайки з різьбовим з'єднанням, і що плита пуансонів і плита матриць відцентровані за допомогою штифтів. (22)26.10.2004 (24)15.04.2005 w О) 00 т™ (О р С^f ^J^ i J 5Г ^* 6189 Суть корисної моделі пояснюється кресленнями. На Фіг.1 представлений формоутворювальний пристрій в зборі, на Фіг.2 - плита пуансонів, на Фіг.З - розріз по А-А Фіг.2, на Фіг.4 - конструкція пуансона, на Фіг.5 - плита матриць, на Фіг.6 - розріз по Б-Б Фіг.6 і на Фіг.7 - послідовність розташування формуючих елементів. Формоутворювальний пристрій складається з плити 1 пуансонів і плити 2 матриць (Фіг. 1). Плита 1 пуансонів формує зовнішню частину торф'яного горщика, а плита 2 матриць - внутрішню. Плита 1 пуансонами (Фіг.2 і 3) є пристрій, що складається з пуансона 7 сітчастої вставки 8, верхньої плити 3, проміжної панелі 5 і фіксуючої панелі 6. Пуансон 7 є металевим стаканом з виконаними всередині методом фрезерування ребрами жорсткості 9 і прикріпленої до нього, наприклад, за допомогою гвинтових з'єднань кришкою 10, в яких висвердлені отвори 11 для подачі повітря. В пуансон 7 вставляється сітчаста вставка 8, співпадаюча за розмірами з внутрішньою поверхнею пуансона 7. Зібрані пуансони вставляються у верхню плиту 1, що має спеціальну форму і певну кількість отворів 4, форма і кількість яких залежить від розміру і форми горщиків. Для запобігання осьового зсуву пуансони 7 притискаються проміжною панеллю 5 і закріплюються фіксуючою панеллю 6, наприклад, за допомогою гвинтів 12. Зібрана плита 1 пуансонів встановлюється на спеціальний барабан (не показаний) установки типу «Хартман», який бере участь у формуванні торф'яного горщика. Плита 2 матриць є пристроєм, що складається з матриці 14, гайки 15, нижньої плити 13 і штифтів 16. Матриці 14 вставляються в нижню плиту 13, що має спеціальну форму і певну кількість отворів, залежних від розміру і форми горщиків. Для запобігання осьового зсуву матриці 14 притискаються, наприклад, спеціальною гайкою 15, що має різьбове з'єднання. Можливі і інші способи кріплення матриці. Штифти 16 виконують роль осьової № п/п 1 2 3 Форма Кругла Квадратна Прямокутна Діаметр верхній 40-120 40-120 40-120 Для зменшення ваги всі деталі формоутворювального пристрою виконані з не дорогих, легкосплавних матеріалів із застосуванням мінімальної центрівки при з'єднанні двох плит 1 і 2 і призначені для запобігання механічного пошкодження пуансонів, матриць і готових виробів під час роботи. Зібрана плита матриць встановлюється на спеціальний барабан (не показаний), який бере участь у формуванні торф'яного горщика. Пристрій працює таким чином. Барабан зі встановленими на ньому плитами 1 пуансонів при циклічному обертанні опускається в спеціальну ванну з волокнистою суспензією отворами вниз. У ванні постійно підтримується певний рівень рідини. Через барабан до плит 1 пуансонів по трубопроводах подається стисле або розряджене повітря. Під дією перепаду тиску в плиті 1 пуансонів створюється розрідження, за рахунок чого волоконна суспензія осідає на сітчастій вставці 8 пуансона 7 і при цьому формується зовнішня сторона торф'яного горщика. Формування регулюється кількістю волокон, величиною вакууму, рівнем маси, концентрацією і швидкістю ВФМ. При кожному циклічному повороті процес повторюється. Барабан зі встановленими на ньому плитами 2 матриць при циклічному обертанні співвісно з'єднується з плитами пуансонів. Через барабан до плит 1 пуансонів по трубопроводах подається стисле або розряджене повітря. У момент з'єднання методом вдавлювання відбувається формування внутрішньої сторони торф'яного горщика. Осьова центровка плит здійснюється за допомогою штифтів 16. Товщина стінки регулюється зазором між плитами 1 і 2. Під дією перепаду тиску в плиті 2 матриць створюється розрідження, а в плиту 1 пуансонів через отвори поступає повітря під тиском. В процесі цієї операції відбувається передача сформованого торф'яного горщика з плити 1 пуансонів на плиту 1 матриць. При подальшому циклічному обертанні плити матриць в трубопроводах замість розрідження створюється тиск. Скидання горщиків з плити 2 матриць на несучі гойдалки ланцюгового транспортера, що рухається в сушильну камеру, здійснюється стислим повітрям. Вогкість горщиків після формування, не більше 21%. Пуансони з матрицями, а отже і сформовані горщики торф'яні можуть бути різної форми: круглі, квадратні і прямокутні. Основні параметри і розміри горщиків, мм.; Діаметр нижній 30-80 30-80 30-80 Висота 30-120 30-120 30-120 Товщина стінки 2,7±0,2 2,7±0,2 2,7±0,2 кількості проміжних операцій. Можливо застосування і інших матеріалів, значно не збільшуючих вагу оснащення. дміф л 681.9 v-v 6189 Фіг. 7 Комп'ютерна верстка Л.Литвиненко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
