Котел електродний однофазний

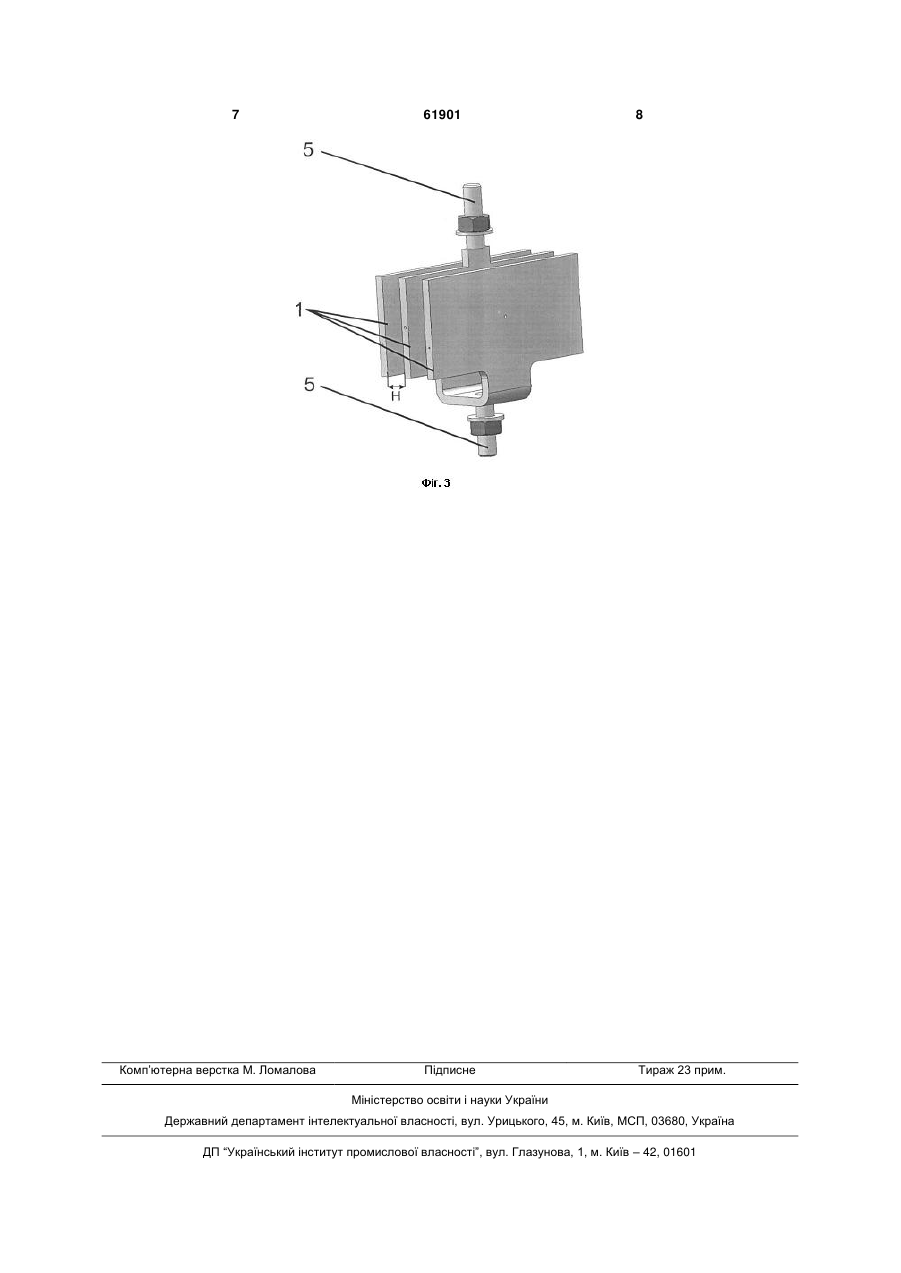

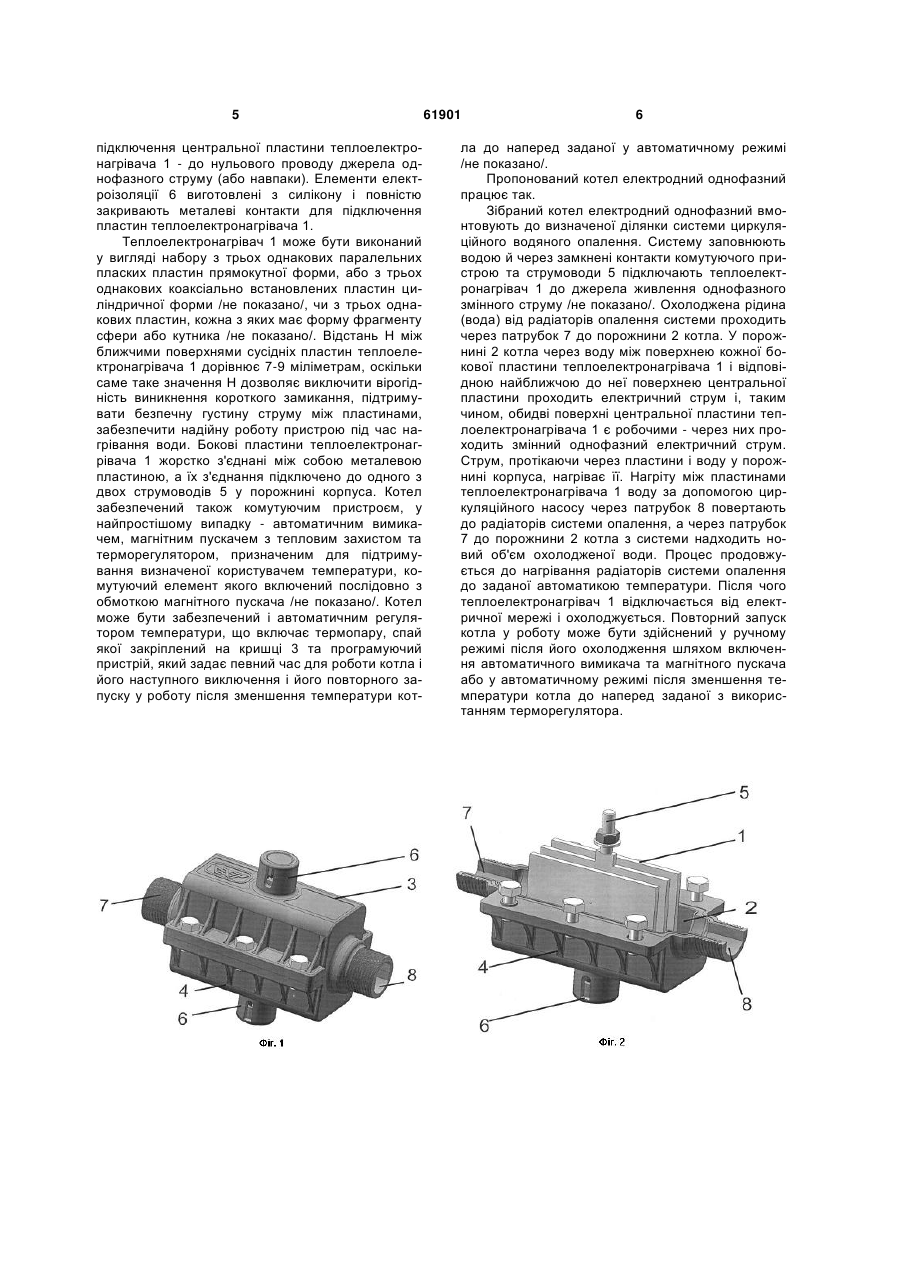

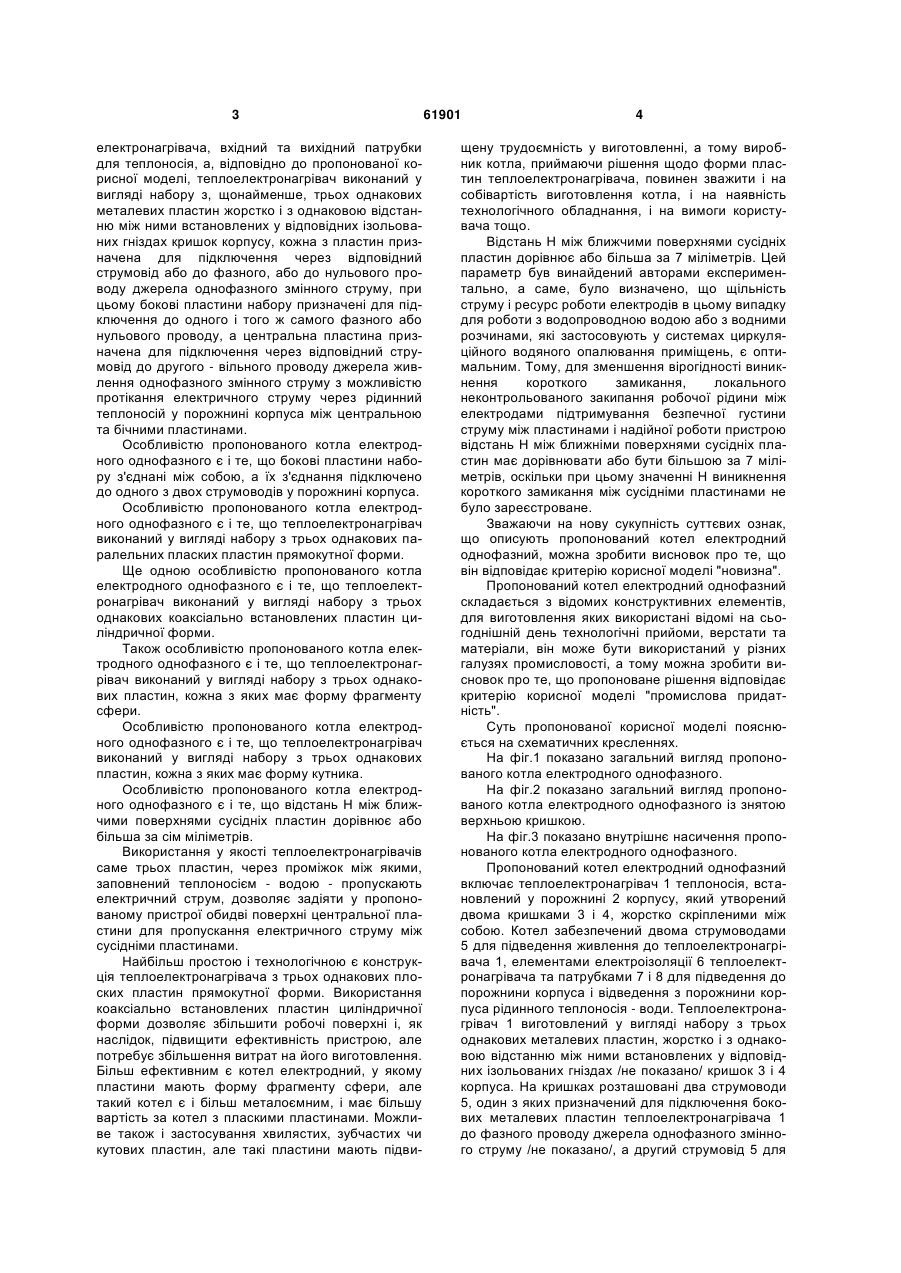

1. Котел електродний однофазний, що містить теплоелектронагрівач рідинного теплоносія, встановлений у порожнині корпуса, утвореного двома кришками, закріпленими між собою, два струмоводи теплоелектронагрівача, елементи електроізоляції теплоелектронагрівача, вхідний та вихідний патрубки для теплоносія, який відрізняється тим, що теплоелектронагрівач виконаний у вигляді на 3 електронагрівача, вхідний та вихідний патрубки для теплоносія, а, відповідно до пропонованої корисної моделі, теплоелектронагрівач виконаний у вигляді набору з, щонайменше, трьох однакових металевих пластин жорстко і з однаковою відстанню між ними встановлених у відповідних ізольованих гніздах кришок корпусу, кожна з пластин призначена для підключення через відповідний струмовід або до фазного, або до нульового проводу джерела однофазного змінного струму, при цьому бокові пластини набору призначені для підключення до одного і того ж самого фазного або нульового проводу, а центральна пластина призначена для підключення через відповідний струмовід до другого - вільного проводу джерела живлення однофазного змінного струму з можливістю протікання електричного струму через рідинний теплоносій у порожнині корпуса між центральною та бічними пластинами. Особливістю пропонованого котла електродного однофазного є і те, що бокові пластини набору з'єднані між собою, а їх з'єднання підключено до одного з двох струмоводів у порожнині корпуса. Особливістю пропонованого котла електродного однофазного є і те, що теплоелектронагрівач виконаний у вигляді набору з трьох однакових паралельних пласких пластин прямокутної форми. Ще одною особливістю пропонованого котла електродного однофазного є і те, що теплоелектронагрівач виконаний у вигляді набору з трьох однакових коаксіально встановлених пластин циліндричної форми. Також особливістю пропонованого котла електродного однофазного є і те, що теплоелектронагрівач виконаний у вигляді набору з трьох однакових пластин, кожна з яких має форму фрагменту сфери. Особливістю пропонованого котла електродного однофазного є і те, що теплоелектронагрівач виконаний у вигляді набору з трьох однакових пластин, кожна з яких має форму кутника. Особливістю пропонованого котла електродного однофазного є і те, що відстань Н між ближчими поверхнями сусідніх пластин дорівнює або більша за сім міліметрів. Використання у якості теплоелектронагрівачів саме трьох пластин, через проміжок між якими, заповнений теплоносієм - водою - пропускають електричний струм, дозволяє задіяти у пропонованому пристрої обидві поверхні центральної пластини для пропускання електричного струму між сусідніми пластинами. Найбільш простою і технологічною є конструкція теплоелектронагрівача з трьох однакових плоских пластин прямокутної форми. Використання коаксіально встановлених пластин циліндричної форми дозволяє збільшити робочі поверхні і, як наслідок, підвищити ефективність пристрою, але потребує збільшення витрат на його виготовлення. Більш ефективним є котел електродний, у якому пластини мають форму фрагменту сфери, але такий котел є і більш металоємним, і має більшу вартість за котел з пласкими пластинами. Можливе також і застосування хвилястих, зубчастих чи кутових пластин, але такі пластини мають підви 61901 4 щену трудоємність у виготовленні, а тому виробник котла, приймаючи рішення щодо форми пластин теплоелектронагрівача, повинен зважити і на собівартість виготовлення котла, і на наявність технологічного обладнання, і на вимоги користувача тощо. Відстань Н між ближчими поверхнями сусідніх пластин дорівнює або більша за 7 міліметрів. Цей параметр був винайдений авторами експериментально, а саме, було визначено, що щільність струму і ресурс роботи електродів в цьому випадку для роботи з водопроводною водою або з водними розчинами, які застосовують у системах циркуляційного водяного опалювання приміщень, є оптимальним. Тому, для зменшення вірогідності виникнення короткого замикання, локального неконтрольованого закипання робочої рідини між електродами підтримування безпечної густини струму між пластинами і надійної роботи пристрою відстань Н між ближніми поверхнями сусідніх пластин має дорівнювати або бути більшою за 7 міліметрів, оскільки при цьому значенні Н виникнення короткого замикання між сусідніми пластинами не було зареєстроване. Зважаючи на нову сукупність суттєвих ознак, що описують пропонований котел електродний однофазний, можна зробити висновок про те, що він відповідає критерію корисної моделі "новизна". Пропонований котел електродний однофазний складається з відомих конструктивних елементів, для виготовлення яких використані відомі на сьогоднішній день технологічні прийоми, верстати та матеріали, він може бути використаний у різних галузях промисловості, а тому можна зробити висновок про те, що пропоноване рішення відповідає критерію корисної моделі "промислова придатність". Суть пропонованої корисної моделі пояснюється на схематичних кресленнях. На фіг.1 показано загальний вигляд пропонованого котла електродного однофазного. На фіг.2 показано загальний вигляд пропонованого котла електродного однофазного із знятою верхньою кришкою. На фіг.3 показано внутрішнє насичення пропонованого котла електродного однофазного. Пропонований котел електродний однофазний включає теплоелектронагрівач 1 теплоносія, встановлений у порожнині 2 корпусу, який утворений двома кришками 3 і 4, жорстко скріпленими між собою. Котел забезпечений двома струмоводами 5 для підведення живлення до теплоелектронагрівача 1, елементами електроізоляції 6 теплоелектронагрівача та патрубками 7 і 8 для підведення до порожнини корпуса і відведення з порожнини корпуса рідинного теплоносія - води. Теплоелектронагрівач 1 виготовлений у вигляді набору з трьох однакових металевих пластин, жорстко і з однаковою відстанню між ними встановлених у відповідних ізольованих гніздах /не показано/ кришок 3 і 4 корпуса. На кришках розташовані два струмоводи 5, один з яких призначений для підключення бокових металевих пластин теплоелектронагрівача 1 до фазного проводу джерела однофазного змінного струму /не показано/, а другий струмовід 5 для 5 підключення центральної пластини теплоелектронагрівача 1 - до нульового проводу джерела однофазного струму (або навпаки). Елементи електроізоляції 6 виготовлені з силікону і повністю закривають металеві контакти для підключення пластин теплоелектронагрівача 1. Теплоелектронагрівач 1 може бути виконаний у вигляді набору з трьох однакових паралельних пласких пластин прямокутної форми, або з трьох однакових коаксіально встановлених пластин циліндричної форми /не показано/, чи з трьох однакових пластин, кожна з яких має форму фрагменту сфери або кутника /не показано/. Відстань Н між ближчими поверхнями сусідніх пластин теплоелектронагрівача 1 дорівнює 7-9 міліметрам, оскільки саме таке значення Н дозволяє виключити вірогідність виникнення короткого замикання, підтримувати безпечну густину струму між пластинами, забезпечити надійну роботу пристрою під час нагрівання води. Бокові пластини теплоелектронагрівача 1 жорстко з'єднані між собою металевою пластиною, а їх з'єднання підключено до одного з двох струмоводів 5 у порожнині корпуса. Котел забезпечений також комутуючим пристроєм, у найпростішому випадку - автоматичним вимикачем, магнітним пускачем з тепловим захистом та терморегулятором, призначеним для підтримування визначеної користувачем температури, комутуючий елемент якого включений послідовно з обмоткою магнітного пускача /не показано/. Котел може бути забезпечений і автоматичним регулятором температури, що включає термопару, спай якої закріплений на кришці 3 та програмуючий пристрій, який задає певний час для роботи котла і його наступного виключення і його повторного запуску у роботу після зменшення температури кот 61901 6 ла до наперед заданої у автоматичному режимі /не показано/. Пропонований котел електродний однофазний працює так. Зібраний котел електродний однофазний вмонтовують до визначеної ділянки системи циркуляційного водяного опалення. Систему заповнюють водою й через замкнені контакти комутуючого пристрою та струмоводи 5 підключають теплоелектронагрівач 1 до джерела живлення однофазного змінного струму /не показано/. Охолоджена рідина (вода) від радіаторів опалення системи проходить через патрубок 7 до порожнини 2 котла. У порожнині 2 котла через воду між поверхнею кожної бокової пластини теплоелектронагрівача 1 і відповідною найближчою до неї поверхнею центральної пластини проходить електричний струм і, таким чином, обидві поверхні центральної пластини теплоелектронагрівача 1 є робочими - через них проходить змінний однофазний електричний струм. Струм, протікаючи через пластини і воду у порожнині корпуса, нагріває її. Нагріту між пластинами теплоелектронагрівача 1 воду за допомогою циркуляційного насосу через патрубок 8 повертають до радіаторів системи опалення, а через патрубок 7 до порожнини 2 котла з системи надходить новий об'єм охолодженої води. Процес продовжується до нагрівання радіаторів системи опалення до заданої автоматикою температури. Після чого теплоелектронагрівач 1 відключається від електричної мережі і охолоджується. Повторний запуск котла у роботу може бути здійснений у ручному режимі після його охолодження шляхом включення автоматичного вимикача та магнітного пускача або у автоматичному режимі після зменшення температури котла до наперед заданої з використанням терморегулятора. 7 Комп’ютерна верстка М. Ломалова 61901 8 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
