Спосіб прицілювання

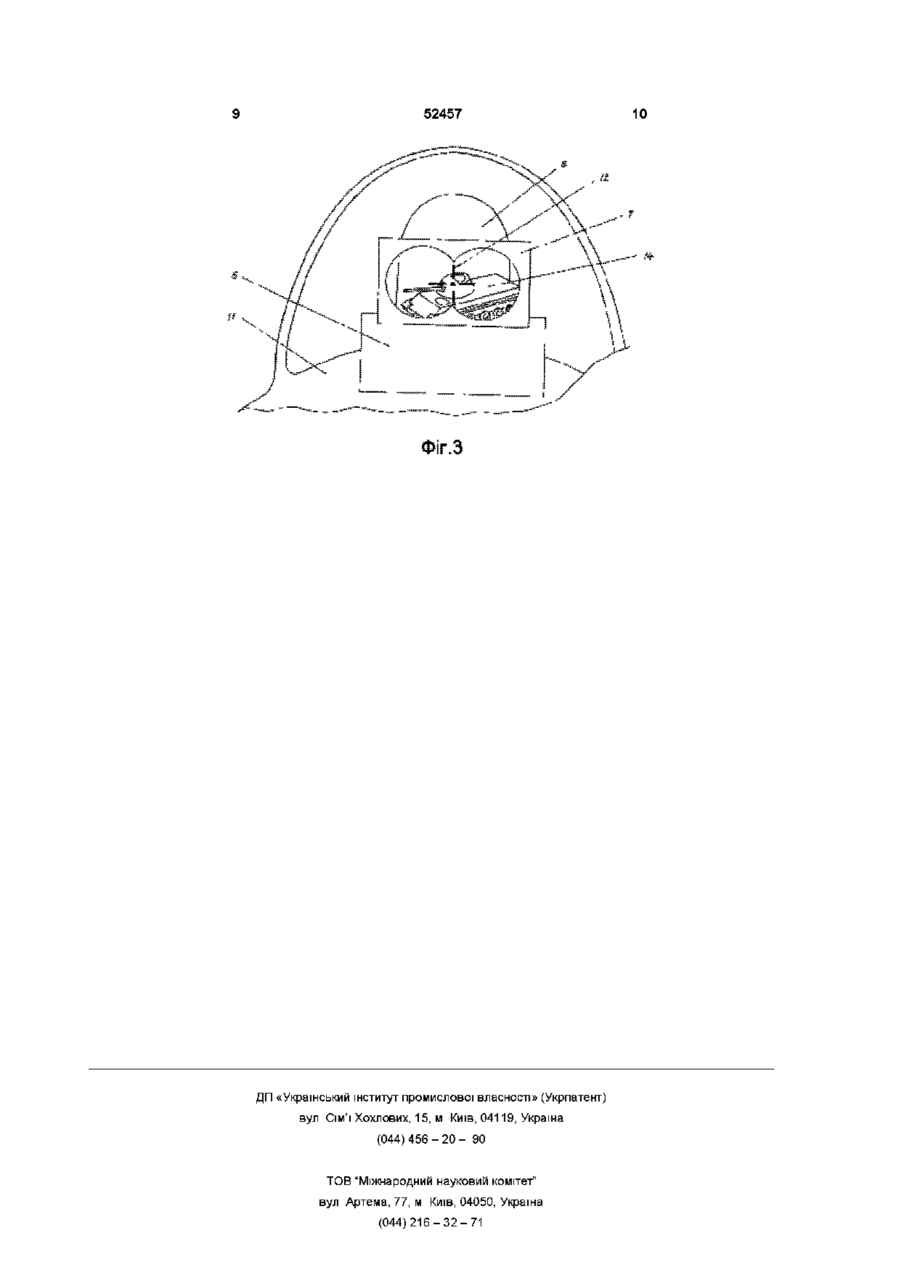

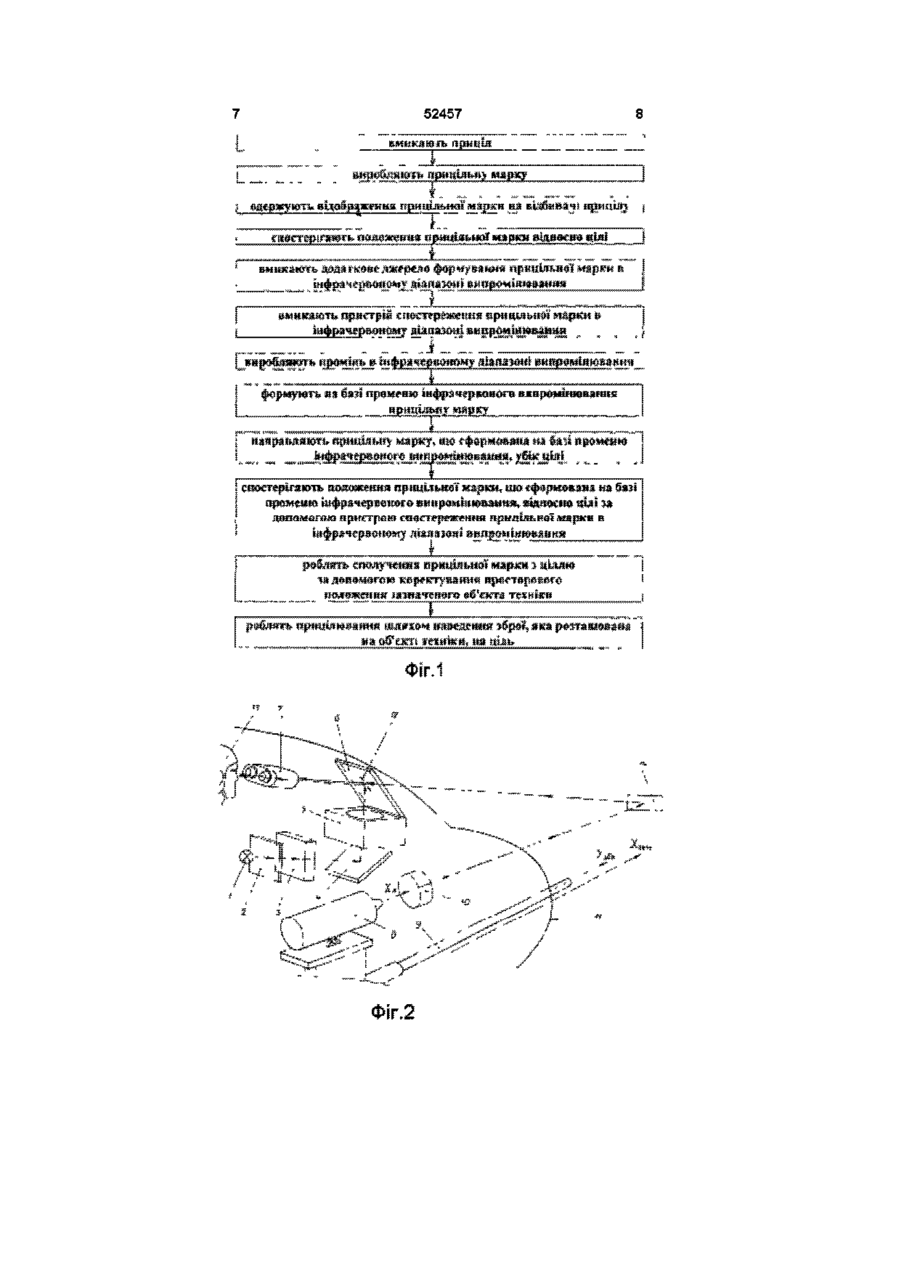

1 Спосіб прицілювання, при якому вмикають приціл, виконують прицільну марку, одержують відображення прицільної марки на відбивачі прицілу, спостерігають положення прицільної марки відносно ЦІЛІ і виконують наступне сполучення прицільної марки з ціллю шляхом зміни просторового положення об'єкта техніки з розміщеним на ньому озброєнням, який відрізняється тим, що водночас із включенням прицілу вмикають додаткове джерело формування прицільної марки в інфрачервоному діапазоні випромінювання і пристрій спостереження прицільної марки в інфрачервоному діапазоні випромінювання, виконують промінь в інфрачервоному діапазоні випромінювання, формують на базі променю інфрачервоного випромінювання прицільну марку, направляють прицільну марку, яка сформована на базі променю інфрачервоного випромінювання у бік ЦІЛІ, спостерігають положення прицільної марки, яка сформована на базі променю інфрачервоного випромінювання, відносно ЦІЛІ за допомогою пристрою спостереження прицільної марки в інфрачервоному діапазоні випромінювання, а наведення зброї, яка розташована на об'єкті техніки, на ціль виконують шляхом сполучення прицільної марки з ціллю за допомогою коректування просторового положення зазначеного об'єкта техніки 2 Спосіб прицілювання за п 1, який відрізняється тим, що формують прицільну марку на базі променю інфрачервоного випромінювання, що виконується в безупинному чи імпульсному режимах 3 Спосіб прицілювання за пп 1, 2, який відрізняється тим, що виконують при імпульсному випромінюванні частоту проходження імпульсів променю інфрачервоного випромінювання в діапазоні 35 Гц 1 Винахід відноситься до галузі озброєння, зокрема, до систем прицілювання, а саме, до способів прицілювання з використанням лазерного підсвічування ЦІЛІ Відомий спосіб прицілювання, при якому вмикають приціл, виробляють прицільну марку, одержують відображення прицільної марки на відбивачі прицілу, спостерігають положення прицільної марки відносно ЦІЛІ і роблять наступне сполучення прицільної марки з ціллю шляхом зміни просторового положення об'єкта техніки з розміщеним на ньому озброєнням [1] Прицільна марка у ВІДОМІЙ системі прицілювання формується за допомогою джерела світлового випромінювання, сіткового механізму і напівпрозорого відбивача У процесі прицілювання зображення прицільної марки відбивається від напівпрозорого відбивача в напрямку ока стрілка, при цьому стрілець, спостерігаючи простір через відбивач, водночас бачить ціль і прицільну марку До недоліків відомого способу прицілювання відноситься те, що він не може бути використаний уночі, тому що при спостереженні простору за допомогою окулярів нічного бачення світло, що формує прицільну марку, створює засвітку на катоді оптико-електронних помножувачів приладу нічного спостереження, що робить ціль невидимою Найбільш близьким технічним рішенням, яке обрано за прототип, є спосіб прицілювання, при якому вмикають приціл, виробляють прицільну марку, одержують відображення прицільної марки на відбивачі прицілу, спостерігають положення прицільної марки відносно ЦІЛІ І роблять наступне сполучення прицільної марки з ціллю шляхом зміни просторового положення об'єкта техніки з розміщеним на ньому озброєнням 121 Недоліком відомого способу прицілювання є неможливість його використання на об'єктах техні ю ю 52457 ки, на яких розміщене озброєння, у нічних умовах В основу винаходу поставлена задача шляхом усунення недоліків прототипу забезпечити можливість прицілювання та стрільби зі зброї, розміщеної на об'єкті техніки, у нічних умовах Суть винаходу в способі прицілювання, при якому вмикають приціл, виробляють прицільну марку, одержують відображення прицільної марки на відбивачі прицілу, спостерігають положення прицільної марки відносно ЦІЛІ І роблять наступне сполучення прицільної марки з ціллю шляхом зміни просторового положення об'єкта техніки з розміщеним на ньому озброєнням, полягає втому, що водночас із включенням прицілу вмикають додаткове джерело формування прицільної марки в інфрачервоному діапазоні випромінювання і пристрій спостереження прицільної марки в інфрачервоному діапазоні випромінювання, виробляють промінь в інфрачервоному діапазоні випромінювання, формують на базі променю інфрачервоного випромінювання прицільну марку, направляють прицільну марку, яка сформована на базі променю інфрачервоного випромінювання, убік ЦІЛІ, спостерігають положення прицільної марки, яка сформована на базі променю інфрачервоного випромінювання, відносно ЦІЛІ за допомогою пристрою спостереження прицільної марки в інфрачервоному діапазоні випромінювання, а наведення зброї, яка розташована на об'єкті техніки, на ціль роблять шляхом сполучення прицільної марки з ціллю за допомогою коректування просторового положення зазначеного об'єкта техніки Суть винаходу полягає і в тому, що формують прицільну марку на базі променю інфрачервоного випромінювання, що виробляється в безупинному чи імпульсному режимах, а частоту проходження імпульсів променю інфрачервоного випромінювання при імпульсному випромінюванні виробляють в діапазоні 3-5Гц Порівняльний аналіз технічного рішення, що заявляється, із прототипом, дозволяє зробити висновок, що спосіб прицілювання, що заявляється, відрізняється тим, що водночас із включенням прицілу вмикають додаткове джерело формування прицільної марки в інфрачервоному діапазоні випромінювання і пристрій спостереження прицільної марки в інфрачервоному діапазоні випромінювання, виробляють промінь в інфрачервоному діапазоні випромінювання, формують на базі променю інфрачервоного випромінювання прицільну марку, направляють прицільну марку, яка сформована на базі променю інфрачервоного випромінювання, убік ЦІЛІ, спостерігають положення прицільної марки, яка сформована на базі променю інфрачервоного випромінювання, відносно ЦІЛІ за допомогою пристрою спостереження прицільної марки в інфрачервоному діапазоні випромінювання, а наведення зброї, яка розташована на об'єкті техніки, на ціль роблять шляхом сполучення прицільної марки з ціллю за допомогою коректування просторового положення зазначеного об'єкта техніки, при цьому формують прицільну марку на базі променю інфрачервоного випромінювання, що виробляється в безупинному чи імпульсному режимах, а частоту проходження імпульсів променю інфрачервоного випромінювання при імпульсному випромінюванні виробляють в діапазоні 3-5Гц Таким чином, спосіб прицілювання, який заявляється, відповідає критерію винаходу «новизна» Суть винаходу пояснюється за допомогою креслень, де на фіг 1 представлена принципова схема способу прицілювання, який заявляється, на фіг 2 показана схема реалізації способу прицілювання, який заявляється, на об'єкті техніки, наприклад, на вертольоті, з використанням устаткування для формування прицільної марки, на фіг З представлена схема сполучення прицільної марки з ціллю з використанням джерела формування прицільної марки в інфрачервоному діапазоні випромінювання і пристрою спостереження прицільної марки в інфрачервоному діапазоні випромінювання Для реалізації способу прицілювання використовують устаткування, яке містить (див фіг 2 та фіг 3) оптичну коліматорну систему, до складу якої входить лампа 1, матове скло 2, сітковий механізм 3, напівпрозоре дзеркало 4, об'єктив 5 і напівпрозорий відбивач 6 /3/, а також пасивноактивна лазерна система прицілювання, яка конструктивно містить окуляри нічного бачення 7, лазерний освітлювач 8, який виконано закріпленим на зброї 9, і додатковий сітковий механізм 10 Зброя 9, у свою чергу, виконана закріпленою на об'єкті бойової техніки, наприклад, на вертольоті (позиція 11 - фіг 2) Як варіант конструктивного розміщення зброї 9 і зв'язаної з ним пасивноактивної лазерної системи прицілювання на об'єкті техніки, наприклад, на вертольоті 11 (див фіг 2) закріплення зброї 9 жорстко на силових елементах конструкції При цьому вісь зброї Хзбр збігається з подовжньою віссю вертольота Хверт Вісь Хл променю 15 лазерного освітлювача 8 збігається з подовжньою віссю згаданого лазерного освітлювача 8 Лазерний освітлювач 8 може закріплюватися на зброї 9 або жорстко, або з можливістю кутових переміщень Спосіб прицілювання, який заявляється, реалізується таким чином Вмикають приціл (оптичну коліматорну систему), яка містить оптичну коліматорну систему, до складу якої входить лампа 1, матове скло 2, сітковий механізм 3, напівпрозоре дзеркало 4, об'єктив 5 і напівпрозорий відбивач 6 При цьому світло від лампи 1, а саме, гомоцентричний пучок променів, проходить через матове скло 2, через сітковий механізм 3 і попадає на напівпрозоре дзеркало 4 Відбиваючись від напівпрозорого дзеркала 4 промінь світла проходить через об'єктив 5, де виробляється прицільна марка 12 Пройшовши через об'єктив 5 прицільна марка 12 відображається на напівпрозорому відбивачі 6 прицілу Льотчик 13 (льотчик-оператор) зорово спостерігає положення прицільної марки 12 відносно ЦІЛІ 14 і робить прицілювання шляхом наступного сполучення прицільної марки 12, відображеної на відбивачі 6 прицілу, з ціллю 14 шляхом зміни просторового положення об'єкта техніки 11 (наприклад, вертольота, за допомогою органів керування) з розміщеним на ньому озброєнням 9 У момент збігу прицільної марки 12 з ціллю 14 льотчик 13 (льотчик-оператор) відкриває вогонь по ЦІЛІ 14 З бортової зброї 9 52457 У нічних умовах водночас з вмиканням прицілу (оптичної коліматорної системи), вмикають додаткове джерело (позиція 8) формування прицільної марки в інфрачервоному діапазоні випромінювання, наприклад, лазерний освітлювач 8, і пристрій (позиція 7) спостереження прицільної марки в інфрачервоному діапазоні випромінювання, наприклад, окуляри нічного бачення 7 За допомогою лазерного освітлювача 8 виробляють промінь 15 в інфрачервоному діапазоні випромінювання і за допомогою додаткового сіткового механізму 10 формують на базі променю 15 інфрачервоного випромінювання прицільну марку 16 Сформовану за допомогою сіткового механізму 10 прицільну марку 16 (яка сформована на базі променю 15 інфрачервоного випромінювання) направляють убік ЦІЛІ 14, при цьому льотчик 13 (льотчикоператор) зорово спостерігає положення прицільної марки 16, яка сформована на базі променю 15 інфрачервоного випромінювання, відносно ЦІЛІ 14 за допомогою пристрою 7 спостереження прицільної марки в інфрачервоному діапазоні випромінювання (за допомогою окулярів нічного бачення) Прицілювання, а саме, наведення зброї 9 на ціль 14, яка розташовано на об'єкті техніки 11, льотчик 13 робить шляхом сполучення прицільної марки 16 з ціллю 14 за допомогою коректування просторового положення зазначеного об'єкта техніки, вертольота 11, за допомогою органів керування вертольотом За допомогою згаданого устаткування формують прицільну марку 16 на базі променю 15 інфрачервоного випромінювання, який виробляється в безупинному чи імпульсному режимах При імпульсному випромінюванні частоту проходження імпульсів променю 15 інфрачервоного випромінювання виробляють у діапазоні 3-5Гц Льотчик 13 (льотчик-оператор) у процесі роботи лазерного освітлювача 8, який, у свою чергу, формує промінь 15, за допомогою окулярів нічного бачення 7 візуально спостерігає положення плями 17 від променя 15 лазерного освітлювача 8 відносно ЦІЛІ 14 При наведенні зброї 9 на ціль 14, льотчик 13 (льотчик-оператор) виконує еволюції щодо зміни напряму руху вертольота 11 у просторі (пілотує вертоліт) таким чином, щоб сполучити (накласти) пляму 17 на ціль 14 При цьому умова кутового прицілювання виконується шляхом утримання плями 17 на ЦІЛІ 14 Спосіб прицілювання може бути реалізований на об'єкті техніки будь-якого типу, наприклад, на літальному апараті - вертольоті, на бойових машинах, на танках і інших системах озброєння, на яких розміщена зброя Як зброя може бути снайперська гвинтівка, автомат чи інший тип ручної стрілецької зброї, кулемет, закріплений жорстко чи на турелі на об'єкті техніки, пушка, закріплена жорстко на згаданому об'єкті техніки, і ІНШІ системи озброєння Підвищення ефективності застосування способу прицілювання, у порівнянні з прототипом, досягається за рахунок забезпечення прицілювання як у світлий час доби, так і в нічний час, а також за рахунок застосування двох режимів лазерного випромінювання - безупинного й імпульсного для виявлення дозволеної чи небезпечної дальності стрільби ДЖЕРЕЛА ІНФОРМАЦІЇ 1 Л П Лазарев "Оптико-электронные приборы наблюдения", М Машиностроение, 1989, -С 248, мал 7 38 - аналог 2 Л П Лазарев "Оптико-электронные приборы наблюдения", М, Машиностроение, 1989, -С 249, мал 7 39 - прототип 3 Л П Лазарев "Оптико-электронные приборы наблюдения", М , Машиностроение, 1989, -С 249, мал 7 39, -С 253, мал 7 42 52457 52457 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71 10
