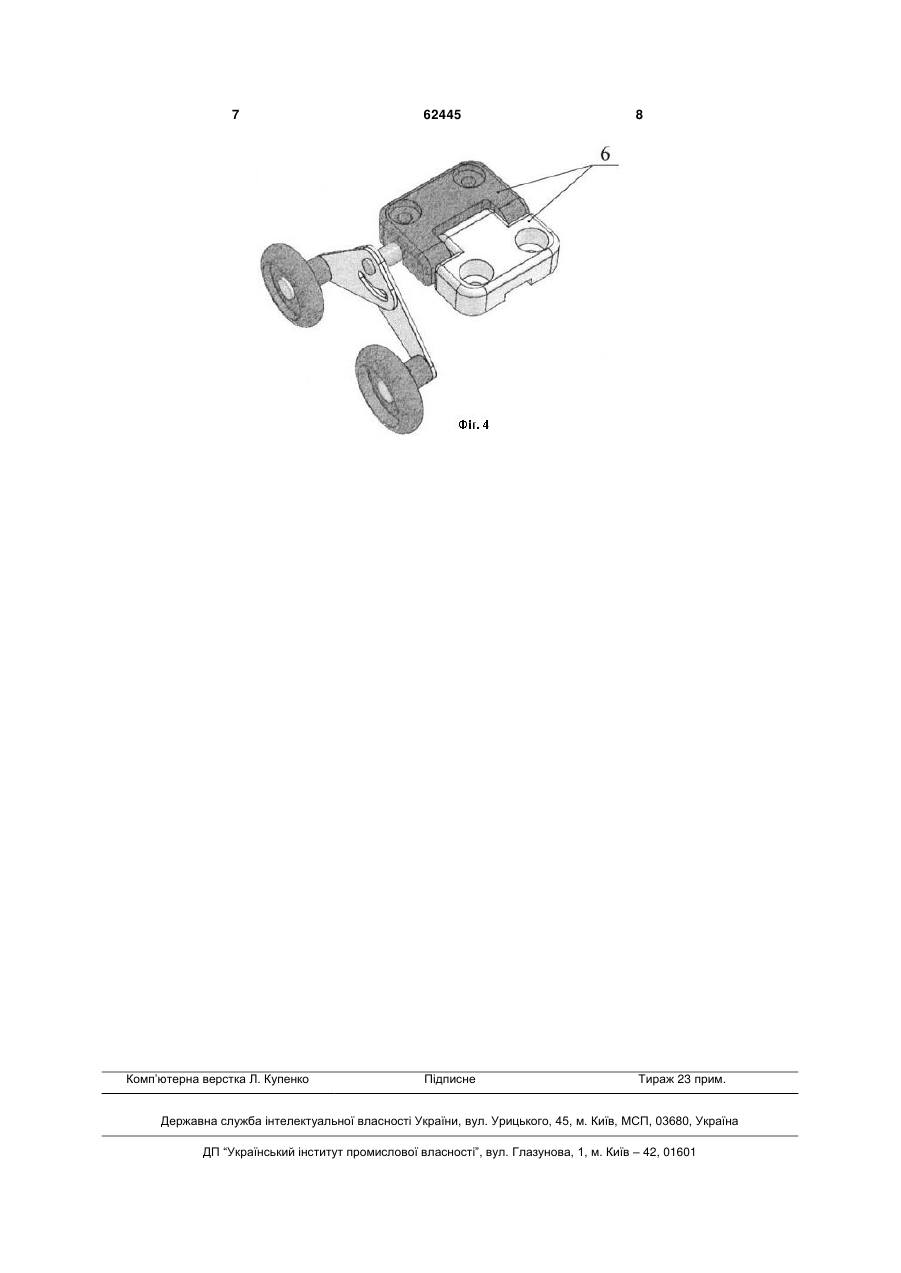

Вузол переміщення полотна секційних воріт

1. Вузол переміщення полотна секційних воріт, що містить два елементи обертання, наприклад ролики, що котяться по напрямній, дві пластини ножиців, з одного вузького кінця яких закріплені сталеві осі роликів, на яких обертаються елементи обертання, наприклад ролики, а інші кінці з'єднані між собою і обертаються на спільній осі, що встановлена в петлях, які закріплені на 3 значно вужчою за задню, внаслідок чого різна маса пластин ножиців зумовлює неоднаковий тиск на ролики і, відповідно, неможливість досягти такого положення, коли обидва ролика не мають зазору з поверхнею напрямної, а по-друге, неможливістю фіксації певного положення пластин ножиців відносно одне одного. Таким чином у відомому пристрої забезпечити сполучення роликів з напрямною без зазору неможливо просто регулюванням відстані між пластинами ножиців, тому для притиску переднього ролика до напрямної і використовують притискну пружину. В основу корисної моделі поставлено задачу вдосконалення вузла переміщення полотна секційних воріт, в якому шляхом конструктивних змін у пластинах ножиців і зміни матеріалу роликів забезпечується обертання роликів без використання підшипників кочення і досягнення сполучення роликів з напрямною без зазору шляхом регулювання і фіксування відстані між пластинами ножиців без застосування додаткового пружного елементу, що призводить до значного спрощення вузла, підвищення його надійності, внаслідок плавності переміщення роликів по напрямній, а також до здешевлення. Поставлена задача вирішується тим, що у вузлі переміщення полотна секційних воріт, що містить два елементи обертання, наприклад ролики, що котяться по напрямній, дві пластини ножиців, з одного вузького кінця яких закріплені сталеві осі роликів, на яких обертаються елементи обертання, наприклад ролики, а інші кінці з'єднані між собою і обертаються на спільній осі, що встановлена в петлях, які закріплені на стиках секцій полотна воріт, при цьому пластини ножиців виконані з можливістю регулювання положення відносно одне одного, згідно з корисною моделлю новим є те, що пластини ножиців виконані близькими до однакової конфігурації, з можливістю фіксування положення відносно одне одного, а елементи обертання, наприклад ролики, виконані з високоміцного полімеру, що не потребує змащення і стійкого до стирання. Новим також є те, що для регулювання і фіксування положення відносно одне одного на пластинах ножиців в одному і тому ж місці виконані дугоподібні отвори з болтом і різьбовою гайкою. Між сукупністю суттєвих ознак корисної моделі, що заявляється, і технічним результатом, що досягається, існує наступний причиннонаслідковий зв'язок. Конструктивні зміни у пластинах ножиців і зміна матеріалу роликів, а саме виконання пластин ножиців близькими до однакової конфігурації, з можливістю фіксування положення відносно одне одного, і виконання елементів обертання, наприклад роликів, з високоміцного полімеру, що не потребує змащення і стійкого до стирання, у сукупності з відомими ознаками корисної моделі, що заявляється, забезпечує, по-перше, однаковий тиск пластин ножиців на обидва ролики і, відповідно, можливість сполучення одночасно обох роликів з поверхнею напрямної без зазору шляхом регулювання і фіксування відстані між пластинами ножиців без застосування притискної пружини, а 62445 4 по-друге, утворення ковзної пари полімерних роликів зі стальною віссю роликів, що усуває необхідність застосування підшипників кочення. В результаті досягається спрощення і здешевлення конструкції за рахунок невикористання додаткових конструктивних елементів і підвищення надійності роботи вузла, внаслідок плавного, без задирів і биття, кочення роликів по поверхні напрямної. Крім цього, забезпечуються зменшення стирання і зношування роликів, відсутність слідів на поверхні напрямної, внаслідок зниження тертя з поверхнею напрямної, що призводить до надійного утримання роликів точно у площині переміщення, а також забезпечується зменшення шуму і підвищення корозієстійкості роликів. Сутність запропонованої корисної моделі пояснюється кресленнями, де на фіг. 1 зображений загальний вигляд стику секцій полотна секційних воріт з вузлом переміщення полотна; на фіг. 2 загальний вигляд вузла переміщення полотна секційних воріт; на фіг. 3 - загальний вигляд вузла переміщення полотна секційних воріт з металевими петлями; на фіг. 4 - загальний вигляд вузла переміщення полотна секційних воріт з полімерними петлями. Вузол переміщення полотна секційних воріт (фіг. 1, 2) містить два елементи обертання, наприклад ролики 1, що котяться по внутрішній поверхні напрямної 2, дві однакової трикутної форми пластини ножиців 3, з одного вузького кінця яких закріплені малі сталеві осі роликів 4, на яких обертаються ролики 1, а інші кінці з'єднані між собою і обертаються на спільній великій осі 5, що встановлена у петлях 6, які закріплені на стиках секцій 7 полотна воріт. Пластини ножиців 3 виконані з можливістю регулювання і фіксування положення відносно одне одного, для чого на пластинах ножиців 3 в одному і тому ж місці наявні дугоподібні отвори 8 з болтом 9 і різьбовою гайкою (на кресленнях не показана). Ролики 1 виконані з високоміцного полімеру, не потребуючого змащення і стійкого до стирання. Петлі 6 можуть бути виконані металевими (фіг. 3) або з високоміцного полімеру (фіг. 4). Вузол переміщення полотна секційних воріт працює таким чином. При відкриванні або закриванні секційних воріт полімерні ролики 1 вузла переміщення полотна котяться по напрямній 2, тим самим переміщуючи секції 7. Ролики 1 утворюють зі сталевими осями роликів 4 ковзні пари, що забезпечує легке плавне обертання без підшипників кочення. Зміною відстані між вузькими кінцями пластин ножиців 3 регулюють зазор між поверхнями роликів 1 і напрямною 2. Це положення фіксують за допомогою болта 9 з різьбовою гайкою, які встановлюють і закріплюють у отворах 8. Перед регулюванням для забезпечення відсутності зазору пластини ножиців 3 встановлюють на максимально можливій близькій відстані між собою. Переміщення полотна воріт здійснюється плавно, безшумно, з можливістю регулювання секцій воріт за глибиною. 5 62445 6 7 Комп’ютерна верстка Л. Купенко 62445 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
