Сепаратор-уловлювач перегонної колони

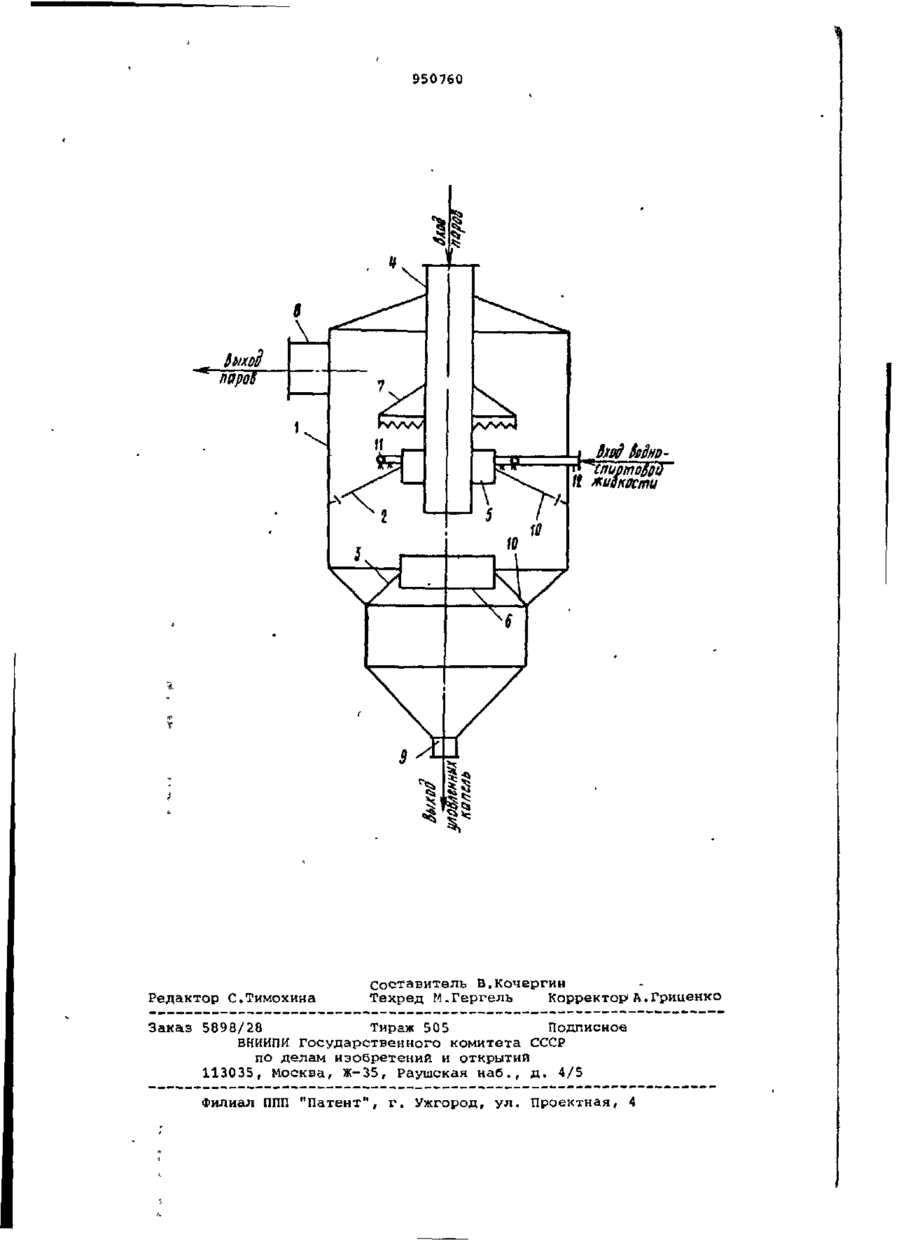

Союз Советский Социалистический (61) Дополнительное к авт. свид-ву (22) Заявлено 18.06.80 (21) 2989271/28-13 С 12 V 1/00 //В 01 D 45/06 с присоединением заявки № Государственный комитет СССР по делам изобретений и открытий (23) Приоритет Опубликовано 15.0882 Бюллетень №30 Дата опубликования о п и с а н и я (72) Авторы изобретения (71) Заявитель ;si)M.Kn. 3 663.551. .418(088.8) 15.08.82 В.Г.Артюхов, Е,А.Михненко и В.П.Ковальчук Украинский научно-исследовательский институт спиртовой и ликеро-водочной промышленности (54) ЛОВУШКА-СЕПАРАТОР ПЕРЕГОННОЙ КОЛОННЫ Изобретение относится к спиртовой промышленности, в частности к сепарационным устройствам для систем газ (пар) - жидкость - взвешенные частицы и может быть использовано в гидролизной промышленности. Известна ловушка-сепаратор перегонной колонны, содержащая корпус, разделенный на сепарационные камеры перегородками с переходными патрубками, расположенные в нем отбойное и оросительное устройства и патрубки соответственно ввода пара, вывода очищенного пара и уловленных капель 10 и частиц С 1]. Однако известная ловушка-сепаратор имеет сложную конструкцию, большое гидравлическое сопротивление и низкую скорость процесса сепарации. Цель изобретения - упрощение конструкции и ускорение процесса сепарирования . Поставленная цель достигается тем, что в ловушке-сепараторе перегонной колонны, содержащем корпус, разделенный на сопарационные камеры перегородками с переходными патрубками, расположенные в нем отбойное и оросительное устройства и патрубки соответственно ввода пара, вывода 20 25 30 очищенного пара и уловленных капель и частиц, отбойное устройство и каждая перегородка выполнены в виде усеченного конуса, обращенного большим основанием к патрубку вывода уловленных капель и частиц, причем отбойное устройство расположено над оросительным устройством и закреплено на патрубке ввода пара, а в перегородках, по их периферии, выполнены дренажные отверстия. При этом отношение диаметра каждого переходного патрубка к диаметру патрубка, ввода ла.ра равно 1,4-1,45, а расстояние от выводного конца патрубка ввода пара до переходного патрубка нижней сепарационной камеры составляет 0,2-0,25 диаметра патрубка ввода пара. Кроме того, отбойное устройство снабжено зубчатой кромкой, установленной на большем основании усеченного конуса и направленной зубпами к оросительному устройству. На чертеже схематически изображена ловушка-сепаратор перегонной колонны. Ловушка-сепаратор состоит из корпуса 1, который разделен перегородками 2 и 3 на три сепарационные ка 950760 меры, патрубка 4 ввода пара, коаксиально установленных переходных патрубков 5 и 6, отбойного устройства 7, патрубка 8 вывода очищенного пара, патрубка 9 аывода уловленных капель и частиц. Перегородки 2 и 3 имеют по периферии дренажные отверстия 10 t Ловушка-сепаратор имеет оросительное устройство 11 с патрубком 12 для подвода водно-спистовой жидкости. Ловушка-сепаратор перегонной 10 колонны работает следующим образом. Смесь газ ( пар; - жидкость - взве-f шенные частицы поступает в патрубок 4 ввода пара, где получает направленное движение и на выходе из пат14 рубка смесь разделяется на два потока. Первый поток, преимущественно содержащий капли жидкости и частицы бражки, за счет значительных инерционных сил проходит через коаксиально установленный переходной патрубок 6 20 в нижнюю сепарационную камеру ловушки-сепаратора, где происходит осаждение отсепарированных частиц и капель. На стенках нижней сепарационной камеры за счет сил поверхностно- 25 го натяжения образуется тонкая жидкостная пленка, выполняющая роль коалесцмнатора мельчайших капель жидкости. В то же время за счет кинетической энергии потока разделяемой 30 смеси уловленная жидкость и взвешенные частицы непрерывно удаляются через патрубок 9, При этом, если сепарации подвергается пар с унесенной пеной, кинетическая энергия потока, капли жидкости и взвешенные частицы разрушают пену и удаляют ее из устройства. Второй поток, состоящий преимущественно из пара, при выходе из патрубка 4 расширяется и меняет направ- 40 ление движения. Незначительная часть капель, увлеченная расширяющимся паром, за счет возникающих при повороте потока центробежных сил выделяется на стенках средней сепарацион- 45 ной камеры и на перегородках 2 и 3. Пар из средней сепарационной камеры через коаксиально установленный патрубок 5 поступает на отбойное устройство 7, где происходит выделение 50 оставшейся жидкой фазы. Через патрубок 12 и оросительное устройство 11 осуществляется непрерывная промывка ловушки-сепаратора водно-спиртовой жидкостью, поступаю- 55 щей , например, из конденсатора перегонной колонны» Отсепарированные капли и частицы черезадренажные отверстия 10 посту пают в нижнюю сепарационную камеру и через патрубок 9 отводятся из устройства . Ловушка-сепаратор перегонной колонны обеспечивает возможность упрощения конструкции и ускорения процесса сепарации за счет исключения движущихся частей, тел сложной конфигурации, слоя насадки, систем регулирования уровня жидкости и рециркуляции, причем скорость процесса сепарации увеличивается за счет снижения гидравлического сопротивления ловушки-сепаратора. , Формула изобретения 1. Ловушка-сепаратор перегонной колонны, содержащая корпус, разделенный на сепарационные камеры перегородками q переходными патрубками, расположенные в нем отбойное и оросительное устройства и патрубки соответственно ввода пара, вывода очищенного пара и уловленных капель и частиц, о т л и ч а ю щ а я с я тем, что, с целью упрощения кбнструкции и ускорения процесса сепарирования, отбойное устройство и каждая перегородка выполнены в виде усеченного конуса, обращенного большим основанием к патрубку вывода уловленных капель и частиц, причем отбойное устройство расположено над оросительным устройством и закреплено на патрубке ввода пара, а в перегородках, по их периферии, выполнены дренажные отверстия. 2. Ловушка-сепаратор по п.1, о тл и ч а ю щ а я с я тем, что отношение диаметра каждого переходного патрубка к диаметру патрубка ввода пара равно 1,4-1,45, а расстояние от выводного конца патрубка ввода пара до переходного патрубка нижней сепарационной камеры составляет 0,2-0,25 диаметра патрубка ввода пара. 3. Ловушка-сепаратор по п.1, о тл и ч а ю щ а я с я тем, что отбойное устройство снабжено зубчатой кромкой, установленной на большем основании усеченного конуса и направленной зубцами к оросительному устройству. Источники информации, принятые во внимание при экспертизе 1. Авторское свидетельство СССР №542534, кл. В 01 D 45/00, 1975. 950760 Редактор С.Тимохина Составитель В.Кочергин Техред М.Гергель Корректор А.Гриценко Заказ 5898/28 Тираж 505 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород» ул. Проектная, 4
