Циклонно-ротаційний пиловловлювач (црп)

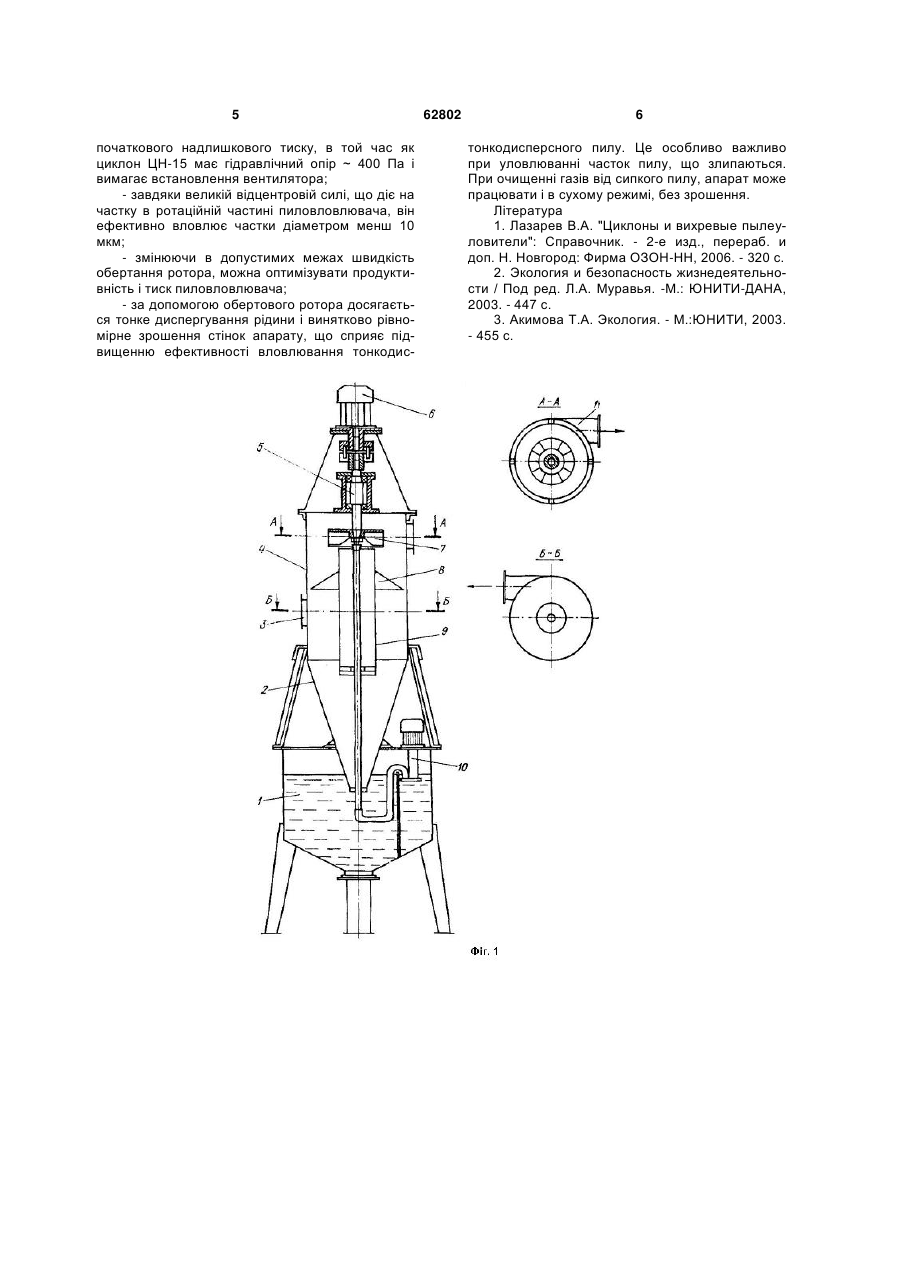

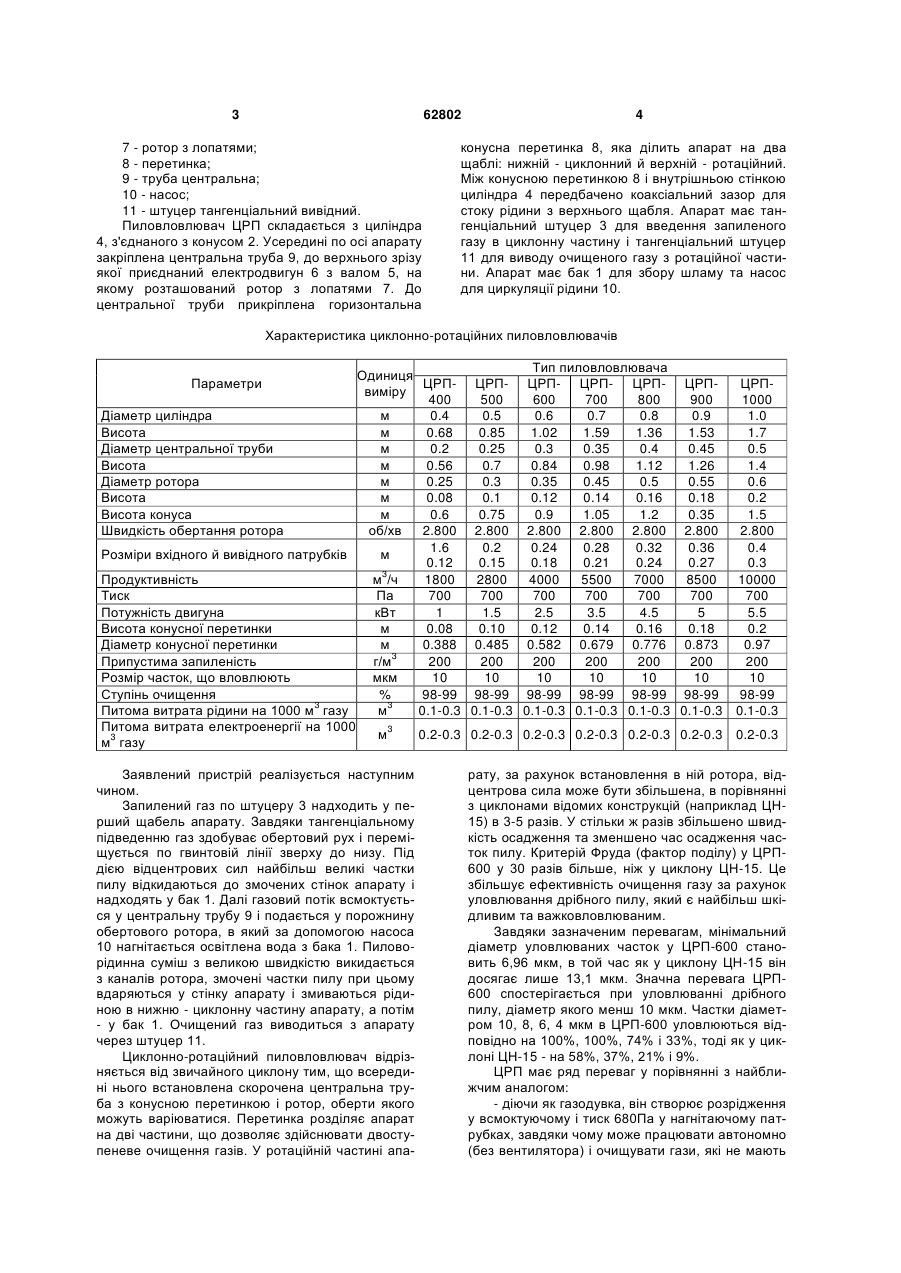

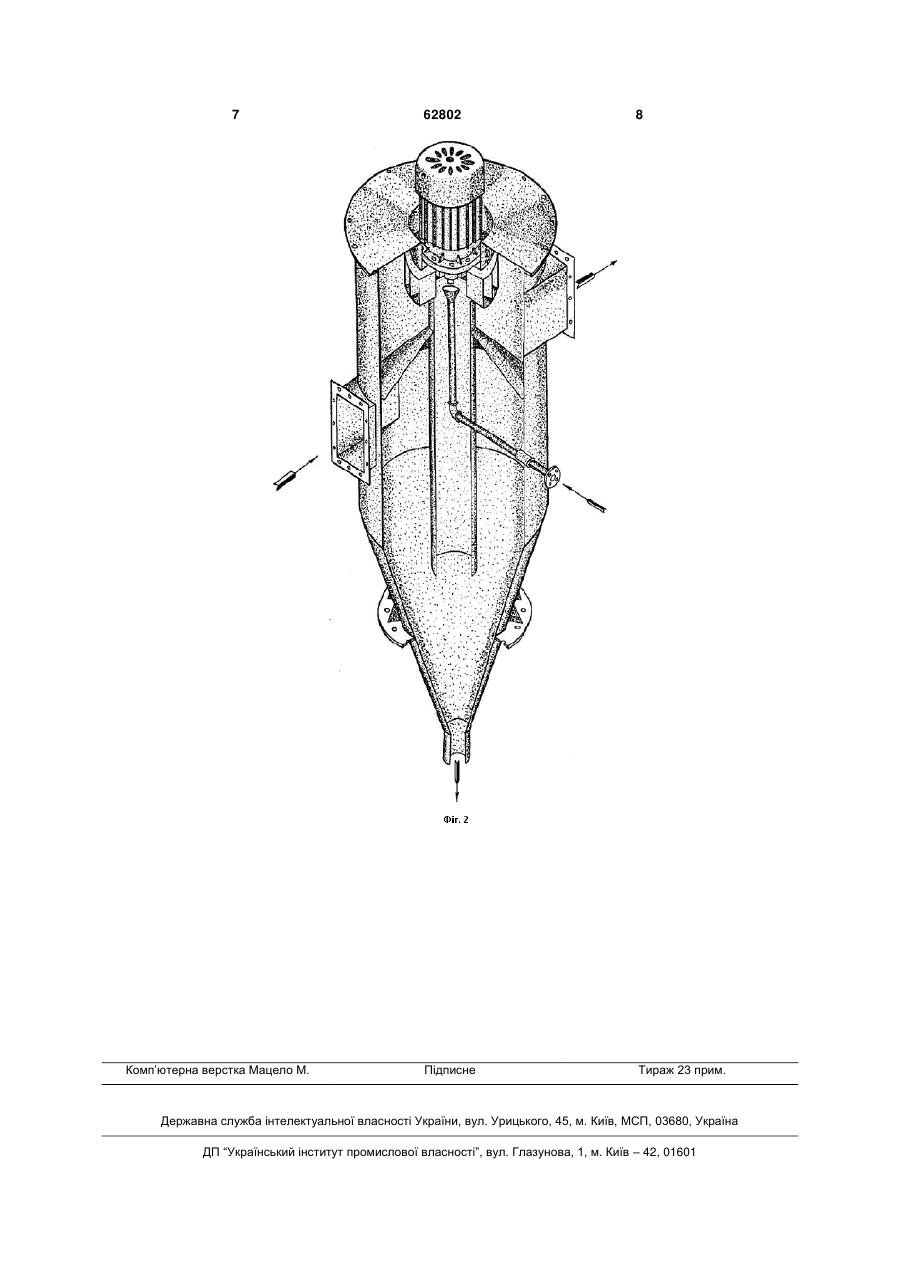

Циклонно-ротаційний пиловловлювач (ЦРП), що складається з циклона для попередньої очистки газу від пилу, який відрізняється тим, що він додатково містить верхню ротаційну частину такого ж діаметра, як циклонна, і складається з циліндра (корпуса), центральної труби, ротора, насадженого на вал двигуна, закріпленого на кришці 3 62802 7 - ротор з лопатями; 8 - перетинка; 9 - труба центральна; 10 - насос; 11 - штуцер тангенціальний вивідний. Пиловловлювач ЦРП складається з циліндра 4, з'єднаного з конусом 2. Усередині по осі апарату закріплена центральна труба 9, до верхнього зрізу якої приєднаний електродвигун 6 з валом 5, на якому розташований ротор з лопатями 7. До центральної труби прикріплена горизонтальна 4 конусна перетинка 8, яка ділить апарат на два щаблі: нижній - циклонний й верхній - ротаційний. Між конусною перетинкою 8 і внутрішньою стінкою циліндра 4 передбачено коаксіальний зазор для стоку рідини з верхнього щабля. Апарат має тангенціальний штуцер 3 для введення запиленого газу в циклонну частину і тангенціальний штуцер 11 для виводу очищеного газу з ротаційної частини. Апарат має бак 1 для збору шламу та насос для циркуляції рідини 10. Характеристика циклонно-ротаційних пиловловлювачів Тип пиловловлювача Одиниця ЦРП- ЦРП- ЦРП- ЦРП- ЦРП- ЦРПЦРПвиміру 400 500 600 700 800 900 1000 Діаметр циліндра м 0.4 0.5 0.6 0.7 0.8 0.9 1.0 Висота м 0.68 0.85 1.02 1.59 1.36 1.53 1.7 Діаметр центральної труби м 0.2 0.25 0.3 0.35 0.4 0.45 0.5 Висота м 0.56 0.7 0.84 0.98 1.12 1.26 1.4 Діаметр ротора м 0.25 0.3 0.35 0.45 0.5 0.55 0.6 Висота м 0.08 0.1 0.12 0.14 0.16 0.18 0.2 Висота конуса м 0.6 0.75 0.9 1.05 1.2 0.35 1.5 Швидкість обертання ротора об/хв 2.800 2.800 2.800 2.800 2.800 2.800 2.800 1.6 0.2 0.24 0.28 0.32 0.36 0.4 Розміри вхідного й вивідного патрубків м 0.12 0.15 0.18 0.21 0.24 0.27 0.3 3 Продуктивність м /ч 1800 2800 4000 5500 7000 8500 10000 Тиск Па 700 700 700 700 700 700 700 Потужність двигуна кВт 1 1.5 2.5 3.5 4.5 5 5.5 Висота конусної перетинки м 0.08 0.10 0.12 0.14 0.16 0.18 0.2 Діаметр конусної перетинки м 0.388 0.485 0.582 0.679 0.776 0.873 0.97 3 Припустима запиленість г/м 200 200 200 200 200 200 200 Розмір часток, що вловлюють мкм 10 10 10 10 10 10 10 Ступінь очищення % 98-99 98-99 98-99 98-99 98-99 98-99 98-99 3 3 Питома витрата рідини на 1000 м газу м 0.1-0.3 0.1-0.3 0.1-0.3 0.1-0.3 0.1-0.3 0.1-0.3 0.1-0.3 Питома витрата електроенергії на 1000 3 м 0.2-0.3 0.2-0.3 0.2-0.3 0.2-0.3 0.2-0.3 0.2-0.3 0.2-0.3 3 м газу Параметри Заявлений пристрій реалізується наступним чином. Запилений газ по штуцеру 3 надходить у перший щабель апарату. Завдяки тангенціальному підведенню газ здобуває обертовий рух і переміщується по гвинтовій лінії зверху до низу. Під дією відцентрових сил найбільш великі частки пилу відкидаються до змочених стінок апарату і надходять у бак 1. Далі газовий потік всмоктується у центральну трубу 9 і подається у порожнину обертового ротора, в який за допомогою насоса 10 нагнітається освітлена вода з бака 1. Пиловорідинна суміш з великою швидкістю викидається з каналів ротора, змочені частки пилу при цьому вдаряються у стінку апарату і змиваються рідиною в нижню - циклонну частину апарату, а потім - у бак 1. Очищений газ виводиться з апарату через штуцер 11. Циклонно-ротаційний пиловловлювач відрізняється від звичайного циклону тим, що всередині нього встановлена скорочена центральна труба з конусною перетинкою і ротор, оберти якого можуть варіюватися. Перетинка розділяє апарат на дві частини, що дозволяє здійснювати двоступеневе очищення газів. У ротаційній частині апа рату, за рахунок встановлення в ній ротора, відцентрова сила може бути збільшена, в порівнянні з циклонами відомих конструкцій (наприклад ЦН15) в 3-5 разів. У стільки ж разів збільшено швидкість осадження та зменшено час осадження часток пилу. Критерій Фруда (фактор поділу) у ЦРП600 у 30 разів більше, ніж у циклону ЦН-15. Це збільшує ефективність очищення газу за рахунок уловлювання дрібного пилу, який є найбільш шкідливим та важковловлюваним. Завдяки зазначеним перевагам, мінімальний діаметр уловлюваних часток у ЦРП-600 становить 6,96 мкм, в той час як у циклону ЦН-15 він досягає лише 13,1 мкм. Значна перевага ЦРП600 спостерігається при уловлюванні дрібного пилу, діаметр якого менш 10 мкм. Частки діаметром 10, 8, 6, 4 мкм в ЦРП-600 уловлюються відповідно на 100%, 100%, 74% і 33%, тоді як у циклоні ЦН-15 - на 58%, 37%, 21% і 9%. ЦРП має ряд переваг у порівнянні з найближчим аналогом: - діючи як газодувка, він створює розрідження у всмоктуючому і тиск 680Па у нагнітаючому патрубках, завдяки чому може працювати автономно (без вентилятора) і очищувати гази, які не мають 5 початкового надлишкового тиску, в той час як циклон ЦН-15 має гідравлічний опір ~ 400 Па і вимагає встановлення вентилятора; - завдяки великій відцентровій силі, що діє на частку в ротаційній частині пиловловлювача, він ефективно вловлює частки діаметром менш 10 мкм; - змінюючи в допустимих межах швидкість обертання ротора, можна оптимізувати продуктивність і тиск пиловловлювача; - за допомогою обертового ротора досягається тонке диспергування рідини і винятково рівномірне зрошення стінок апарату, що сприяє підвищенню ефективності вловлювання тонкодис 62802 6 тонкодисперсного пилу. Це особливо важливо при уловлюванні часток пилу, що злипаються. При очищенні газів від сипкого пилу, апарат може працювати і в сухому режимі, без зрошення. Література 1. Лазарев В.А. "Циклоны и вихревые пылеуловители": Справочник. - 2-е изд., перераб. и доп. Н. Новгород: Фирма ОЗОН-НН, 2006. - 320 с. 2. Экология и безопасность жизнедеятельности / Под ред. Л.А. Муравья. -М.: ЮНИТИ-ДАНА, 2003. - 447 с. 3. Акимова Т.А. Экология. - М.:ЮНИТИ, 2003. - 455 с. 7 Комп’ютерна верстка Мацело М. 62802 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
