Засувка з клиново-паралельним затвором і захисним піддоном

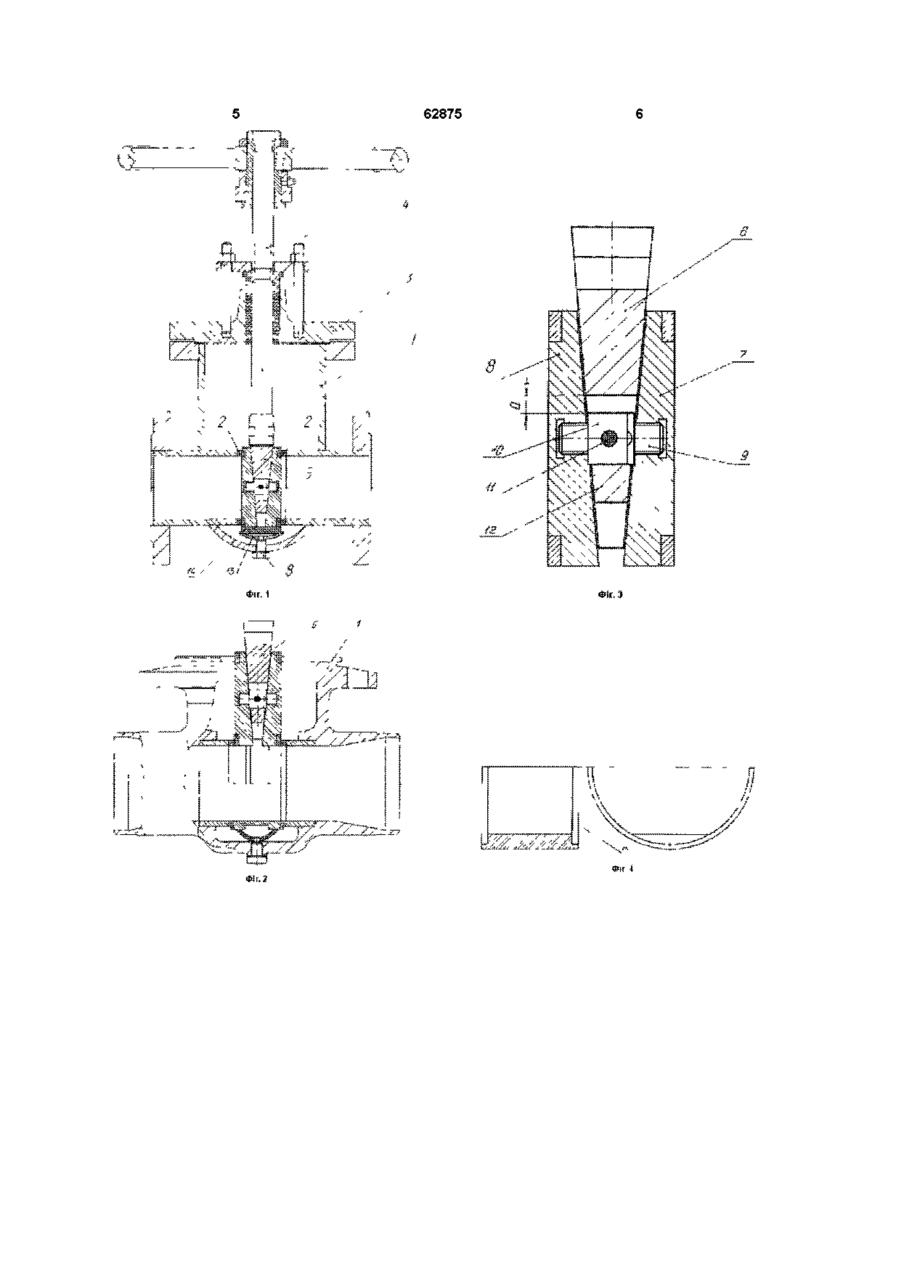

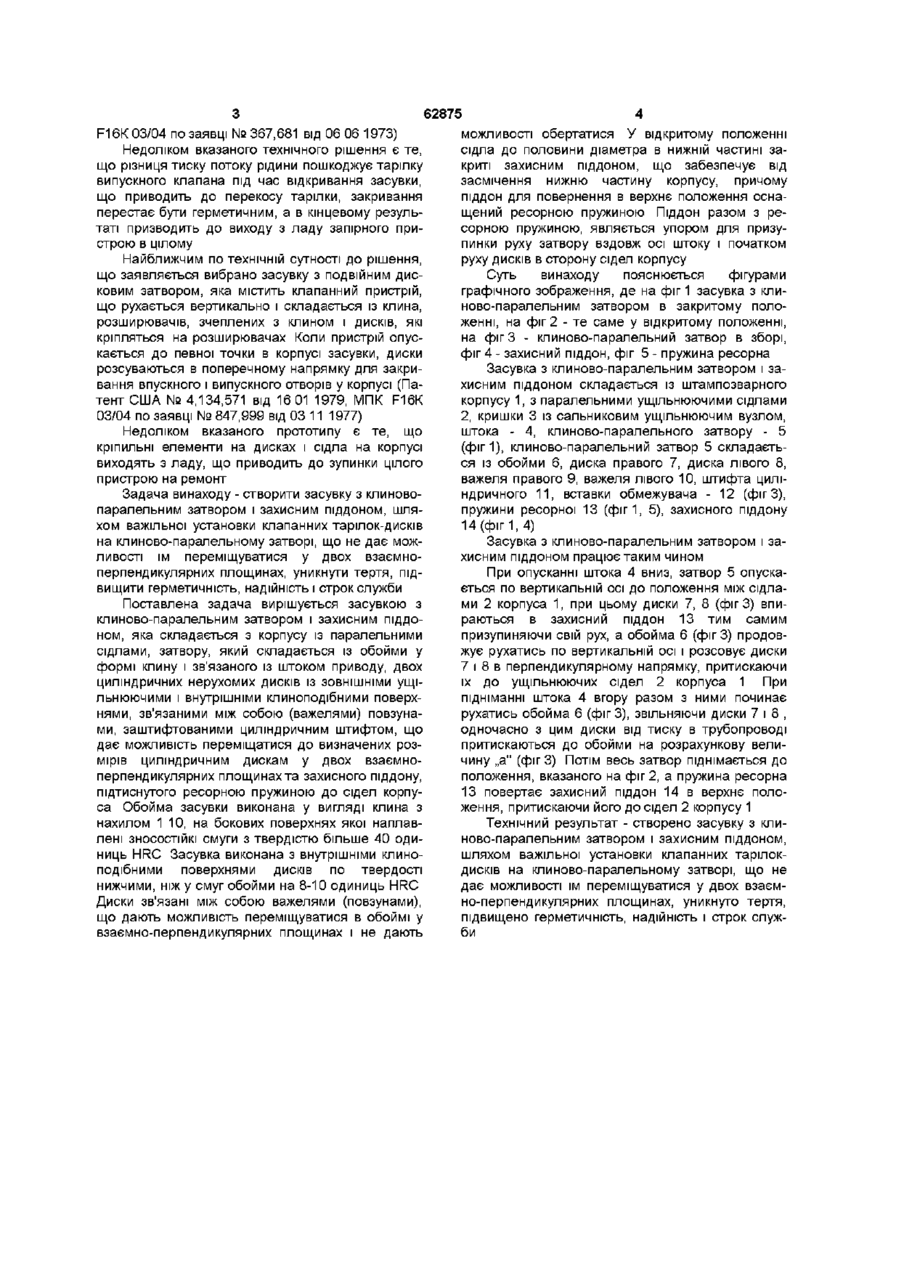

1 Засувка з клиново-паралельним затвором і захисним піддоном, яка складається з корпусу з клиноподібним затвором, виконаним з можливістю вертикального переміщення, та встановлених на ньому дисків з можливістю поперечного переміщення, яка відрізняється тим, що корпус виконаний з паралельними сідлами, затвор складається з обойми у формі клина, обойма зв'язана зі штоком приводу, два циліндричні нерухомі диски із ЗОВНІШНІМИ ущільнюючими і внутрішніми клиноподібними поверхнями зв'язані між собою повзунами, заштифтованими циліндричним штифтом з можливістю переміщення у двох взаємно перпендикулярних площинах, а захисний піддон виконаний з ресорною пружиною, яка підтискає його до сідел корпусу 2 Засувка із клиново-паралельним затвором і захисним піддоном за п 1, яка відрізняється тим, що обойма виконана у вигляді клина з нахилом 1 10, на бокових поверхнях якої наплавлені ЗНОСОСТІЙКІ смуги із твердістю більше 40 одиниць HRC 3 Засувка із клиново-паралельним затвором і захисним піддоном за п 1 , яка відрізняється тим, що внутрішні клиноподібні поверхні дисків по твердості нижчі від смуг обойми на 8-10 одиниць HRC 4 Засувка із клиново-паралельним затвором і захисним піддоном за п 1, яка відрізняється тим, що диски жорстко зв'язані між собою повзунами з можливістю переміщення тільки у взаємно перпендикулярних площинах 5 Засувка із клиново-паралельним затвором і захисним піддоном за п 1, яка відрізняється тим, що у відкритому положенні ущільнюючі кільця до половини діаметра в нижній частині закриті піддоном, що захищає від засмічення нижню частину корпусу 6 Засувка із клиново-паралельним затвором і захисним піддоном за п 1, яка відрізняється тим, що піддон, для повернення у верхнє положення при відкриванні засувки, оснащений ресорною пружиною 7 Засувка із клиново-паралельним затвором і захисним піддоном за п 1, яка відрізняється тим, що піддон разом з ресорною пружиною є упором для призупинення руху затвора вздовж осі штока і початку руху дисків в сторону сідел корпусу ю 00 (О Винахід відноситься до засувок узагалі, і, зокрема, до засувок, у котрих пара клапанних тарілок рухається вздовж осі до точки між двома сідлами, а потім у поперечному напрямку розсуваються від осі для закривання впускного і випускного отворів засувки, й може бути використаний для перекривання трубопроводів великого діаметра на атомних енергетичних, газокомпресорних установках, в інших галузях народного господарства, де є необхідність герметичного перекривання об'ємів великого перерізу під високим тиском Відома засувка з подвійним дисковим затвором, яка містить тарілки, що обертаються й опускаються до певної точки вздовж корпуса, після чого тарілки розсуваються в поперечному напрям ку для закривання впускного і випускного отворів засувки Інколи, при застосуванні таких засувок, різниця тисків потоку рідини пошкоджує тарілку випускного клапана під час відкривання засувки Щоб запобігти цьому небажаному ефекту, клапанна тарілка у низхідному каналі оснащується парою протилежних, виступаючих в бік плечей При поперечному русі тарілка, ці плечі перехоплюються лапками, розміщеними в корпусі Якщо через перекошування тарілки одне плече зачеплене з виступом, в той час коли тарілки піднімаються, виникаюча в результаті цього обертальна сила заставляє тарілку у низхідному каналі обертатися, звільняючи запірний пристрій низхідного каналу (Патент США № 3 315 868 від 11 06 1974, МПК F16K 03/04 по заявці № 367,681 від 06 06 1973) Недоліком вказаного технічного рішення є те, що різниця тиску потоку рідини пошкоджує тарілку випускного клапана під час відкривання засувки, що приводить до перекосу тарілки, закривання перестає бути герметичним, а в кінцевому результаті призводить до виходу з ладу запірного пристрою в цілому Найближчим по технічній сутності до рішення, що заявляється вибрано засувку з подвійним дисковим затвором, яка містить клапанний пристрій, що рухається вертикально і складається із клина, розширювачів, зчеплених з клином і дисків, які кріпляться на розширювачах Коли пристрій опускається до певної точки в корпусі засувки, диски розсуваються в поперечному напрямку для закривання впускного і випускного отворів у корпусі (Патент США № 4,134,571 від 16 01 1979, МПК F16K 03/04 по заявці № 847,999 від 03 11 1977) Недоліком вказаного прототипу є те, що кріпильні елементи на дисках і сідла на корпусі виходять з ладу, що приводить до зупинки цілого пристрою на ремонт Задача винаходу - створити засувку з клиновопаралельним затвором і захисним піддоном, шляхом важільної установки клапанних тарілок-дисків на клиново-паралельному затворі, що не дає можливості їм переміщуватися у двох взаємноперпендикулярних площинах, уникнути тертя, підвищити герметичність, надійність і строк служби Поставлена задача вирішується засувкою з клиново-паралельним затвором і захисним піддоном, яка складається з корпусу із паралельними сідлами, затвору, який складається із обойми у формі клину і зв'язаного із штоком приводу, двох циліндричних нерухомих дисків із ЗОВНІШНІМИ ущільнюючими і внутрішніми клиноподібними поверхнями, зв'язаними між собою (важелями) повзунами, заштифтованими циліндричним штифтом, що дає можливість переміщатися до визначених розмірів циліндричним дискам у двох взаємноперпендикулярних площинах та захисного піддону, підтиснутого ресорною пружиною до сідел корпуса Обойма засувки виконана у вигляді клина з нахилом 110, на бокових поверхнях якої наплавлені ЗНОСОСТІЙКІ смуги з твердістю більше 40 одиниць HRC Засувка виконана з внутрішніми клиноподібними поверхнями дисків по твердості нижчими, ніж у смуг обойми на 8-10 одиниць HRC Диски зв'язані між собою важелями (повзунами), що дають можливість переміщуватися в обоймі у взаємно-перпендикулярних площинах і не дають 62875 можливості обертатися У відкритому положенні сідла до половини діаметра в нижній частині закриті захисним піддоном, що забезпечує від засмічення нижню частину корпусу, причому піддон для повернення в верхнє положення оснащений ресорною пружиною Піддон разом з ресорною пружиною, являється упором для призупинки руху затвору вздовж осі штоку і початком руху дисків в сторону сідел корпусу Суть винаходу пояснюється фігурами графічного зображення, де на фіг 1 засувка з клиново-паралельним затвором в закритому положенні, на фіг 2 - те саме у відкритому положенні, на фіг 3 - клиново-паралельний затвор в зборі, фіг 4 - захисний піддон, фіг 5 - пружина ресорна Засувка з клиново-паралельним затвором і захисним піддоном складається із штампозварного корпусу 1, з паралельними ущільнюючими сідлами 2, кришки 3 із сальниковим ущільнюючим вузлом, штока - 4, клиново-паралельного затвору - 5 (фиг 1), клиново-паралельний затвор 5 складається із обойми 6, диска правого 7, диска лівого 8, важеля правого 9, важеля лівого 10, штифта циліндричного 11, вставки обмежувача - 12 (фіг 3), пружини ресорної 13 (фіг 1, 5), захисного піддону 14 (фіг 1, 4) Засувка з клиново-паралельним затвором і захисним піддоном працює таким чином При опусканні штока 4 вниз, затвор 5 опускається по вертикальній осі до положення між сідлами 2 корпуса 1, при цьому диски 7, 8 (фіг 3) впираються в захисний піддон 13 тим самим призупиняючи свій рух, а обойма 6 (фіг 3) продовжує рухатись по вертикальній осі і розсовує диски 7 і 8 в перпендикулярному напрямку, притискаючи їх до ущільнюючих сідел 2 корпуса 1 При підніманні штока 4 вгору разом з ними починає рухатись обойма 6 (фіг 3), звільняючи диски 7 і 8 , одночасно з цим диски від тиску в трубопроводі притискаються до обойми на розрахункову величину „а" (фігЗ) Потім весь затвор піднімається до положення, вказаного на фіг 2, а пружина ресорна 13 повертає захисний піддон 14 в верхнє положення, притискаючи його до сідел 2 корпусу 1 Технічний результат - створено засувку з клиново-паралельним затвором і захисним піддоном, шляхом важільної установки клапанних тарілокдисків на клиново-паралельному затворі, що не дає можливості їм переміщуватися у двох взаємно-перпендикулярних площинах, уникнуто тертя, підвищено герметичність, надійність і строк служби 62875 62875 Комп'ютерна верстка С Волобуев Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
