Двоконтурний газоповітряний теплообмінник
Номер патенту: 62934
Опубліковано: 26.09.2011
Автори: Гайдукевич Світлана Василівна, Гнатьо Михайло Васильович, Захарків Галина Семенівна, Семенов Олександр Олексійович, Гнатьо Петро Михайлович, Гнатьо Володимир Михайлович
Формула / Реферат
Двоконтурний газоповітряний теплообмінник, що виконаний у вигляді газопроводу, роздвоєного газопроводу, внутрішніх і зовнішніх сорочок з повітряними каналами, вхідного і вихідного колекторів, який відрізняється тим, що газопровід прямокутного перерізу, який в своїй нижній частині розділяється під певним кутом на два однакові газопроводи прямокутного перерізу, а у верхній частині з'єднується таким чином, що поздовжні перерізи внутрішніх і зовнішніх поверхонь газопроводів мають ромбічну форму, крім того у нижній частині роздвоєного газопроводу на його внутрішніх і зовнішніх поверхнях розміщені внутрішні і зовнішні сорочки з повітряними каналами нижнього контуру, а у верхній частині роздвоєного газопроводу на його внутрішніх і зовнішніх поверхнях розміщені внутрішні і зовнішні сорочки з повітряними каналами верхнього контуру, крім того повітряні канали внутрішніх і зовнішніх сорочок верхнього контуру у нижній частині вхідними патрубками з'єднані з вхідним колектором, а у верхній частині повітряні канали внутрішніх і зовнішніх сорочок з'єднані повітропроводами з повітряними каналами внутрішніх і зовнішніх сорочок нижнього контуру у його нижній частині, а у верхній частині повітряні канали внутрішніх і зовнішніх сорочок нижнього контуру з'єднані вихідними патрубками з вихідним колектором, крім того поверхні газоповітряного теплообмінника покриті теплоізоляційним матеріалом.
Текст

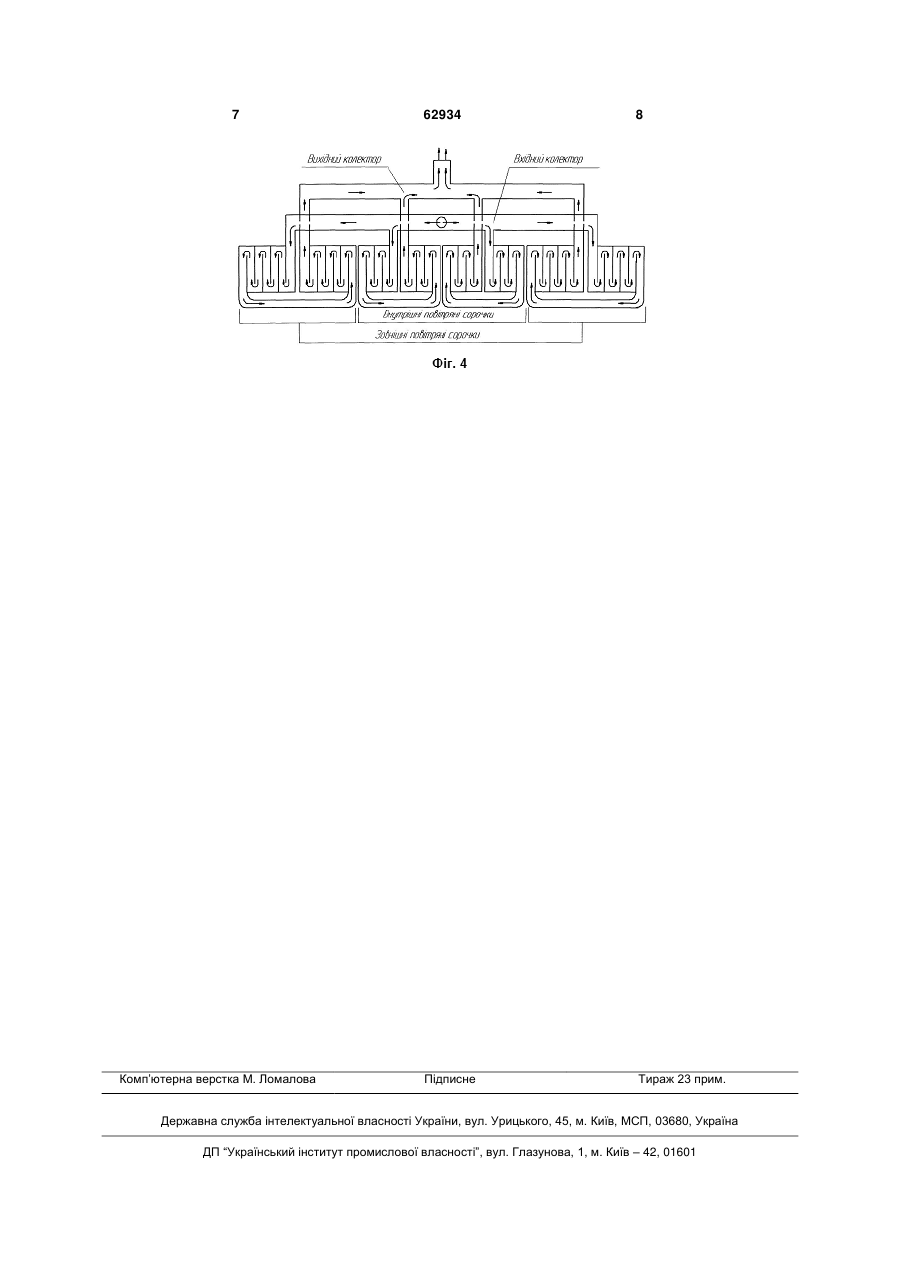

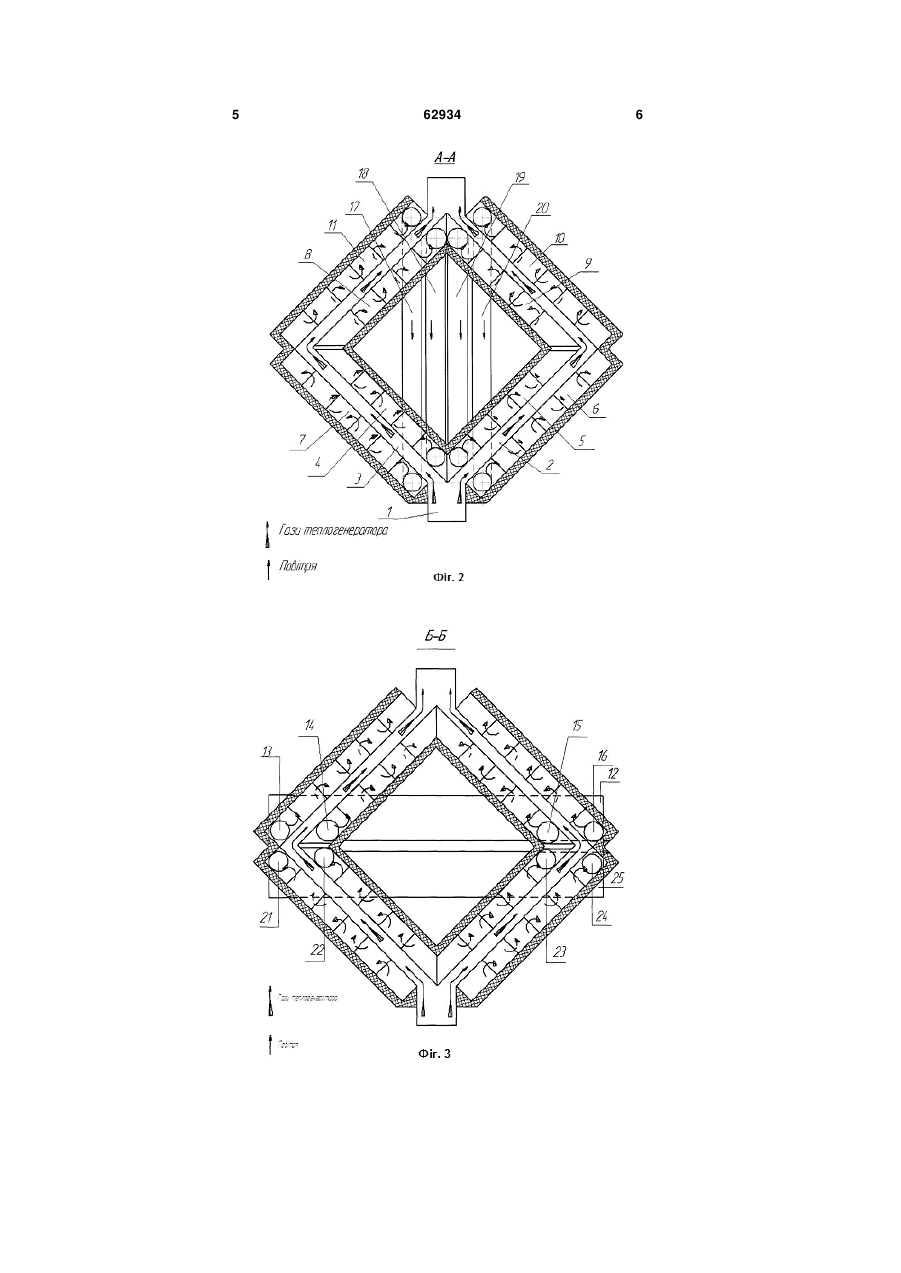

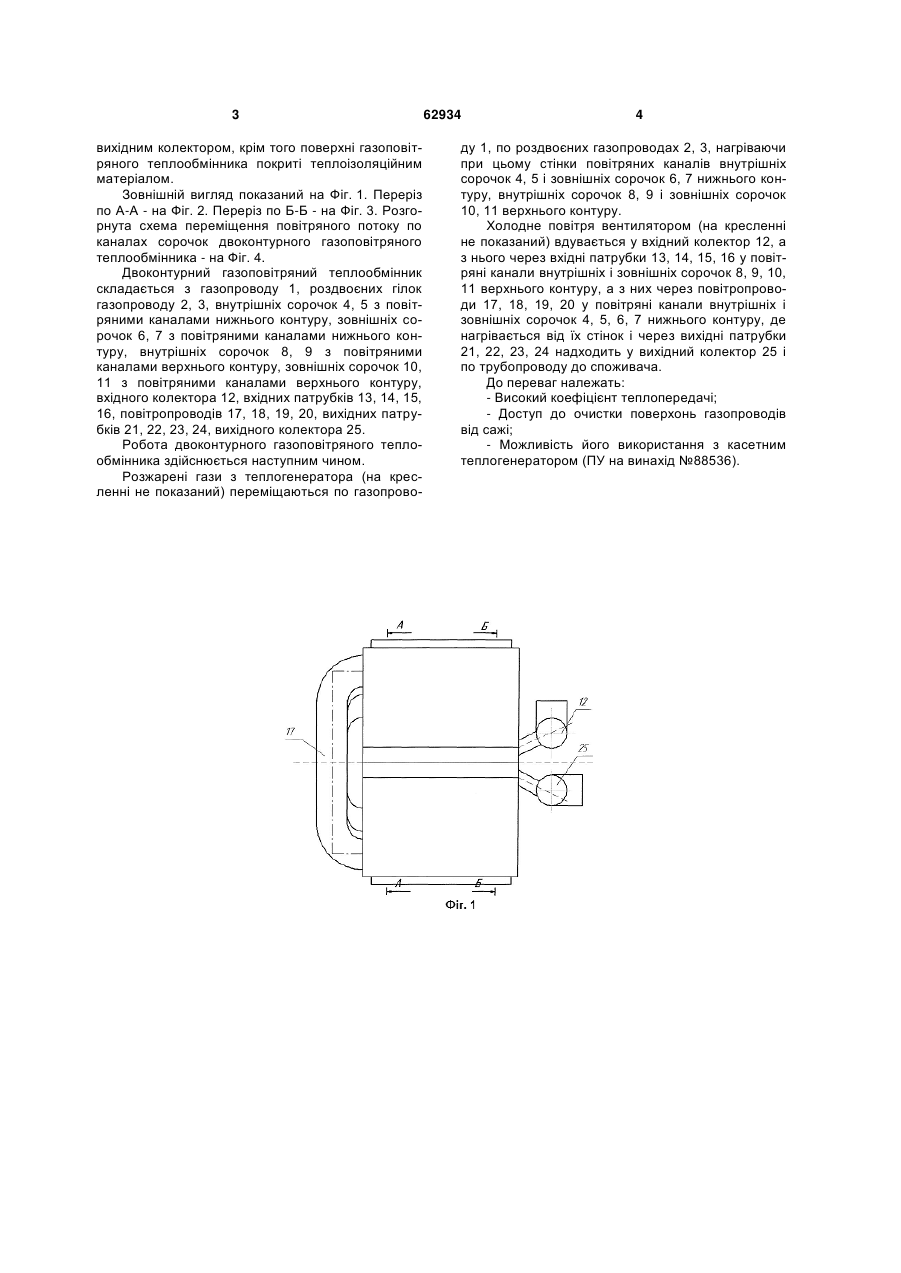

Двоконтурний газоповітряний теплообмінник, що виконаний у вигляді газопроводу, роздвоєного газопроводу, внутрішніх і зовнішніх сорочок з повітряними каналами, вхідного і вихідного колекторів, який відрізняється тим, що газопровід прямокутного перерізу, який в своїй нижній частині розділяється під певним кутом на два однакові газопроводи прямокутного перерізу, а у верхній частині з'єд U 2 (19) 1 3 вихідним колектором, крім того поверхні газоповітряного теплообмінника покриті теплоізоляційним матеріалом. Зовнішній вигляд показаний на Фіг. 1. Переріз по А-А - на Фіг. 2. Переріз по Б-Б - на Фіг. 3. Розгорнута схема переміщення повітряного потоку по каналах сорочок двоконтурного газоповітряного теплообмінника - на Фіг. 4. Двоконтурний газоповітряний теплообмінник складається з газопроводу 1, роздвоєних гілок газопроводу 2, 3, внутрішніх сорочок 4, 5 з повітряними каналами нижнього контуру, зовнішніх сорочок 6, 7 з повітряними каналами нижнього контуру, внутрішніх сорочок 8, 9 з повітряними каналами верхнього контуру, зовнішніх сорочок 10, 11 з повітряними каналами верхнього контуру, вхідного колектора 12, вхідних патрубків 13, 14, 15, 16, повітропроводів 17, 18, 19, 20, вихідних патрубків 21, 22, 23, 24, вихідного колектора 25. Робота двоконтурного газоповітряного теплообмінника здійснюється наступним чином. Розжарені гази з теплогенератора (на кресленні не показаний) переміщаються по газопрово 62934 4 ду 1, по роздвоєних газопроводах 2, 3, нагріваючи при цьому стінки повітряних каналів внутрішніх сорочок 4, 5 і зовнішніх сорочок 6, 7 нижнього контуру, внутрішніх сорочок 8, 9 і зовнішніх сорочок 10, 11 верхнього контуру. Холодне повітря вентилятором (на кресленні не показаний) вдувається у вхідний колектор 12, а з нього через вхідні патрубки 13, 14, 15, 16 у повітряні канали внутрішніх і зовнішніх сорочок 8, 9, 10, 11 верхнього контуру, а з них через повітропроводи 17, 18, 19, 20 у повітряні канали внутрішніх і зовнішніх сорочок 4, 5, 6, 7 нижнього контуру, де нагрівається від їх стінок і через вихідні патрубки 21, 22, 23, 24 надходить у вихідний колектор 25 і по трубопроводу до споживача. До переваг належать: - Високий коефіцієнт теплопередачі; - Доступ до очистки поверхонь газопроводів від сажі; - Можливість його використання з касетним теплогенератором (ПУ на винахід №88536). 5 62934 6 7 Комп’ютерна верстка М. Ломалова 62934 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюGas-to-air heat exchanger
Автори англійськоюHnatio Mykhailo Vasyliovych, Hnatio Mykhailo Васильович, Hnatio Mikhaylo Vasyliovich, Hnatio Mykhaylo Vasyliovych, Hnatio Volodymyr Mykhailovych, Zakharkiv Halyna Semenivna, Hnatio Petro Mykhailovych, Hnatio Volodymyr Mykhailovych, Semenov Oleksandr Oleksiiovych, Haidukevych Svitlana Vasylivna
Назва патенту російськоюДвухконтурный газовоздушный теплообменник
Автори російськоюГнатьо Михаил Васильевич, Захаркив Галина Семеновна, Гнатьо Петр Михайлович, Гнатьо Владимир Михайлович, Семенов Александр Алексеевич, Гайдукевич Светлана Васильевна
МПК / Мітки
Мітки: теплообмінник, газоповітряний, двоконтурний
Код посилання
<a href="https://ua.patents.su/4-62934-dvokonturnijj-gazopovitryanijj-teploobminnik.html" target="_blank" rel="follow" title="База патентів України">Двоконтурний газоповітряний теплообмінник</a>
