Захисна кришка із запобіжним кільцем і індикацією розкриття

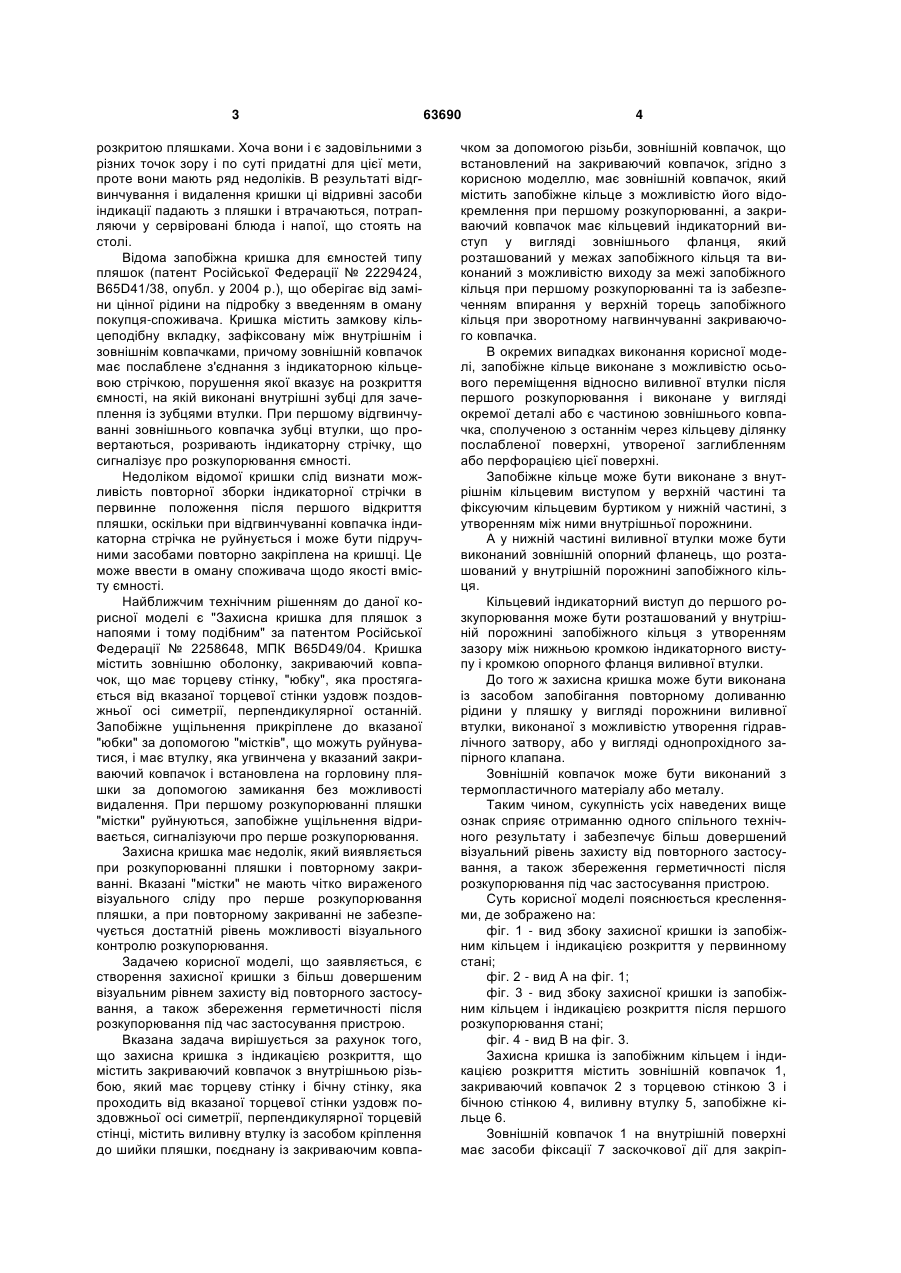

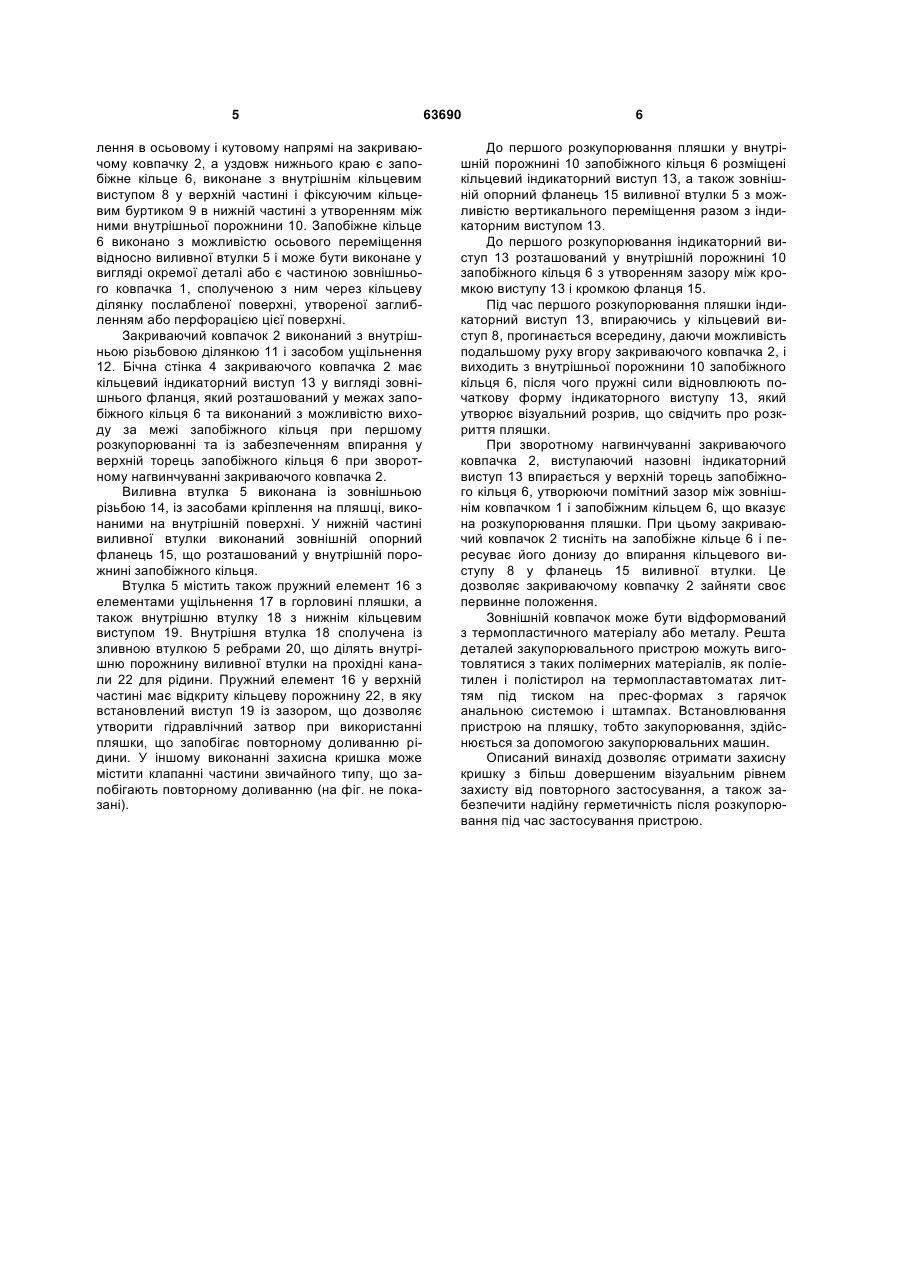

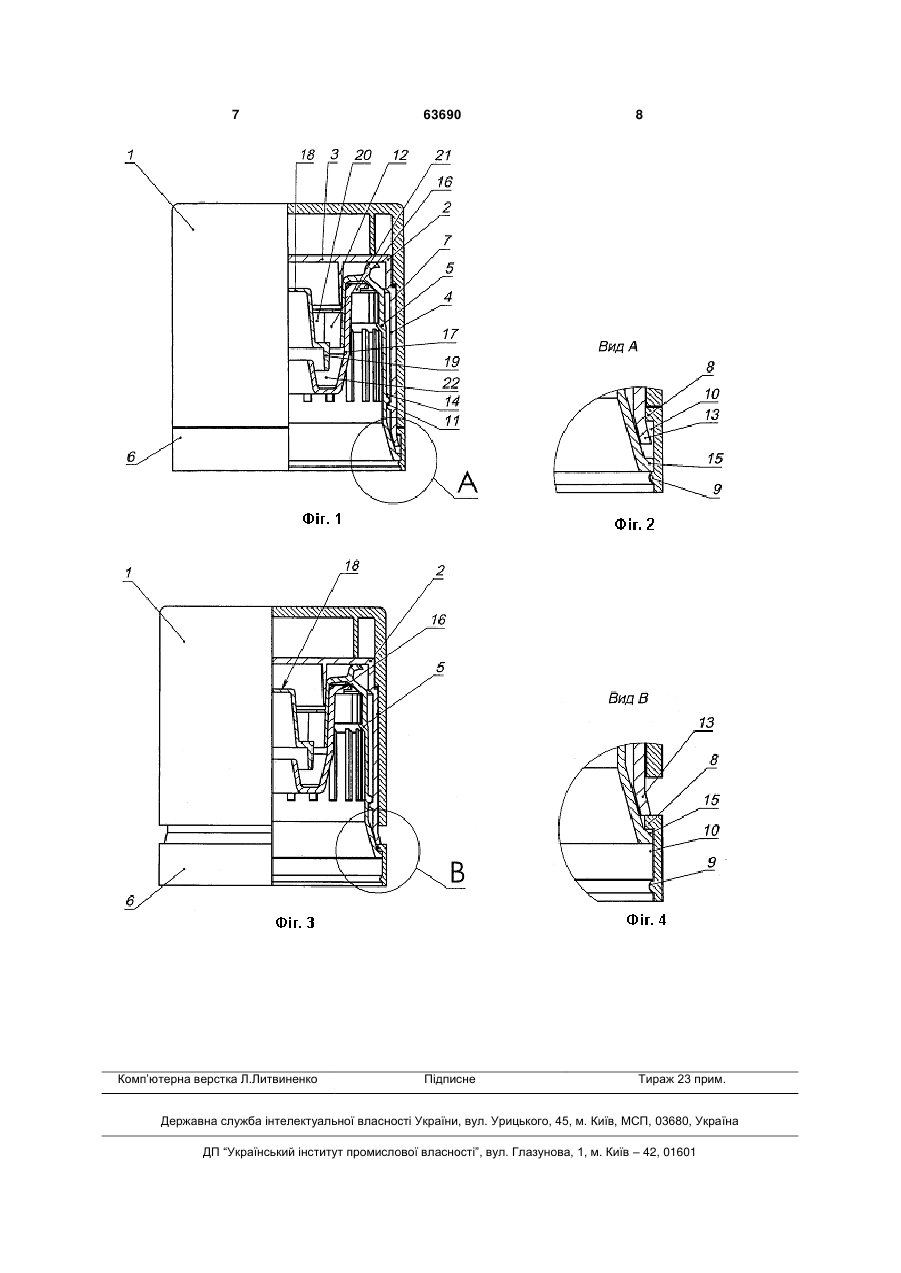

1. Захисна кришка з індикацією розкриття, що містить закриваючий ковпачок з внутрішньою різьбою, який має торцеву стінку і бічну стінку, яка проходить від вказаної торцевої стінки уздовж поздовжньої осі симетрії, перпендикулярної торцевій стінці, містить виливну втулку із засобом кріплення до шийки пляшки, поєднану із закриваючим ковпачком за допомогою різьби, зовнішній ковпачок, що встановлений на закриваючий ковпачок, яка відрізняється тим, що зовнішній ковпачок містить запобіжне кільце з можливістю його відокремлення при першому розкупорюванні, а закриваючий ковпачок має кільцевий індикаторний виступ у вигляді зовнішнього фланця, який розташований у межах запобіжного кільця та виконаний з можливістю виходу за межі запобіжного кільця при першому розкупорюванні та із забезпеченням впирання у верхній торець запобіжного кільця при зворотному нагвинчуванні закриваючого ковпачка. 2. Захисна кришка за п. 1, яка відрізняється тим, що запобіжне кільце виконане з можливістю осьо U 2 63690 1 3 розкритою пляшками. Хоча вони і є задовільними з різних точок зору і по суті придатні для цієї мети, проте вони мають ряд недоліків. В результаті відгвинчування і видалення кришки ці відривні засоби індикації падають з пляшки і втрачаються, потрапляючи у сервіровані блюда і напої, що стоять на столі. Відома запобіжна кришка для ємностей типу пляшок (патент Російської Федерації № 2229424, В65D41/38, опубл. у 2004 р.), що оберігає від заміни цінної рідини на підробку з введенням в оману покупця-споживача. Кришка містить замкову кільцеподібну вкладку, зафіксовану між внутрішнім і зовнішнім ковпачками, причому зовнішній ковпачок має послаблене з'єднання з індикаторною кільцевою стрічкою, порушення якої вказує на розкриття ємності, на якій виконані внутрішні зубці для зачеплення із зубцями втулки. При першому відгвинчуванні зовнішнього ковпачка зубці втулки, що провертаються, розривають індикаторну стрічку, що сигналізує про розкупорювання ємності. Недоліком відомої кришки слід визнати можливість повторної зборки індикаторної стрічки в первинне положення після першого відкриття пляшки, оскільки при відгвинчуванні ковпачка індикаторна стрічка не руйнується і може бути підручними засобами повторно закріплена на кришці. Це може ввести в оману споживача щодо якості вмісту ємності. Найближчим технічним рішенням до даної корисної моделі є "Захисна кришка для пляшок з напоями і тому подібним" за патентом Російської Федерації № 2258648, МПК В65D49/04. Кришка містить зовнішню оболонку, закриваючий ковпачок, що має торцеву стінку, "юбку", яка простягається від вказаної торцевої стінки уздовж поздовжньої осі симетрії, перпендикулярної останній. Запобіжне ущільнення прикріплене до вказаної "юбки" за допомогою "містків", що можуть руйнуватися, і має втулку, яка угвинчена у вказаний закриваючий ковпачок і встановлена на горловину пляшки за допомогою замикання без можливості видалення. При першому розкупорюванні пляшки "містки" руйнуються, запобіжне ущільнення відривається, сигналізуючи про перше розкупорювання. Захисна кришка має недолік, який виявляється при розкупорюванні пляшки і повторному закриванні. Вказані "містки" не мають чітко вираженого візуального сліду про перше розкупорювання пляшки, а при повторному закриванні не забезпечується достатній рівень можливості візуального контролю розкупорювання. Задачею корисної моделі, що заявляється, є створення захисної кришки з більш довершеним візуальним рівнем захисту від повторного застосування, а також збереження герметичності після розкупорювання під час застосування пристрою. Вказана задача вирішується за рахунок того, що захисна кришка з індикацією розкриття, що містить закриваючий ковпачок з внутрішньою різьбою, який має торцеву стінку і бічну стінку, яка проходить від вказаної торцевої стінки уздовж поздовжньої осі симетрії, перпендикулярної торцевій стінці, містить виливну втулку із засобом кріплення до шийки пляшки, поєднану із закриваючим ковпа 63690 4 чком за допомогою різьби, зовнішній ковпачок, що встановлений на закриваючий ковпачок, згідно з корисною моделлю, має зовнішній ковпачок, який містить запобіжне кільце з можливістю його відокремлення при першому розкупорюванні, а закриваючий ковпачок має кільцевий індикаторний виступ у вигляді зовнішнього фланця, який розташований у межах запобіжного кільця та виконаний з можливістю виходу за межі запобіжного кільця при першому розкупорюванні та із забезпеченням впирання у верхній торець запобіжного кільця при зворотному нагвинчуванні закриваючого ковпачка. В окремих випадках виконання корисної моделі, запобіжне кільце виконане з можливістю осьового переміщення відносно виливної втулки після першого розкупорювання і виконане у вигляді окремої деталі або є частиною зовнішнього ковпачка, сполученою з останнім через кільцеву ділянку послабленої поверхні, утвореної заглибленням або перфорацією цієї поверхні. Запобіжне кільце може бути виконане з внутрішнім кільцевим виступом у верхній частині та фіксуючим кільцевим буртиком у нижній частині, з утворенням між ними внутрішньої порожнини. А у нижній частині виливної втулки може бути виконаний зовнішній опорний фланець, що розташований у внутрішній порожнині запобіжного кільця. Кільцевий індикаторний виступ до першого розкупорювання може бути розташований у внутрішній порожнині запобіжного кільця з утворенням зазору між нижньою кромкою індикаторного виступу і кромкою опорного фланця виливної втулки. До того ж захисна кришка може бути виконана із засобом запобігання повторному доливанню рідини у пляшку у вигляді порожнини виливної втулки, виконаної з можливістю утворення гідравлічного затвору, або у вигляді однопрохідного запірного клапана. Зовнішній ковпачок може бути виконаний з термопластичного матеріалу або металу. Таким чином, сукупність усіх наведених вище ознак сприяє отриманню одного спільного технічного результату і забезпечує більш довершений візуальний рівень захисту від повторного застосування, а також збереження герметичності після розкупорювання під час застосування пристрою. Суть корисної моделі пояснюється кресленнями, де зображено на: фіг. 1 - вид збоку захисної кришки із запобіжним кільцем і індикацією розкриття у первинному стані; фіг. 2 - вид А на фіг. 1; фіг. 3 - вид збоку захисної кришки із запобіжним кільцем і індикацією розкриття після першого розкупорювання стані; фіг. 4 - вид В на фіг. 3. Захисна кришка із запобіжним кільцем і індикацією розкриття містить зовнішній ковпачок 1, закриваючий ковпачок 2 з торцевою стінкою 3 і бічною стінкою 4, виливну втулку 5, запобіжне кільце 6. Зовнішній ковпачок 1 на внутрішній поверхні має засоби фіксації 7 заскочкової дії для закріп 5 лення в осьовому і кутовому напрямі на закриваючому ковпачку 2, а уздовж нижнього краю є запобіжне кільце 6, виконане з внутрішнім кільцевим виступом 8 у верхній частині і фіксуючим кільцевим буртиком 9 в нижній частині з утворенням між ними внутрішньої порожнини 10. Запобіжне кільце 6 виконано з можливістю осьового переміщення відносно виливної втулки 5 і може бути виконане у вигляді окремої деталі або є частиною зовнішнього ковпачка 1, сполученою з ним через кільцеву ділянку послабленої поверхні, утвореної заглибленням або перфорацією цієї поверхні. Закриваючий ковпачок 2 виконаний з внутрішньою різьбовою ділянкою 11 і засобом ущільнення 12. Бічна стінка 4 закриваючого ковпачка 2 має кільцевий індикаторний виступ 13 у вигляді зовнішнього фланця, який розташований у межах запобіжного кільця 6 та виконаний з можливістю виходу за межі запобіжного кільця при першому розкупорюванні та із забезпеченням впирання у верхній торець запобіжного кільця 6 при зворотному нагвинчуванні закриваючого ковпачка 2. Виливна втулка 5 виконана із зовнішньою різьбою 14, із засобами кріплення на пляшці, виконаними на внутрішній поверхні. У нижній частині виливної втулки виконаний зовнішній опорний фланець 15, що розташований у внутрішній порожнині запобіжного кільця. Втулка 5 містить також пружний елемент 16 з елементами ущільнення 17 в горловині пляшки, а також внутрішню втулку 18 з нижнім кільцевим виступом 19. Внутрішня втулка 18 сполучена із зливною втулкою 5 ребрами 20, що ділять внутрішню порожнину виливної втулки на прохідні канали 22 для рідини. Пружний елемент 16 у верхній частині має відкриту кільцеву порожнину 22, в яку встановлений виступ 19 із зазором, що дозволяє утворити гідравлічний затвор при використанні пляшки, що запобігає повторному доливанню рідини. У іншому виконанні захисна кришка може містити клапанні частини звичайного типу, що запобігають повторному доливанню (на фіг. не показані). 63690 6 До першого розкупорювання пляшки у внутрішній порожнині 10 запобіжного кільця 6 розміщені кільцевий індикаторний виступ 13, а також зовнішній опорний фланець 15 виливної втулки 5 з можливістю вертикального переміщення разом з індикаторним виступом 13. До першого розкупорювання індикаторний виступ 13 розташований у внутрішній порожнині 10 запобіжного кільця 6 з утворенням зазору між кромкою виступу 13 і кромкою фланця 15. Під час першого розкупорювання пляшки індикаторний виступ 13, впираючись у кільцевий виступ 8, прогинається всередину, даючи можливість подальшому руху вгору закриваючого ковпачка 2, і виходить з внутрішньої порожнини 10 запобіжного кільця 6, після чого пружні сили відновлюють початкову форму індикаторного виступу 13, який утворює візуальний розрив, що свідчить про розкриття пляшки. При зворотному нагвинчуванні закриваючого ковпачка 2, виступаючий назовні індикаторний виступ 13 впирається у верхній торець запобіжного кільця 6, утворюючи помітний зазор між зовнішнім ковпачком 1 і запобіжним кільцем 6, що вказує на розкупорювання пляшки. При цьому закриваючий ковпачок 2 тисніть на запобіжне кільце 6 і пересуває його донизу до впирання кільцевого виступу 8 у фланець 15 виливної втулки. Це дозволяє закриваючому ковпачку 2 зайняти своє первинне положення. Зовнішній ковпачок може бути відформований з термопластичного матеріалу або металу. Решта деталей закупорювального пристрою можуть виготовлятися з таких полімерних матеріалів, як поліетилен і полістирол на термопластавтоматах литтям під тиском на прес-формах з гарячок анальною системою і штампах. Встановлювання пристрою на пляшку, тобто закупорювання, здійснюється за допомогою закупорювальних машин. Описаний винахід дозволяє отримати захисну кришку з більш довершеним візуальним рівнем захисту від повторного застосування, а також забезпечити надійну герметичність після розкупорювання під час застосування пристрою. 7 Комп’ютерна верстка Л.Литвиненко 63690 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
