Пристрій для очистки коренебульбоплодів

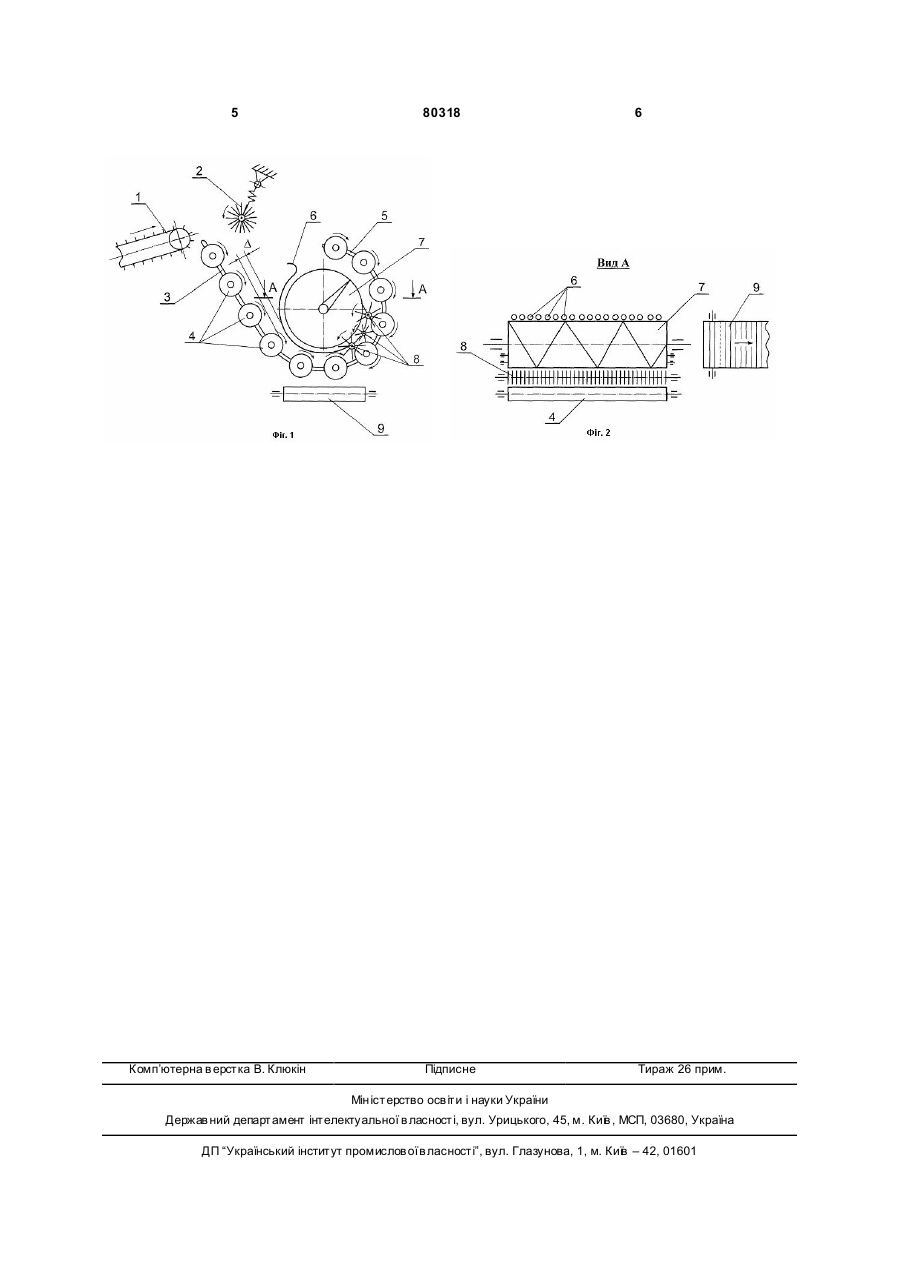

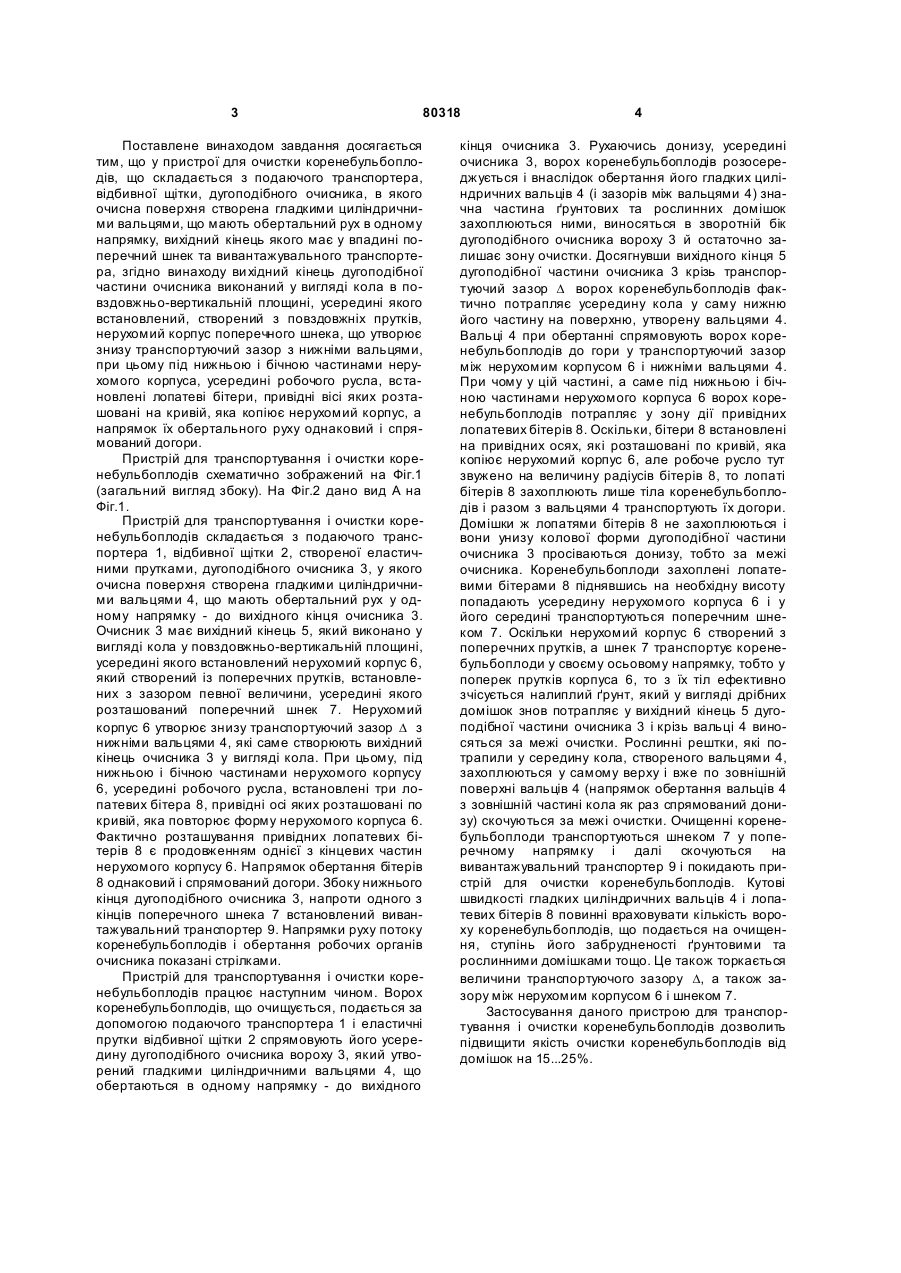

Пристрій для очистки коренебульбоплодів, що складається з подавального транспортера, відбивної щітки, дугоподібного очисника, в якому очисна 3 80318 Поставлене винаходом завдання досягається тим, що у пристрої для очистки коренебульбоплодів, що складається з подаючого транспортера, відбивної щітки, дугоподібного очисника, в якого очисна поверхня створена гладкими циліндричними вальцями, що мають обертальний рух в одному напрямку, вихідний кінець якого має у впадині поперечний шнек та вивантажувального транспортера, згідно винаходу ви хідний кінець дугоподібної частини очисника виконаний у вигляді кола в повздовжньо-вертикальній площині, усередині якого встановлений, створений з повздовжніх прутків, нерухомий корпус поперечного шнека, що утворює знизу транспортуючий зазор з нижніми вальцями, при цьому під нижньою і бічною частинами нерухомого корпуса, усередині робочого русла, встановлені лопатеві бітери, привідні вісі яких розташовані на кривій, яка копіює нерухомий корпус, а напрямок їх обертального руху однаковий і спрямований догори. Пристрій для транспортування і очистки коренебульбоплодів схематично зображений на Фіг.1 (загальний вигляд збоку). На Фіг.2 дано вид А на Фіг.1. Пристрій для транспортування і очистки коренебульбоплодів складається з подаючого транспортера 1, відбивної щітки 2, створеної еластичними прутками, дугоподібного очисника 3, у якого очисна поверхня створена гладкими циліндричними вальцями 4, що мають обертальний рух у одному напрямку - до вихідного кінця очисника 3. Очисник 3 має вихідний кінець 5, який виконано у вигляді кола у повздовжньо-вертикальній площині, усередині якого встановлений нерухомий корпус 6, який створений із поперечних прутків, встановлених з зазором певної величини, усередині якого розташований поперечний шнек 7. Нерухомий корпус 6 утворює знизу транспортуючий зазор D з нижніми вальцями 4, які саме створюють вихідний кінець очисника 3 у вигляді кола. При цьому, під нижньою і бічною частинами нерухомого корпусу 6, усередині робочого русла, встановлені три лопатевих бітера 8, привідні осі яких розташовані по кривій, яка повторює форму нерухомого корпуса 6. Фактично розташування привідних лопатевих бітерів 8 є продовженням однієї з кінцевих частин нерухомого корпусу 6. Напрямок обертання бітерів 8 однаковий і спрямований догори. Збоку нижнього кінця дугоподібного очисника 3, напроти одного з кінців поперечного шнека 7 встановлений вивантажувальний транспортер 9. Напрямки руху потоку коренебульбоплодів і обертання робочих органів очисника показані стрілками. Пристрій для транспортування і очистки коренебульбоплодів працює наступним чином. Ворох коренебульбоплодів, що очищується, подається за допомогою подаючого транспортера 1 і еластичні прутки відбивної щітки 2 спрямовують його усередину дугоподібного очисника вороху 3, який утворений гладкими циліндричними вальцями 4, що обертаються в одному напрямку - до вихідного 4 кінця очисника 3. Рухаючись донизу, усередині очисника 3, ворох коренебульбоплодів розосереджується і внаслідок обертання його гладких циліндричних вальців 4 (і зазорів між вальцями 4) значна частина ґрунтових та рослинних домішок захоплюються ними, виносяться в зворотній бік дугоподібного очисника вороху 3 й остаточно залишає зону очистки. Досягнувши вихідного кінця 5 дугоподібної частини очисника 3 крізь транспортуючий зазор D ворох коренебульбоплодів фактично потрапляє усередину кола у саму нижню його частину на поверхню, утворену вальцями 4. Вальці 4 при обертанні спрямовують ворох коренебульбоплодів до гори у транспортуючий зазор між нерухомим корпусом 6 і нижніми вальцями 4. При чому у цій частині, а саме під нижньою і бічною частинами нерухомого корпуса 6 ворох коренебульбоплодів потрапляє у зону дії привідних лопатевих бітерів 8. Оскільки, бітери 8 встановлені на привідних осях, які розташовані по кривій, яка копіює нерухомий корпус 6, але робоче русло тут звужено на величину радіусів бітерів 8, то лопаті бітерів 8 захоплюють лише тіла коренебульбоплодів і разом з вальцями 4 транспортують їх догори. Домішки ж лопатями бітерів 8 не захоплюються і вони унизу колової форми дугоподібної частини очисника 3 просіваються донизу, тобто за межі очисника. Коренебульбоплоди захоплені лопатевими бітерами 8 піднявшись на необхідну висоту попадають усередину нерухомого корпуса 6 і у його середині транспортуються поперечним шнеком 7. Оскільки нерухомий корпус 6 створений з поперечних прутків, а шнек 7 транспортує коренебульбоплоди у своєму осьовому напрямку, тобто у поперек прутків корпуса 6, то з їх тіл ефективно зчісується налиплий ґрунт, який у вигляді дрібних домішок знов потрапляє у вихідний кінець 5 дугоподібної частини очисника 3 і крізь вальці 4 виносяться за межі очистки. Рослинні рештки, які потрапили у середину кола, створеного вальцями 4, захоплюються у самому верху і вже по зовнішній поверхні вальців 4 (напрямок обертання вальців 4 з зовнішній частині кола як раз спрямований донизу) скочуються за межі очистки. Очищенні коренебульбоплоди транспортуються шнеком 7 у поперечному напрямку і далі скочуються на вивантажувальний транспортер 9 і покидають пристрій для очистки коренебульбоплодів. Кутові швидкості гладких циліндричних вальців 4 і лопатевих бітерів 8 повинні враховувати кількість вороху коренебульбоплодів, що подається на очищення, ступінь його забрудненості ґрунтовими та рослинними домішками тощо. Це також торкається величини транспортуючого зазору D, а також зазору між нерухомим корпусом 6 і шнеком 7. Застосування даного пристрою для транспортування і очистки коренебульбоплодів дозволить підвищити якість очистки коренебульбоплодів від домішок на 15...25%. 5 Комп’ютерна в ерстка В. Клюкін 80318 6 Підписне Тираж 26 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
