Система слідкування за рівнем рідини у газорідинному акумуляторі

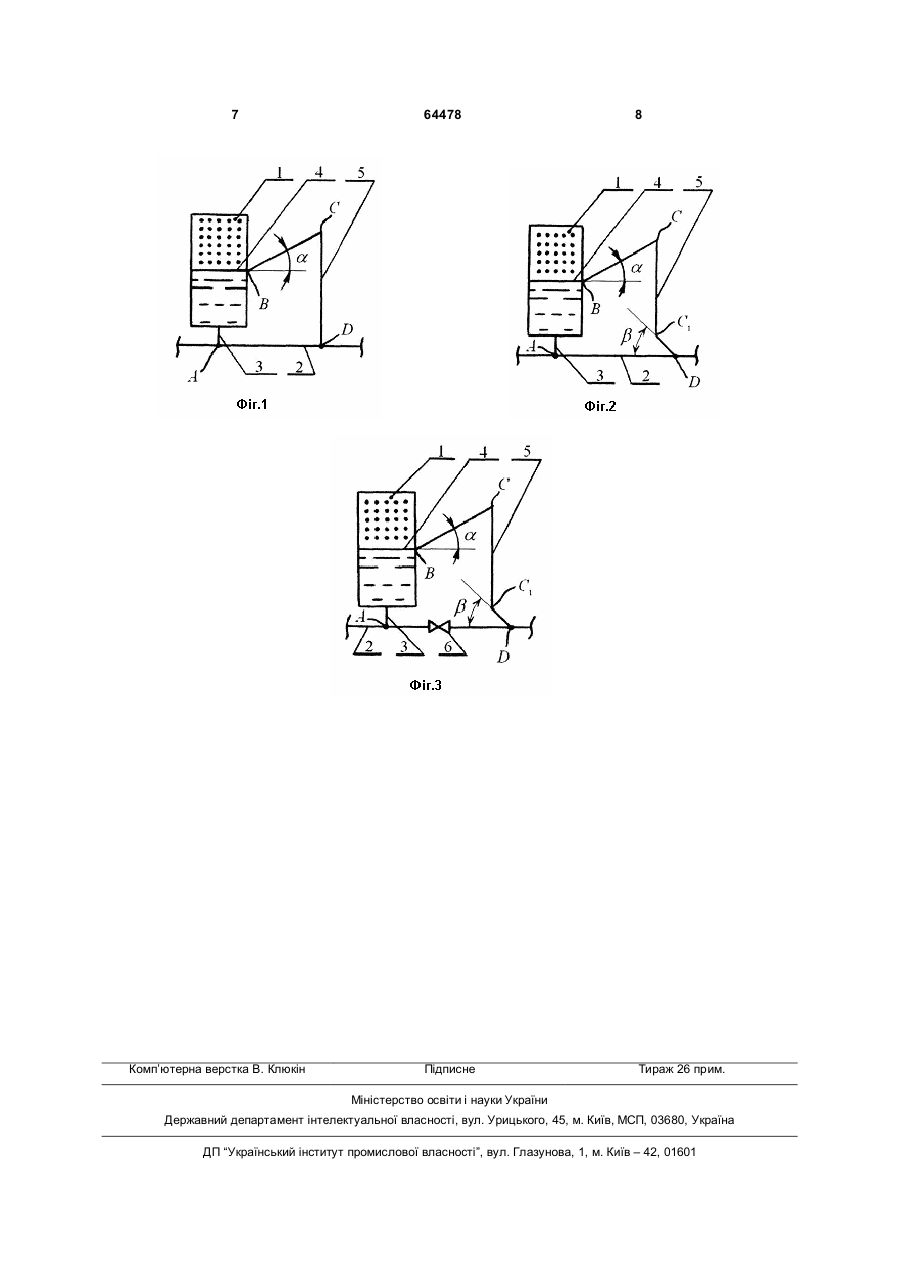

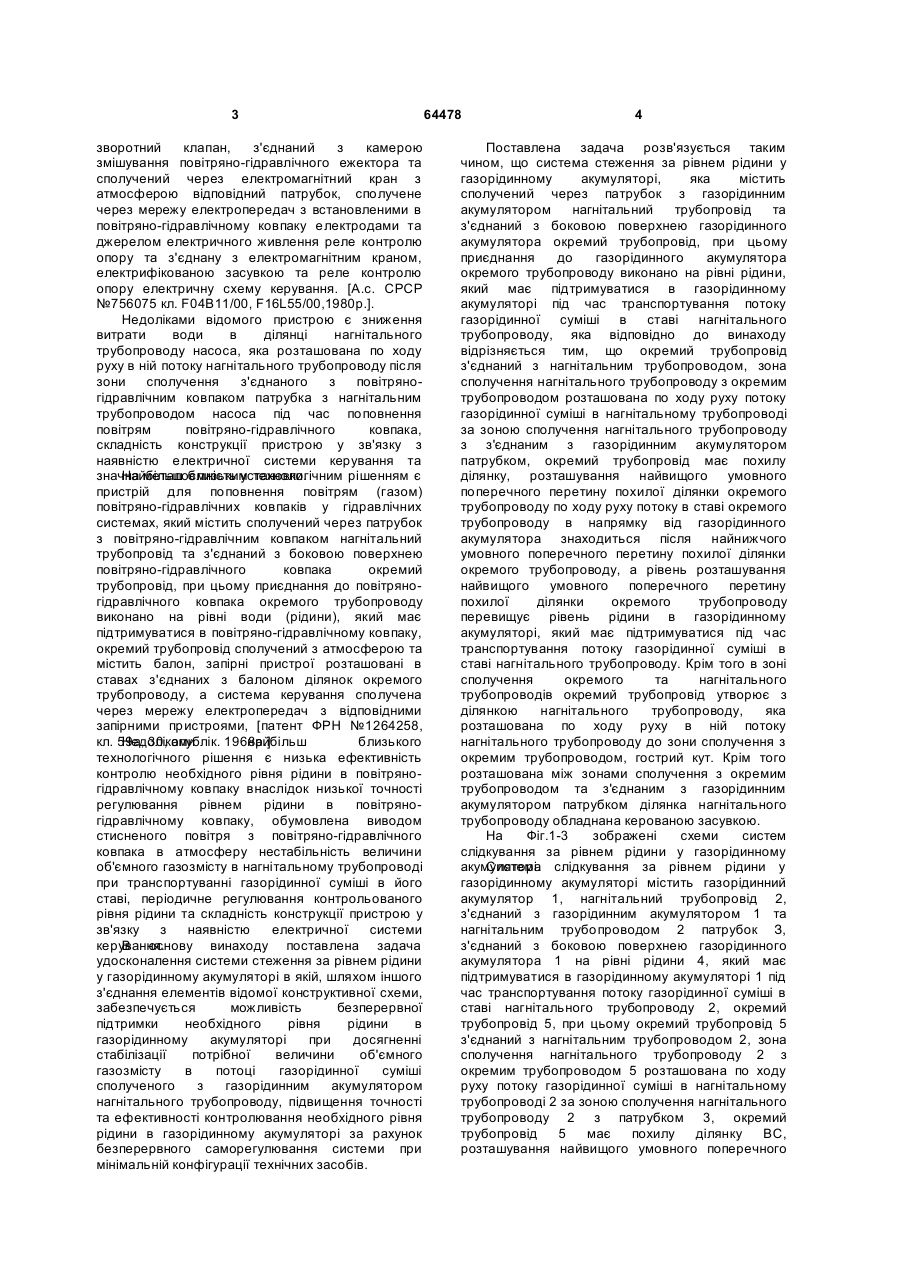

1. Система стеження за рівнем рідини у газорідинному акумуляторі, що містить сполучений через патрубок з газорідинним акумулятором нагнітальний трубопровід та з’єднаний з боковою поверхнею газорідинного акумулятора окремий трубопровід, при цьому приєднання до газорідинного акумулятора окремого трубопроводу виконано на рівні рідини, який має підтримуватися в газорідинному акумуляторі під час транспортування потоку газорідинної суміші в ставі нагнітального трубопроводу, яка відрізняється тим, що окремий трубопровід з’єднаний з нагнітальним трубопроводом, зона сполучення нагнітального трубопроводу з окремим трубопроводом розташована по ходу руху потоку C2 2 64478 1 3 зворотний клапан, з'єднаний з камерою змішування повітряно-гідравлічного ежектора та сполучений через електромагнітний кран з атмосферою відповідний патрубок, сполучене через мережу електропередач з встановленими в повітряно-гідравлічному ковпаку електродами та джерелом електричного живлення реле контролю опору та з'єднану з електромагнітним краном, електрифікованою засувкою та реле контролю опору електричну схему керування. [А.с. CPCP №756075 кл. F04В11/00, F16L55/00,1980р.]. Недоліками відомого пристрою є зниження витрати води в ділянці нагнітального трубопроводу насоса, яка розташована по ходу руху в ній потоку нагнітального трубопроводу після зони сполучення з'єднаного з повітряногідравлічним ковпаком патрубка з нагнітальним трубопроводом насоса під час поповнення повітрям повітряно-гідравлічного ковпака, складність конструкції пристрою у зв'язку з наявністю електричної системи керування та значна металоємність установки. Найбільш близьким технологічним рішенням є пристрій для поповнення повітрям (газом) повітряно-гідравлічних ковпаків у гідравлічних системах, який містить сполучений через патрубок з повітряно-гідравлічним ковпаком нагнітальний трубопровід та з'єднаний з боковою поверхнею повітряно-гідравлічного ковпака окремий трубопровід, при цьому приєднання до повітряногідравлічного ковпака окремого трубопроводу виконано на рівні води (рідини), який має підтримуватися в повітряно-гідравлічному ковпаку, окремий трубопровід сполучений з атмосферою та містить балон, запірні пристрої розташовані в ставах з'єднаних з балоном ділянок окремого трубопроводу, а система керування сполучена через мережу електропередач з відповідними запірними пристроями, [патент ФРН №1264258, кл. 59а, 30, опублік. 1968р.] Недоліками найбільш близького технологічного рішення є низька ефективність контролю необхідного рівня рідини в повітряногідравлічному ковпаку внаслідок низької точності регулювання рівнем рідини в повітряногідравлічному ковпаку, обумовлена виводом стисненого повітря з повітряно-гідравлічного ковпака в атмосферу нестабільність величини об'ємного газозмісту в нагнітальному трубопроводі при транспортуванні газорідинної суміші в його ставі, періодичне регулювання контрольованого рівня рідини та складність конструкції пристрою у зв'язку з наявністю електричної системи керування. В основу винаходу поставлена задача удосконалення системи стеження за рівнем рідини у газорідинному акумуляторі в якій, шляхом іншого з'єднання елементів відомої конструктивної схеми, забезпечується можливість безперервної підтримки необхідного рівня рідини в газорідинному акумуляторі при досягненні стабілізації потрібної величини об'ємного газозмісту в потоці газорідинної суміші сполученого з газорідинним акумулятором нагнітального трубопроводу, підвищення точності та ефективності контролювання необхідного рівня рідини в газорідинному акумуляторі за рахунок безперервного саморегулювання системи при мінімальній конфігурації технічних засобів. 64478 4 Поставлена задача розв'язується таким чином, що система стеження за рівнем рідини у газорідинному акумуляторі, яка містить сполучений через патрубок з газорідинним акумулятором нагнітальний трубопровід та з'єднаний з боковою поверхнею газорідинного акумулятора окремий трубопровід, при цьому приєднання до газорідинного акумулятора окремого трубопроводу виконано на рівні рідини, який має підтримуватися в газорідинному акумуляторі під час транспортування потоку газорідинної суміші в ставі нагнітального трубопроводу, яка відповідно до винаходу відрізняється тим, що окремий трубопровід з'єднаний з нагнітальним трубопроводом, зона сполучення нагнітального трубопроводу з окремим трубопроводом розташована по ходу руху потоку газорідинної суміші в нагнітальному трубопроводі за зоною сполучення нагнітального трубопроводу з з'єднаним з газорідинним акумулятором патрубком, окремий трубопровід має похилу ділянку, розташування найвищого умовного поперечного перетину похилої ділянки окремого трубопроводу по ходу руху потоку в ставі окремого трубопроводу в напрямку від газорідинного акумулятора знаходиться після найнижчого умовного поперечного перетину похилої ділянки окремого трубопроводу, а рівень розташування найвищого умовного поперечного перетину похилої ділянки окремого трубопроводу перевищує рівень рідини в газорідинному акумуляторі, який має підтримуватися під час транспортування потоку газорідинної суміші в ставі нагнітального трубопроводу. Крім того в зоні сполучення окремого та нагнітального трубопроводів окремий трубопровід утворює з ділянкою нагнітального трубопроводу, яка розташована по ходу руху в ній потоку нагнітального трубопроводу до зони сполучення з окремим трубопроводом, гострий кут. Крім того розташована між зонами сполучення з окремим трубопроводом та з'єднаним з газорідинним акумулятором патрубком ділянка нагнітального трубопроводу обладнана керованою засувкою. На Фіг.1-3 зображені схеми систем слідкування за рівнем рідини у газорідинному акумуляторі. слідкування за рівнем рідини у Система газорідинному акумуляторі містить газорідинний акумулятор 1, нагнітальний трубопровід 2, з'єднаний з газорідинним акумулятором 1 та нагнітальним трубопроводом 2 патрубок З, з'єднаний з боковою поверхнею газорідинного акумулятора 1 на рівні рідини 4, який має підтримуватися в газорідинному акумуляторі 1 під час транспортування потоку газорідинної суміші в ставі нагнітального трубопроводу 2, окремий трубопровід 5, при цьому окремий трубопровід 5 з'єднаний з нагнітальним трубопроводом 2, зона сполучення нагнітального трубопроводу 2 з окремим трубопроводом 5 розташована по ходу руху потоку газорідинної суміші в нагнітальному трубопроводі 2 за зоною сполучення нагнітального трубопроводу 2 з патрубком 3, окремий трубопровід 5 має похилу ділянку BC, розташування найвищого умовного поперечного 5 перетину похилої ділянки BC окремого трубопроводу 5 по ходу руху потоку в ставі окремого трубопроводу 5 в напрямку від газорідинного акумулятора 1 знаходиться після найнижчого умовного поперечного перетину похилої ділянки BC окремого трубопроводу 5, рівень розташування найвищого умовного поперечного перетину похилої ділянки BC окремого трубопроводу 5 перевищує рівень рідини 4 в газорідинному акумуляторі 1, який має підтримуватися під час транспортування потоку газорідинної суміші в ставі нагнітального трубопроводу 2, в зоні сполучення окремого 5 та нагнітального 2 трубопроводів окремий трубопровід 5 утворює з ділянкою AD нагнітального трубопроводу 2, яка розташована по ходу руху в ній потоку нагнітального трубопроводу 2 до зони сполучення з окремим трубопроводом 5, гострий кут р (див. Фіг.2, 3), а розташована між зонами сполучення з окремим трубопроводом 5 та патрубком 3 ділянка AD нагнітального трубопроводу 2 обладнана керованою засувкою 6 (див. Фіг.3). Стеження за рівнем рідини 4, який має підтримуватися в газорідинному акумуляторі 1 під час транспортування потоку газорідинної суміші в ставі нагнітального трубопроводу 2, за допомогою наведених на фігурі варіантів виконання системи, реалізується наступним чином. Під час транспортування в ставі нагнітального трубопроводу 2 потоку газорідинної суміші відбувається надходження частини стисненого газу, який рухається в нагнітальному трубопроводі 2, через патрубок 3 в газорідинний акумулятор 1. Стиснений газ, який надходить в газорідинний акумулятор 1 з нагнітального трубопроводу 2, локалізується у верхній частині газорідинного акумулятора 1. Внаслідок цього реальний рівень рідини в газорідинному акумуляторі 1 знижується нижче зони приєднання окремого трубопроводу 5 до бокової поверхні газорідинного акумулятора 1. Зосереджений в газорідинному акумуляторі 1 нижче рівня розташування зони приєднання 64478 6 окремого трубопроводу 5 до бокової поверхні газорідинного акумулятора 1 стиснений газ з газорідинного акумулятора 1 барботує до верхньої частини похилої ділянки BC окремого трубопроводу 5. При цьому зосереджена в похилій ділянці BC окремого трубопроводу 5 рідина надходить до газорідинного акумулятора 1, що забезпечує стабільність контрольованого рівня рідини 4. Після заповнення похилої ділянки BC окремого трубопроводу 5 стисненим газом сила гідравлічного опору при проходженні газорідинною сумішшю ділянки AD нагнітального трубопроводу 2 стає більше, ніж при проходженні нею ділянки ABCC1D і потік газорідинної суміші частково поступає по патрубку 3 через газорідинний акумулятор 1 в окремий трубопровід 5 та проштовхує зосереджений в ділянці BC окремого трубопроводу 5 стиснений газ далі по ділянці CC\D окремого трубопроводу 5 в нагнітальний трубопровід 2. Після зрівняння величин гідравлічного опору при проходженні газорідинною сумішшю ділянки AD нагнітального трубопроводу 2 та ділянки ABCC1D процес проштовхування стисненого газу потоком газорідинної суміші по окремому трубопроводу 5 припиняється. Гострий кут b дозволяє зменшити опір введенню у склад потоку нагнітального трубопроводу 2 потоку стисненого газу окремого трубопроводу 5. Далі аналогічні процеси відповідно повторюються. Керована засувка 6 (див. Фіг.3) дозволяє збільшувати гідравлічний опір ділянки AD нагнітального трубопроводу 2, що дає змогу зменшити довжину похилої ділянки BC окремого трубопроводу 5. Темп відбування в системі циклічних процесів визначає кут а. При збільшенні кута а темп відбування в системі циклічних процесів прискорюється і навпаки. Винахід, який заявляється, також може знайти своє застосування і в системах виробництва пару для турбогенераторів атомних електростанцій. 7 Комп’ютерна верстка В. Клюкін 64478 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
