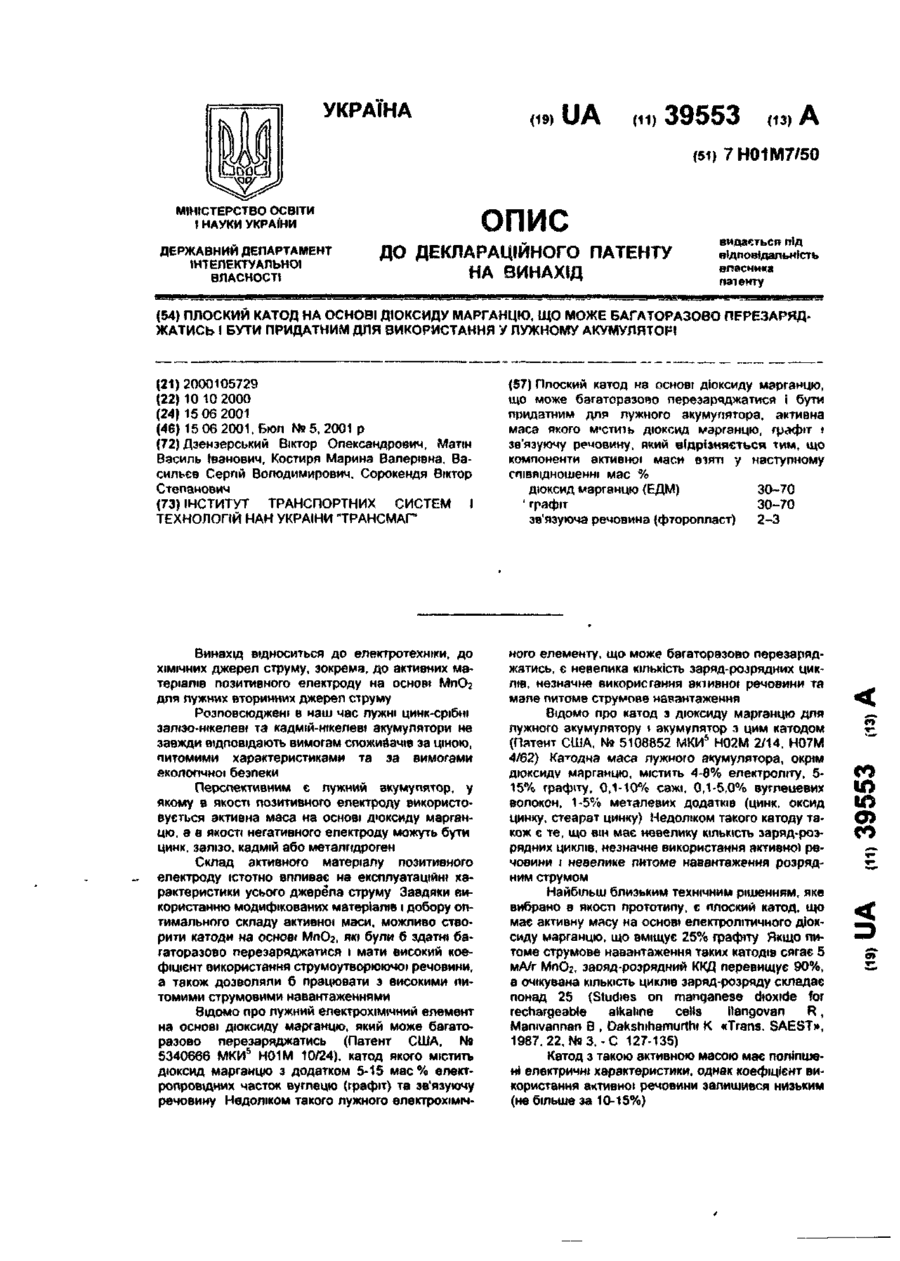

Плоский катод на основі діоксиду марганцю, що може багаторазово перезаряджатись і бути придатним для використання у лужному акумуляторі

Плоский катод нз основі діоксиду марганцю, що може багаторазово перезаряджатися і бути придатним для лужного акумупятора, активна маса якого м'стиіь дюксид марганцю, графіт а зв'язуючу речовину, який відрізняється тим, що компоненти активної маси взяті у наступному співвідношенні мас % дюксид марганцю (ЄДМ) 30-70 ' графіт 30-70 зв'язуюча речовина (фторопласт) 2-3 ного елементу, що може багаторазово перезаряджатись, є невелика кількість заряд-розрядиих циклів, незначне використання активної речовини та мале питоме стругове навантаження Відомо про катод з дюксиду марганцю для лужного акумулятору і акумулятор з цим катодом (Патент США, № 5108852 МКИ 5 Н02М 2/14. Н07М 4/62) Катодна маса лужного акумулятора, окрім дюксиду марганцю, містить 4-8% електроліту, 515% графіту, 0,1-10% сажі, 0,1-5,0% вуглецевих волокон, 1-5% металевих додатків (цинк, оксид цинку, стеарат цинку) Недоліком такого катоду також є те, що він має невелику кількість заряд-розрядних циклів, незначне використання активної речовини і невелике питоме навантаження розрядним струмом Найбільш близьким технічним рішенням, яке вибрано в якості прототипу, є плоский катод, що має активну масу на основі електролітичного діохсиду марганцю, що вміщує 25% графіту Якщо питоме струмове навантаження таких катодів сягає 5 мА/г МпОг, эаояд-роэрядний ККД перевищує 90%, а очікувана КІЛЬКІСТЬ ЦИКЛІВ заряд-розряду складає понад 25 (Studies on manganese dioxide for rechargeable alkaline cells llangovan R, Mamvannan В , Dakshihamurthi К «Trans. SAEST», 1987. 22, Ne 3, - С 127-135) Катод з такою активною масою має поліпшені електричні характеристики, однак коефіцієнт використання активної речовини залишився низьким (не більше за 10-15%) т CD о» 39553 Однієї з причин що унеможливлюють отримання катоду на основ! дюксиду марганцю який міг би багаторазово перезаряджатися і працювати при високих питомих струмових навантаженнях з високим коефіцієнтом використання активної речовини та мати значний ресурс циклювання, є низька електропровідність електролітичного дюксиду марганцю Електропровідність активної маси в більшій мірі впливає на процес заряду, ніж на процес розряду На початку розряду дюксид марганцю має найвищу електропровідність тому процес розряду протікає досить ефективно В міру розряду електропровідність активної маси падас » в КІНЦІ розряду вена мінімальна Процес заряду доводиться починати эа максимального опор^ активної ^аси Як що прі" цьоиу використовувати велику силу струму, слід очтувати, що внаслідок ускладнення протжгния процесу заряду у глибині електроду електричний струм буде витрачатись на процеси, шо протікають на поверхні електроду і за умов надлишкової КІЛЬКОСТІ струму можливе проходження сторонніх реакцій як» приводять до руйнування поверхневого шару В міру проходження заряду і ПІД вищення електропровідності активно» маси процес заряду розповсюджується в глибину електроду і сипу електричного струму можливо підвищувати Далі ПІСЛЯ досягнення деякої максимально? сили заргдчо г о струму, и знову слід знижувати, тому що після заряду основної КІЛЬКОСТІ активної речовини, частина струму знову починає витрачатися чл сторони* процеси, що призводять до руйнування тгоду Про ШКІДЛЗДМЙ вплив великої сипи струму у шьч заряду загальновідомо і для нормальної ор^зчізшдм процесу використовують зарчд зі зниженням с и ш струму Шкідливий ВПЛИВ велико» сили струму на початку заряду до цього часу не враховувався, що й не дозволяло створити електрод, якому прит
