Подрібнювач соломистих продуктів до зернозбирального комбайна

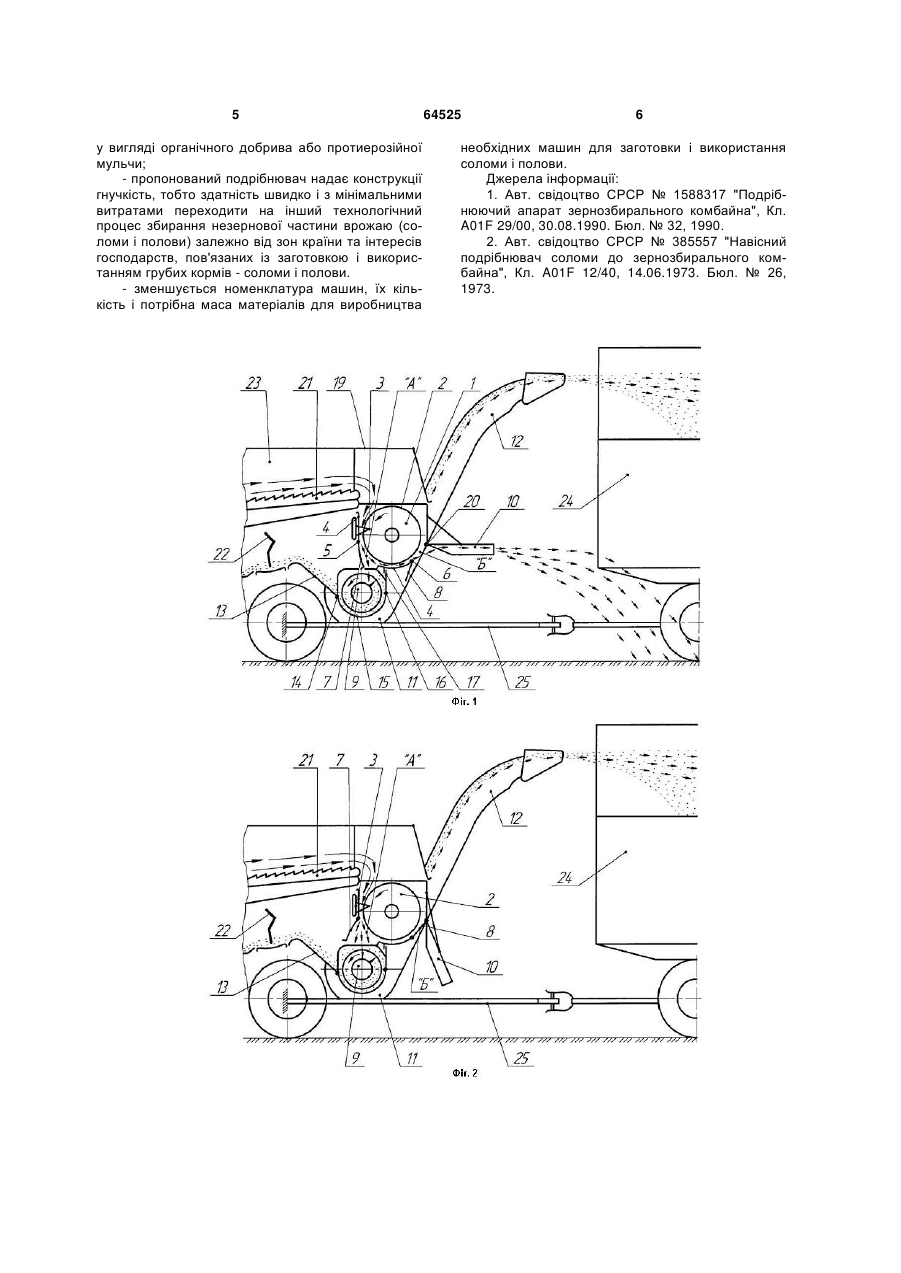

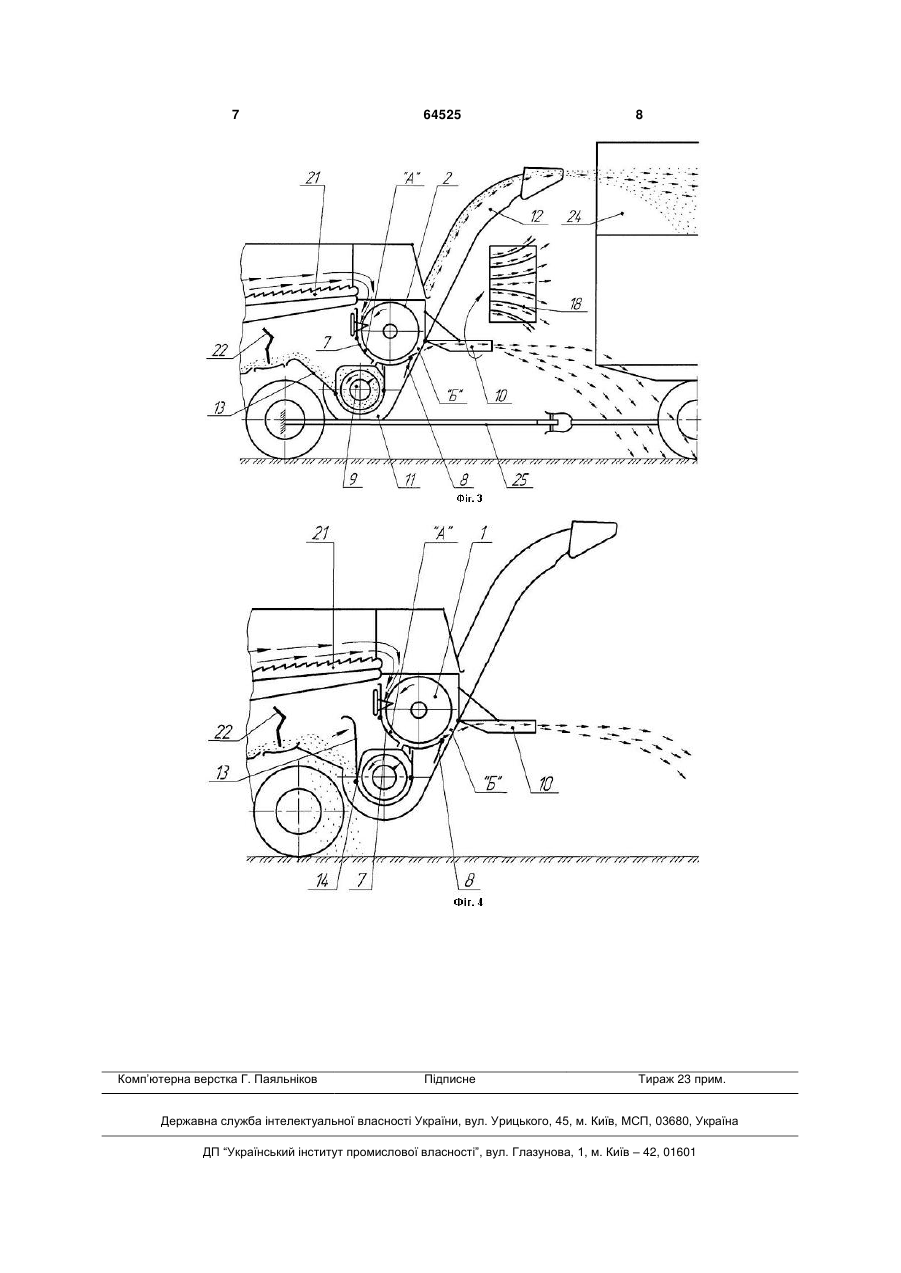

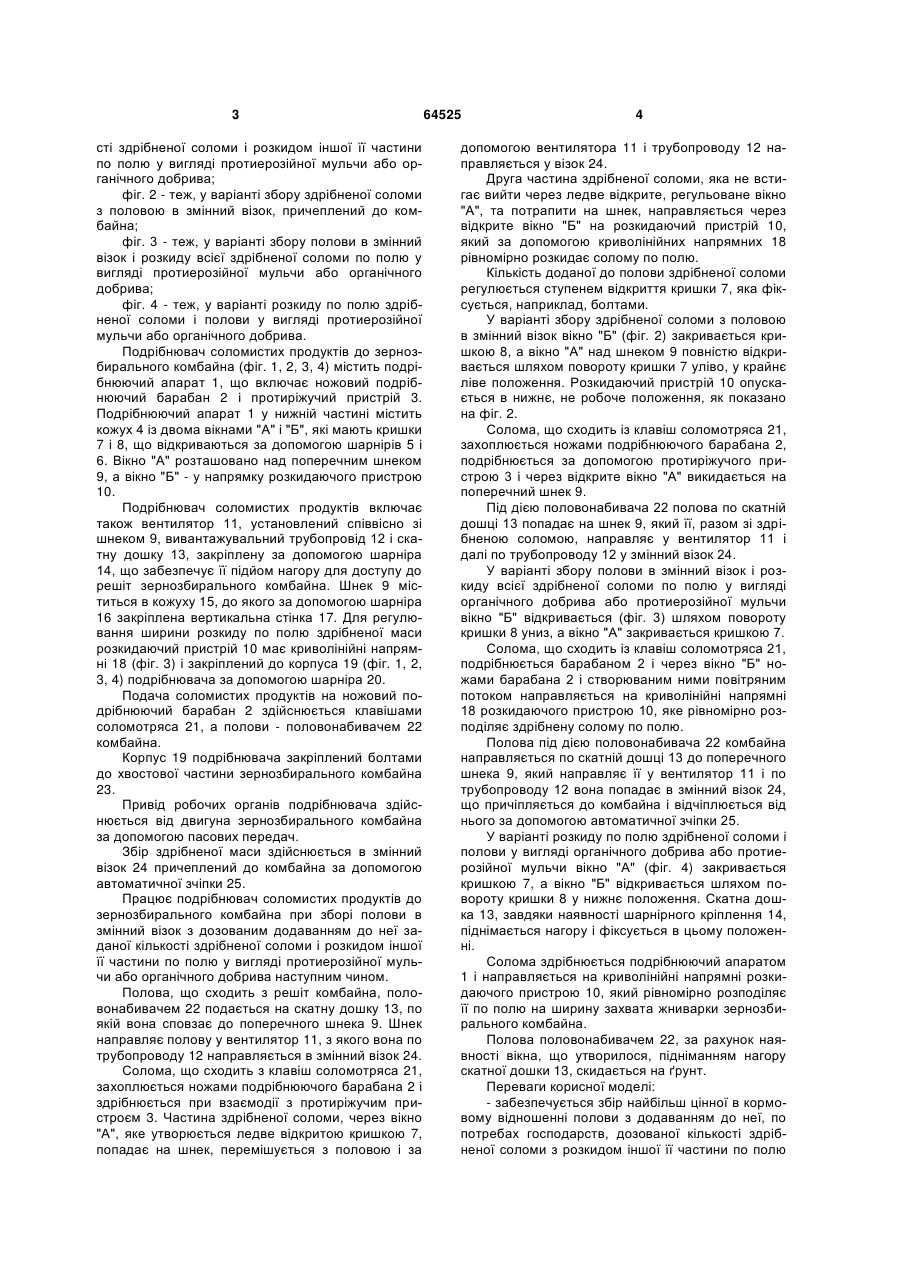

Подрібнювач соломистих продуктів до зернозбирального комбайна, що містить подрібнюючий 3 сті здрібненої соломи і розкидом іншої її частини по полю у вигляді протиерозійної мульчи або органічного добрива; фіг. 2 - теж, у варіанті збору здрібненої соломи з половою в змінний візок, причеплений до комбайна; фіг. 3 - теж, у варіанті збору полови в змінний візок і розкиду всієї здрібненої соломи по полю у вигляді протиерозійної мульчи або органічного добрива; фіг. 4 - теж, у варіанті розкиду по полю здрібненої соломи і полови у вигляді протиерозійної мульчи або органічного добрива. Подрібнювач соломистих продуктів до зернозбирального комбайна (фіг. 1, 2, 3, 4) містить подрібнюючий апарат 1, що включає ножовий подрібнюючий барабан 2 і протиріжучий пристрій 3. Подрібнюючий апарат 1 у нижній частині містить кожух 4 із двома вікнами "А" і "Б", які мають кришки 7 і 8, що відкриваються за допомогою шарнірів 5 і 6. Вікно "А" розташовано над поперечним шнеком 9, а вікно "Б" - у напрямку розкидаючого пристрою 10. Подрібнювач соломистих продуктів включає також вентилятор 11, установлений співвісно зі шнеком 9, вивантажувальний трубопровід 12 і скатну дошку 13, закріплену за допомогою шарніра 14, що забезпечує її підйом нагору для доступу до решіт зернозбирального комбайна. Шнек 9 міститься в кожуху 15, до якого за допомогою шарніра 16 закріплена вертикальна стінка 17. Для регулювання ширини розкиду по полю здрібненої маси розкидаючий пристрій 10 має криволінійні напрямні 18 (фіг. 3) і закріплений до корпуса 19 (фіг. 1, 2, 3, 4) подрібнювача за допомогою шарніра 20. Подача соломистих продуктів на ножовий подрібнюючий барабан 2 здійснюється клавішами соломотряса 21, а полови - половонабивачем 22 комбайна. Корпус 19 подрібнювача закріплений болтами до хвостової частини зернозбирального комбайна 23. Привід робочих органів подрібнювача здійснюється від двигуна зернозбирального комбайна за допомогою пасових передач. Збір здрібненої маси здійснюється в змінний візок 24 причеплений до комбайна за допомогою автоматичної зчіпки 25. Працює подрібнювач соломистих продуктів до зернозбирального комбайна при зборі полови в змінний візок з дозованим додаванням до неї заданої кількості здрібненої соломи і розкидом іншої її частини по полю у вигляді протиерозійної мульчи або органічного добрива наступним чином. Полова, що сходить з решіт комбайна, половонабивачем 22 подається на скатну дошку 13, по якій вона сповзає до поперечного шнека 9. Шнек направляє полову у вентилятор 11, з якого вона по трубопроводу 12 направляється в змінний візок 24. Солома, що сходить з клавіш соломотряса 21, захоплюється ножами подрібнюючого барабана 2 і здрібнюється при взаємодії з протиріжучим пристроєм 3. Частина здрібненої соломи, через вікно "А", яке утворюється ледве відкритою кришкою 7, попадає на шнек, перемішується з половою і за 64525 4 допомогою вентилятора 11 і трубопроводу 12 направляється у візок 24. Друга частина здрібненої соломи, яка не встигає вийти через ледве відкрите, регульоване вікно "А", та потрапити на шнек, направляється через відкрите вікно "Б" на розкидаючий пристрій 10, який за допомогою криволінійних напрямних 18 рівномірно розкидає солому по полю. Кількість доданої до полови здрібненої соломи регулюється ступенем відкриття кришки 7, яка фіксується, наприклад, болтами. У варіанті збору здрібненої соломи з половою в змінний візок вікно "Б" (фіг. 2) закривається кришкою 8, а вікно "А" над шнеком 9 повністю відкривається шляхом повороту кришки 7 уліво, у крайнє ліве положення. Розкидаючий пристрій 10 опускається в нижнє, не робоче положення, як показано на фіг. 2. Солома, що сходить із клавіш соломотряса 21, захоплюється ножами подрібнюючого барабана 2, подрібнюється за допомогою протиріжучого пристрою 3 і через відкрите вікно "А" викидається на поперечний шнек 9. Під дією половонабивача 22 полова по скатній дошці 13 попадає на шнек 9, який її, разом зі здрібненою соломою, направляє у вентилятор 11 і далі по трубопроводу 12 у змінний візок 24. У варіанті збору полови в змінний візок і розкиду всієї здрібненої соломи по полю у вигляді органічного добрива або протиерозійної мульчи вікно "Б" відкривається (фіг. 3) шляхом повороту кришки 8 униз, а вікно "А" закривається кришкою 7. Солома, що сходить із клавіш соломотряса 21, подрібнюється барабаном 2 і через вікно "Б" ножами барабана 2 і створюваним ними повітряним потоком направляється на криволінійні напрямні 18 розкидаючого пристрою 10, яке рівномірно розподіляє здрібнену солому по полю. Полова під дією половонабивача 22 комбайна направляється по скатній дошці 13 до поперечного шнека 9, який направляє її у вентилятор 11 і по трубопроводу 12 вона попадає в змінний візок 24, що причіпляється до комбайна і відчіплюється від нього за допомогою автоматичної зчіпки 25. У варіанті розкиду по полю здрібненої соломи і полови у вигляді органічного добрива або протиерозійної мульчи вікно "А" (фіг. 4) закривається кришкою 7, а вікно "Б" відкривається шляхом повороту кришки 8 у нижнє положення. Скатна дошка 13, завдяки наявності шарнірного кріплення 14, піднімається нагору і фіксується в цьому положенні. Солома здрібнюється подрібнюючий апаратом 1 і направляється на криволінійні напрямні розкидаючого пристрою 10, який рівномірно розподіляє її по полю на ширину захвата жниварки зернозбирального комбайна. Полова половонабивачем 22, за рахунок наявності вікна, що утворилося, підніманням нагору скатної дошки 13, скидається на ґрунт. Переваги корисної моделі: - забезпечується збір найбільш цінної в кормовому відношенні полови з додаванням до неї, по потребах господарств, дозованої кількості здрібненої соломи з розкидом іншої її частини по полю 5 у вигляді органічного добрива або протиерозійної мульчи; - пропонований подрібнювач надає конструкції гнучкість, тобто здатність швидко і з мінімальними витратами переходити на інший технологічний процес збирання незернової частини врожаю (соломи і полови) залежно від зон країни та інтересів господарств, пов'язаних із заготовкою і використанням грубих кормів - соломи і полови. - зменшується номенклатура машин, їх кількість і потрібна маса матеріалів для виробництва 64525 6 необхідних машин для заготовки і використання соломи і полови. Джерела інформації: 1. Авт. свідоцтво СРСР № 1588317 "Подрібнюючий апарат зернозбирального комбайна", Кл. A01F 29/00, 30.08.1990. Бюл. № 32, 1990. 2. Авт. свідоцтво СРСР № 385557 "Навісний подрібнювач соломи до зернозбирального комбайна", Кл. A01F 12/40, 14.06.1973. Бюл. № 26, 1973. 7 Комп’ютерна верстка Г. Паяльніков 64525 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
