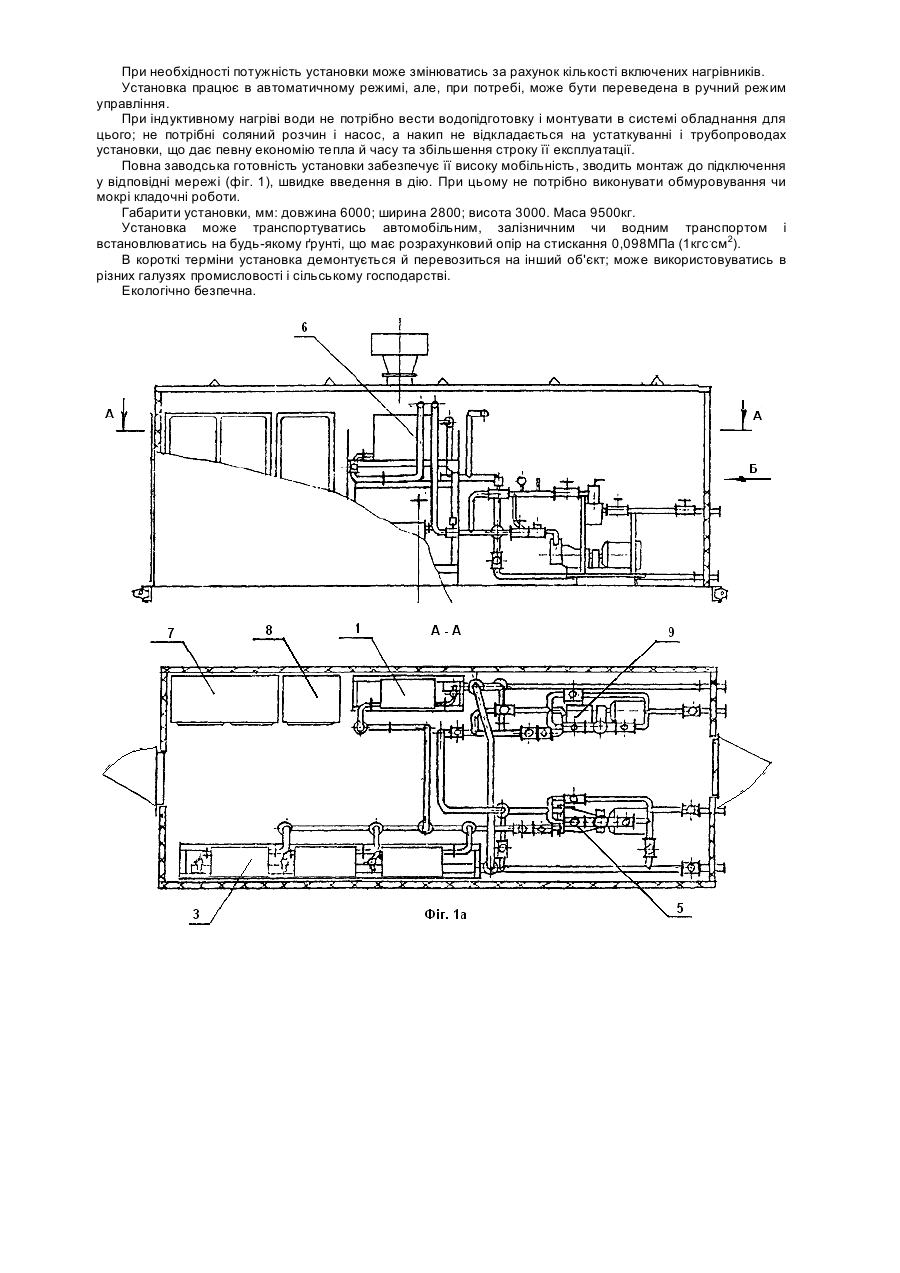

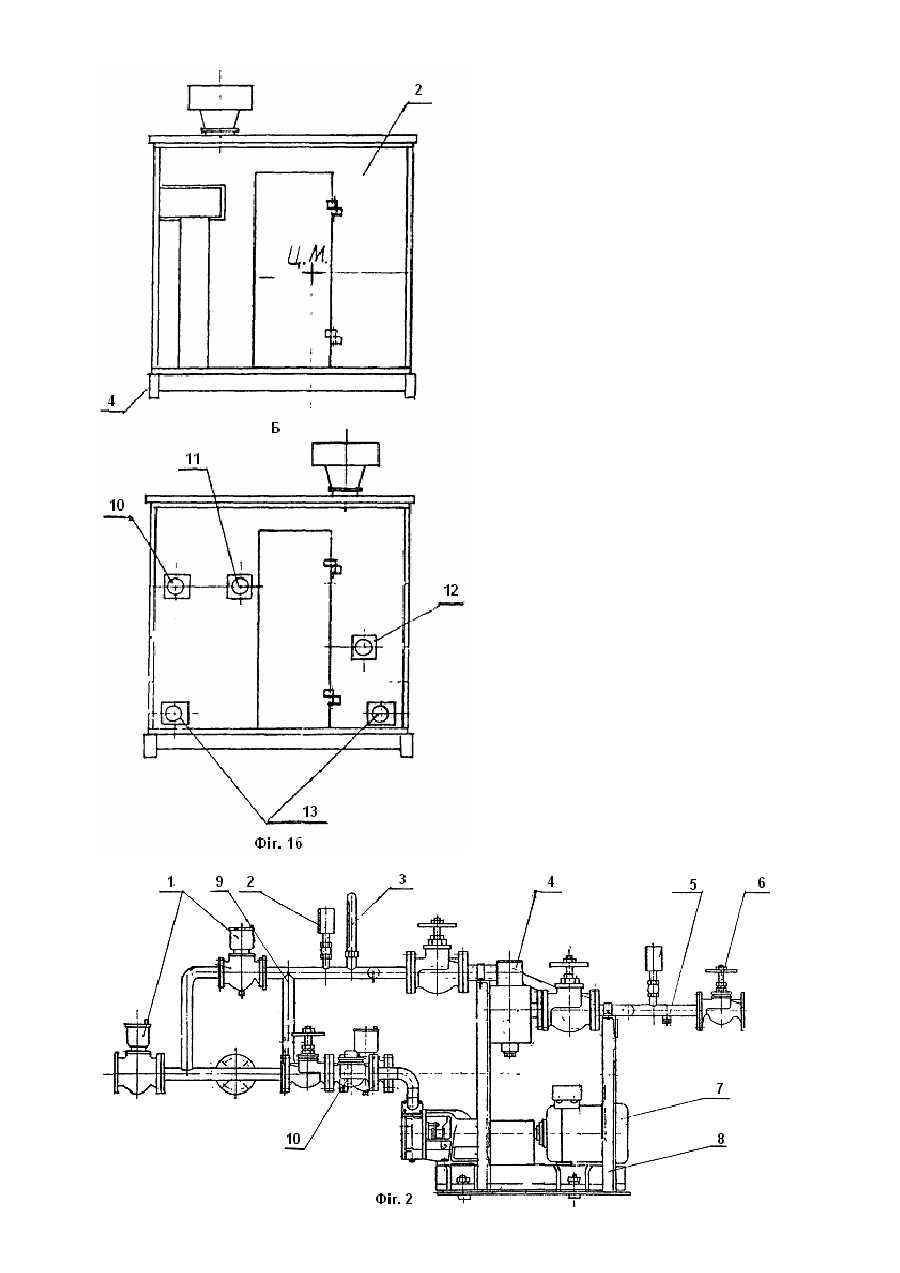

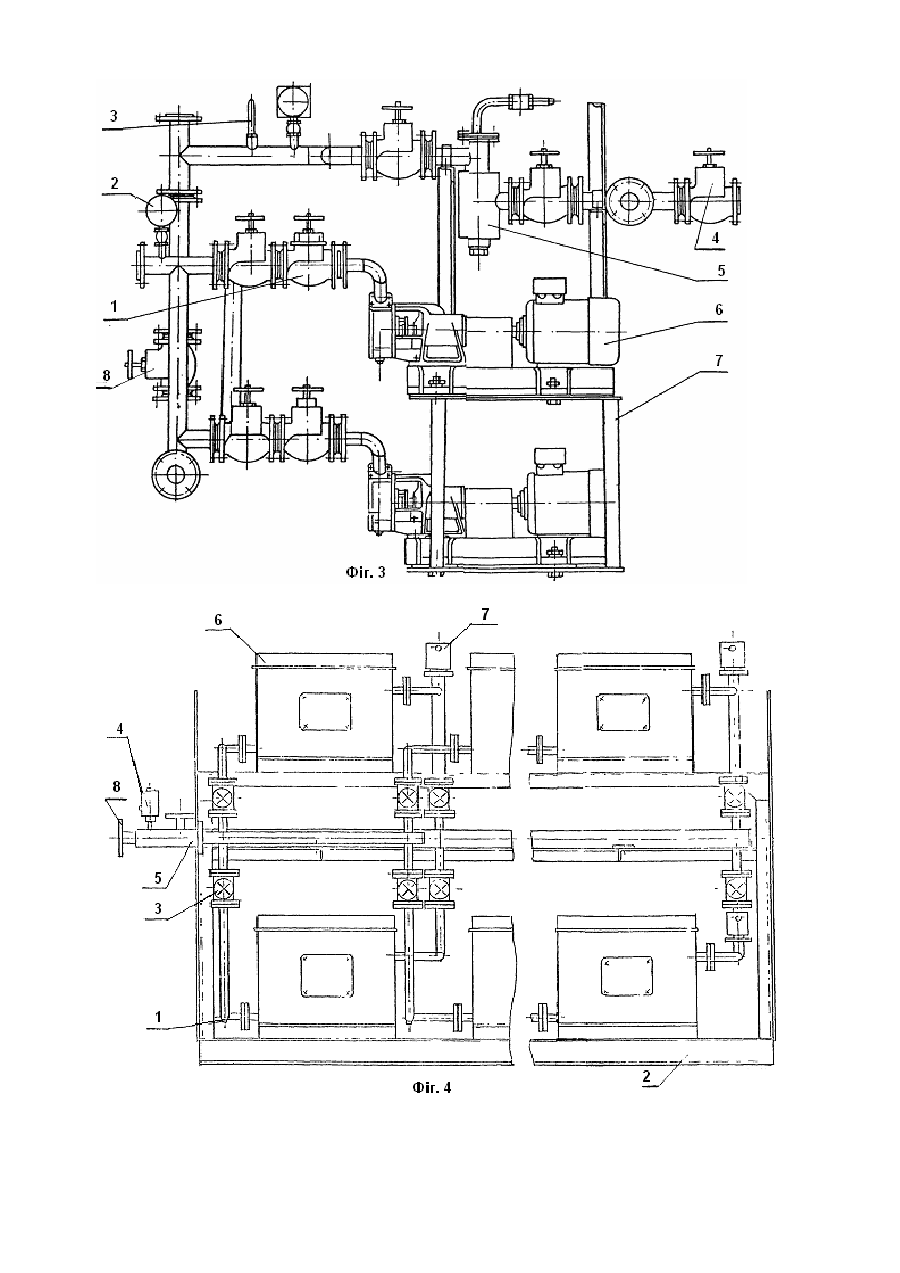

Установка водогрійна індукційна мобільна

Гаданий винахід належить до установок, призначених для обігріву та гарячого водопостачання споруджуваних побутових, житлових і виробничих об'єктів та об'єктів, що знаходяться в експлуатації. Сьогодні мається велика кількість котельних та теплових установок на твердому, рідкому, газовому паливі та електроенергії. При спорудженні шахт застосовуються пересувні котельні установки, що зменшує затрати та сприяє скороченню темпів будівництва. Інститутом "Дондіпрооргшахтобуд" у складі комплексу прохідницького устаткування розроблена пересувна котельна установка ПКУ 1/9-2Т, що поставляється на будівельний майданчик окремими котлоагрегатами Е 1/9-2Т в повній заводській готовності. Продуктивність котлоагрегату 1т пари в годину, маса 23200кг. Ця установка може використовуватись і в інших галузях. (Будівництво підприємств вугільної промисловості, науково-технічний реферативний збірник №4 (267), с 9, Москва, 1981р.). Відома працююча на твердому паливі котельна установка "Виток 300/900", теплопродуктивністю від 350кВт на бурому вугіллі,до 900 кВт на антрацитах. Маса - 10т (Рекламний листок, облполіграфвидав, Чернівці, вул. Щорса, 23, 1985р.). Донецьким науково-дослідним центром НДІОМШБ розроблена установка котельна електрична мобільна УКПЕ-0,25, призначена для забезпечення гарячою водою систем опалення і гарячого водопостачання побутових і промислових приміщень на шахтних будівельних майданчиках. Потужність установки 225кВт, температура води на виході 95°С, максимальний робочий тиск в мережі опалення 0,6МПа, номінальна продуктивність при подачі води в мережі опалення 6,8м3/г, габаритні розміри 7000х3250х3150мм, маса 10500кг. Установка складається із блок-контейнера, в якому розміщені два елект-ронагрівальники типу ЕП3-100 і 2 шафи електроапаратури, водопо-м'якшувальної установки, бака-акумулятора, бака для соляного розчину з насосом і двох електронасосних агрегатів ("Машини і устаткування для проходки шахтних стволів", каталог, C. 100, ЦНДІЕІ вугілля, Москва. 1990р.). Згадані установки на твердому паливі потребують підвозу і періодичного постачання палива, затрат часу на розпалювання, вентилятора для подачі в топку повітря, димаря, видалення і виведення золошлаків; в котлах і трубах відкладається шар накипу, що приводить до втрат тепла та застосування хімікатів для пом'якшення води, періодичного очищення від накипу. Такі установки потребують постійного (періодичного) обслуговування, забруднюють довкілля, не забезпечують вирішення технічної задачі по оперативному включенні в роботу, а також роботи без обслуговуючого персоналу в автоматичному режимі. Найближчим аналогом до пропонованого винаходу є установка котельна електрична мобільна УКПЕ0,25, яка маючи значні технічні переваги в порівнянні з котельними на твердому паливі, потребує водопідготовки, щодобового контролю електричного опору води і майже постійного нагляду персоналу. В аналозі спільним із пропонованим винаходом є: бак-акумулятор, насоси, трубопроводи, блоки водонагрівники, шафи електроустаткування, рама та приміщення. Суть пропонованого винаходу, що забезпечує досягнення технічного результату, виражається сукупністю таких суттєвих ознак: у приміщенні, на загальній рамі, розміщені вісім індукційних нагрівників води з необхідною апаратурою, які забезпечують нагрівання води до 65°С для гарячого водопостачання і до 95°С для системи опалення, в кількості достатній для обігріву 1400м2 житлового приміщення. На фіг. 1a, б показаний загальний вид пропонованої установки, що складається з приміщення 2, скомпонованих на рамі 4 блоків нагрівників 1 і 3, блоків насосів 5 і 9, трубопроводів 6 і шаф силової 7 та автоматики 8. Показані також місця підключення трубопроводів: в зовнішню мережу опалення 10, із зовнішньої мережі опалення 11, із мережі водопостачання 12 і в каналізацію 13. На фіг. 2 показаний блок насосів 9 (фіг. 1), що знаходиться в системі подачі води із зовнішнього трубопроводу, а на фіг. 3 - блок насосів 5, що знаходиться в системі опалення. На фіг. 4 показаний блок водонагрівників, що складається з двох секцій 1 і 3 (фіг 1а). Блок насосів системи подачі води (фіг. 2) із зовнішнього трубопроводу складається з електронасосного агрегату 7, підставки 8, грязьовика 4, клапана 6, клапана оборотного 10, вентиля мембранного з електромагнітним приводом 1, манометра 2, термометра 3, трубопроводів 9, пробки для зливання води 5. Вода із мережі водопостачання через клапан 6, грязьовик 4 і вентиль електронасосним агрегатом по трубопроводам подається в систему опалення для підживлення. Блок насосів системи опалення (фіг 3) складається з двох електронасос-них агрегатів 6, підставки 7, грязьовика 5, клапана 4, манометра 2, термометра 3, шунтуючого вентиля 8, оборотного клапана 1. Вода із зовнішньої мережі опалення через клапан 4, грязьовик 5 електронасосним агрегатом 9 (фіг. 1а) подається в блок водонагрівників. Нагріта вода з водонагрівного блока подається в зовнішню мережу опалення. Другий електронасосний агрегат є резервним і включається в роботу при зупинці першого. Розводка трубопроводів 6 (фіг. 1а, б) служить для з'єднання блоків насосів і блоків водонагрівників зовнішньої мережі опалення, а також зливання води в каналізацію. Блок водонагрівників (фіг. 4) складається з двох секцій 1 і 3 (фіг. 1а); в одній використовувається два, а в другій - шість індукційних водонагрівників. Секція водонагрівника (фіг. 4) складається із шести індукційних водонагрівників 6, рами 2, колекторів 5 і 8, клапанів 3, клапана запобіжного 4, реле потоку 7, пробки 1. Вода з колектора 5 потрапляє до водонагрівників 6 і нагріта подається в мережу опалення. Для видалення із трубопроводів води, що залишилася, при довготерміновому відключенні установки в холодну пору року призначені пробки 1. Шафа силова 7 (фіг. 1а) призначена для розташування в ній силової пускової апаратури нагрівників і насосів, апаратів керування і сигналізації. Шафа автоматики 8 призначена для розташування блока керування установкою, блока контролю тиску й блоків керування нагрівниками. Перед пуском установки в роботу необхідно заповнити водою систему опалення, після чого проконтролювати за показаннями приладів тиск, температуру й рівень води. При необхідності потужність установки може змінюватись за рахунок кількості включених нагрівників. Установка працює в автоматичному режимі, але, при потребі, може бути переведена в ручний режим управління. При індуктивному нагріві води не потрібно вести водопідготовку і монтувати в системі обладнання для цього; не потрібні соляний розчин і насос, а накип не відкладається на устаткуванні і трубопроводах установки, що дає певну економію тепла й часу та збільшення строку її експлуатації. Повна заводська готовність установки забезпечує її високу мобільність, зводить монтаж до підключення у відповідні мережі (фіг. 1), швидке введення в дію. При цьому не потрібно виконувати обмуровування чи мокрі кладочні роботи. Габарити установки, мм: довжина 6000; ширина 2800; висота 3000. Маса 9500кг. Установка може транспортуватись автомобільним, залізничним чи водним транспортом і встановлюватись на будь-якому ґрунті, що має розрахунковий опір на стискання 0,098МПа (1кгс.см2). В короткі терміни установка демонтується й перевозиться на інший об'єкт; може використовуватись в різних галузях промисловості і сільському господарстві. Екологічно безпечна.
