Мобільна плазмова установка

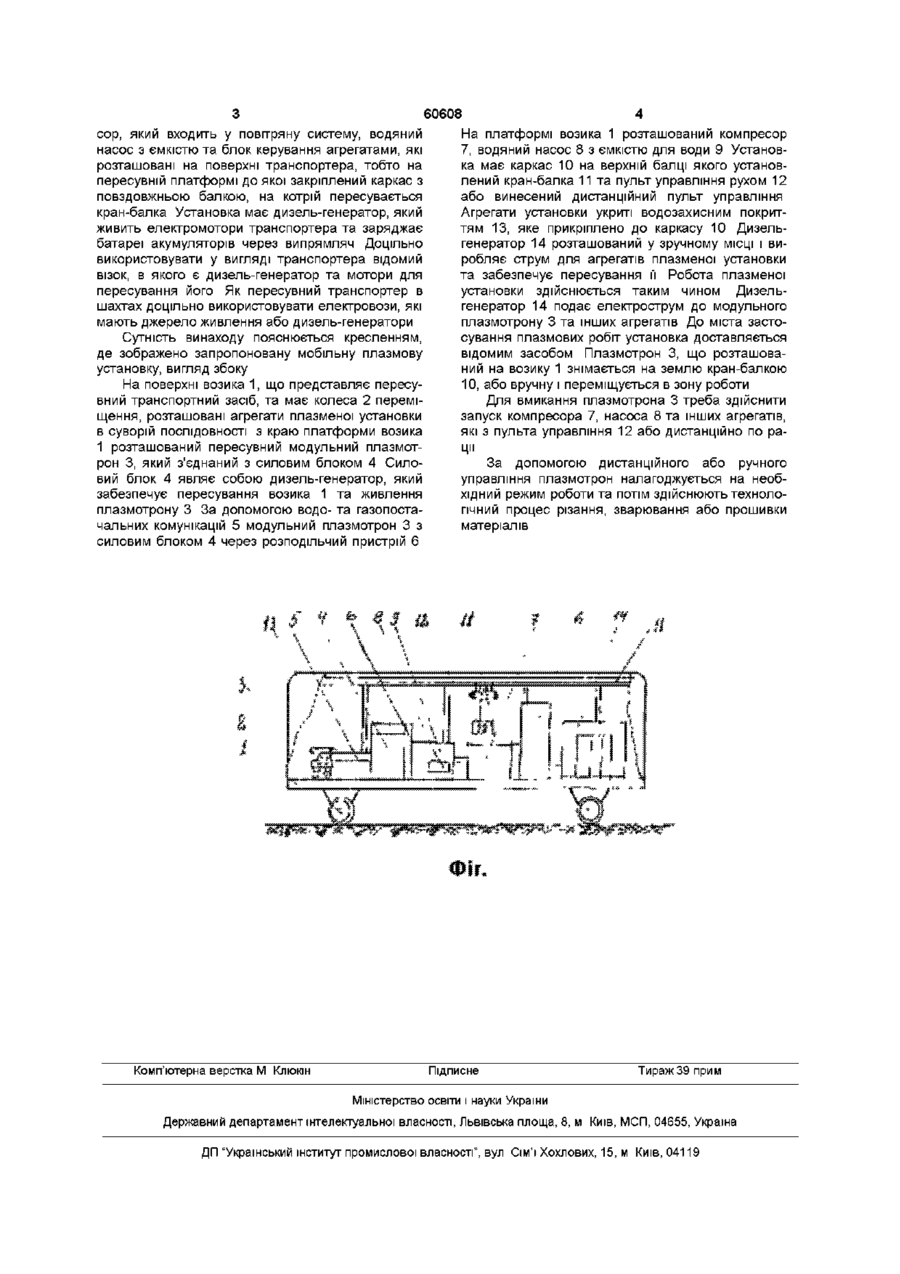

Мобільна плазмова установка, що містить джерело живлення для плазмотрона і систему охолодження та одержання і подання стислого повітря, яка відрізняється тим, що на пересувному візку установлений дизель-генератор для переміщення візка, зарядження акумуляторних батарей та живлення плазмотронів, компресора повітряної системи, насоса системи охолодження, а також керування роботою плазмотронів та допоміжних систем Винахід належить до плазмової обробки металів, зокрема до різки, сварки, нагріву, плавлення матеріалів і може бути використаний у гірничої промисловості для роботи в вугільних шахтах Плазмова мобільна установка призначена для проведення будівельно-монтажних, аварійнорятувальних та ремонтних робіт при виконанні операцій різання, зварювання, плавління металевих та неметалевих, матеріалів, а також для руйнування залізобетонних конструкцій Відома плазмена установка, яка здійснює різання та зварювання металів, що складається з плазмотронів непрямої дії, пальників, електропневмопостачання та автоматики управління установкою (див патент України № 7271 А, МПК5 F2305/00, формула якого опублікована в офіційному бюлетені "Промислова власність" № 2, 1995 р) Така установка виконує обробку металевих виробів, підпалення та стабілізацію горіння пилевупльного факела і зовсім не переміщається, тобто стаціонарна Крім того установка має джерело живлення електрострумом від мережі загального використання Відома комбінована плазмова установка для різки та сварки матеріалів завдяки виробленню електроенергії двигуном внутрішнього згоряння та електрогенератором для живлення плазмотрону (див європейський патент ЕПВ (ЕР) №0495760, кл МПК5 В23К10/00, опублікований в патентном бюлетені "Патенты стран мира" № 3 від 22 07 92 заявник італійська фірма L'EUROPFA) Ця установка прийнята прототипом Проте така комбінована установка з двигуном внутрішнього згоряння не пристосована для пере міщення и в необхідних випадках, особливо не може бути застосована у вугільних шахтах, в яких добре роблять акумуляторні та контактні електровози, така установка - стаціонарна Відомий патент на корисну модель транспортний засіб для перевезення вантажів, що містить раму з каркасом з обшивкою, рама містить жорстоко прикріплені до її нижньої частини і розміщені по осях и симетрії елементи для взаємодії з вантажнозахватними пристроями підйомних засобів (див патент № 297 на корисну модель в Україні, від 26 02 99, заявка 98052774, кп В60Р1/00) Такий засіб не призначений для переміщення агрегатів плазмової установки та має одну суттєву ознаку пересувний засіб у вигляді транспортера на колесах Задача, яка вирішується запропонованим рішенням є створення пересувної мобільної плазмової установки з дистанційним управлінням нею та розширення функціональних можливостей установки завдяки пересування її в необхідних випадках Спільними ознаками прототипа та пропонованого технічного рішення є джерело живлення у вигляді електроструму для плазмотрону, система охолодження та утворення стислого повітря, та блок керування плазмотроном та іншими агрегатами, а також використання відомого засобу для перевезення плазмової установки У вигляді пересувного засобу застосовується відомий візок або інший засіб Поставлена задача вирішується тим, що плазмена установка, яка має окремі необхідні агрегати, такі як плазмотрон, дизель-генератор компре 00 о (О о (О 60608 cop, який входить у повітряну систему, водяний насос з ємкістю та блок керування агрегатами, які розташовані на поверхні транспортера, тобто на пересувній платформі до якої закріплений каркас з повздовжньою балкою, на котрій пересувається кран-балка Установка має дизель-генератор, який живить електромотори транспортера та заряджає батареї акумуляторів через випрямляч Доцільно використовувати у вигляді транспортера відомий візок, в якого є дизель-генератор та мотори для пересування його Як пересувний транспортер в шахтах доцільно використовувати електровози, які мають джерело живлення або дизель-генератори Сутність винаходу пояснюється кресленням, де зображено запропоновану мобільну плазмову установку, вигляд збоку На поверхні возика 1, що представляє пересувний транспортний засіб, та має колеса 2 переміщення, розташовані агрегати плазменої установки в суворій ПОСЛІДОВНОСТІ з краю платформи возика 1 розташований пересувний модульний плазмотрон 3, який з'єднаний з силовим блоком 4 Силовий блок 4 являє собою дизель-генератор, який забезпечує пересування возика 1 та живлення плазмотрону 3 За допомогою водо- та газопостачальних комунікацій 5 модульний плазмотрон 3 з силовим блоком 4 через розподільчий пристрій 6 Комп'ютерна верстка М Клюкш На платформі возика 1 розташований компресор 7, водяний насос 8 з ємкістю для води 9 Установка має каркас 10 на верхній балці якого установлений кран-балка 11 та пульт управління рухом 12 або винесений дистанційний пульт управління Агрегати установки укриті водозахисним покриттям 13, яке прикріплено до каркасу 10 Дизельгенератор 14 розташований у зручному МІСЦІ І виробляє струм для агрегатів плазменої установки та забезпечує пересування її Робота плазменої установки здійснюється таким чином Дизельгенератор 14 подає електрострум до модульного плазмотрону 3 та інших агрегатів До міста застосування плазмових робіт установка доставляється відомим засобом Плазмотрон 3, що розташований на возику 1 знімається на землю кран-балкою 10, або вручну і переміщується в зону роботи Для вмикання плазмотрона 3 треба здійснити запуск компресора 7, насоса 8 та інших агрегатів, які з пульта управління 12 або дистанційно по рації За допомогою дистанційного або ручного управління плазмотрон налагоджується на необхідний режим роботи та потім здійснюють технологічний процес різання, зварювання або прошивки матеріалів Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
