Робоче колесо осьового вентилятора

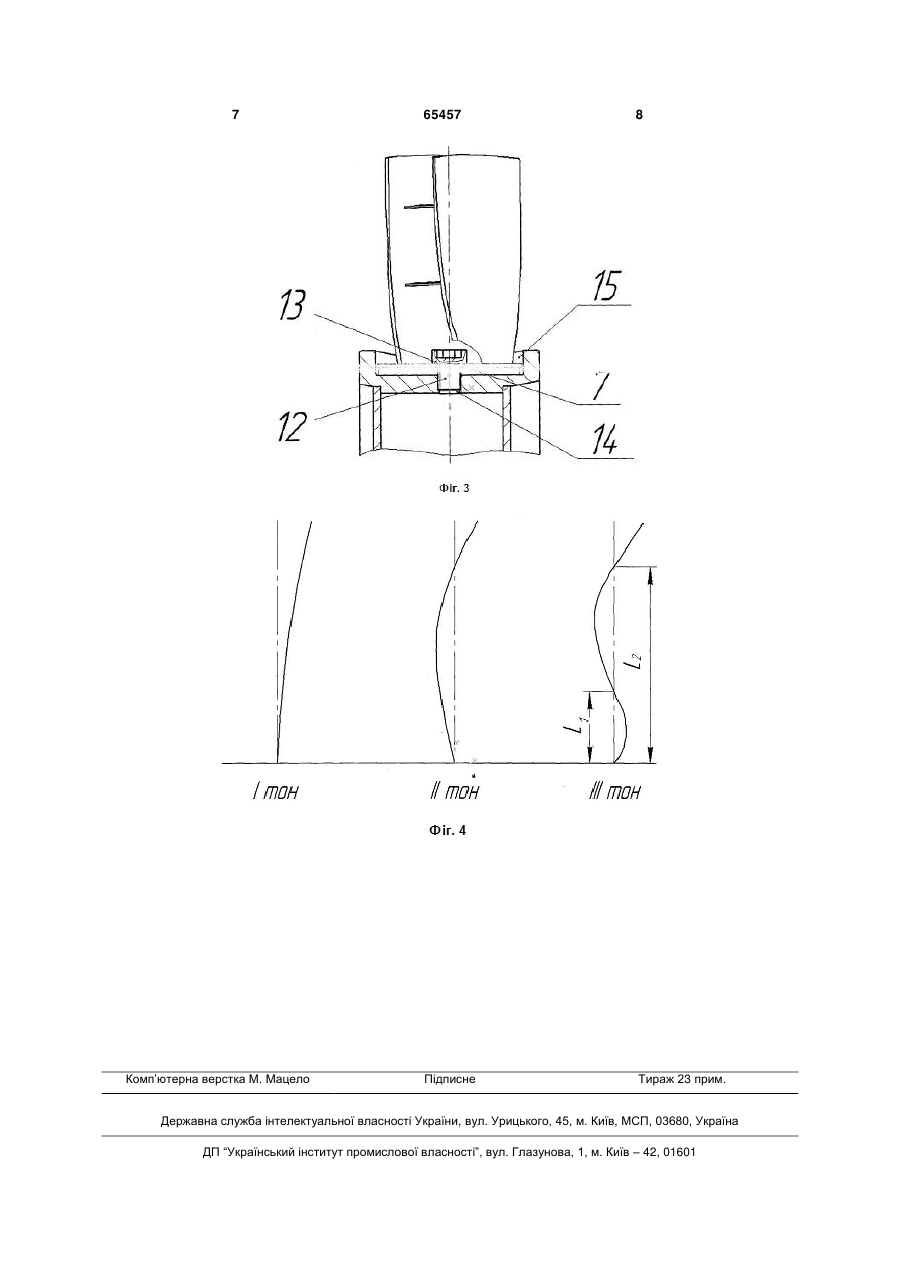

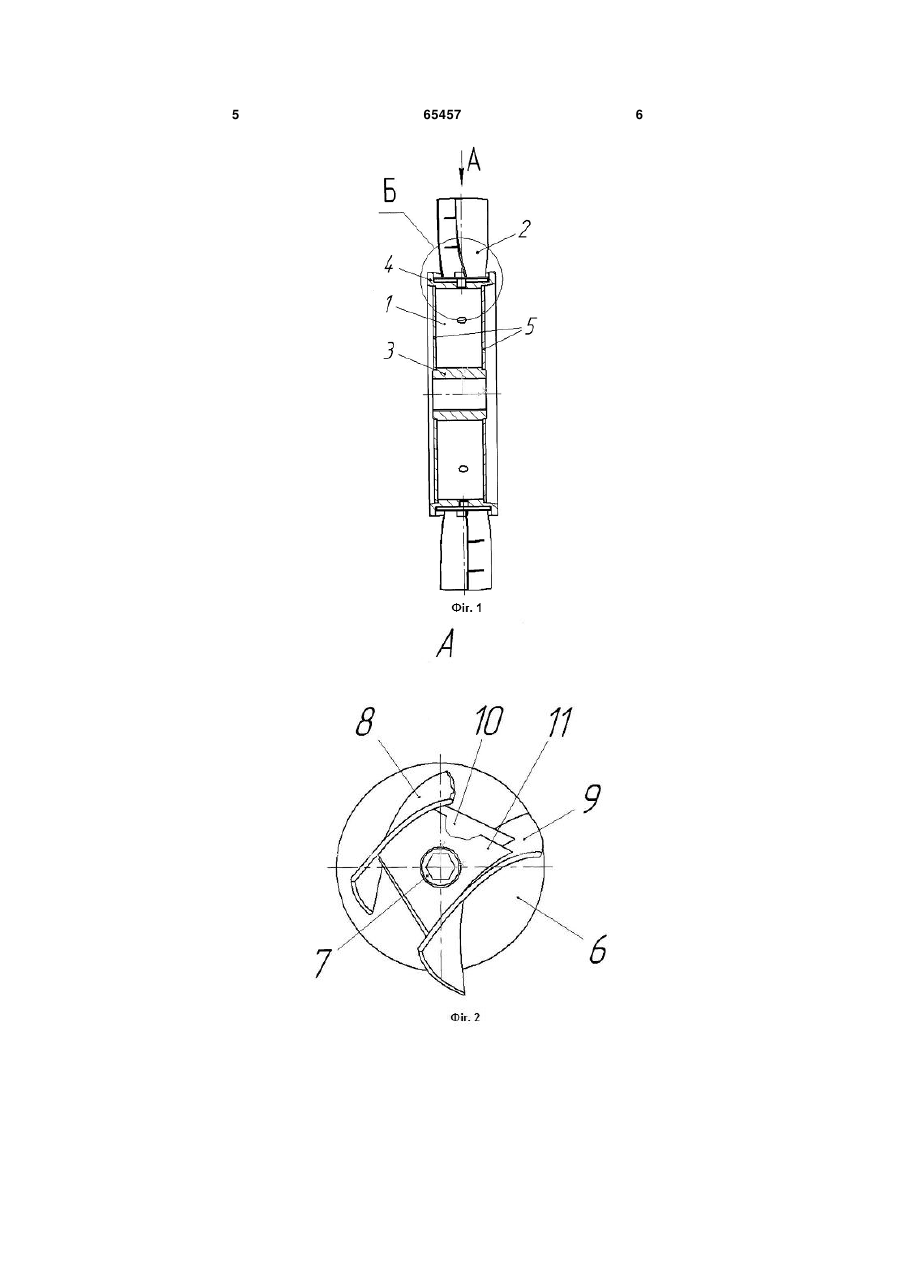

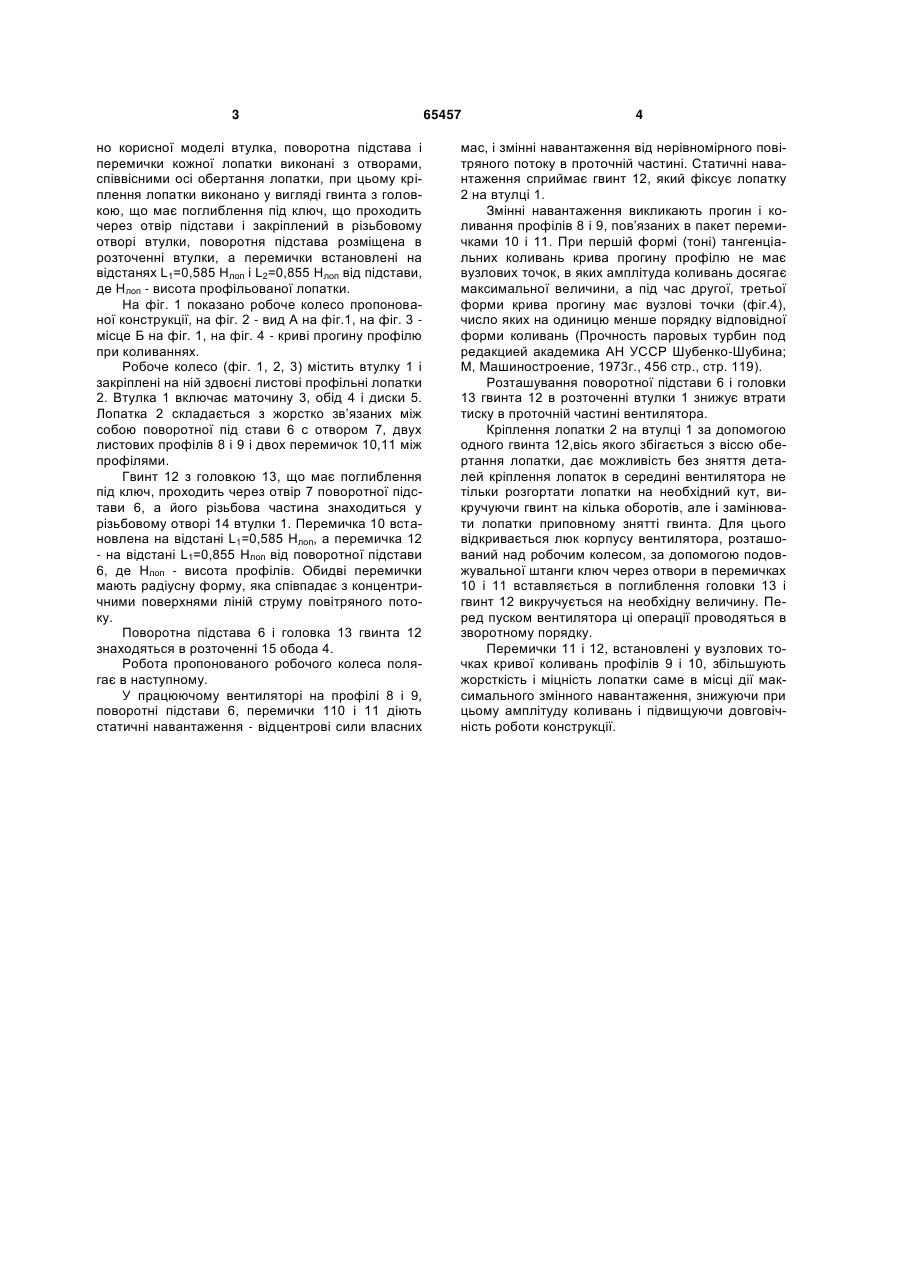

Робоче колесо осьового вентилятора, що містить втулку і рівномірно розміщені на ній поворотні підстави, на кожній з яких консольно закріплені під кутом одна до одної дві листові профільовані лопатки, при цьому друга по напрямку обертання колеса лопатка кожної підстави має менші, ніж у 3 но корисної моделі втулка, поворотна підстава і перемички кожної лопатки виконані з отворами, співвісними осі обертання лопатки, при цьому кріплення лопатки виконано у вигляді гвинта з головкою, що має поглиблення під ключ, що проходить через отвір підстави і закріплений в різьбовому отворі втулки, поворотня підстава розміщена в розточенні втулки, а перемички встановлені на відстанях L1=0,585 Нлоп і L2=0,855 Нлоп від підстави, де Нлоп - висота профільованої лопатки. На фіг. 1 показано робоче колесо пропонованої конструкції, на фіг. 2 - вид А на фіг.1, на фіг. 3 місце Б на фіг. 1, на фіг. 4 - криві прогину профілю при коливаннях. Робоче колесо (фіг. 1, 2, 3) містить втулку 1 і закріплені на ній здвоєні листові профільні лопатки 2. Втулка 1 включає маточину 3, обід 4 і диски 5. Лопатка 2 складається з жорстко зв’язаних між собою поворотної під стави 6 с отвором 7, двух листових профілів 8 і 9 і двох перемичок 10,11 між профілями. Гвинт 12 з головкою 13, що має поглиблення під ключ, проходить через отвір 7 поворотної підстави 6, а його різьбова частина знаходиться у різьбовому отворі 14 втулки 1. Перемичка 10 встановлена на відстані L1=0,585 Нлоп, а перемичка 12 - на відстані L1=0,855 Нлоп від поворотної підстави 6, де Нлоп - висота профілів. Обидві перемички мають радіусну форму, яка співпадає з концентричними поверхнями ліній струму повітряного потоку. Поворотна підстава 6 і головка 13 гвинта 12 знаходяться в розточенні 15 обода 4. Робота пропонованого робочого колеса полягає в наступному. У працюючому вентиляторі на профілі 8 і 9, поворотні підстави 6, перемички 110 і 11 діють статичні навантаження - відцентрові сили власних 65457 4 мас, і змінні навантаження від нерівномірного повітряного потоку в проточній частині. Статичні навантаження сприймає гвинт 12, який фіксує лопатку 2 на втулці 1. Змінні навантаження викликають прогин і коливання профілів 8 і 9, пов’язаних в пакет перемичками 10 і 11. При першій формі (тоні) тангенціальних коливань крива прогину профілю не має вузлових точок, в яких амплітуда коливань досягає максимальної величини, а під час другої, третьої форми крива прогину має вузлові точки (фіг.4), число яких на одиницю менше порядку відповідної форми коливань (Прочность паровых турбин под редакцией академика АН УССР Шубенко-Шубина; М, Машиностроение, 1973г., 456 стр., стр. 119). Розташування поворотної підстави 6 і головки 13 гвинта 12 в розточенні втулки 1 знижує втрати тиску в проточній частині вентилятора. Кріплення лопатки 2 на втулці 1 за допомогою одного гвинта 12,вісь якого збігається з віссю обертання лопатки, дає можливість без зняття деталей кріплення лопаток в середині вентилятора не тільки розгортати лопатки на необхідний кут, викручуючи гвинт на кілька оборотів, але і замінювати лопатки приповному знятті гвинта. Для цього відкривається люк корпусу вентилятора, розташований над робочим колесом, за допомогою подовжувальної штанги ключ через отвори в перемичках 10 і 11 вставляється в поглиблення головки 13 і гвинт 12 викручується на необхідну величину. Перед пуском вентилятора ці операції проводяться в зворотному порядку. Перемички 11 і 12, встановлені у вузлових точках кривої коливань профілів 9 і 10, збільшують жорсткість і міцність лопатки саме в місці дії максимального змінного навантаження, знижуючи при цьому амплітуду коливань і підвищуючи довговічність роботи конструкції. 5 65457 6 7 Комп’ютерна верстка М. Мацело 65457 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
