Робоче колесо осьового вентилятора
Номер патенту: 55163
Опубліковано: 10.12.2010
Автори: Іванов Сергій Костянтинович, Мавродій Сергій Вячеславович
Формула / Реферат
1. Робоче колесо осьового вентилятора, що містить маточину, встановлену на приводному валу, втулку, обладнану, розташованими по колу втулки на її зовнішній поверхні, фланцями, на кожному з яких встановлені лопатки, виконані з двох листових поверхонь, яке відрізняється тим, що одна з листових поверхонь кожної лопатки має дугоподібний профіль, а друга поверхня виконана плоскою, при цьому радіальна висота першої листової поверхні більше радіальної висоти другої листової поверхні, яка з'єднана з першою з увігнутої її сторони по ширині лопатки і обладнана на периферії перекриттям, з'єднаним з першою листовою поверхнею з увігнутої її сторони на висоті, рівній висоті другої листової поверхні.
2. Робоче колесо за п. 1, яке відрізняється тим, що ширина і радіальна висота плоскої листової поверхні складає від 0,3 до 0,95 ширини і радіальної висоти листової поверхні з дугоподібним профілем, відповідно.
3. Робоче колесо за п. 1, яке відрізняється тим, що фланці встановлені на спицях, кожна з яких з одного боку закріплена на маточині, а з другого боку з'єднана з фланцем з можливістю його повороту щодо спиці.
Текст

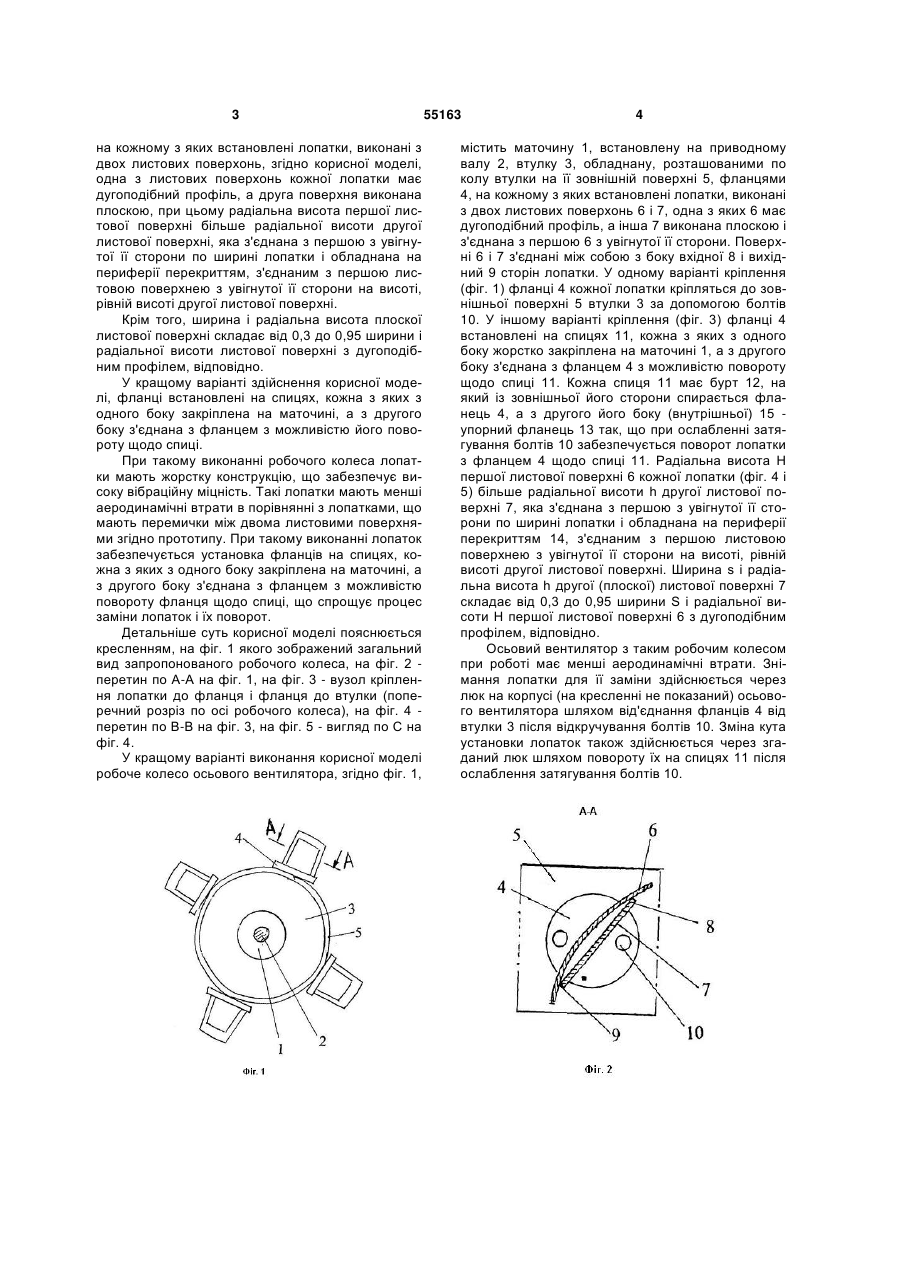

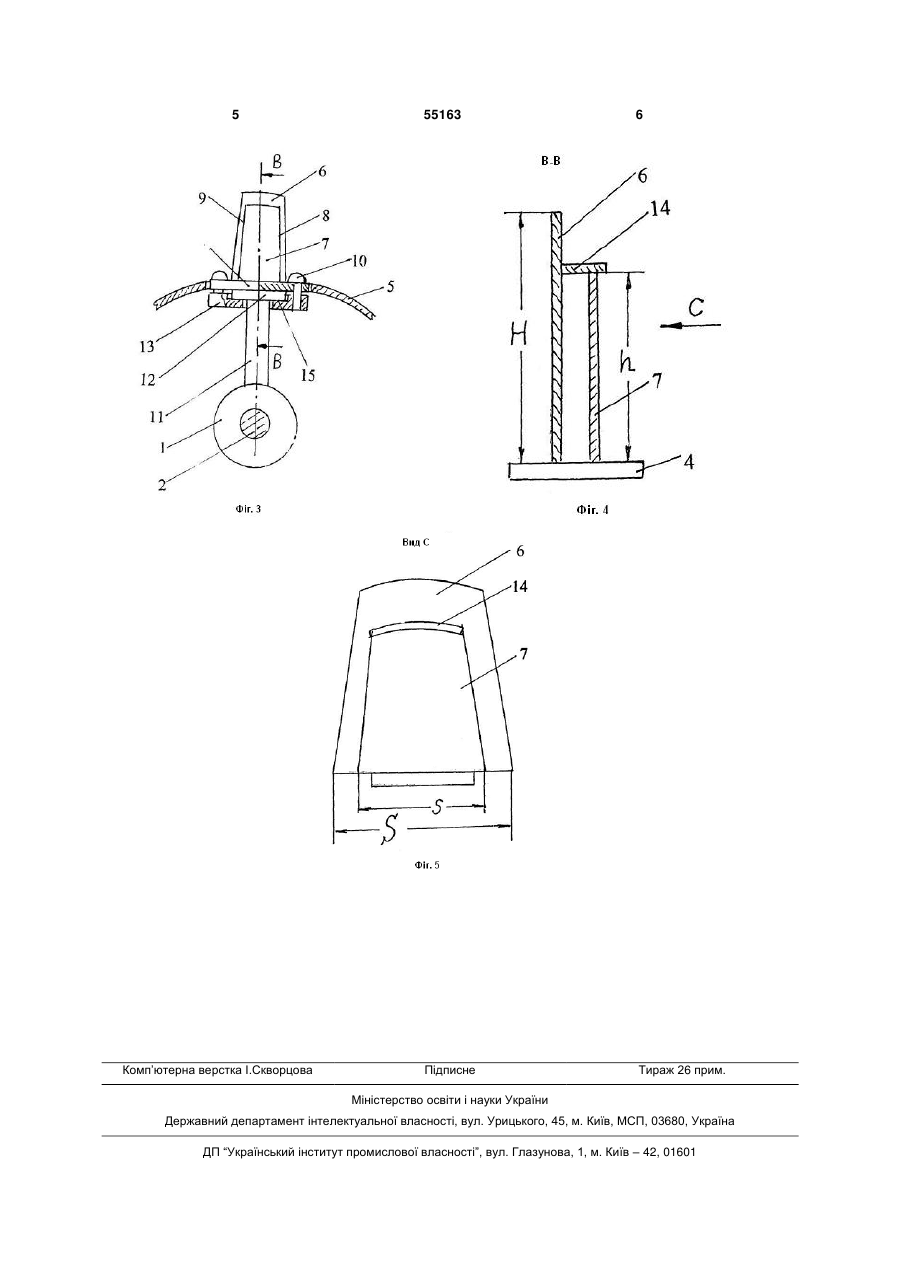

1. Робоче колесо осьового вентилятора, що містить маточину, встановлену на приводному валу, втулку, обладнану, розташованими по колу втулки на її зовнішній поверхні, фланцями, на кожному з яких встановлені лопатки, виконані з двох листових поверхонь, яке відрізняється тим, що одна з листових поверхонь кожної лопатки має дугоподібний профіль, а друга поверхня виконана плоскою, при цьому радіальна висота першої лис 3 на кожному з яких встановлені лопатки, виконані з двох листових поверхонь, згідно корисної моделі, одна з листових поверхонь кожної лопатки має дугоподібний профіль, а друга поверхня виконана плоскою, при цьому радіальна висота першої листової поверхні більше радіальної висоти другої листової поверхні, яка з'єднана з першою з увігнутої її сторони по ширині лопатки і обладнана на периферії перекриттям, з'єднаним з першою листовою поверхнею з увігнутої її сторони на висоті, рівній висоті другої листової поверхні. Крім того, ширина і радіальна висота плоскої листової поверхні складає від 0,3 до 0,95 ширини і радіальної висоти листової поверхні з дугоподібним профілем, відповідно. У кращому варіанті здійснення корисної моделі, фланці встановлені на спицях, кожна з яких з одного боку закріплена на маточині, а з другого боку з'єднана з фланцем з можливістю його повороту щодо спиці. При такому виконанні робочого колеса лопатки мають жорстку конструкцію, що забезпечує високу вібраційну міцність. Такі лопатки мають менші аеродинамічні втрати в порівнянні з лопатками, що мають перемички між двома листовими поверхнями згідно прототипу. При такому виконанні лопаток забезпечується установка фланців на спицях, кожна з яких з одного боку закріплена на маточині, а з другого боку з'єднана з фланцем з можливістю повороту фланця щодо спиці, що спрощує процес заміни лопаток і їх поворот. Детальніше суть корисної моделі пояснюється кресленням, на фіг. 1 якого зображений загальний вид запропонованого робочого колеса, на фіг. 2 перетин по А-А на фіг. 1, на фіг. 3 - вузол кріплення лопатки до фланця і фланця до втулки (поперечний розріз по осі робочого колеса), на фіг. 4 перетин по В-В на фіг. 3, на фіг. 5 - вигляд по С на фіг. 4. У кращому варіанті виконання корисної моделі робоче колесо осьового вентилятора, згідно фіг. 1, 55163 4 містить маточину 1, встановлену на приводному валу 2, втулку 3, обладнану, розташованими по колу втулки на її зовнішній поверхні 5, фланцями 4, на кожному з яких встановлені лопатки, виконані з двох листових поверхонь 6 і 7, одна з яких 6 має дугоподібний профіль, а інша 7 виконана плоскою і з'єднана з першою 6 з увігнутої її сторони. Поверхні 6 і 7 з'єднані між собою з боку вхідної 8 і вихідний 9 сторін лопатки. У одному варіанті кріплення (фіг. 1) фланці 4 кожної лопатки кріпляться до зовнішньої поверхні 5 втулки 3 за допомогою болтів 10. У іншому варіанті кріплення (фіг. 3) фланці 4 встановлені на спицях 11, кожна з яких з одного боку жорстко закріплена на маточині 1, а з другого боку з'єднана з фланцем 4 з можливістю повороту щодо спиці 11. Кожна спиця 11 має бурт 12, на який із зовнішньої його сторони спирається фланець 4, а з другого його боку (внутрішньої) 15 упорний фланець 13 так, що при ослабленні затягування болтів 10 забезпечується поворот лопатки з фланцем 4 щодо спиці 11. Радіальна висота Н першої листової поверхні 6 кожної лопатки (фіг. 4 і 5) більше радіальної висоти h другої листової поверхні 7, яка з'єднана з першою з увігнутої її сторони по ширині лопатки і обладнана на периферії перекриттям 14, з'єднаним з першою листовою поверхнею з увігнутої її сторони на висоті, рівній висоті другої листової поверхні. Ширина s і радіальна висота h другої (плоскої) листової поверхні 7 складає від 0,3 до 0,95 ширини S і радіальної висоти Н першої листової поверхні 6 з дугоподібним профілем, відповідно. Осьовий вентилятор з таким робочим колесом при роботі має менші аеродинамічні втрати. Знімання лопатки для її заміни здійснюється через люк на корпусі (на кресленні не показаний) осьового вентилятора шляхом від'єднання фланців 4 від втулки 3 після відкручування болтів 10. Зміна кута установки лопаток також здійснюється через згаданий люк шляхом повороту їх на спицях 11 після ослаблення затягування болтів 10. 5 Комп’ютерна верстка І.Скворцова 55163 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking wheel of axial fan
Автори англійськоюMavrodii Serhii Viacheslavovych, Ivanov Serhii Kostiantynovych
Назва патенту російськоюРабочее колесо осевого вентилятора
Автори російськоюМавродий Сергей Вячеславович, Иванов Сергей Константинович
МПК / Мітки
МПК: F04D 27/02
Мітки: вентилятора, колесо, робоче, осьового
