Головка гомогенізатора

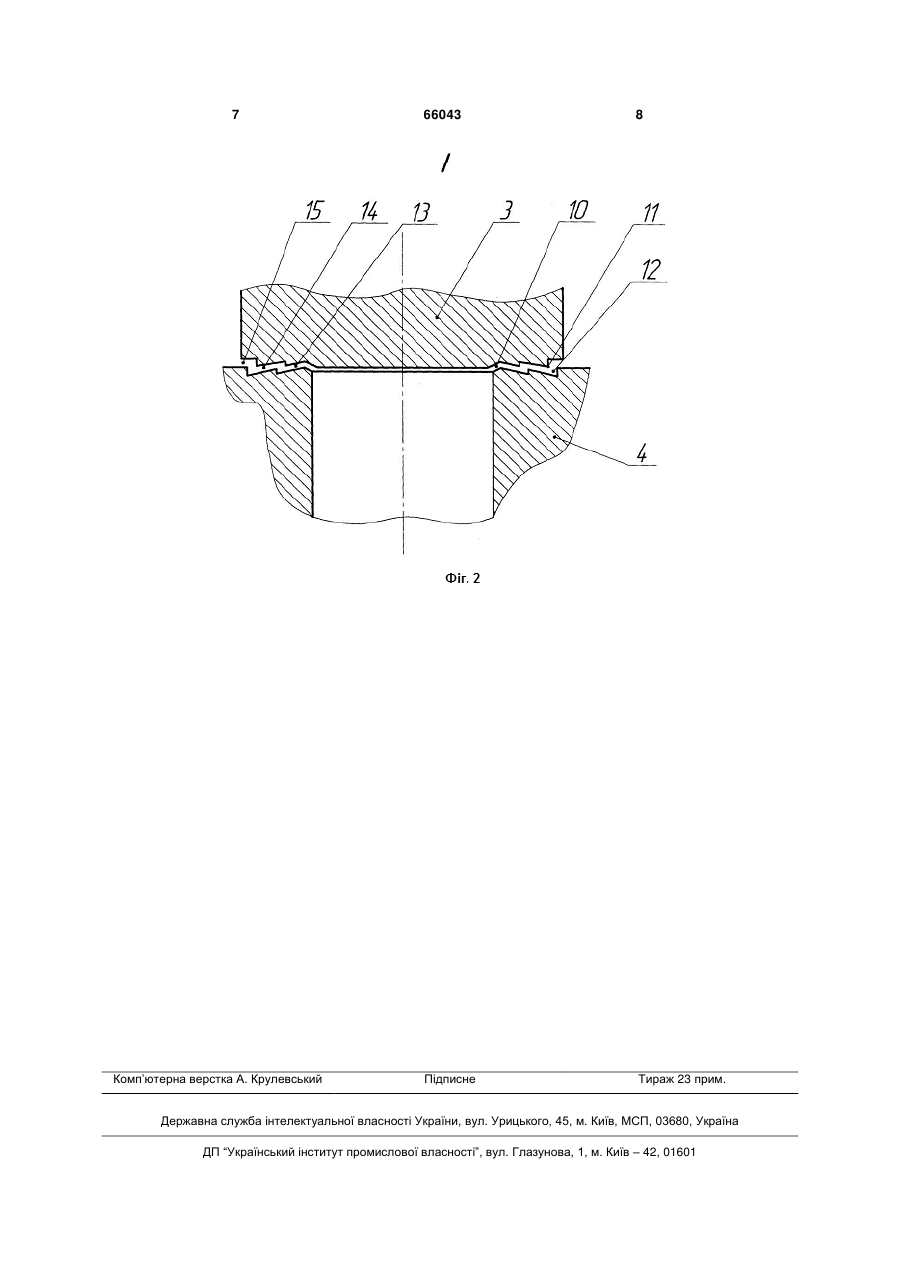

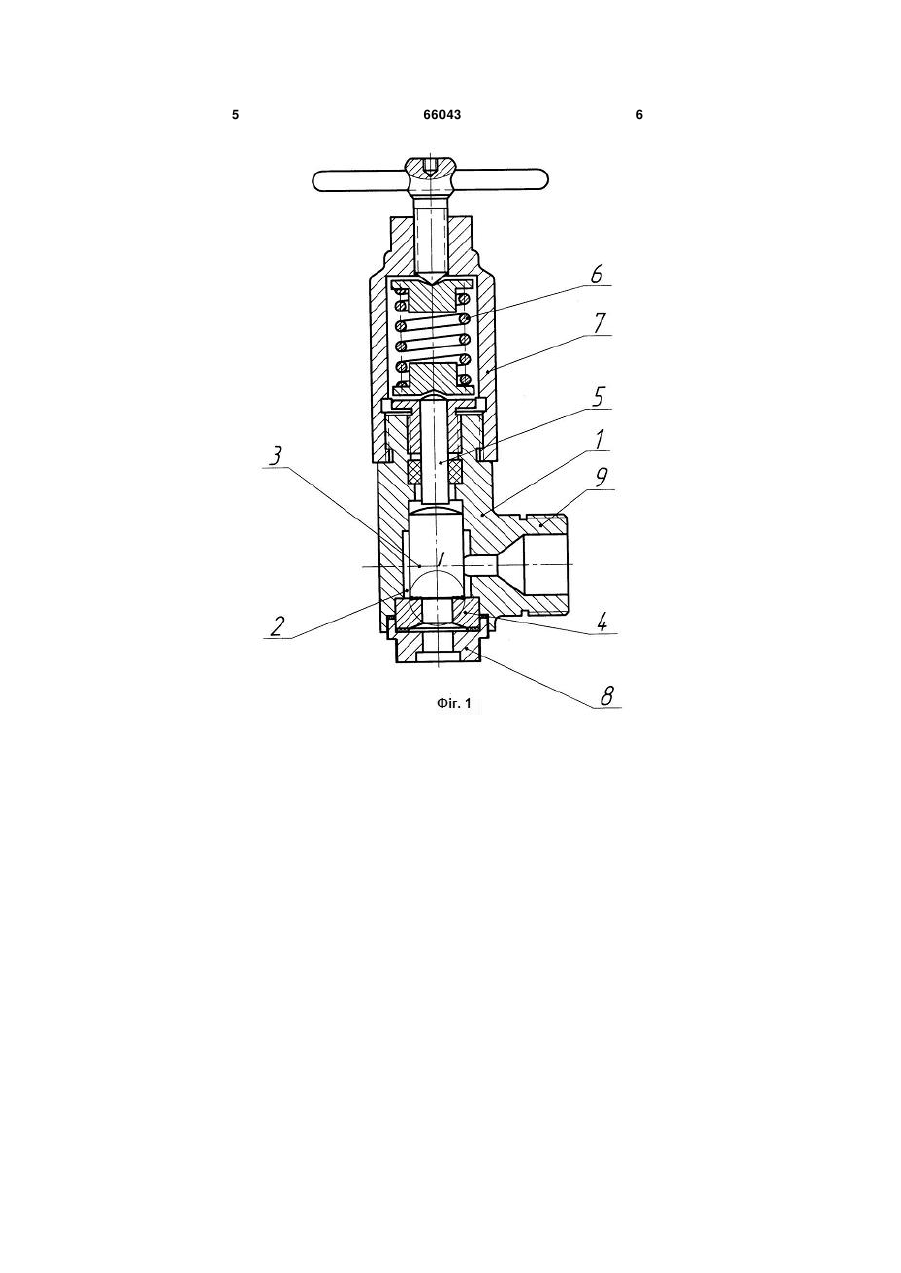

Головка гомогенізатора, що містить клапан із сідлом і кільцевими проточками на них, що утворюють лабіринтову щілину, яка відрізняється тим, що кільцеві проточки на клапані й сідлі виконані зі зсувом таким чином, щоб виступи проточок клапана заходили у западини проточок сідла, а лабіринтова щілина утворювала зони із зазором, що розширюється від центра до периферії. (19) (21) u201105607 (22) 04.05.2011 (24) 26.12.2011 (46) 26.12.2011, Бюл.№ 24, 2011 р. (72) ШПИГАНОВИЧ ТЕТЯНА ОЛЕКСАНДРІВНА, ГВОЗДЄВ ОЛЕКСАНДР ВІКТОРОВИЧ, МАРТАКОВ ОЛЕКСАНДР ІВАНОВИЧ (73) ТАВРІЙСЬКИЙ ДЕРЖАВНИЙ АГРОТЕХНОЛОГІЧНИЙ УНІВЕРСИТЕТ 3 ефект гомогенізації при зниженні тиску й енергоємності процесу за рахунок додаткового утворення кавітаційного ефекту при послідовному переході продукту із зони в зону . Такі проточки дозволять збільшити кількість перепадів тиску, адже саме при перепадах тиску здійснюється подрібнення жирових кульок - гомогенізація, а також проточки з перемінним зазором, який збільшується від центру до периферії, знижують появу явищ зносу поверхонь клапана та сідла від кавітації. При цьому необхідна ступінь гомогенізації продукту буде досягатись при меншому надлишковому тиску, що зменшить енерговитрати на гомогенізацію. Крім того, такі ступеневі проточки дозволять реалізувати принцип багатоступінчастої гомогенізації, внаслідок чого підвищиться стабільність отриманого продукту. Корисна модель пояснюється кресленнями: на фіг. 1 приведено поздовжній розріз головки гомогенізатора; на фіг. 2 - вузол І на фіг. 1. Головка гомогенізатора складається з корпуса 1, що має камеру гомогенізації 2, у якій установлений клапан 3, взаємодіючий із сідлом 4. Тиск гомогенізації регулюють притисненням штока 5 до клапана 3 за допомогою пружини 6, установленої в стакані 7. Підведення продукту в головку здійснюється через патрубок 8, а відвід гомогенізованого продукту - через патрубок 9. На поверхнях зіткнення клапана 3 і сідла 4 виконані кільцеві проточки, що утворюють лабіринтову щілину 10. Кільцеві проточки на клапані й сідлі виконані зі зсувом таким чином, щоб виступи 11 проточок клапана 3 входили у западини 12 проточок сідла 4. Лабірин 66043 4 това щілина 10 утворює, як мінімум три зони гомогенізації 13, 14, 15. Перша зона гомогенізації 13 являє собою вузький зазор між кільцевими проточками сідла й клапана, друга зона 14 має більший зазор у порівнянні з першим, а третя 15 - ще більший зазор у порівнянні із зазором другої зони. Головка гомогенізатора працює таким чином. Продукт через патрубок 8 надходить у головку й під тиском давить на нижню поверхню клапана 3. При перевищенні продуктом тиску притиснення клапана 3 пружиною 6, клапан піднімається на деяку висоту й у зазор, що утвориться, між сідлом 4 і клапаном 3 першої зони гомогенізації 13 надходить продукт з дуже високою швидкістю. У кільцевому зазорі першої зони гомогенізації 13 через великий перепад швидкостей відбувається подрібнення грубих суспензій і великих часток продукту. Далі продукт натрапляє на вертикальну стінку виступу сідла 4 і, міняючи напрямок руху надходить у другу зону гомогенізації 14 з більшим зазором у порівнянні із зазором першої зони 13, що знижує швидкість течії продукту й де відбувається подальше подрібнення часток продукту. При переході продукту в третю зону гомогенізації 15, його швидкість також знижується, тому що зазор у третій зоні ще більше. Такий рух продукту по лабіринтовій щілині декількох зон гомогенізації дозволяє підвищити ступінь гомогенізації продукту за рахунок багаторазового наштовхування на стінки виступів і різкої зміни напряму руху потоку, а зазор, що розширюється у кільцевих проточках між сідлом і клапаном, від центру до периферії знижує тиск гомогенізації, а значить і енергоємність процесу. 5 66043 6 7 Комп’ютерна верстка А. Крулевський 66043 8 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
