Механізм навивання тканини у рулон на ткацькому верстаті

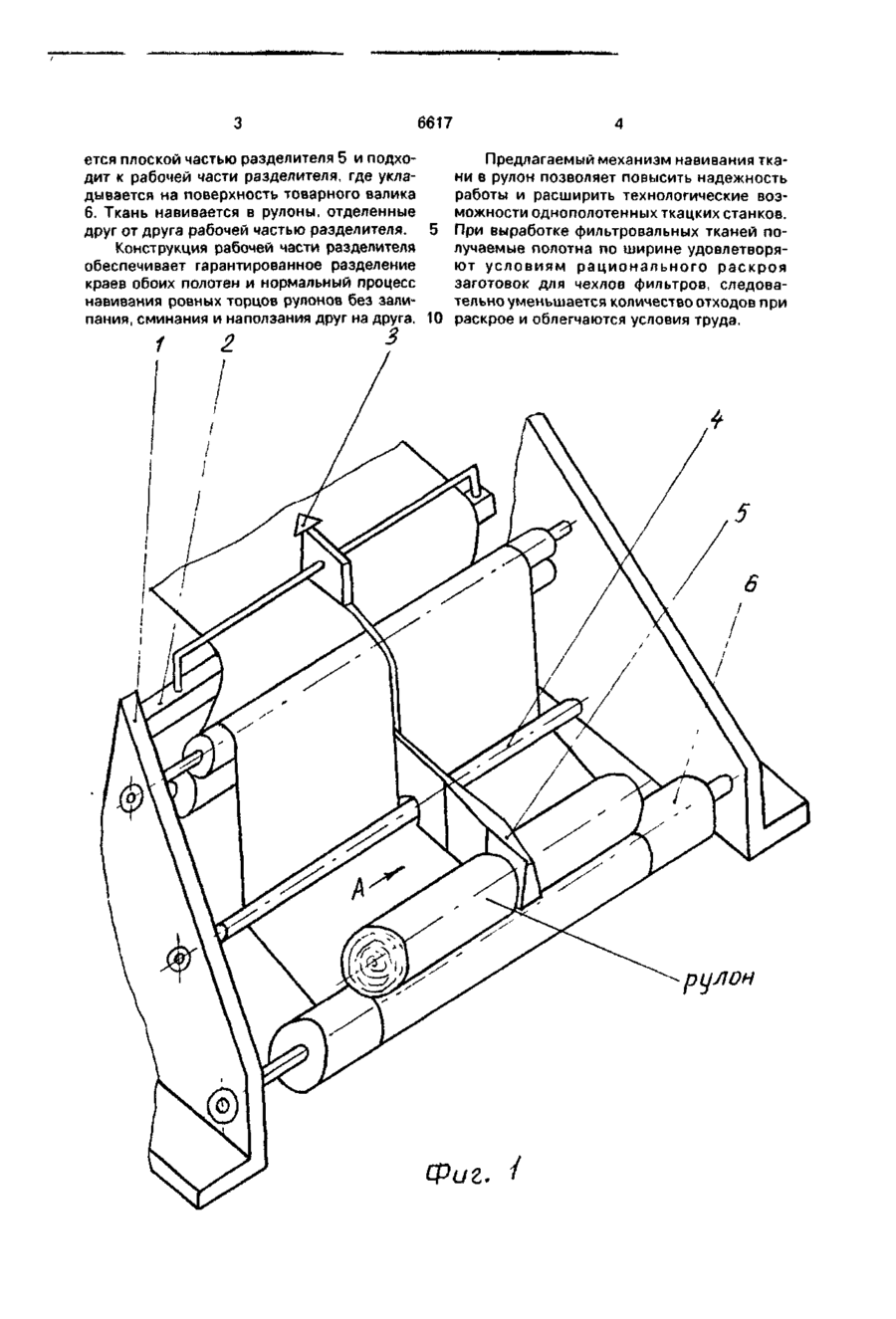

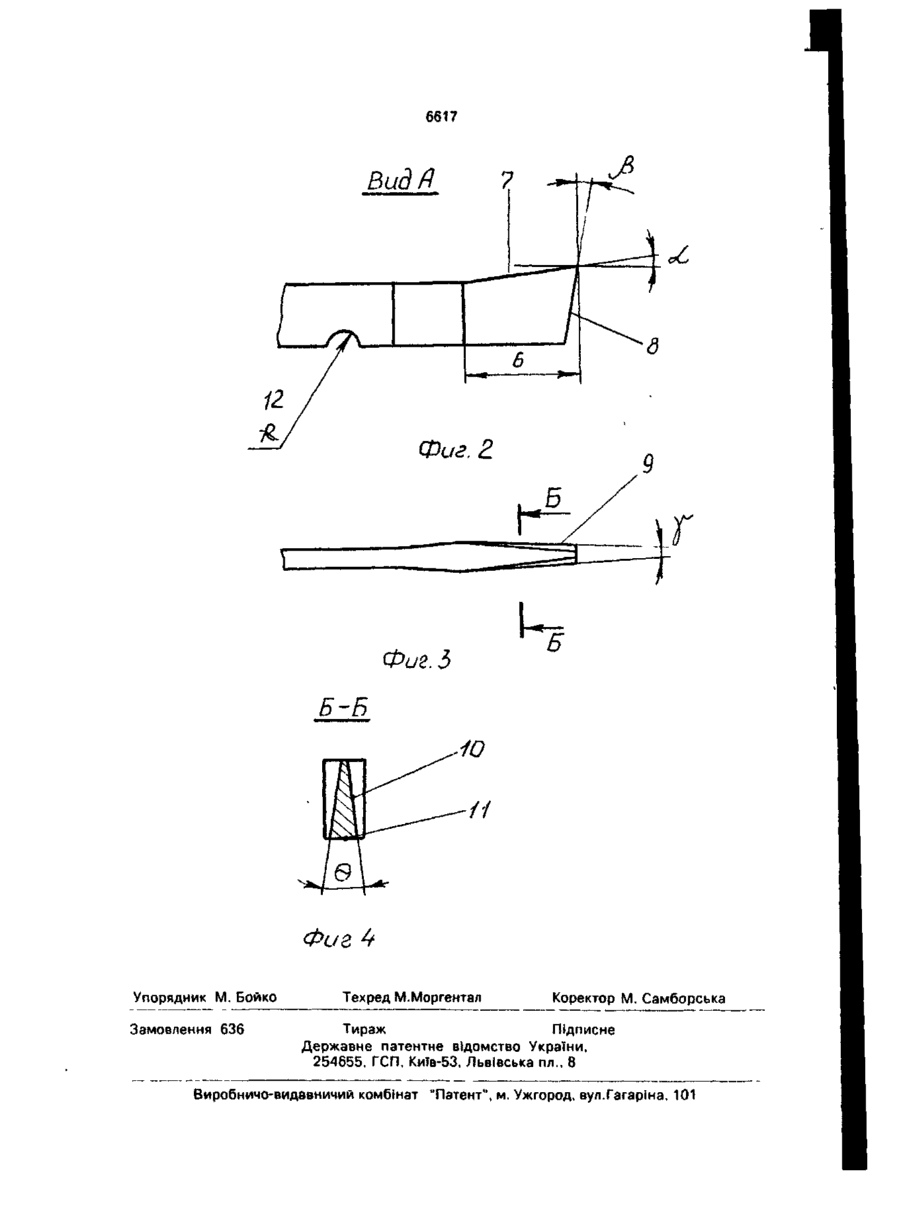

Механизм навивания ткани в рулон на ткацком станке, содержащий грудни цу, устройство продольной резки полотна направляющие валы и товарный валик, кинематически связанный с приводом, о т л и ч а ю щ и й с я тем, что он имеет разделитель полотен в виде пластины, боковые грани которой в передней ее час і и выполнены с линейно увеличивающейся высот о й , а в плане о б р а з у ю т т р а п е ц и ю , большее основание которой расположено со стороны грудницы, при этом передний торец пластины расположен под углом к вертикали и имеет форму усеченного клина большее основание которого расположено со стороны товарного валика, а пластина расположена на одной линии с устройством продольной резки. Изобретение относится к текстильному машиностроению и может быть использовано на однополотенных бесчелночных ткацких станках при получении нескольких полотен заданной ширины. Цель изобретения - повышение надежности работы. На фиг. 1 показан общий вид механизма навивания, на фиг.2 - разделитель полотен, вид А на фиг.1; на фиг.З - вид разделителя сверху; на фиг.4 - разделитель, вид Б на фиг.З. Механизм навивания ткани в рулон на ткацком станке содержит станину 1 (фиг.1), грудницу 2, устройство продольной резки 3, направляющие валы 4, разделитель 5 полотен, товарный валик 6, кинематически связанный с приводом. Разделитель 5 (фиг.2) выполнен в виде пластины, расположенной на одной линии с устройством продольной резки 3. Боковые грани пластины в передней ее части 7 выполнены с высотой, линейно увеличивающейся до размера максимального диаметра навиваемых рулонов, имеют срез 8, а в плане (фиг 3) образуют трапецию 9 большее основание которой расположено со стороны грудницы. Передний торец пластины (фиг.4) расположен под углом к вертикали и имеет форму усеченного клина 10, большее основание 11 которого расположено со стороны товарного валика Задняя часть разделителя имеет углубление 12 по диаметру направляющего вала Механизм работает следующим образом. Сформированное на станке одно полотно ткани из термопластичных нитей, подойдя к груднице 2, разрезается устройством для продольной резки 3 Разрезанное полотно, пройдя направляющие валы 4, разделя С > о 6617 ется плоской частью разделителя 5 и подходит к рабочей части разделителя, где укладывается на поверхность товарного валика 6. Ткань навивается в рулоны, отделенные друг от друга рабочей частью разделителя. Конструкция рабочей части разделителя обеспечивает гарантированное разделение краев обоих полотен и нормальный процесс навивания ровных торцов рулонов без залипания, сминания и наползания друг на друга. 10 / г 3 Предлагаемый механизм навивания ткани в рулон позволяет повысить надежность работы и расширить технологические возможности однополотенных ткацких станков. При выработке фильтровальных тканей получаемые полотна по ширине удовлетворяют условиям р а ц и о н а л ь н о г о р а с к р о я заготовок для чехлов фильтров, следовательно уменьшается количество отходов при раскрое и облегчаются условия труда. рулон Фиг. 6617 Вид Л Фиг. 3 Б-Б Фиг Упорядник М. Бойко Замовлення 636 Техред М.Моргентал Коректор М. Самборська Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл., 8 Виробничо-видавничий комбінат "Патент", м. Ужгород, вул.Гагаріна, 101
