Струменний класифікуючий пристрій

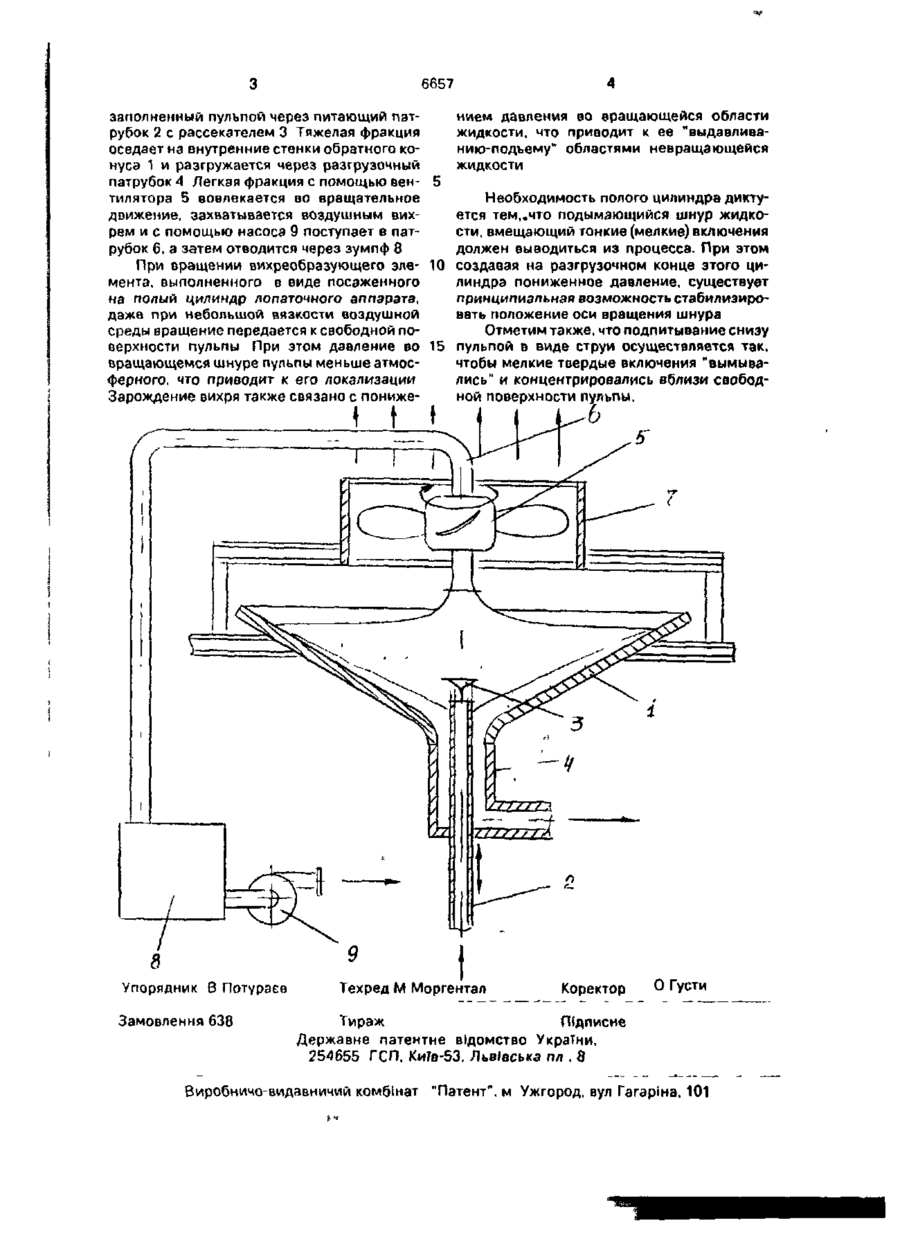

Струйное классифицирующее устройство, включающее корпус, заполненный пульпой, загрузочное и разгрузочное приспособления, о т л и ч а ю щ е е с я тем, что над свободной поверхностью пульпы размещен вихреобразующий элемент Изобретение относится к области обогащения полезных ископаемых и может быть использовано при обогащении мелких клас сов руд цветных и черных металлов. Известен конусный сепаратор, легкая фракция, в котором круговыми движениями увлекается к разгрузочному желобу, крупные осевшие куски удаляются через разгрузочную камеру снизу [1]. Недостатком этого устройства является низкая эффективность классификации Известно устройство, в котором сыпучий материал, псевдоожижаясь. потоком газовой фазы закручивается и, отбрасываясь к периферии загрузочного бункера, выводится из аппарата [2]. Недостатком устройства является низкая эффективность классификации В основу изобретения поставлена зада ча усовершенствовать устройство путем того, что воздух, находящийся над свободной поверхностью пульпы и заполняющий корпус устройства приводится во вращательное движение, в результате чего образуется вихрееой шнур, внутри которого имеется разре жение, за счет чего происходит вовлечение во вращательное движение, а затем захват верхнего слоя пульпы. Поставленная задача решается тем, что в устройстве, содержащем корпус, заполненный пульпой загрузочное и разгрузочное приспособления, согласно изобретению над свободной поверхностью пульпы размещен вихреобразующий элемент. Сущность изобретения поясняется чертежом где показан общий вид струйного классифицирующего устройства. Устройство состоит из рабочего органа 1 в виде обратного конуса, питающего патрубка 2 с рассекателем 3. разгрузочного патрубка 4 Над рабочим органом 1 расположен вентилятор 5, который установлен через подшипниковый узел (не показан) на непод вижном патрубке 6 Вентилятор 5 заключен в цилиндрический кожух 7 Патрубок 6 через зумпф 8 соединен с насосом 9 Работает устройство следующим образом Исходная пульпа подается снизу на обратный конус 1, предварительно сл о 6657 ниєм давления во вращающейся области заполненный пульпой через питающий патжидкости, что приводит к ее "выдавливарубок 2 с рассекателем 3 Тяжелая фракция нию-подъему" областями невращэющейся оседает на внутренние стенки обратного кожидкости нуса 1 и разгружается через разгрузочный патрубок 4 Легкая фракция с помощью вентилятора 5 вовлекается во вращательное Необходимость полого цилиндра диктудвижение, захватывается воздушным вихется тем,,что подымающийся шнур жидкорем и с помощью насоса 9 поступает в патсти, вмещающий тонкие (мелкие) включения рубок 6, а затем отводится через зумпф 8 должен выводиться из процесса. При этом При вращении вихреобразующего эле- 10 создавая на разгрузочном конце этого цилиндра пониженное давление, существует мента, выполненного в виде посаженного на полый цилиндр лопаточного аппарата, принципиальная возможность стабилизиродаже при небольшой вязкости воздушной вать положение оси вращения шнура среды вращение передается к свободной поОтметим также, что подпитывание снизу верхности пульпы При этом давление во 15 пульпой в виде струи осуществляется так. вращающемся шнуре пульпы меньше атмосчтобы мелкие твердые включения "вымываферного, что приводит к его локализации лись" и концентрировались вблизи свободЗарождение вихря также связано с пониженой поверхности пульпы. 8 Упорядник В Потураєв Замовлення 638 Техред М Моргентал Коректор О Густи Тираж Підписне Державне патентне відомство України, 254655 ГСП. Киїа-53, Львівська пл , 8 Виробничо-видавничий комбінат "Патент", м Ужгород, вул Гагзріна. 101
