Класифікуючий пристрій

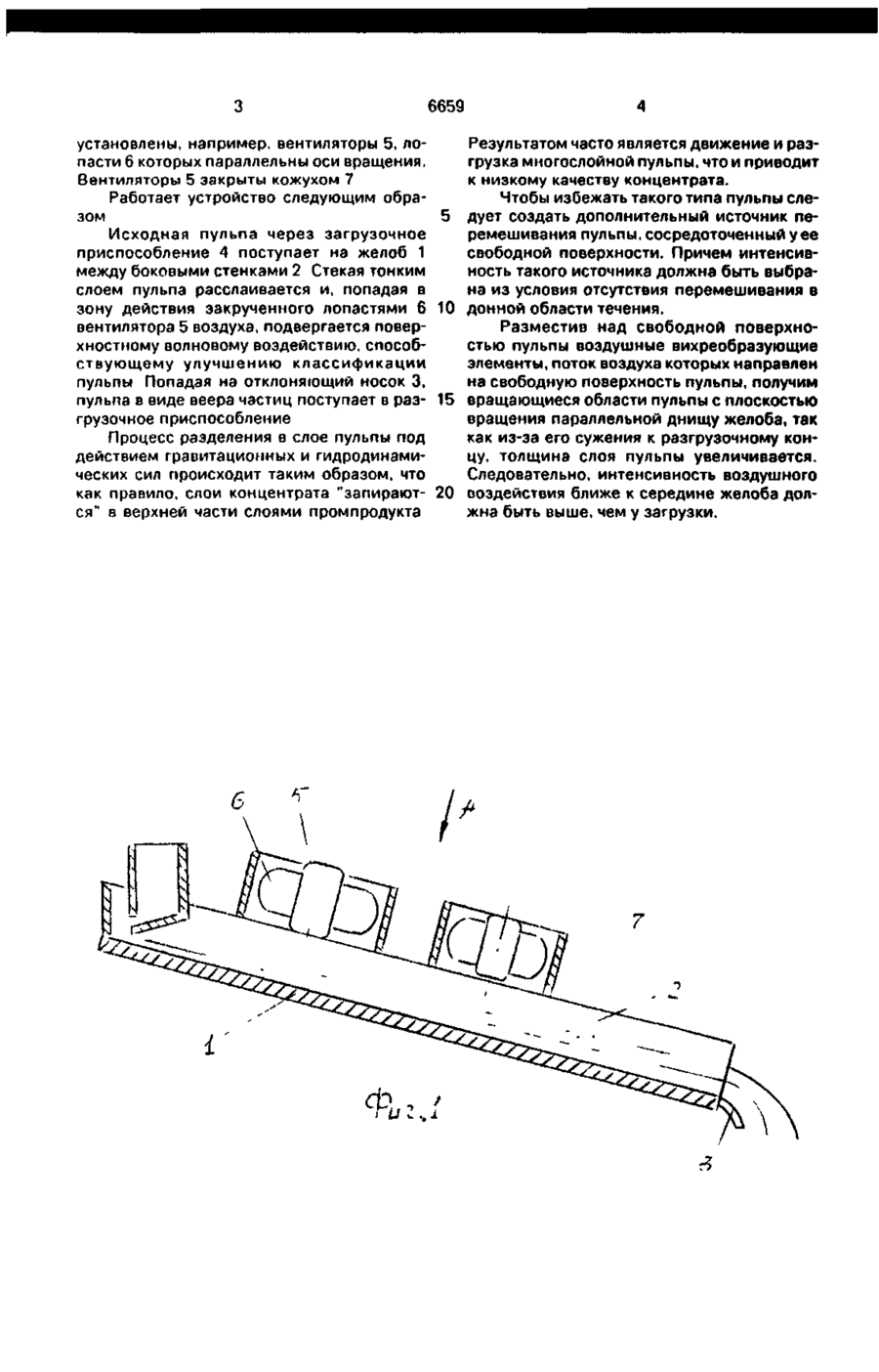

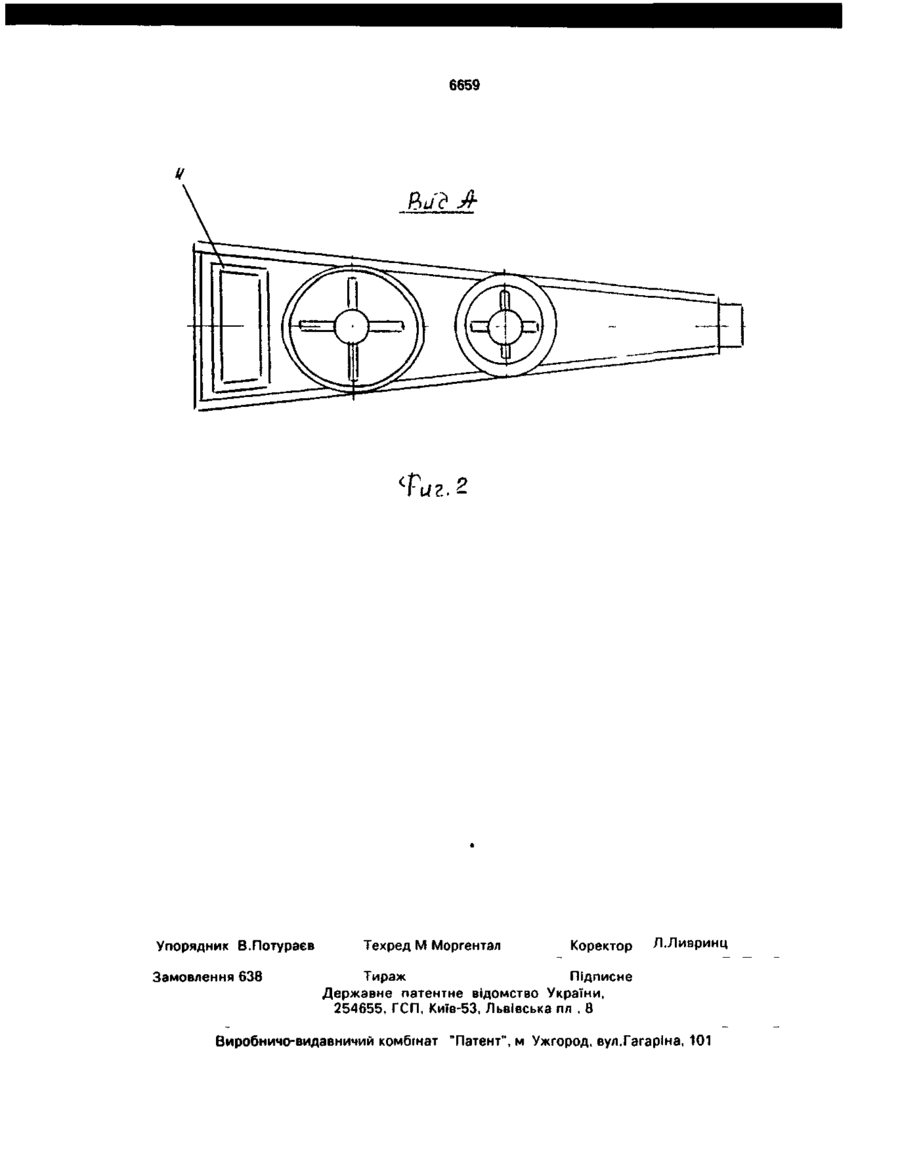

Классифицирующее устройство, включающее наклонный суживающийся желоб, загрузочное и разгрузочное приспособления, о т л и ч а ю щ е е с я тем, что оно снабжено, расположенными над свободной поверхностью пульпы вихреобразующими лопастными элементами с плоскостью вращения лопастей параллельными днищу желоба. С > турбулизации воздуха вдоль свободной поверхности пульпы. Турбулентное движение воздуха способствует приведению стекающей пульпы во взвешенное состояние, а также разрушению конгломератов из твердых включений. Задача решается тем, что классифици- ON рующее устройство, включающее наклон- СЛ ный суживающийся желоб, загрузочное и разгрузочное приспособления, согласно изобретению, снабжено расположенными над свободной поверхностью пульпы вихреобразующими лопастными элементами с плоскостью вращения лопастей, параллельными днищу желоба. Сущность изобретения поясняется чертежом, где на фиг. 1 показан продольный разрез устройства; на фиг. 2 - его вид сверху. Классифицирующее устройство состоит из желоба 1 с боковыми стенками 2 и отклоняющим носком 3, загрузочное приспособление 4. В верхней части устройства О 6659 установлены, например, вентиляторы 5, лопасти 6 которых параллельны оси вращения. Вентиляторы 5 закрыты кожухом 7 Работает устройство следующим образом 5 Исходная пульпа через загрузочное приспособление 4 поступает на желоб 1 между боковыми стенками 2 Стекая тонким слоем пульпа расслаивается и, попадая в зону действия закрученного лопастями 6 10 вентилятора 5 воздуха, подвергается поверхностному волновому воздействию, способствующему улучшению классификации пульпы Попадая на отклоняющий носок 3, пульпа в виде веера частиц поступает в раз- 15 грузочное приспособление Процесс разделения в слое пульпы под действием гравитационных и гидродинамических сил происходит таким образом, что как правило, слои концентрата "запирают- 20 ся" в верхней части слоями промпродукта Результатом часто является движение и разгрузка многослойной пульпы, что и приводит к низкому качеству концентрата. Чтобы избежать такого типа пульпы следует создать дополнительный источник перемешивания пульпы, сосредоточенный у ее свободной поверхности. Причем интенсивность такого источника должна быть выбрана из условия отсутствия перемешивания в донной области течения. Разместив над свободной поверхностью пульпы воздушные вихреобразующие элементы, поток воздуха которых направлен на свободную поверхность пульпы, получим вращающиеся области пульпы с плоскостью вращения параллельной днищу желоба, так как из-за его сужения к разгрузочному концу, толщина слоя пульпы увеличивается. Следовательно, интенсивность воздушного воздействия ближе к середине желоба должна быть выше, чем у загрузки. 7 "UZHJL 6659 Таг. 2 Упорядник В.Потураєв Замовлення 638 Техред М Моргентал Коректор Л.Ливринц Тираж Підписне Державне патентне відомство України, 254655, ГСП, Київ-53, Львівська пл , 8 Виробничо-видавничий комбінат "Патент", м Ужгород, вул.Гагаріна, 101
