Тара-пакет для збереження й транспортування високовольтних ізоляторів

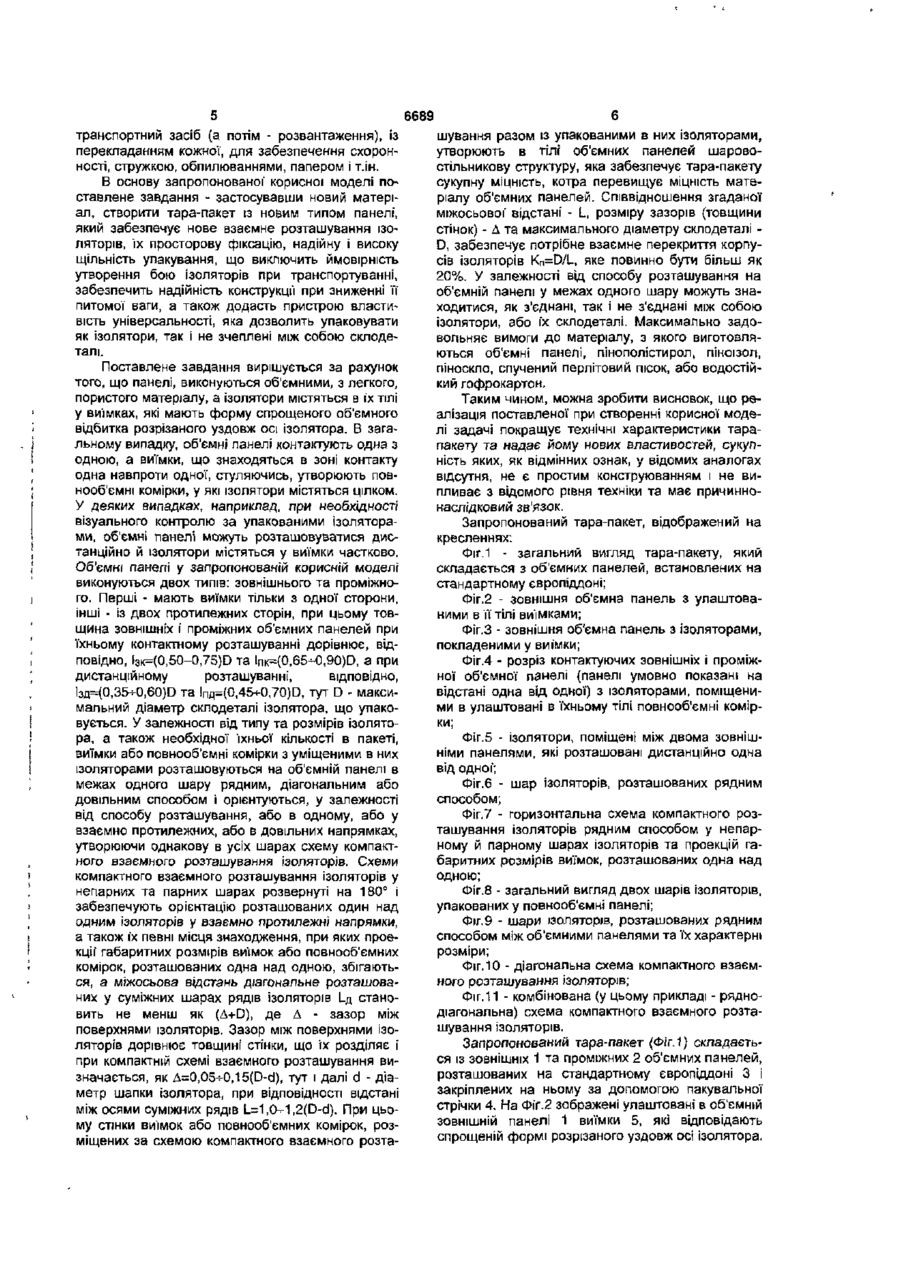

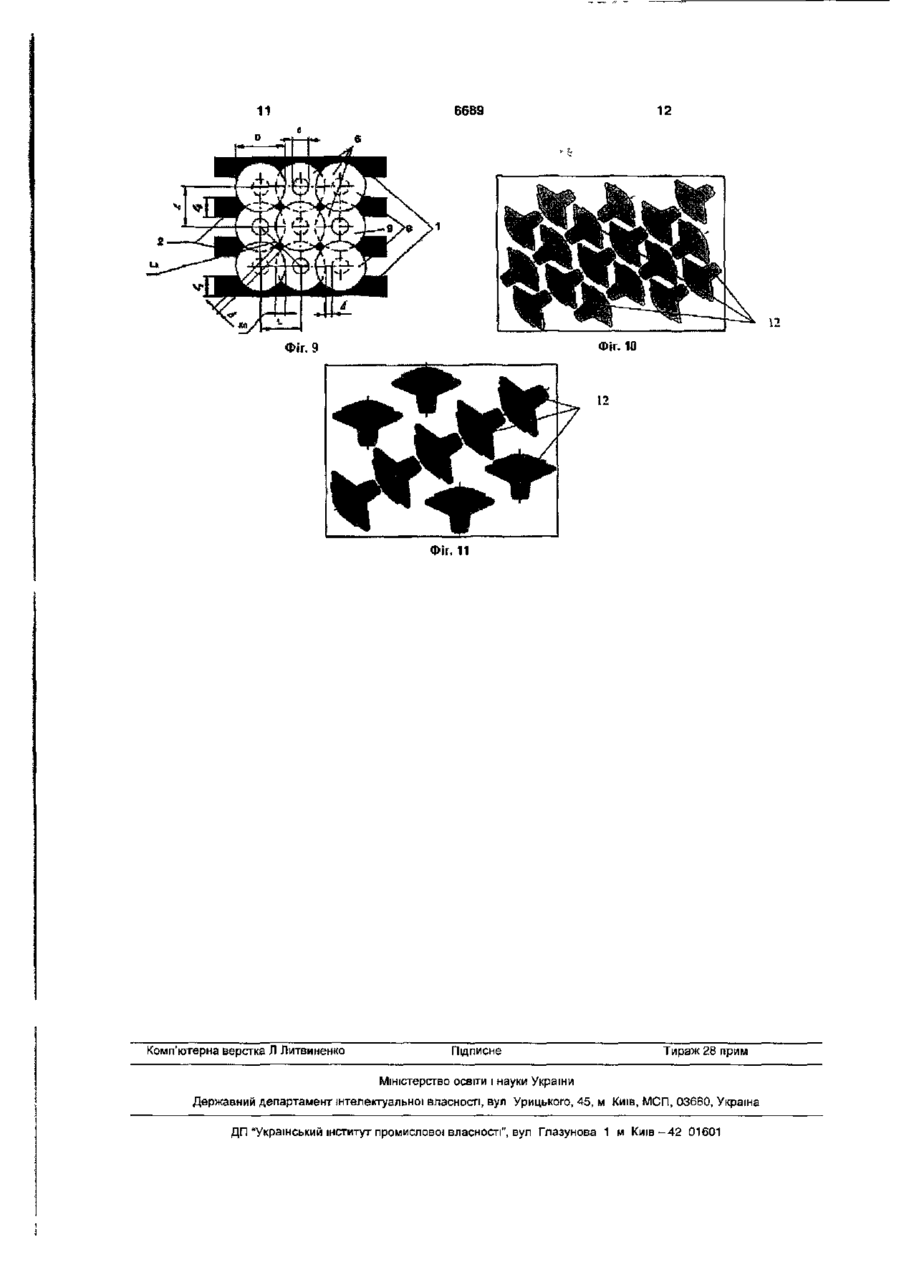

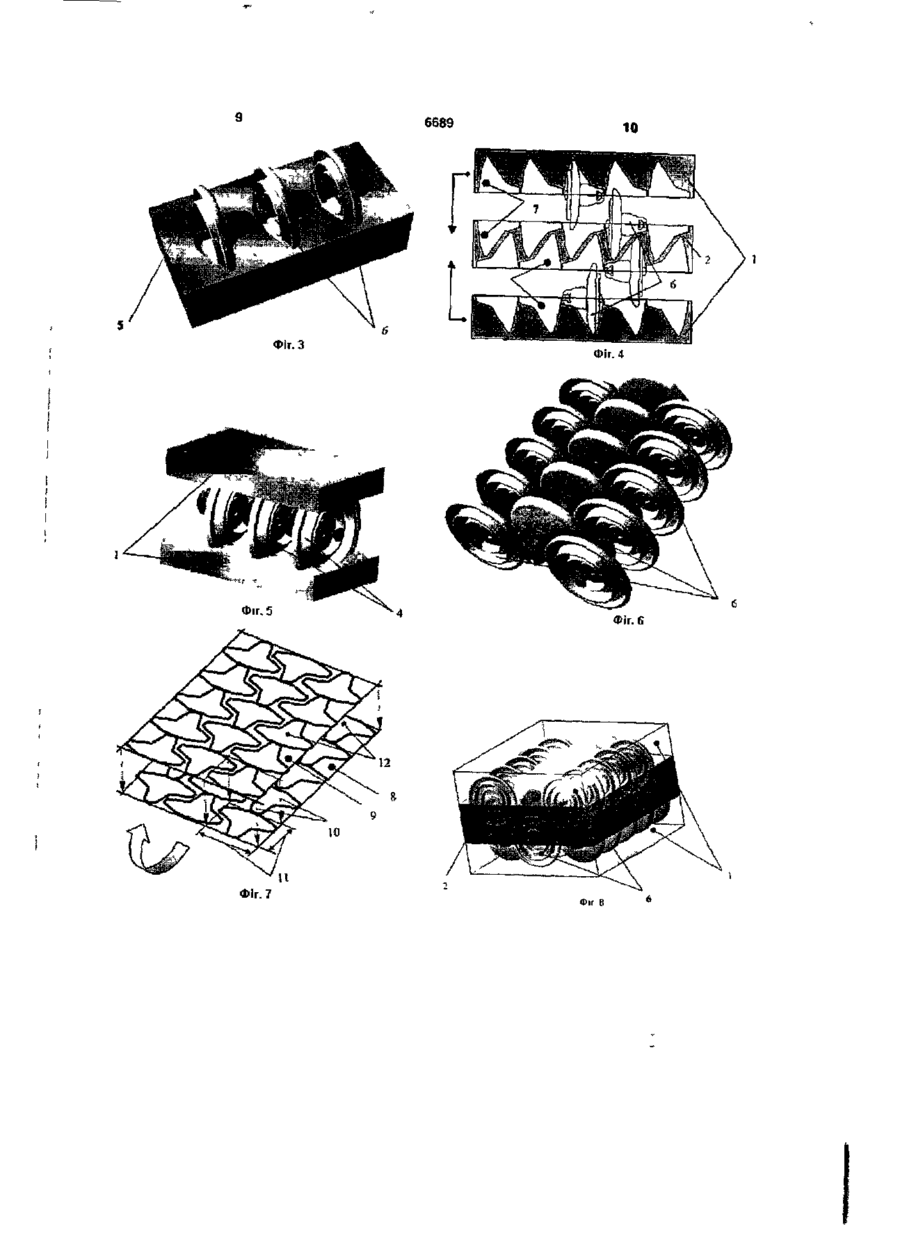

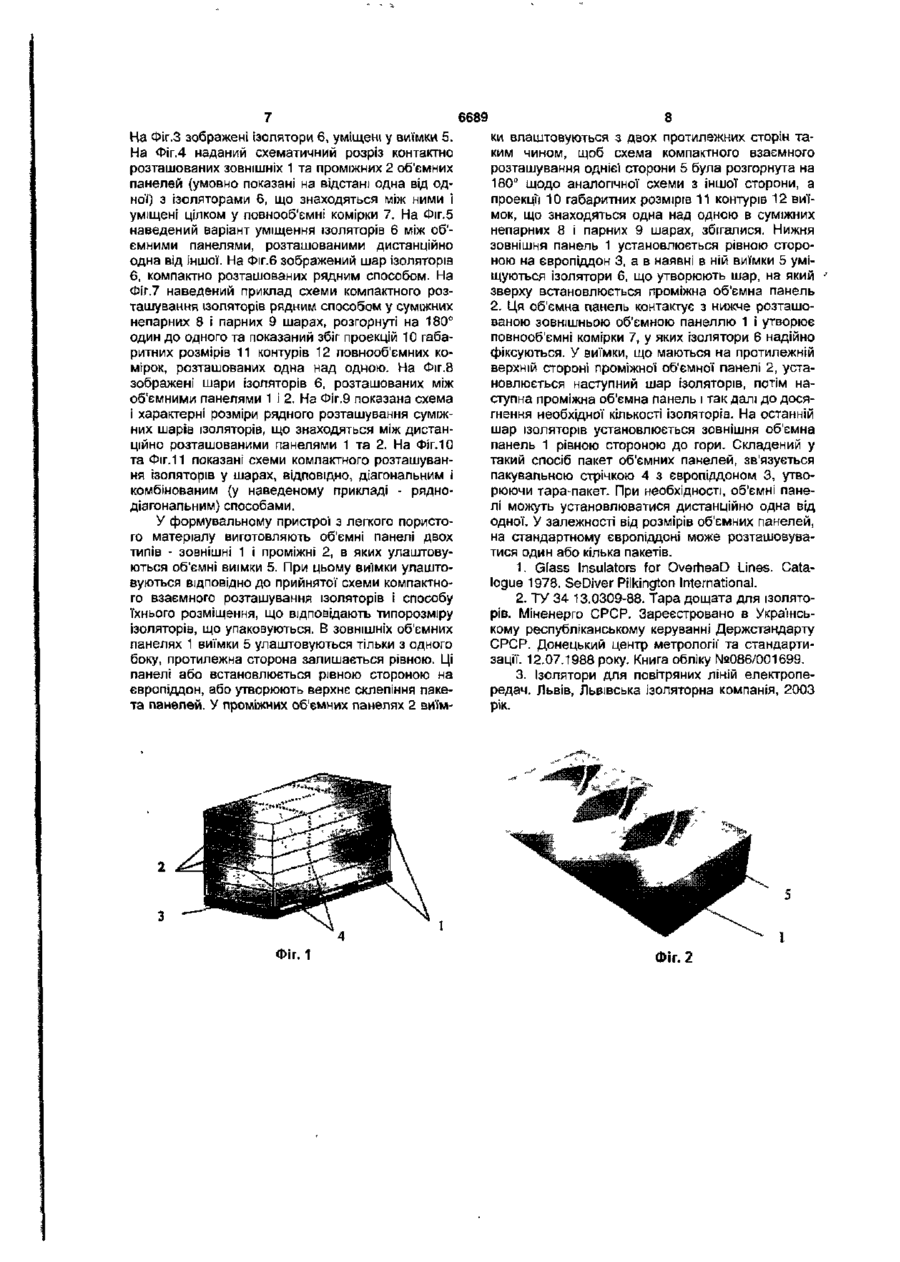

1. Тара-пакет для збереження та транспортування скляних або порцелянових ізоляторів, складений із дистанційно розташованих одна над одною дерев'яних решіток-панелей, та поміщених між ними ізоляторів, покладених рівнобіжними, утворюючими шари, рядами, який відрізняється тим, що решітки-панелі виконані у вигляді об'ємних панелей з легкого пористого матеріалу, а ізолятори містяться в їх тілі у виїмках, які мають форму спрощеного об'ємного відбитка розрізаного уздовж осі ізолятора. 2. Тара-пакет за п.1, який відрізняється тим, що об'ємні панелі контактують одна з одною, а виїмки, що знаходяться в зоні контакту одна навпроти одної, стуляючись, утворюють повнооб'ємні комірки, у які ізолятори містяться цілком. 3. Тара-пакет за п. 1, який відрізняється тим, що об'ємні панелі розташовані дистанційно, а ізолятори, що знаходяться між ними, містяться в згадані виїмки частково. 4. Тара-пакет за пп.1-3, який відрізняється тим, що об'ємні панелі виконані зовнішнього та проміжного типів, при цьому перші мають виїмки тільки з однієї сторони, ІНШІ - з двох протилежних сторін. 5. Тара-пакет за пп.1,4, який відрізняється тим, що товщина зовнішніх і проміжних об'ємних панелей при їхньому контактному розташуванні дорівнює, відповідно, ^ЗК =(0,50-e-0,75)D та =(0,65-0,90)D, а при дистанційному розташуванні, відповідно, ?зд = ( 0 ( 3 5 - H 0 , 6 0 ) D та £гщ = (0,45-^0,70)D , тут D - максимальний діаметр скляної ізоляційної частини (склодеталі) ізолятора, що упаковується. 6. Тара-пакет за п.1, який відрізняється тим, що виїмки або повнооб'ємні комірки та зафіксовані в них Ізолятори розміщуються в межах одного шару рядним, діагональним або довільним способом і орієнтуються в залежності від способу їхнього розміщення, або в одному, або у взаємно протилежних, або в довільних напрямках, утворюючи однакову в усіх шарах схему компактного взаємного розташування ізоляторів. 7. Тара-пакет за п.6, який відрізняється тим, що схеми компактного взаємного розташування ізоляторів у непарних та парних шарах взаємно розгорнуті на 180° і забезпечують орієнтацію розташованих один над одним ізоляторів у взаємно протилежні напрямки, а також їх певні місця знаходження, при яких проекції' габаритних розмірів виїмок або повнооб'ємних комірок, розташованих одна над одною, збігаються, а міжосьова відстань діагонально розташованих у суміжних шарах рядів ізоляторів І_д становить не менш ніж (A + D), де Д - зазор між поверхнями ізоляторів, D - максимальний діаметр їх склодеталі. 8. Тара-пакет за п.7, який відрізняється тим, що зазор між поверхнями ізоляторів дорівнює товщині стінок між ними і при компактній схемі взаємного розташування визначається як Д = 0,1 От0,15{D-d) та відповідає відстані між осями суміжних рядів L = 1,0-H,2(D-d), де D І d максимальні діаметри склодеталі і шапки ізолятора. 9. Тара-пакет за пп.6-8, який відрізняється тим, що стінки виїмок або повнооб'ємних комірок, розміщених за схемою компактного взаємного розташування разом з упакованими у них ізоляторами, утворюють в тілі об'ємних панелей шаровостільникову структуру, яка забезпечує тарі-пакету сукупну міцність, що перевищує міцність матеріалу об'ємних панелей. 10. Тара-пакет за п. 8, який відрізняється тим, що коефіцієнт взаємного перекриття Kn=D/L корпусів суміжних рядів Ізоляторів в одному шарі становить більше 20%. 11. Тара-пакет за пп.1,6, який відрізняється тим, що в межах одного шару знаходиться як зчеплені, так і не зчеплені один з одним ізолятори або їх склодеталі. 12. Тара-пакет за п.1, який відрізняється тим, що матеріалом об'ємних панелей може бути, наприклад, пінополістирол, піноізол, піноскло, спучений перлітовий пісок або водостійкий гофрокартон. оо (О со 6689 Корисна модель призначена для застосування в енергетичній, хімічній, харчовій промисловості, а також у виробництві побутової техніки і може бути використана при збереженні й перевезенні скляних або порцелянових предметів, наприклад, високовольтних ізоляторів для ліній електропередач. Відоме упакування, що застосовується при збереженні й транспортуванні високовольтних ізоляторів і має вигляд розташованих на європіддоні дерев'яних ящиків, кожний з яких уміщує, певну кількість з'єднаних у гірлянду ізоляторів [1]. Однак її застосування є неекономічним і характеризується низькою щільністю упакування ізоляторів, значною витратою деревини та важким ручним навантаженням ящиків на піддони. Відомий також пристрій - «Тара дощата для ізоляторів» [2], виконаний у вигляді встановленої' на стандартному європіддоні дерев'яної рамкової конструкції, усередині якої розташовані дерев'яні решітки-панелі, на які вкладаються ізолятори. Цей пристрій, що на заводі-виробнику називається «Універсальний пакет» [3], по технічній суті й поставленим завданням є найбільш близьким з відомих аналогів упакування, тому його обрано прототипом. Спільною конструктивною ознакою прототипу і запропонованої' корисної моделі є те, що ізолятори, покладені рівнобіжними рядами в шари і розташовуються між панелями, які встановлені на стандартний європіддон. Відомому прототипу властиві недоліки, основними з яких, є: - відсутність надійної просторової' фіксації ізоляторів; - недостатня щільність упакування ізоляторів; - недостатньо висока надійність і велика питома вага пристрою; - висока імовірність руйнування ізоляторів при транспортуванні через зіткнення їхніх скляних частин; - необхідність з'єднання ізоляторів у важкі (15-20кг) гірлянди та їх наступне ручне укладання на решітки-панелі; - недостатня універсальність - неможливість упакування в пакет не з'єднаних між собою Ізоляторів, або тільки їхньої скляної частини (деталі). Дійсно, у відомому універсальному пакеті зчеплення ряду ізоляторів із планками решіткипанелі, між якими вони розташовані як у жолобі, відбувається за рахунок їх власної ваги й ваги вільно покладених одна на одну та вище розташованих решіток-панелей і шарів Ізоляторів. Однак якщо перший (нижній) шар ізоляторів притиснутий до решітки-панелі вагою усіх вище розташованих шарів, то кожен наступний шар, із віддаленням від першого, притискається все меншою вагою. При цьому верхній шар ізоляторів, що вільно лежить на останній решітці-панелі, утримується на ній, лише власною вагою і верхньою рамкою універсального пакета. Через те, що з'єднання ізоляторів має властивості шарніра з обмеженим люфтом таке розташування ізоляторів на решітці-панелі, допускає їхні осьові переміщення. Крім цього існують вертикальні коливання ізоляторів, які зумовлені, перш за все, неможливістю точного виготовлення решітки-панелі. Слід зауважити, транспортування вантажу супроводжується його інтенсивною вібрацією й розгойдуванням, що неминуче приводить до зіткнень й руйнування ізоляторів, розташованих у сусідніх рядах. При вантажно-розвантажувальних роботах, або різкому гальмуванні транспортного засобу, на універсальний пакет впливають значні інерційні сили, що деформують його дерев'яну конструкцію. Руйнування ж в універсальному пакеті хоча б однієї з решітокпанелей призводить до руйнування всього універсального пакета і масового бою ізоляторів. Варто звернути увагу на те, що упакування й транспортування ізоляторів у відомому універсальному пакеті можливі лише, якщо вони зчеплені один з одним у гірлянди. У не зчепленому стані незафіксовані ізолятори, що знаходяться в положенні «на ребрі», не можуть зберігати стійке просторове положення, а це виключає жорсткість конструкції універсального пакета. Крім того, відсутність просторової фіксації змушує розташовувати ізолятори у шарах на великій відстані між рядами, через що щільність упакування (коефіцієнт заповнення ізоляторами об'єму універсального пакета) складає не більш 0,25-^0,30, а частка їхньої ваги в пакеті не перевищує 0,85, що обумовлює низькі економічні показники і, зокрема, високу питому вартість перевезення одного ізолятора. У звичайному випадку, для збільшення щільності упакування, деталі складної конфігурації намагаються розташувати компактно - максимально наблизити одна до одної. Але при упакуванні ізоляторів необхідно повністю виключити можливість їхнього взаємного контакту, оскільки загартоване скло матеріал скляної' частини ізолятора, де який час після виготовлення зберігає внутрішні залишкові напруги і руйнується при ударному контакті. У відомому пристрої, при відсутності просторової фіксації ізоляторів і наявному співвідношенні їхніх розмірів із габаритами панелі, зближення рядів значно збільшить імовірність ударно-контакти их руйнувань. {Розміри панелі дозволяють вмістити у шарі ще один ряд Ізоляторів, підвищивши щільність упакування, однак занадто мала відстань між ізоляторами практично виключить їхнє безпечне транспортування). Слід також зазначити, що ізолятори достатньо часто виготовляються з комплектуючих, які отримуються від інших заводів-виробників До таких комплектуючих відноситься основна і найбільш габаритна частина ізолятора - скляна ізоляційна деталь (так звана - склодеталь). Однак склодеталі не мають зчіпного з'єднання і, відповідно, не можуть бути з'єднані між собою в гірлянди, що виключає їхнє упакування в універсальний пакет та створює серйозні проблеми при необхідності транспортування. Простим рішенням у цьому випадку є ручне укладання тисяч склодеталей на 6689 транспортний засіб (а потім - розвантаження), із перекладанням кожної, для забезпечення схоронності, стружкою, обпилюваннями, папером і т.ін. В основу запропонованої' корисної моделі поставлене завдання - застосувавши новий матеріал, створити тара-пакет із новим типом панелі, який забезпечує нове взаємне розташування ізоляторів, їх просторову фіксацію, надійну і високу щільність упакування, що виключить ймовірність утворення бою ізоляторів при транспортуванні, забезпечить надійність конструкції при зниженні її питомої ваги, а також додасть пристрою властивість універсальності, яка дозволить упаковувати як ізолятори, так і не зчеплені між собою склодеталі. Поставлене завдання вирішується за рахунок того, що панелі, виконуються об'ємними, з легкого, пористого матеріалу, а ізолятори містяться в їх тілі у виїмках, які мають форму спрощеного об'ємного відбитка розрізаного уздовж осі ізолятора. В загальному випадку, об'ємні панелі контактують одна з одною, а виїмки, що знаходяться в зоні контакту одна навпроти одної, стуляючись, утворюють повнооб'ємні комірки, у які ізолятори містяться цілком. У деяких випадках, наприклад, при необхідності візуального контролю за упакованими ізоляторами, об'ємні панелі можуть розташовуватися дистанційно й ізолятори містяться у виїмки частково. Об'ємні панелі у запропонованій корисній моделі виконуються двох типів: ЗОВНІШНЬОГО та проміжного. Перші - мають виїмки тільки з одної сторони, інші - із двох протилежних сторін, при цьому товщина зовнішніх і проміжних об'ємних панелей при їхньому контактному розташуванні дорівнює, відповідно, I 3 K=(0,50-0,75)D та lnK=(0,65-0,90)D, а при дистанційному розташуванні, відповідно, 1зд=(0,35-0,60)О та Ігщ=(0,45+О,70)О, тут D - максимальний діаметр склодеталі Ізолятора, що упаковується. У залежності від типу та розмірів ізолятора, а також необхідної їхньої кількості в пакеті, виїмки або повнооб'ємні комірки з уміщеними в них ізоляторами розташовуються на об'ємній панелі в межах одного шару рядним, діагональним або довільним способом І орієнтуються, у залежності від способу розташування, або в одному, або у взаємно протилежних, або в довільних напрямках, утворюючи однакову в усіх шарах схему компактного взаємного розташування ізоляторів. Схеми компактного взаємного розташування ізоляторів у непарних та парних шарах розвернуті на 180° і забезпечують орієнтацію розташованих один над одним ізоляторів у взаємно протилежні напрямки, а також їх певні місця знаходження, при яких проекції' габаритних розмірів виїмок або повнооб'ємних комірок, розташованих одна над одною, збігаються, а міжосьова відстань діагональне розташованих у суміжних шарах рядів ізоляторів І_д становить не менш як (Д+D), де Д - зазор між поверхнями ізоляторів, Зазор між поверхнями ізоляторів дорівнює товщині стінки, що їх розділяє і при компактній схемі взаємного розташування визначається, як Д=0,05-ИЗ, 15(D-d), тут і далі d - діаметр шапки ізолятора, при відповідності відстані між осями суміжних рядів І_=1 ,(М ,2(D-d). При цьому стінки виїмок або повнооб'ємних комірок, розміщених за схемою компактного взаємного розта шування разом із упакованими в них ізоляторами, утворюють в тілі об'ємних панелей шаровостільникову структуру, яка забезпечує тара-пакету сукупну міцність, котра перевищує міцність матеріалу об'ємних панелей. Співвідношення згаданої міжосьовоГ відстані - L, розміру зазорів (товщини стінок) - Д та максимального діаметру склодеталі D, забезпечує потрібне взаємне перекриття корпусів ізоляторів Kn=D/L, яке повинно бути більш як 20%. У залежності від способу розташування на об'ємній панелі у межах одного шару можуть знаходитися, як з'єднані, так і не з'єднані між собою ізолятори, або їх склодеталі. Максимально задовольняє вимоги до матеріалу, з якого виготовляються об'ємні панелі, пінополістирол, піноізол, піноскло, спучений перлітовий пісок, або водостійкий гофрокартон. Таким чином, можна зробити висновок, що реалізація поставленої при створенні корисної моделі задачі покращує технічні характеристики тарапакету та надає йому нових властивостей, сукупність яких, як відмінних ознак, у відомих аналогах відсутня, не є простим конструюванням і не випливає з відомого рівня техніки та має причиннонаслідковий зв'язок. Запропонований тара-пакет, відображений на кресленнях: Фіг.1 - загальний вигляд тара-пакету, який складається з об'ємних панелей, встановлених на стандартному європіддоні; Фіг.2 - зовнішня об'ємна панель з улаштованими в ЇЇ тілі виїмками; Фіг.З - зовнішня об'ємна панель з Ізоляторами, покладеними у виїмки; Фіг.4 - розріз контактуючих зовнішніх і проміжної об'ємної панелі (панелі умовно показані на відстані одна від одної) з ізоляторами, поміщеними в улаштовані в їхньому тілі повнооб'ємні комірки; Фіг.5 - ізолятори, поміщені між двома зовнішніми панелями, які розташовані дистанційно одна від одної; Фіг.6 - шар ізоляторів, розташованих рядним способом; Фіг.7 - горизонтальна схема компактного розташування ізоляторів рядним способом у непарному й парному шарах ізоляторів та проекцій габаритних розмірів виїмок, розташованих одна над одною; Фіг.8 - загальний вигляд двох шарів ізоляторів, упакованих у повнооб'ємні панелі; Фіг.9 - шари ізоляторів, розташованих рядним способом між об'ємними панелями та їх характерні розміри; Фіг. 10 - діагональна схема компактного взаємного розташування ізоляторів; Фіг.11 - комбінована (у цьому прикладі - ряднодіагональна) схема компактного взаємного розташування ізоляторів. Запропонований тара-пакет (Фіг. 1) складається із зовнішніх 1 та проміжних 2 об'ємних панелей, розташованих на стандартному європіддоні 3 і закріплених на ньому за допомогою пакувальної стрічки 4. На Фіг.2 зображені улаштовані в об'ємній зовнішній панелі 1 виїмки 5, які відповідають спрощеній формі розрізаного уздовж осі ізолятора. 6689 На Фіг.З зображені ізолятори 6, уміщені у виїмки 5. На Фіг.4 наданий схематичний розріз контактно розташованих зовнішніх 1 та проміжних 2 об'ємних панелей (умовно показані на відстані одна від одної) з ізоляторами 6, що знаходяться між ними і уміщені цілком у повнооб'ємні комірки 7. На Фіг.5 наведений варіант уміщення ізоляторів 6 між об'ємними панелями, розташованими дистанційно одна від іншої. На Фіг.6 зображений шар ізоляторів 6, компактно розташованих рядним способом. На Фіг.7 наведений приклад схеми компактного розташування ізоляторів рядним способом у суміжних непарних 8 і парних 9 шарах, розгорнуті на 180° один до одного та показаний збіг проекцій 10 габаритних розмірів 11 контурів 12 повнооб'ємних комірок, розташованих одна над одною. На Фіг.8 зображені шари ізоляторів 6, розташованих між об'ємними панелями 1 і 2. На Фіг.9 показана схема і характерні розміри рядного розташування суміжних шарів ізоляторів, що знаходяться між дистанційно розташованими панелями 1 та 2. На ФІг.10 та Фіг.11 показані схеми компактного розташування ізоляторів у шарах, відповідно, діагональним і комбінованим (у наведеному прикладі - ряднодіагональним) способами. У формувальному пристрої з легкого пористого матеріалу виготовляють об'ємні панелі двох типів - зовнішні 1 І проміжні 2, в яких улаштовуються об'ємні виїмки 5. При цьому виїмки улаштовуються відповідно до прийнятої схеми компактного взаємного розташування ізоляторів і способу їхнього розміщення, що відповідають типорозміру ізоляторів, що упаковуються. В зовнішніх об'ємних панелях 1 виїмки 5 улаштовуються тільки з одного боку, протилежна сторона залишається рівною. Ці панелі або встановлюється рівною стороною на європіддон, або утворюють верхнє склепіння пакета панелей. У проміжних об'ємних панелях 2 виїм Фіг. 1 8 ки влаштовуються з двох протилежних сторін таким чином, щоб схема компактного взаємного розташування однієї сторони 5 була розгорнута на 180° щодо аналогічної схеми з іншої сторони, а проекції 10 габаритних розмірів 11 контурів 12 виїмок, що знаходяться одна над одною в суміжних непарних 8 і парних 9 шарах, збігалися. Нижня зовнішня панель 1 установлюється рівною стороною на європіддон 3, а в наявні в ній виїмки 5 уміщуються ізолятори 6, що утворюють шар, на який зверху встановлюється проміжна об'ємна панель 2. Ця об'ємна панель контактує з нижче розташованою зовнішньою об'ємною панеллю 1 і утворює повнооб'ємні комірки 7, у яких ізолятори 6 надійно фіксуються. У виїмки, що маються на протилежній верхній стороні проміжної об'ємної панелі 2, установлюється наступний шар ізоляторів, потім наступна проміжна об'ємна панель і так далі до досягнення необхідної кількості ізоляторів. На останній шар ізоляторів установлюється зовнішня об'ємна панель 1 рівною стороною до гори. Складений у такий спосіб пакет об'ємних панелей, зв'язується пакувальною стрічкою 4 з європіддоном 3, утворюючи тара-пакет. При необхідності, об'ємні панелі можуть установлюватися дистанційно одна від одної. У залежності від розмірів об'ємних панелей, на стандартному європіддоні може розташовуватися один або кілька пакетів. 1. Glass Insulators for OverheaD Lines. Catalogue 1978. SeDiver Pilkington International. 2. ТУ 34 13.0309-88. Тара дощата для ізоляторів. Міненерго СРСР. Зареєстровано в Українському республіканському керуванні Держстандарту СРСР. Донецький центр метрології та стандартизації. 12.07.1988 року. Книга обліку №086/001699. 3. Ізолятори для повітряних ліній електропередач. Львів, Львівська ізоляторна компанія, 2003 рік. Фіг. 2 6689 Фіг. З 10 Фіг. 4 Фіг. 6 Фіг. 7 Фіг 8 12 6689 Фіг. 10 Фіг. 9 12 Фіг. 11 Комп'ютерна верстка Л Литвиненко Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Киш, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова 1 м К и ї в - 4 2 01601
