Багатоцільове ручне знаряддя

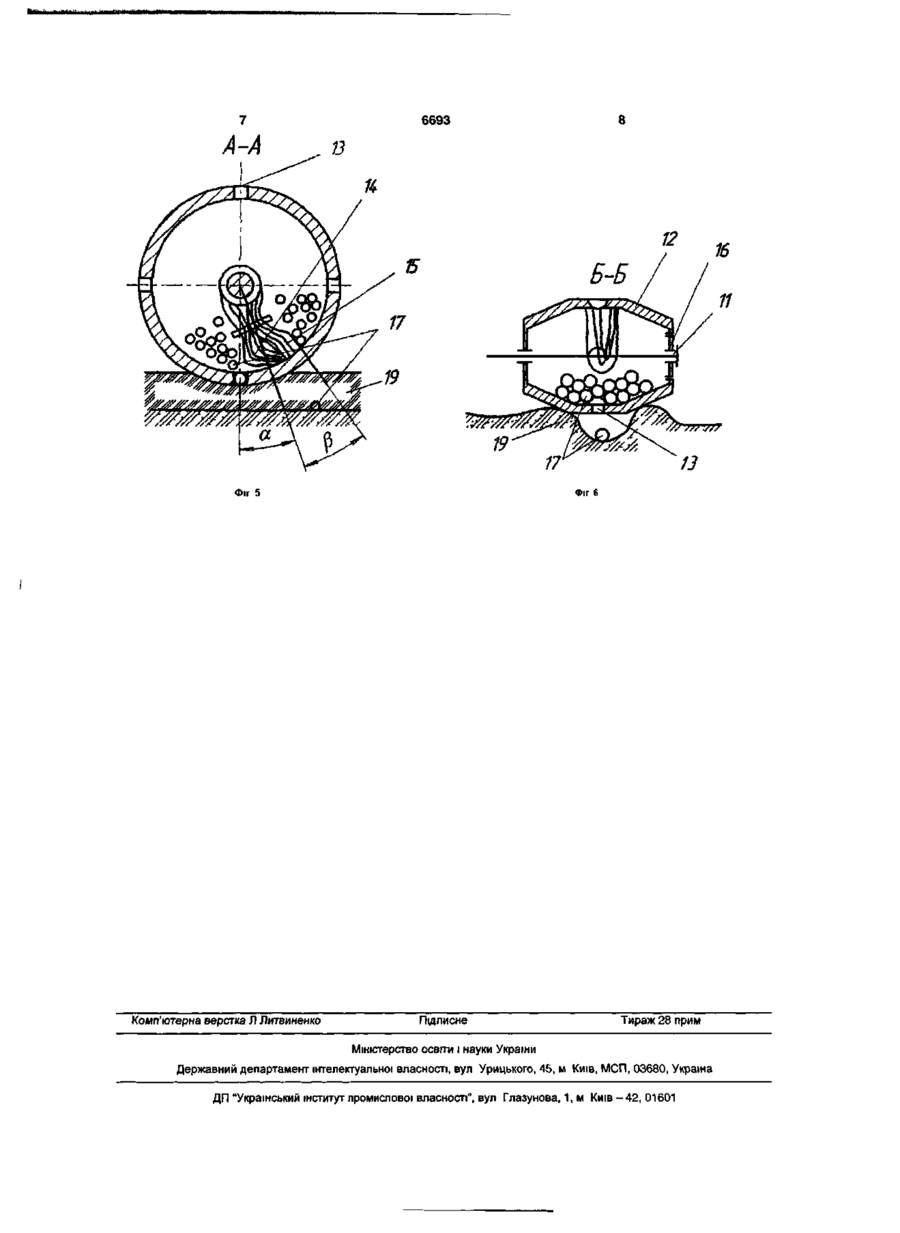

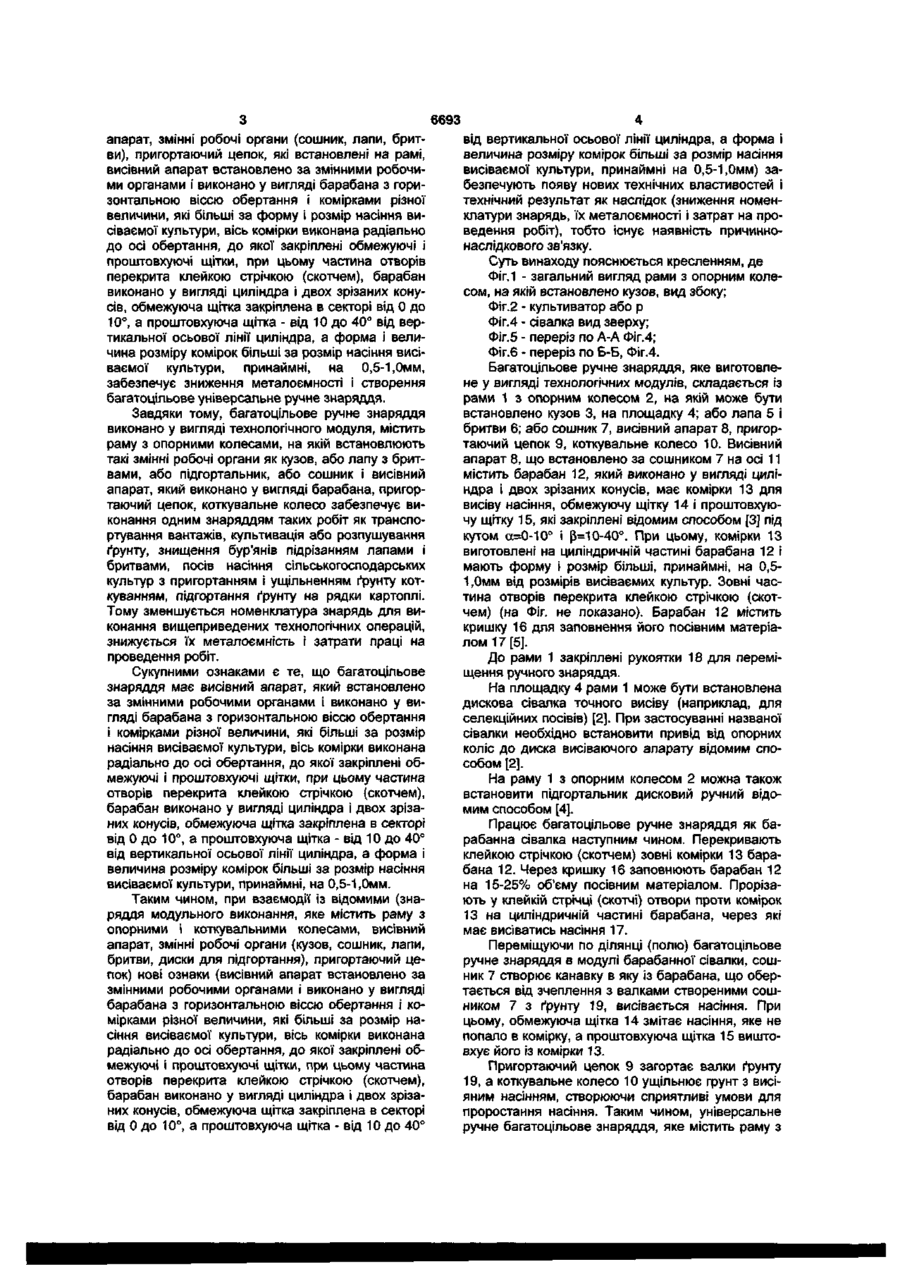

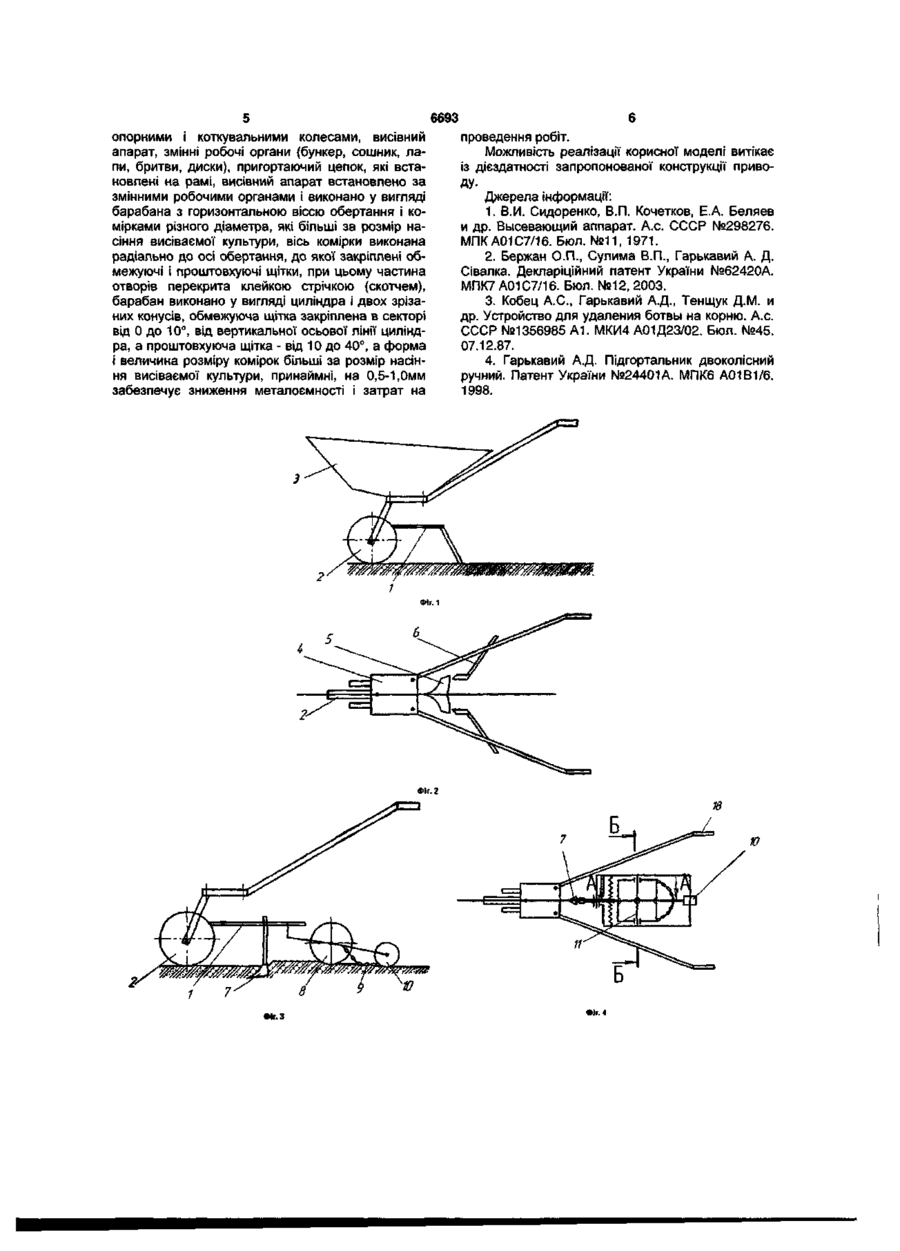

1 Багатоцільове ручне знаряддя, яке містить раму з опорними і коткувальними колесами, висівний апарат, ЗМІННІ робочі органи сошник, лапи, бункер, диски, бритви, пригортаючий ціпок, які встановлені на рамі, яке відрізняється тим, що висівний апарат встановлено за змінними робочими органами і виконано у вигляді барабана з горизонтальною віссю обертання і комірками різного діаметра, які більші за форму і розмір насіння ви сівної культури, вісь комірки виконана радіально до осі обертання, до якої закріплені обмежуючі і проштовхуючі щітки, при цьому частина отворів перекрита 2 Багатоцільове ручне знаряддя за п 1, яке відрізняється тим, що отвори, які не задіяні при сівбі даної культури, перекриті клейкою стрічкою, наприклад скотчем 3 Багатоцільове ручне знаряддя за п 1, яке відрізняється тим, що барабан виконаний у вигляді циліндра і двох зрізаних конусів 4 Багатоцільове ручне знаряддя за п 1, яке відрізняється тим, що обмежуюча щітка закріплена в секторі від 0 до 10°, а проштовхуюча щітка - від 10 до 40° від вертикальної осьової лінії циліндра 5 Багатоцільове ручне знаряддя за п 1, яке відрізняється тим, що форма і розмір комірок більші за розмір насіння висівної культури принаймні на 0,51,0мм Корисна модель відноситься до сільськогосподарського машинобудування, а саме, до машин для сільськогосподарського виробництва В присадибному і фермерських господарствах частіше за все виконують операції перевезення або транспортування вантажів, підготовка ґрунту до посіву, посів сільськогосподарських культур, догляд за посівами (рихлення міжрядь, підгортання) Тому універсальне ручне знаряддя повинно бути модульного виконання 3 тим, щоб з мінімальними затратами часу і енергії знаряддя можна було використовувати як на транспортуванні вантажів, так і виконанні польових операцій підготовки ґрунту, посіву, догляду за посівами Одна з найбільш відповідальних і складних кутом більшим двойного кута тертя насіння [1] Недоліком аналогу є висока металоємність і необхідність приводу на висівний апарат Відома також ручна сівалка, яка виконана у вигляді технологічного модуля з привідними і коткувальними колесами із сошником і дисковим висівним апаратом, з бункером, закріпленими на рамі, вертикальна стінка бункера має нішу, диски мають комірки, а вісь комірки виконана з нахилом у бік, протилежним напрямку руху і розташуванню отвору - прототип [2] Недоліком прототипу є висока металоємність і необхідність приводу на дисковий висівний апарат Задачею винаходу є зниження металоємності і спрощення конструкції сівалки та розробка на базі и багатоцільового ручного знаряддя, застосування якого знизить затрати на проведення робіт Поставлена задача вирішується завдяки тому, що багатоцільове ручне знаряддя, яке містить раму з опорними і коткувальними колесами, висівний технологічних операцій є посів ВІДОМІ ВИСІВНІ апа рати баночного типу, який містить бункер з висіваючим горизонтальним дном з комірками При цьому стінки комірок нахилені в напрямку руху під СО со CD О) 6693 апарат, змінні робочі органи (сошник, лапи, бритви), пригортаючий цепок, які встановлені на рамі, висівний апарат встановлено за змінними робочими органами і виконано у вигляді барабана з горизонтальною віссю обертання і комірками різної величини, які більші за форму і розмір насіння висіваємої культури, вісь комірки виконана радіально до осі обертання, до якої закріплені обмежуючі і проштовхуючі щітки, при цьому частина отворів перекрита клейкою стрічкою (скотчем), барабан виконано у вигляді циліндра і двох зрізаних конусів, обмежуюча щітка закріплена в секторі від 0 до 10°, а проштовхуюча щітка - від 10 до 40° від вертикальної осьової лінії циліндра, а форма і величина розміру комірок більші за розмір насіння висіваємої культури, принаймні, на 0,5-1,0мм, забезпечує зниження металоємності і створення багатоцільове універсальне ручне знаряддя. Завдяки тому, багатоцільове ручне знаряддя виконано у вигляді технологічного модуля, містить раму з опорними колесами, на якій встановлюють такі змінні робочі органи як кузов, або лапу з бритвами, або підгортальник, або сошник і висівний апарат, який виконано у вигляді барабана, пригортаючий цепок, коткувальне колесо забезпечує виконання одним знаряддям таких робіт як транспортування вантажів, культивація або розпушування ґрунту, знищення бур'янів підрізанням лапами і бритвами, посів насіння сільськогосподарських культур з пригортанням і ущільненням ґрунту коткуванням, підгортання ґрунту на рядки картоплі. Тому зменшується номенклатура знарядь для виконання вищеприведених технологічних операцій, знижується їх металоємність і затрати праці на проведення робіт. Сукупними ознаками є те, що багатоцільове знаряддя має висівний апарат, який встановлено за змінними робочими органами і виконано у вигляді барабана з горизонтальною віссю обертання і комірками різної величини, які більші за розмір насіння висіваємої культури, вісь комірки виконана радіально до осі обертання, до якої закріплені обмежуючі і проштовхуючі щітки, при цьому частина отворів перекрита клейкою стрічкою (скотчем), барабан виконано у вигляді циліндра і двох зрізаних конусів, обмежуюча щітка закріплена в секторі від 0 до 10°, а проштовхуюча щітка - від 10 до 40° від вертикальної осьової лінії циліндра, а форма і величина розміру комірок більші за розмір насіння висіваємої культури, принаймні, на 0,5-1,0мм. Таким чином, при взаємодії із відомими (знаряддя модульного виконання, яке містить раму з опорними і коткувальними колесами, висівний апарат, змінні робочі органи (кузов, сошник, лапи, бритви, диски для підгортання), пригортаючий цепок) нові ознаки (висівний апарат встановлено за змінними робочими органами і виконано у вигляді барабана з горизонтальною віссю обертання і комірками різної величини, які більші за розмір насіння висіваємої культури, вісь комірки виконана радіально до осі обертання, до якої закріплені обмежуючі і проштовхуючі щітки, при цьому частина отворів перекрита клейкою стрічкою (скотчем), барабан виконано у вигляді циліндра і двох зрізаних конусів, обмежуюча щітка закріплена в секторі від 0 до 10°, а проштовхуюча щітка - від 10 до 40° від вертикальної осьової лінії циліндра, а форма і величина розміру комірок більші за розмір насіння висіваємої культури, принаймні на 0,5-1,0мм) забезпечують появу нових технічних властивостей і технічний результат як наслідок (зниження номенклатури знарядь, їх металоємності і затрат на проведення робіт), тобто існує наявність причиннонаслідкового зв'язку. Суть винаходу пояснюється кресленням, де Фіг.1 - загальний вигляд рами з опорним колесом, на якій встановлено кузов, вид збоку; Фіг.2 - культиватор або р Фіг.4 - сівалка вид зверху; Фіг.5 - переріз по А-А Фіг.4; Фіг.6 - переріз по Б-Б, Фіг.4. Багатоцільове ручне знаряддя, яке виготовлене у вигляді технологічних модулів, складається із рами 1 з опорним колесом 2, на якій може бути встановлено кузов 3, на площадку 4; або лапа 5 і бритви 6; або сошник 7, висівний апарат 8, пригортаючий цепок 9, коткувальне колесо 10. Висівний апарат 8, що встановлено за сошником 7 на осі 11 містить барабан 12, який виконано у вигляді циліндра і двох зрізаних конусів, має комірки 13 для висіву насіння, обмежуючу щітку 14 і проштовхуючу щітку 15, які закріплені відомим способом [3] під кутом а=0-10° і (5=10-40°. При цьому, комірки 13 виготовлені на циліндричній частині барабана 12 і мають форму і розмір більші, принаймні, на 0,51,0мм від розмірів висіваємих культур. Зовні частина отворів перекрита клейкою стрічкою (скотчем) (на Фіг. не показано). Барабан 12 містить кришку 16 для заповнення його посівним матеріалом 17 [5]. До рами 1 закріплені рукоятки 18 для переміщення ручного знаряддя. На площадку 4 рами 1 може бути встановлена дискова сівалка точного висіву (наприклад, для селекційних посівів) [2]. При застосуванні названої сівалки необхідно встановити привід від опорних коліс до диска висіваючого апарату відомим способом [2]. На раму 1 з опорним колесом 2 можна також встановити підгортальник дисковий ручний відомим способом [4]. Працює багатоцільове ручне знаряддя як барабанна сівалка наступним чином. Перекривають клейкою стрічкою (скотчем) зовні комірки і 3 барабана 12. Через кришку 16 заповнюють барабан 12 на 15-25% об'єму посівним матеріалом. Прорізають у клейкій стрічці (скотчі) отвори проти комірок 13 на циліндричній частині барабана, через які має висіватись насіння 17. Переміщуючи по ділянці (полю) багатоцільове ручне знаряддя в модулі барабанної сівалки, сошник 7 створює канавку в яку із барабана, що обертається від зчеплення з валками створеними сошником 7 з ґрунту 19, висівається насіння. При цьому, обмежуюча щітка 14 змітає насіння, яке не попало в комірку, а проштовхуюча щітка 15 виштовхує його із комірки 13. Пригортаючий цепок 9 загортає валки ґрунту 19, а коткувальне колесо 10 ущільнює грунт з висіяним насінням, створюючи сприятливі умови для проростання насіння. Таким чином, універсальне ручне багатоцільове знаряддя, яке містить раму з 6693 опорними і коткувальними колесами, висівний апарат, змінні робочі органи (бункер, сошник, лапи, бритви, диски), пригортаючий цепок, які встановлені на рамі, висівний апарат встановлено за змінними робочими органами і виконано у вигляді барабана з горизонтальною віссю обертання і комірками різного діаметра, які більші за розмір насіння висіваємої культури, вісь комірки виконана радіально до осі обертання, до якої закріплені обмежуючі і проштовхуючі щітки, при цьому частина отворів перекрита клейкою стрічкою (скотчем), барабан виконано у вигляді циліндра і двох зрізаних конусів, обмежуюча щітка закріплена в секторі від 0 до 10°, від вертикальної осьової лінії циліндра, а проштовхуюча щітка - від 10 до 40°, а форма і величина розміру комірок більші за розмір насіння висіваємої культури, принаймні, на 0,5-1,0мм забезпечує зниження металоємності і затрат на проведення робіт. Можливість реалізації корисної моделі витікає із дієздатності запропонованої конструкції привоДУ Джерела інформації: 1. В.И. Сидоренко, В.П. Кочетков, Е.А. Беляев и др. Высевающий аппарат. А.с. СССР №298276. МПКА01С7/16. Бюл. №11, 1971. 2. Бержан О.П., Сулима В.П., Гарькавий А. Д. Сівалка. Декларіційний патент України №62420А. МПК7 А01С7/16. Бюл. №12, 2003. 3. Кобец А.С, Гарькавий А.Д., Тенщук Д.М. и др. Устройство для удаления ботвы на корню. А.с. СССР №1356985 А1. МКИ4 А01Д23/02. Бюл. №45. 07.12.87. 4. Гарькавий А.Д. Підгортальник двоколісний ручний. Патент України №24401 А. МПК6 А01В1/6. 1998. 6693 19 Фіг 5 Комп'ютерна верстка Л Литвиненко 13 Фіг 6 Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
