Магнітний гідроциклон

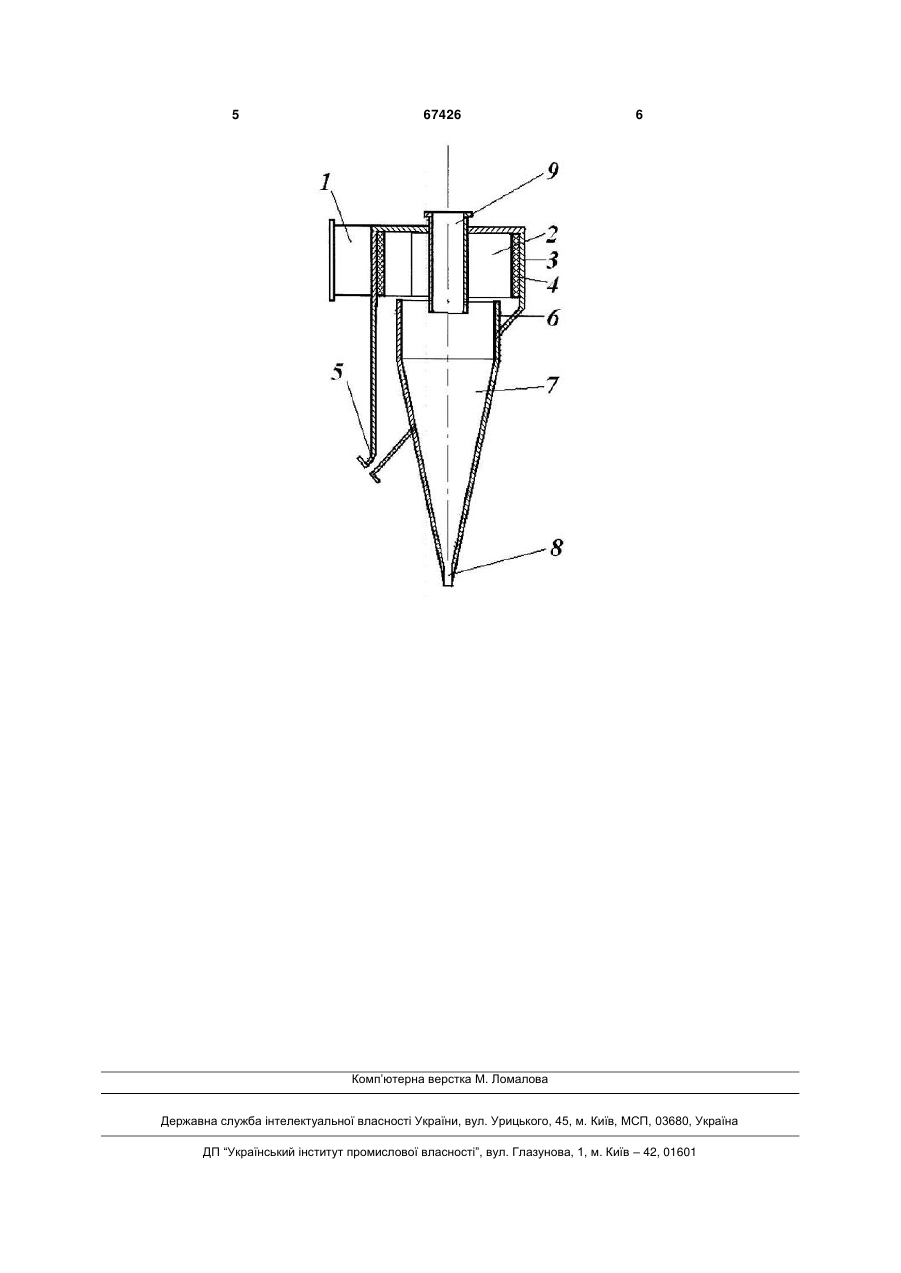

Гідроциклон, що складається з робочої камери, завантажувального і розвантажувального пат 3 Поставлена задача вирішується за рахунок того, що гідроциклон складається з робочої камери, завантажувального і розвантажувального патрубків та конусної частини. Згідно з корисною моделлю, робоча камера виконана з концентричних циліндрів, закріплених з деяким зміщенням один відносно одного по вертикалі, зовнішній циліндр має скошене дно, яке закінчується першим зливним патрубком, а внутрішній циліндр переходить у конусну частину апарата, при цьому внутрішні поверхні вхідного патрубка та верхня частина більшого по діаметру циліндра футеровані постійними магнітами - коагуляторами дрібних магнітних частинок матеріалу, які самофутерують поверхні гідроциклона, що піддаються зносу. Ефект від реалізації корисної моделі полягає в тому, що на першій по ходу потоку внутрішній поверхні циліндричної робочої камери гідроциклона на крупні частинки матеріалу, що притиснуті силою інерції, діють сили магнітного поля постійної, незначної інтенсивності й гідродинамічного опору, що виникає тільки-но з'явиться відносна швидкість між осілою частинкою і потоком, що сепарується. При налипанні деякого шару частинок, магнітна сила стає слабшою і гідродинамічні сили відривають від цього шару флокули з магнітних частинок, які разом з крупними частинками попадають у кільцеву щілину, створену циліндрами, і виходять з закрученого потоку, як перший магнітний продукт сепарації, що зменшує ймовірність попадання магнітної фракції у зливний патрубок. У другій половині робочої камери відбувається звичайний процес, але значна частина крупних частинок матеріалу не приймає участі в процесі класифікації, що зменшує знос всіх конструкцій гідроциклона, і дозволяє збільшити продуктивність апарата. Гідроциклон ілюструється схемою, на якій показаний його загальний вигляд. Гідроциклон має вхідний патрубок живлення 1, тангенціально скріплений з корпусом робочої камери 2, в якій розміщені концентричні циліндри зовнішній 3, футерований у верхній частині постійними магнітами 4 і з'єднаний з першим зливним 67426 4 патрубком 5, і внутрішній 6, який з'єднаний з конусною частиною 7, що закінчується пісковою насадкою 8, які футеровані звичайними матеріалами. Злив дрібної фракції відбувається через патрубок 9. Конструкція гідроциклона, що пропонується, дозволяє послідовно вилучати з матеріалу, який класифікується, спочатку крупні та магнітні частинки продукту, а потім продукт середньої подрібненості (дві фракції) і в кінці процесу отримати четверту дрібну фракцію продукту. Гідроциклон працює таким чином. Живлення апарата матеріалом, що сепарується, здійснюється через патрубок 1. Завдяки тангенціальному входу цього патрубка, потік отримує обертальний рух у зазорі між корпусом 3 і вихідним патрубком 9, тому опускається в вигляді вихра униз (швидкість опускання (продуктивність сепаратора) залежить від кута нахилу патрубка 1). Під дією інерційних сил усі тверді частинки матеріалу, що сепарується, зміщуються до внутрішньої поверхні корпуса 3, який футерований постійними магнітами 4. Сильномагнітні частинки матеріалу осідають на цю поверхню проти полюсів магнітів 3, де градієнт поля має найбільше значення, і тим самим додатково футерують найбільш вразливі поверхні. Зниження магнітної енергії призводить до відриву частини флокул гідродинамічними силами, які разом з найбільш крупними частинками потрапляють у кільцевий зазор, що створений циліндричними поверхнями 3 і 6, і завдяки скошеному дну і зливному патрубку 5 вилучаються з апарата. Дисперсний потік частинок матеріалу, що залишились, надходить до конусної частини апарата, де поділяється на два завихрені потоки зовнішній, що переміщається вздовж стінок конуса униз до піскової насадки 8, і внутрішній циліндричний, направлений вгору вздовж осі симетрії до зливного патрубка 9. В цій частині апарата густина пульпи змінюється - збільшується від центра до стінок конуса, що дозволяє вилучити відносно крупну фазу через піскову насадку 8 і дрібну - через патрубок 9. 5 67426 6 Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
