Пристрій для нанесення технологічного мастила на прокатні валки

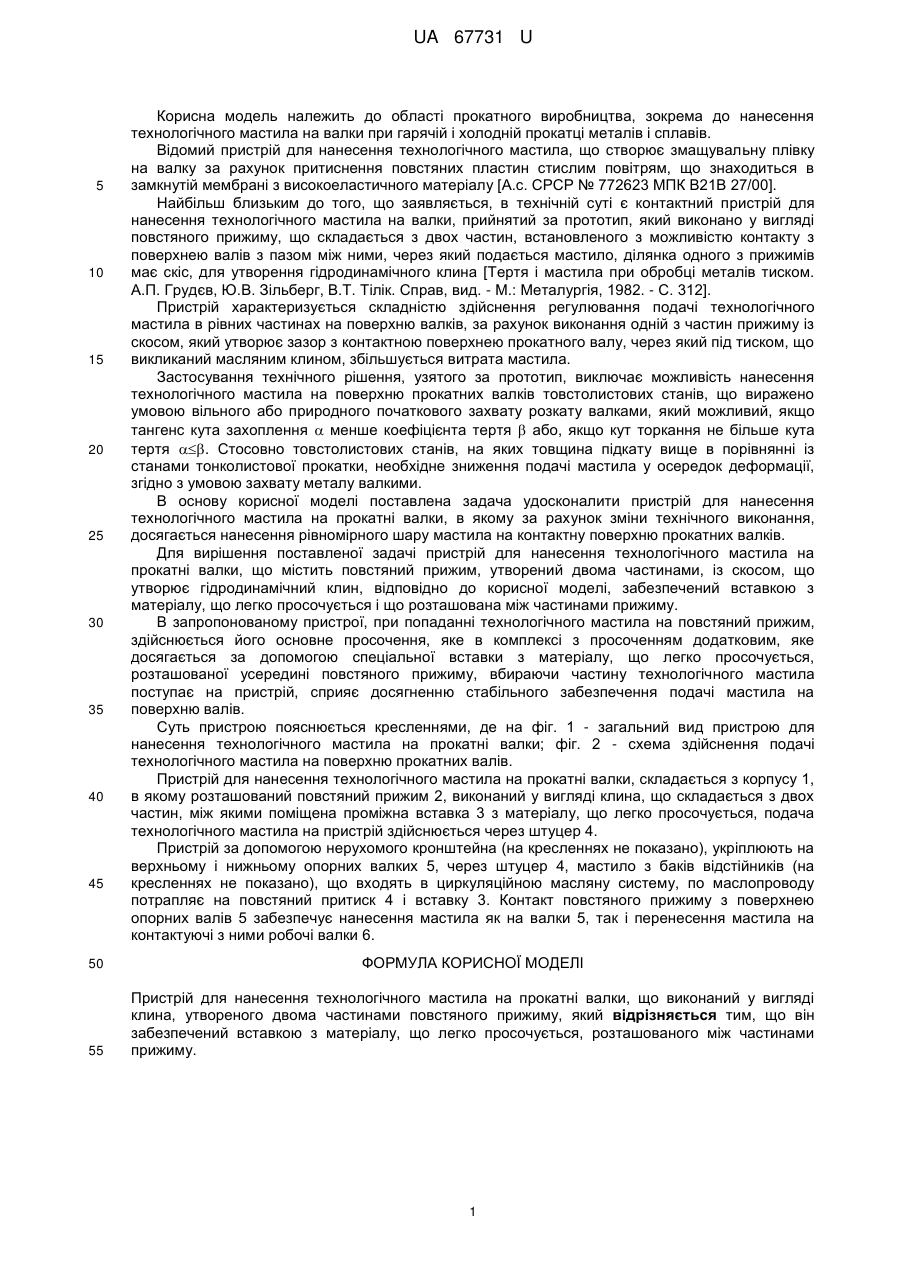

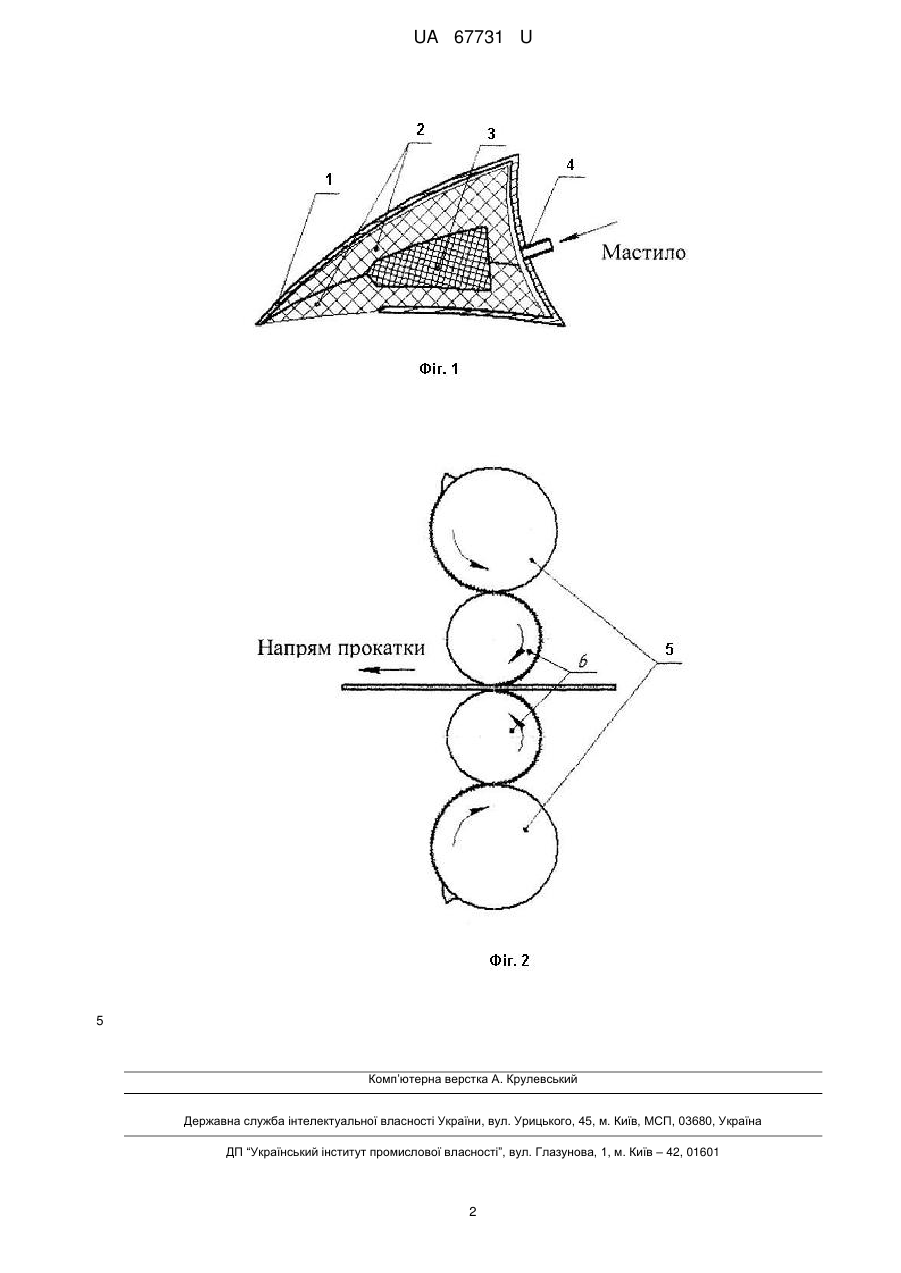

Реферат: UA 67731 U UA 67731 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області прокатного виробництва, зокрема до нанесення технологічного мастила на валки при гарячій і холодній прокатці металів і сплавів. Відомий пристрій для нанесення технологічного мастила, що створює змащувальну плівку на валку за рахунок притиснення повстяних пластин стислим повітрям, що знаходиться в замкнутій мембрані з високоеластичного матеріалу [А.с. СРСР № 772623 МПК В21В 27/00]. Найбільш близьким до того, що заявляється, в технічній суті є контактний пристрій для нанесення технологічного мастила на валки, прийнятий за прототип, який виконано у вигляді повстяного прижиму, що складається з двох частин, встановленого з можливістю контакту з поверхнею валів з пазом між ними, через який подається мастило, ділянка одного з прижимів має скіс, для утворення гідродинамічного клина [Тертя і мастила при обробці металів тиском. А.П. Грудєв, Ю.В. Зільберг, В.Т. Тілік. Справ, вид. - М.: Металургія, 1982. - С. 312]. Пристрій характеризується складністю здійснення регулювання подачі технологічного мастила в рівних частинах на поверхню валків, за рахунок виконання одній з частин прижиму із скосом, який утворює зазор з контактною поверхнею прокатного валу, через який під тиском, що викликаний масляним клином, збільшується витрата мастила. Застосування технічного рішення, узятого за прототип, виключає можливість нанесення технологічного мастила на поверхню прокатних валків товстолистових станів, що виражено умовою вільного або природного початкового захвату розкату валками, який можливий, якщо тангенс кута захоплення  менше коефіцієнта тертя  або, якщо кут торкання не більше кута тертя . Стосовно товстолистових станів, на яких товщина підкату вище в порівнянні із станами тонколистової прокатки, необхідне зниження подачі мастила у осередок деформації, згідно з умовою захвату металу валкими. В основу корисної моделі поставлена задача удосконалити пристрій для нанесення технологічного мастила на прокатні валки, в якому за рахунок зміни технічного виконання, досягається нанесення рівномірного шару мастила на контактну поверхню прокатних валків. Для вирішення поставленої задачі пристрій для нанесення технологічного мастила на прокатні валки, що містить повстяний прижим, утворений двома частинами, із скосом, що утворює гідродинамічний клин, відповідно до корисної моделі, забезпечений вставкою з матеріалу, що легко просочується і що розташована між частинами прижиму. В запропонованому пристрої, при попаданні технологічного мастила на повстяний прижим, здійснюється його основне просочення, яке в комплексі з просоченням додатковим, яке досягається за допомогою спеціальної вставки з матеріалу, що легко просочується, розташованої усередині повстяного прижиму, вбираючи частину технологічного мастила поступає на пристрій, сприяє досягненню стабільного забезпечення подачі мастила на поверхню валів. Суть пристрою пояснюється кресленнями, де на фіг. 1 - загальний вид пристрою для нанесення технологічного мастила на прокатні валки; фіг. 2 - схема здійснення подачі технологічного мастила на поверхню прокатних валів. Пристрій для нанесення технологічного мастила на прокатні валки, складається з корпусу 1, в якому розташований повстяний прижим 2, виконаний у вигляді клина, що складається з двох частин, між якими поміщена проміжна вставка 3 з матеріалу, що легко просочується, подача технологічного мастила на пристрій здійснюється через штуцер 4. Пристрій за допомогою нерухомого кронштейна (на кресленнях не показано), укріплюють на верхньому і нижньому опорних валких 5, через штуцер 4, мастило з баків відстійників (на кресленнях не показано), що входять в циркуляційною масляну систему, по маслопроводу потрапляє на повстяний притиск 4 і вставку 3. Контакт повстяного прижиму з поверхнею опорних валів 5 забезпечує нанесення мастила як на валки 5, так і перенесення мастила на контактуючі з ними робочі валки 6. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для нанесення технологічного мастила на прокатні валки, що виконаний у вигляді клина, утвореного двома частинами повстяного прижиму, який відрізняється тим, що він забезпечений вставкою з матеріалу, що легко просочується, розташованого між частинами прижиму. 1 UA 67731 U 5 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
