Установка для підготовки води на зрошення

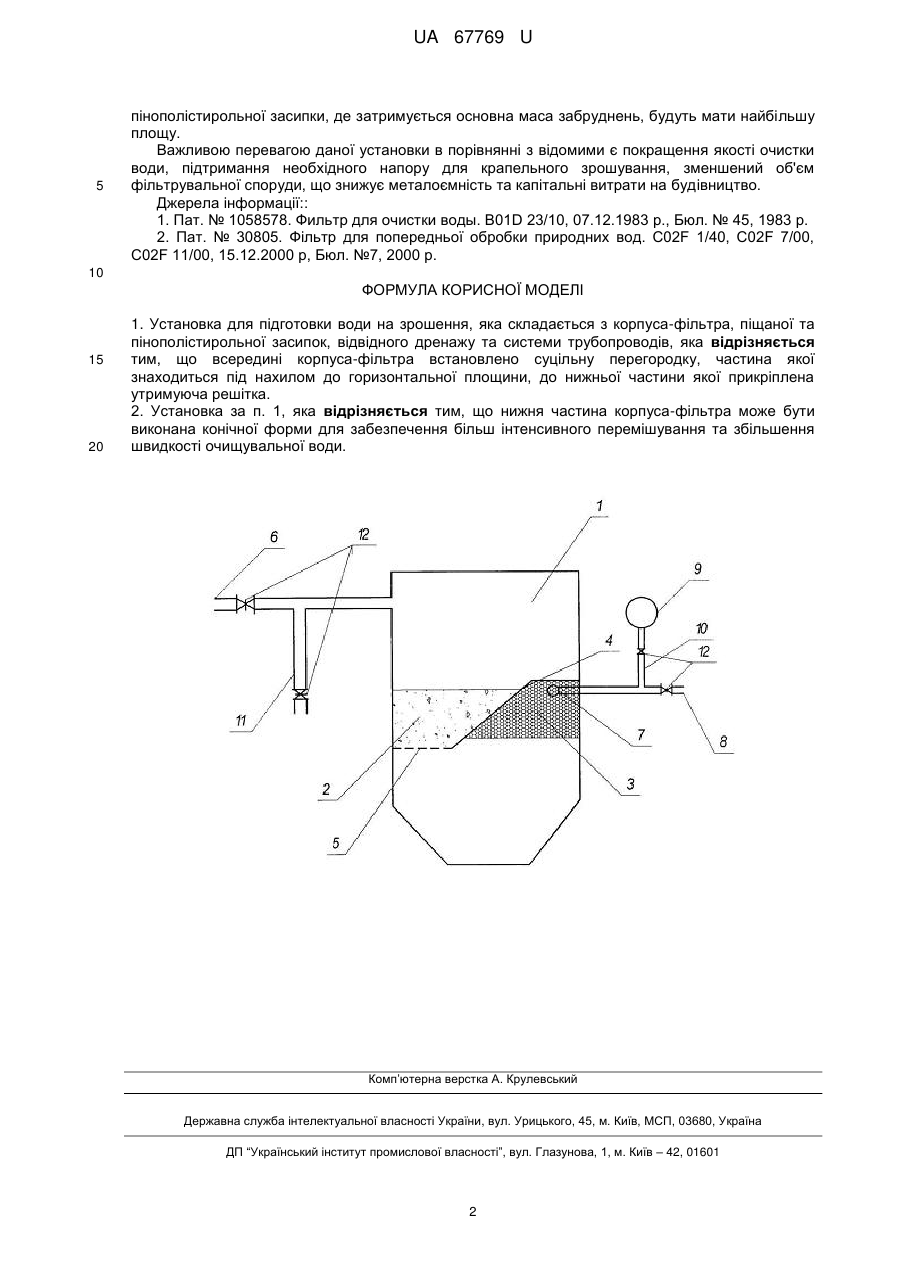

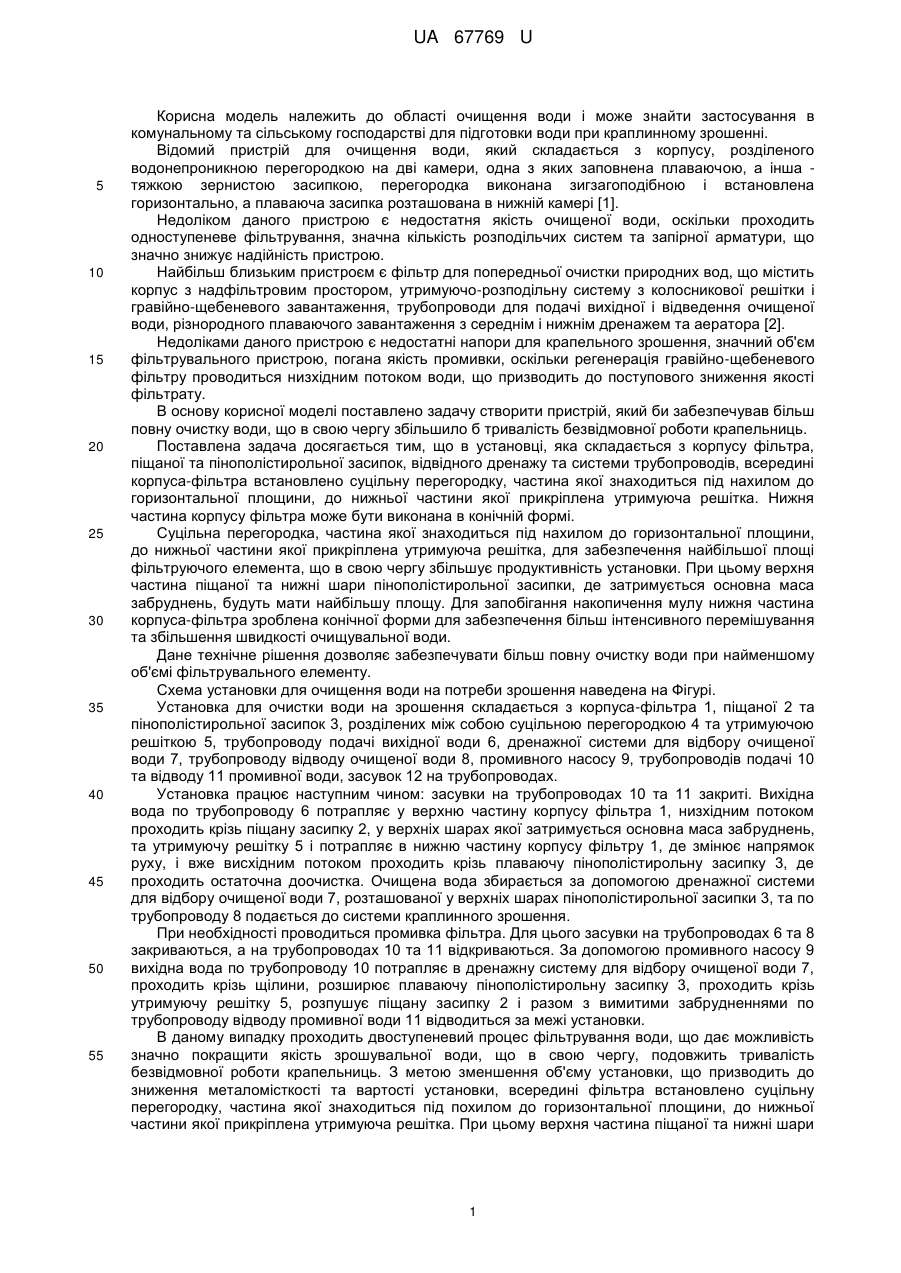

Реферат: Установка для підготовки води на зрошення складається з корпуса-фільтра, піщаної та пінополістирольної засипок, відвідного дренажу та системи трубопроводів. UA 67769 U (54) УСТАНОВКА ДЛЯ ПІДГОТОВКИ ВОДИ НА ЗРОШЕННЯ UA 67769 U UA 67769 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області очищення води і може знайти застосування в комунальному та сільському господарстві для підготовки води при краплинному зрошенні. Відомий пристрій для очищення води, який складається з корпусу, розділеного водонепроникною перегородкою на дві камери, одна з яких заповнена плаваючою, а інша тяжкою зернистою засипкою, перегородка виконана зигзагоподібною і встановлена горизонтально, а плаваюча засипка розташована в нижній камері [1]. Недоліком даного пристрою є недостатня якість очищеної води, оскільки проходить одноступеневе фільтрування, значна кількість розподільчих систем та запірної арматури, що значно знижує надійність пристрою. Найбільш близьким пристроєм є фільтр для попередньої очистки природних вод, що містить корпус з надфільтровим простором, утримуючо-розподільну систему з колосникової решітки і гравійно-щебеневого завантаження, трубопроводи для подачі вихідної і відведення очищеної води, різнородного плаваючого завантаження з середнім і нижнім дренажем та аератора [2]. Недоліками даного пристрою є недостатні напори для крапельного зрошення, значний об'єм фільтрувального пристрою, погана якість промивки, оскільки регенерація гравійно-щебеневого фільтру проводиться низхідним потоком води, що призводить до поступового зниження якості фільтрату. В основу корисної моделі поставлено задачу створити пристрій, який би забезпечував більш повну очистку води, що в свою чергу збільшило б тривалість безвідмовної роботи крапельниць. Поставлена задача досягається тим, що в установці, яка складається з корпусу фільтра, піщаної та пінополістирольної засипок, відвідного дренажу та системи трубопроводів, всередині корпуса-фільтра встановлено суцільну перегородку, частина якої знаходиться під нахилом до горизонтальної площини, до нижньої частини якої прикріплена утримуюча решітка. Нижня частина корпусу фільтра може бути виконана в конічній формі. Суцільна перегородка, частина якої знаходиться під нахилом до горизонтальної площини, до нижньої частини якої прикріплена утримуюча решітка, для забезпечення найбільшої площі фільтруючого елемента, що в свою чергу збільшує продуктивність установки. При цьому верхня частина піщаної та нижні шари пінополістирольної засипки, де затримується основна маса забруднень, будуть мати найбільшу площу. Для запобігання накопичення мулу нижня частина корпуса-фільтра зроблена конічної форми для забезпечення більш інтенсивного перемішування та збільшення швидкості очищувальної води. Дане технічне рішення дозволяє забезпечувати більш повну очистку води при найменшому об'ємі фільтрувального елементу. Схема установки для очищення води на потреби зрошення наведена на Фігурі. Установка для очистки води на зрошення складається з корпуса-фільтра 1, піщаної 2 та пінополістирольної засипок 3, розділених між собою суцільною перегородкою 4 та утримуючою решіткою 5, трубопроводу подачі вихідної води 6, дренажної системи для відбору очищеної води 7, трубопроводу відводу очищеної води 8, промивного насосу 9, трубопроводів подачі 10 та відводу 11 промивної води, засувок 12 на трубопроводах. Установка працює наступним чином: засувки на трубопроводах 10 та 11 закриті. Вихідна вода по трубопроводу 6 потрапляє у верхню частину корпусу фільтра 1, низхідним потоком проходить крізь піщану засипку 2, у верхніх шарах якої затримується основна маса забруднень, та утримуючу решітку 5 і потрапляє в нижню частину корпусу фільтру 1, де змінює напрямок руху, і вже висхідним потоком проходить крізь плаваючу пінополістирольну засипку 3, де проходить остаточна доочистка. Очищена вода збирається за допомогою дренажної системи для відбору очищеної води 7, розташованої у верхніх шарах пінополістирольної засипки 3, та по трубопроводу 8 подається до системи краплинного зрошення. При необхідності проводиться промивка фільтра. Для цього засувки на трубопроводах 6 та 8 закриваються, а на трубопроводах 10 та 11 відкриваються. За допомогою промивного насосу 9 вихідна вода по трубопроводу 10 потрапляє в дренажну систему для відбору очищеної води 7, проходить крізь щілини, розширює плаваючу пінополістирольну засипку 3, проходить крізь утримуючу решітку 5, розпушує піщану засипку 2 і разом з вимитими забрудненнями по трубопроводу відводу промивної води 11 відводиться за межі установки. В даному випадку проходить двоступеневий процес фільтрування води, що дає можливість значно покращити якість зрошувальної води, що в свою чергу, подовжить тривалість безвідмовної роботи крапельниць. З метою зменшення об'єму установки, що призводить до зниження металомісткості та вартості установки, всередині фільтра встановлено суцільну перегородку, частина якої знаходиться під похилом до горизонтальної площини, до нижньої частини якої прикріплена утримуюча решітка. При цьому верхня частина піщаної та нижні шари 1 UA 67769 U 5 пінополістирольної засипки, де затримується основна маса забруднень, будуть мати найбільшу площу. Важливою перевагою даної установки в порівнянні з відомими є покращення якості очистки води, підтримання необхідного напору для крапельного зрошування, зменшений об'єм фільтрувальної споруди, що знижує металоємність та капітальні витрати на будівництво. Джерела інформації:: 1. Пат. № 1058578. Фильтр для очистки воды. В01D 23/10, 07.12.1983 p., Бюл. № 45, 1983 р. 2. Пат. № 30805. Фільтр для попередньої обробки природних вод. C02F 1/40, C02F 7/00, C02F 11/00, 15.12.2000 р, Бюл. №7, 2000 р. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 1. Установка для підготовки води на зрошення, яка складається з корпуса-фільтра, піщаної та пінополістирольної засипок, відвідного дренажу та системи трубопроводів, яка відрізняється тим, що всередині корпуса-фільтра встановлено суцільну перегородку, частина якої знаходиться під нахилом до горизонтальної площини, до нижньої частини якої прикріплена утримуюча решітка. 2. Установка за п. 1, яка відрізняється тим, що нижня частина корпуса-фільтра може бути виконана конічної форми для забезпечення більш інтенсивного перемішування та збільшення швидкості очищувальної води. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
