Пробовідбірник

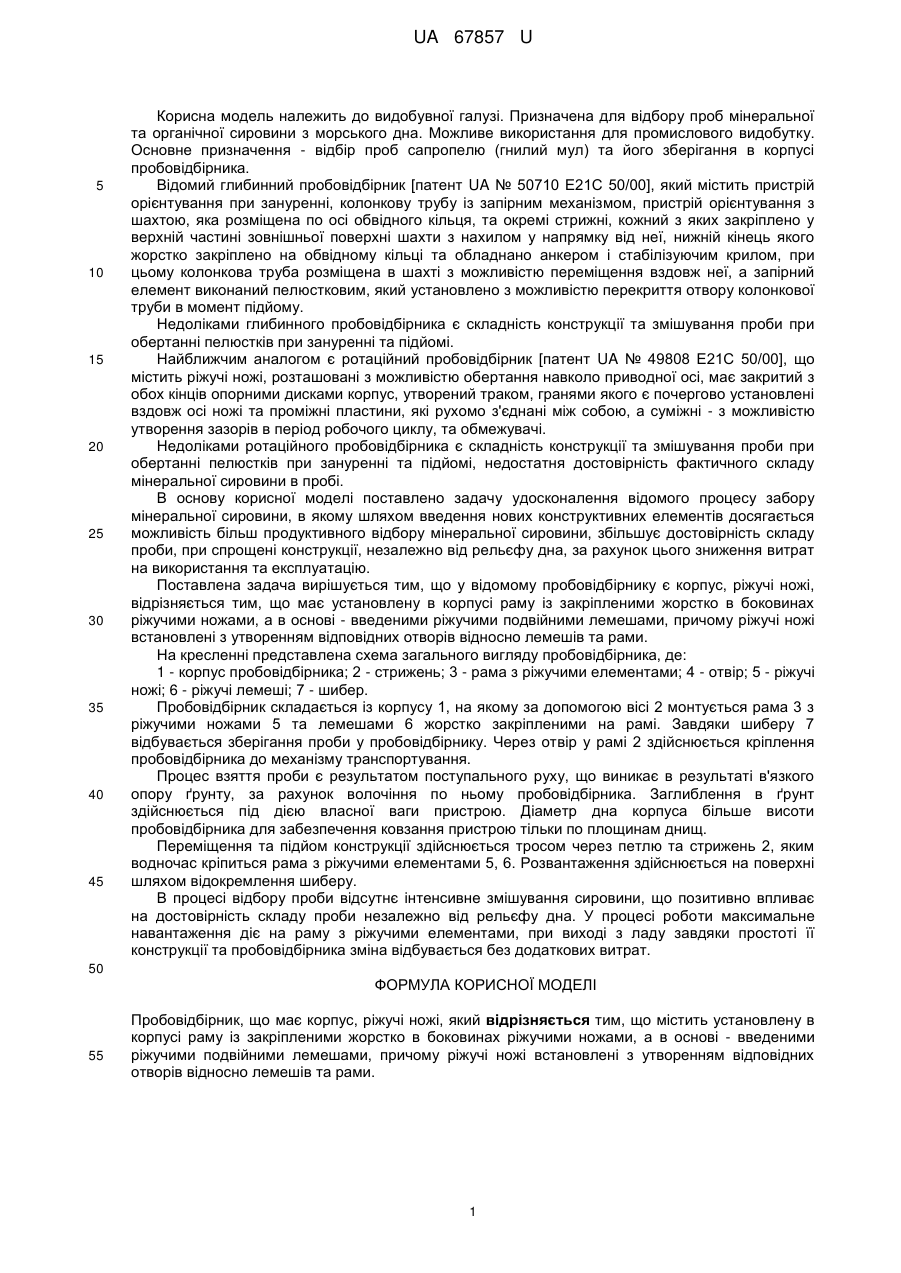

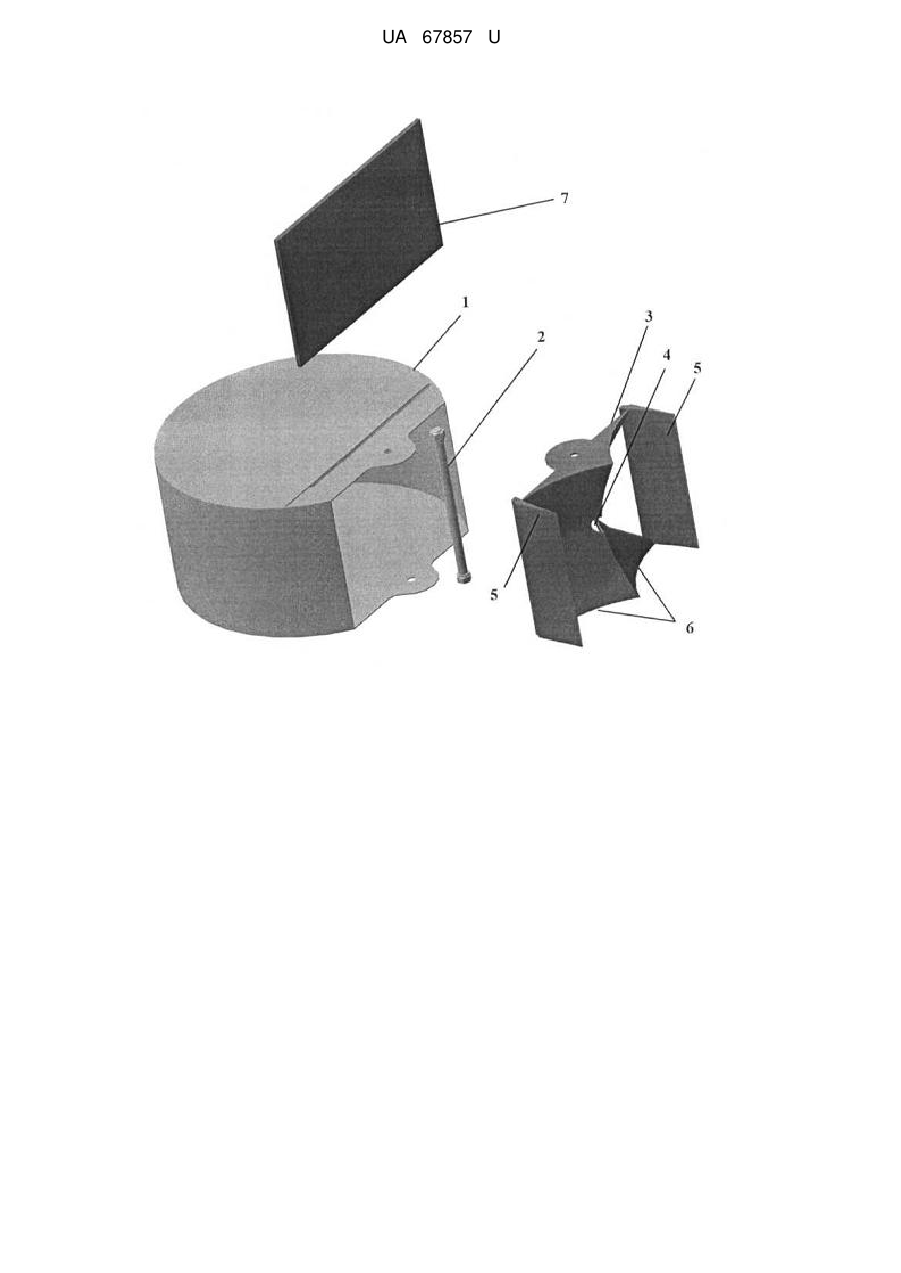

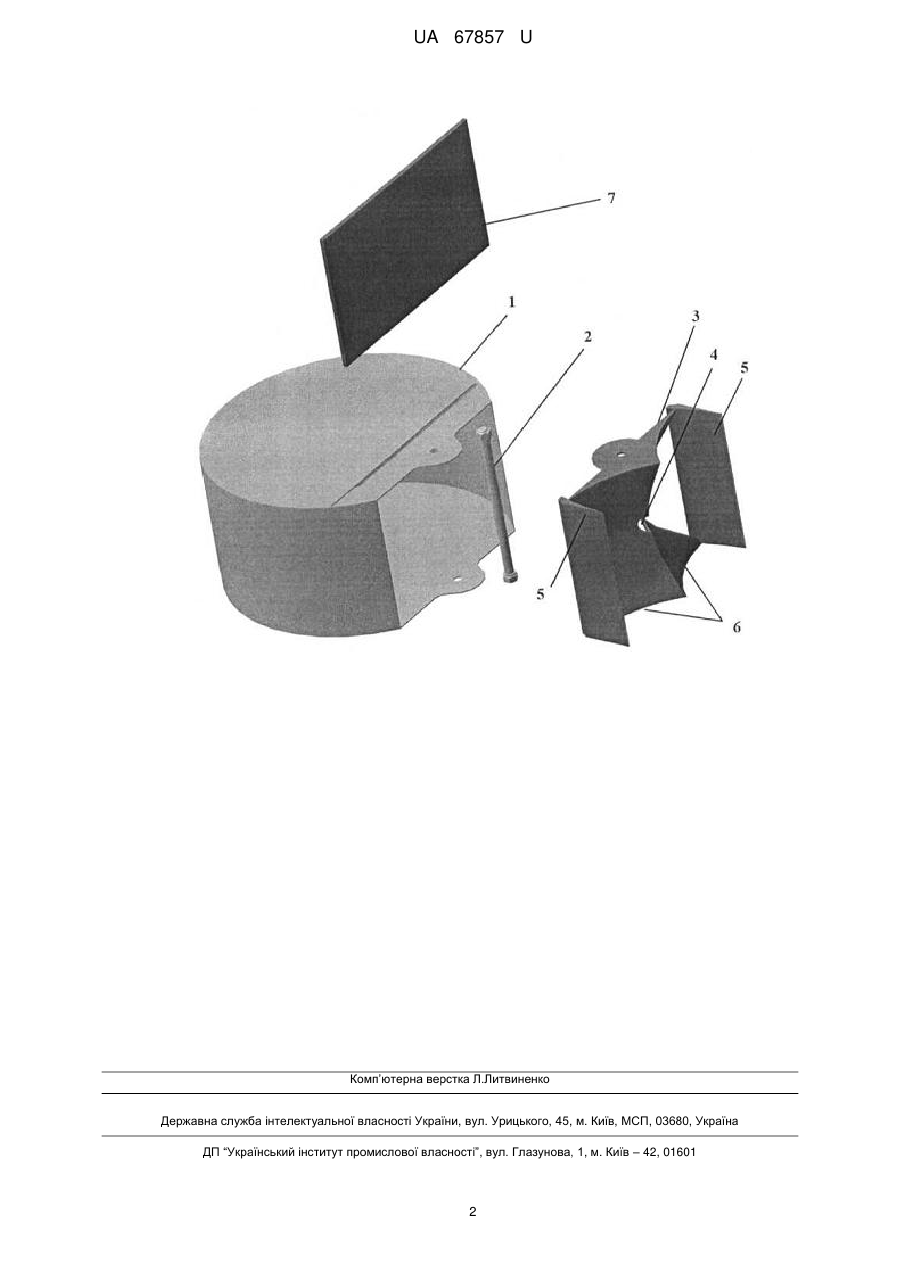

Реферат: Пробовідбірник містить корпус, ріжучі ножі. Установлену в корпусі раму із закріпленими жорстко в боковинах ріжучими ножами, а в основі - введеними ріжучими подвійними лемешами. Причому ріжучі ножі встановлені з утворенням відповідних отворів відносно лемешів та рами. UA 67857 U (54) ПРОБОВІДБІРНИК UA 67857 U UA 67857 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до видобувної галузі. Призначена для відбору проб мінеральної та органічної сировини з морського дна. Можливе використання для промислового видобутку. Основне призначення - відбір проб сапропелю (гнилий мул) та його зберігання в корпусі пробовідбірника. Відомий глибинний пробовідбірник [патент UA № 50710 Е21С 50/00], який містить пристрій орієнтування при зануренні, колонкову трубу із запірним механізмом, пристрій орієнтування з шахтою, яка розміщена по осі обвідного кільця, та окремі стрижні, кожний з яких закріплено у верхній частині зовнішньої поверхні шахти з нахилом у напрямку від неї, нижній кінець якого жорстко закріплено на обвідному кільці та обладнано анкером і стабілізуючим крилом, при цьому колонкова труба розміщена в шахті з можливістю переміщення вздовж неї, а запірний елемент виконаний пелюстковим, який установлено з можливістю перекриття отвору колонкової труби в момент підйому. Недоліками глибинного пробовідбірника є складність конструкції та змішування проби при обертанні пелюстків при зануренні та підйомі. Найближчим аналогом є ротаційний пробовідбірник [патент UA № 49808 Е21С 50/00], що містить ріжучі ножі, розташовані з можливістю обертання навколо приводної осі, має закритий з обох кінців опорними дисками корпус, утворений траком, гранями якого є почергово установлені вздовж осі ножі та проміжні пластини, які рухомо з'єднані між собою, а суміжні - з можливістю утворення зазорів в період робочого циклу, та обмежувачі. Недоліками ротаційного пробовідбірника є складність конструкції та змішування проби при обертанні пелюстків при зануренні та підйомі, недостатня достовірність фактичного складу мінеральної сировини в пробі. В основу корисної моделі поставлено задачу удосконалення відомого процесу забору мінеральної сировини, в якому шляхом введення нових конструктивних елементів досягається можливість більш продуктивного відбору мінеральної сировини, збільшує достовірність складу проби, при спрощені конструкції, незалежно від рельєфу дна, за рахунок цього зниження витрат на використання та експлуатацію. Поставлена задача вирішується тим, що у відомому пробовідбірнику є корпус, ріжучі ножі, відрізняється тим, що має установлену в корпусі раму із закріпленими жорстко в боковинах ріжучими ножами, а в основі - введеними ріжучими подвійними лемешами, причому ріжучі ножі встановлені з утворенням відповідних отворів відносно лемешів та рами. На кресленні представлена схема загального вигляду пробовідбірника, де: 1 - корпус пробовідбірника; 2 - стрижень; 3 - рама з ріжучими елементами; 4 - отвір; 5 - ріжучі ножі; 6 - ріжучі лемеші; 7 - шибер. Пробовідбірник складається із корпусу 1, на якому за допомогою вісі 2 монтується рама 3 з ріжучими ножами 5 та лемешами 6 жорстко закріпленими на рамі. Завдяки шиберу 7 відбувається зберігання проби у пробовідбірнику. Через отвір у рамі 2 здійснюється кріплення пробовідбірника до механізму транспортування. Процес взяття проби є результатом поступального руху, що виникає в результаті в'язкого опору ґрунту, за рахунок волочіння по ньому пробовідбірника. Заглиблення в ґрунт здійснюється під дією власної ваги пристрою. Діаметр дна корпуса більше висоти пробовідбірника для забезпечення ковзання пристрою тільки по площинам днищ. Переміщення та підйом конструкції здійснюється тросом через петлю та стрижень 2, яким водночас кріпиться рама з ріжучими елементами 5, 6. Розвантаження здійснюється на поверхні шляхом відокремлення шиберу. В процесі відбору проби відсутнє інтенсивне змішування сировини, що позитивно впливає на достовірність складу проби незалежно від рельєфу дна. У процесі роботи максимальне навантаження діє на раму з ріжучими елементами, при виході з ладу завдяки простоті її конструкції та пробовідбірника зміна відбувається без додаткових витрат. 50 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пробовідбірник, що має корпус, ріжучі ножі, який відрізняється тим, що містить установлену в корпусі раму із закріпленими жорстко в боковинах ріжучими ножами, а в основі - введеними ріжучими подвійними лемешами, причому ріжучі ножі встановлені з утворенням відповідних отворів відносно лемешів та рами. 1 UA 67857 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
