Пристрій для монтажу покриття

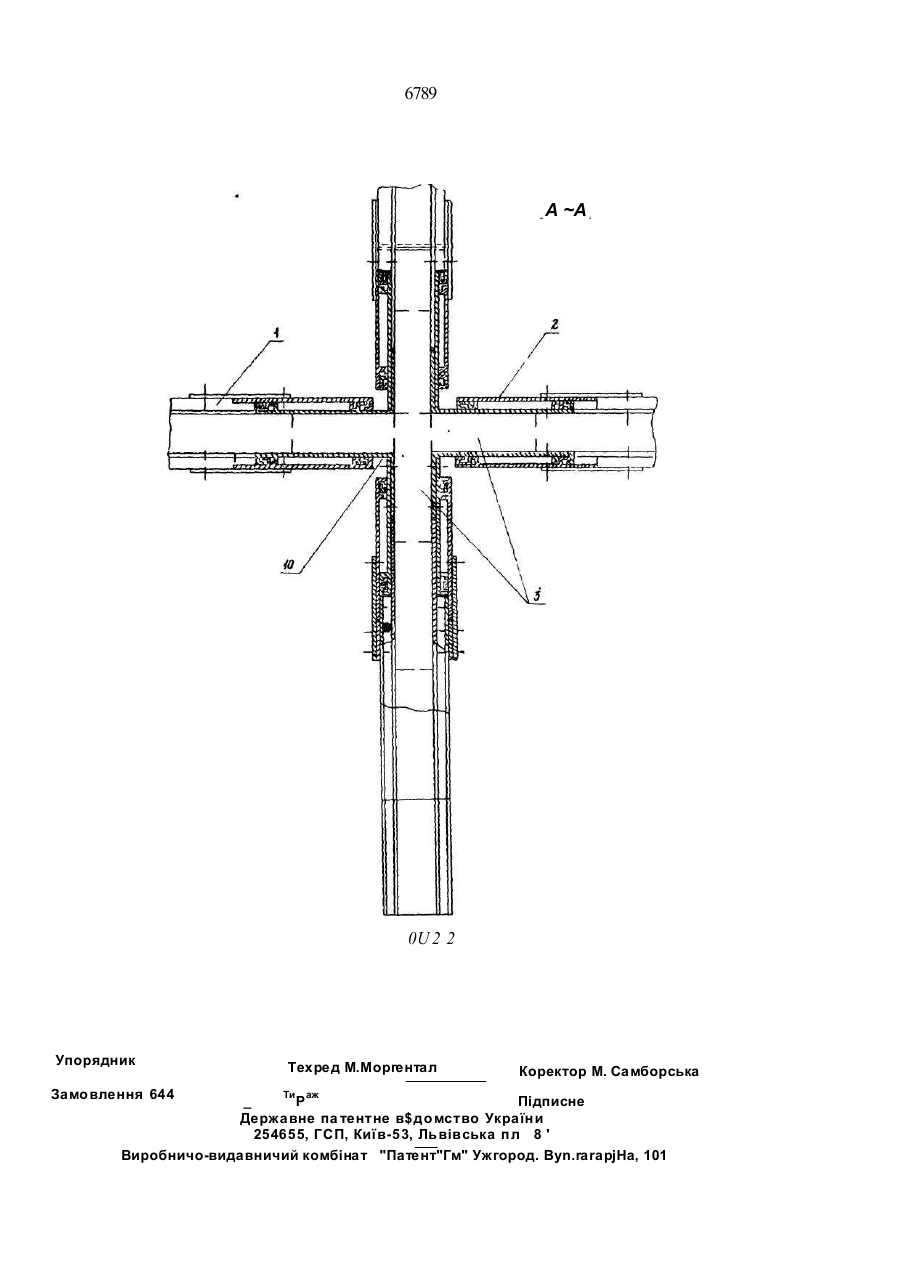

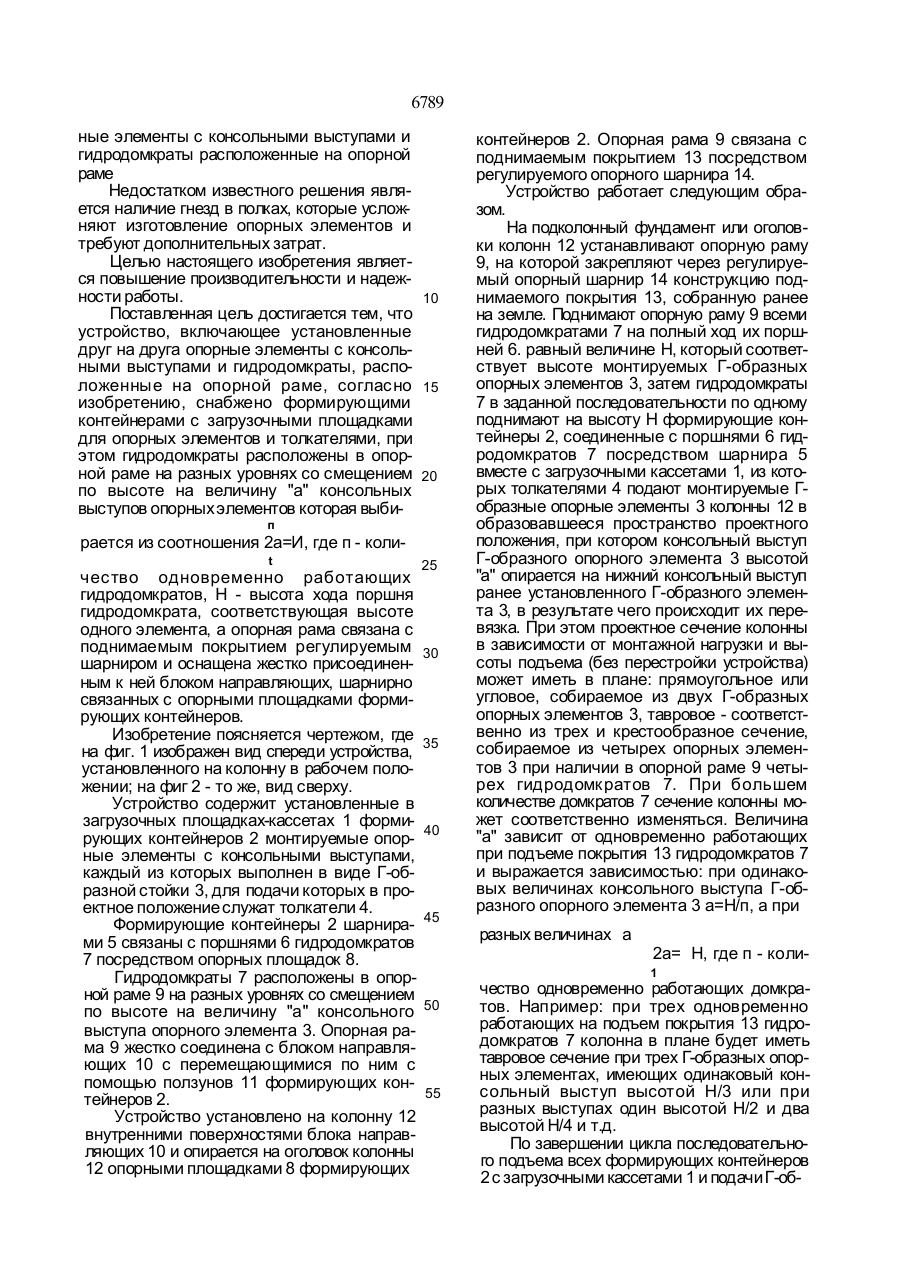

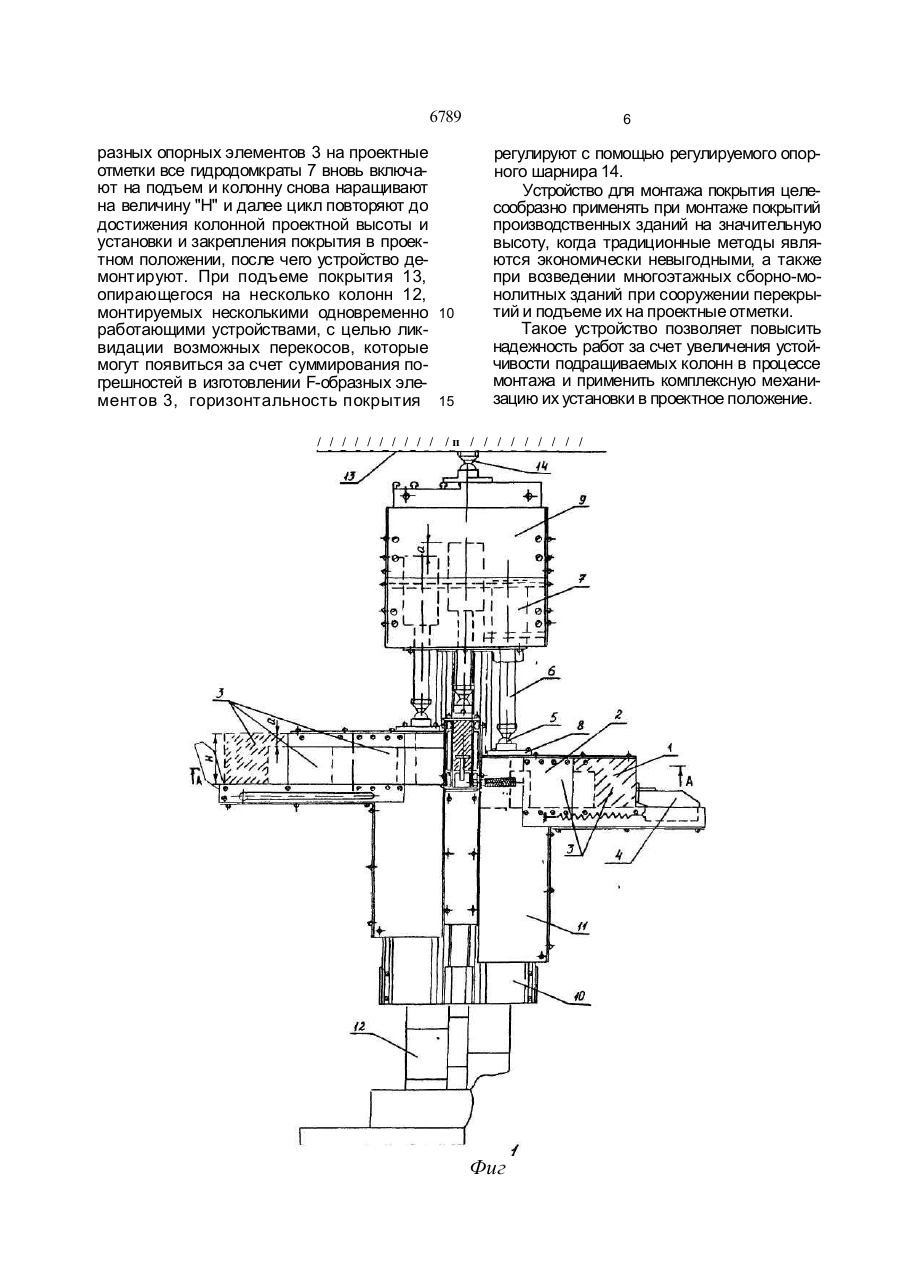

Устройство для монтажа покрытия, включающее установленные друг на друга опорные элементы с консольными выступами и гидродомкраты, расположенные на опорной раме, о т л и ч а ю щ е е с я тем, что оно снабжено формирующими контейнерами с загрузочными площадками для опорных элементов и толкателями, при этом гидродомкраты расположены в опорной раме на разных уровнях со смещением по высоте на величину "а" консольных выступов опорных элементов, которая выбирается из соотношения п 2 а = Н, 1 где п - количество одновременно работающих гидродомкратов; Н - высота хода поршня гидро дом крата, соответствующая высоте одного элемента, а опорная рама связана с поднимаемым покрытием регулируемым шарниром и оснащена жестко присоединенным к ней блоком направляющих, шарнирно связанных с опорными площадками формирующих контейнеров. С > ОО Изобретение относится к строительству, в частности, к монтажу покрытия одноэтажных или многоэтажных зданий, исключающих традиционные (крановые) методы сборки на проектных отметках. Известны одиночные кондукторы [13 для монтажа колонн на колонны со стыком платформенного типа, расположенного выше уровня перекрытия, которые оборудованы четырьмя захватами, из которых два нижних используют для крепления кондуктора к смонтированной ниже колонне, а два верх них для выверки и закрепления монтируемой конструкции. Недостатком известных решений является отсутствие возможности возведения колонны в автоматизированном режиме и обязательное использование кранов с соответствующей грузоподъемностью и высотой подъема. Наиболее близким по технической сущности к объекту изобретения является устройство для монтажа покрытия [2], включающее установленные друг на друга опор О 6789 ные элементы с консольными выступами и гидродомкраты расположенные на опорной раме Недостатком известного решения является наличие гнезд в полках, которые усложняют изготовление опорных элементов и требуют дополнительных затрат. Целью настоящего изобретения является повышение производительности и надежности работы. 10 Поставленная цель достигается тем, что устройство, включающее установленные друг на друга опорные элементы с консольными выступами и гидродомкраты, расположенные на опорной раме, согласно 15 изобретению, снабжено формирующими контейнерами с загрузочными площадками для опорных элементов и толкателями, при этом гидродомкраты расположены в опорной раме на разных уровнях со смещением 20 по высоте на величину "а" консольных выступов опорных элементов которая выбип рается из соотношения 2а=И, где п - колиt чество одновременно работающих гидродомкратов, Н - высота хода поршня гидродомкрата, соответствующая высоте одного элемента, а опорная рама связана с поднимаемым покрытием регулируемым шарниром и оснащена жестко присоединенным к ней блоком направляющих, шарнирно связанных с опорными площадками формирующих контейнеров. Изобретение поясняется чертежом, где на фиг. 1 изображен вид спереди устройства, установленного на колонну в рабочем положении; на фиг 2 - то же, вид сверху. Устройство содержит установленные в загрузочных площадках-кассетах 1 формирующих контейнеров 2 монтируемые опорные элементы с консольными выступами, каждый из которых выполнен в виде Г-образной стойки 3, для подачи которых в проектное положение служат толкатели 4. Формирующие контейнеры 2 шарнирами 5 связаны с поршнями 6 гидродомкратов 7 посредством опорных площадок 8. Гидродомкраты 7 расположены в опорной раме 9 на разных уровнях со смещением по высоте на величину "а" консольного выступа опорного элемента 3. Опорная рама 9 жестко соединена с блоком направляющих 10 с перемещающимися по ним с помощью ползунов 11 формирующих контейнеров 2. Устройство установлено на колонну 12 внутренними поверхностями блока направляющих 10 и опирается на оголовок колонны 12 опорными площадками 8 формирующих 25 30 35 40 45 контейнеров 2. Опорная рама 9 связана с поднимаемым покрытием 13 посредством регулируемого опорного шарнира 14. Устройство работает следующим образом. На подколонный фундамент или оголовки колонн 12 устанавливают опорную раму 9, на которой закрепляют через регулируемый опорный шарнир 14 конструкцию поднимаемого покрытия 13, собранную ранее на земле. Поднимают опорную раму 9 всеми гидродомкратами 7 на полный ход их поршней 6. равный величине Н, который соответствует высоте монтируемых Г-образных опорных элементов 3, затем гидродомкраты 7 в заданной последовательности по одному поднимают на высоту Н формирующие контейнеры 2,соединенные с поршнями 6 гидродомкратов 7 посредством шарнира 5 вместе с загрузочными кассетами 1, из которых толкателями 4 подают монтируемые Гобразные опорные элементы 3 колонны 12 в образовавшееся пространство проектного положения, при котором консольный выступ Г-образного опорного элемента 3 высотой "а" опирается на нижний консольный выступ ранее установленного Г-образного элемента 3, в результате чего происходит их перевязка. При этом проектное сечение колонны в зависимости от монтажной нагрузки и высоты подъема (без перестройки устройства) может иметь в плане: прямоугольное или угловое, собираемое из двух Г-образных опорных элементов 3, тавровое - соответственно из трех и крестообразное сечение, собираемое из четырех опорных элементов 3 при наличии в опорной раме 9 четырех гидродомкратов 7. При большем количестве домкратов 7 сечение колонны может соответственно изменяться. Величина "а" зависит от одновременно работающих при подъеме покрытия 13 гидродомкратов 7 и выражается зависимостью: при одинаковых величинах консольного выступа Г-образного опорного элемента 3 а=Н/п, а при разных величинах а 2а= Н, где п - коли1 50 55 чество одновременно работающих домкратов. Например: при трех одновременно работающих на подъем покрытия 13 гидродомкратов 7 колонна в плане будет иметь тавровое сечение при трех Г-образных опорных элементах, имеющих одинаковый консольный выступ высотой Н/3 или при разных выступах один высотой Н/2 и два высотой Н/4 и т.д. По завершении цикла последовательного подъема всех формирующих контейнеров 2 с загрузочными кассетами 1 и подачи Г-об 6789 разных опорных элементов 3 на проектные отметки все гидродомкраты 7 вновь включают на подъем и колонну снова наращивают на величину "Н" и далее цикл повторяют до достижения колонной проектной высоты и установки и закрепления покрытия в проектном положении, после чего устройство демонтируют. При подъеме покрытия 13, опирающегося на несколько колонн 12, монтируемых несколькими одновременно 10 работающими устройствами, с целью ликвидации возможных перекосов, которые могут появиться за счет суммирования погрешностей в изготовлении F-образных элементов 3, горизонтальность покрытия 15 6 регулируют с помощью регулируемого опорного шарнира 14. Устройство для монтажа покрытия целесообразно применять при монтаже покрытий производственных зданий на значительную высоту, когда традиционные методы являются экономически невыгодными, а также при возведении многоэтажных сборно-монолитных зданий при сооружении перекрытий и подъеме их на проектные отметки. Такое устройство позволяет повысить надежность работ за счет увеличения устойчивости подращиваемых колонн в процессе монтажа и применить комплексную механизацию их установки в проектное положение. / / / / / / / / / / /п / / / / / / / / / Фиг 6789 A ~A 0U 2 2 Упорядник Замовлення 644 Техред М.Моргентал Ти аж Коректор М. Самборська _ Р Підписне Державне па тентне в$домство України 254655, ГСП, Киї в-53, Львівська пл 8 ' Виробничо-видавничий комбінат "Патент"Гм" Ужгород. Byn.rarapjHa, 101
