Спосіб виготовлення поковок типу “петля”

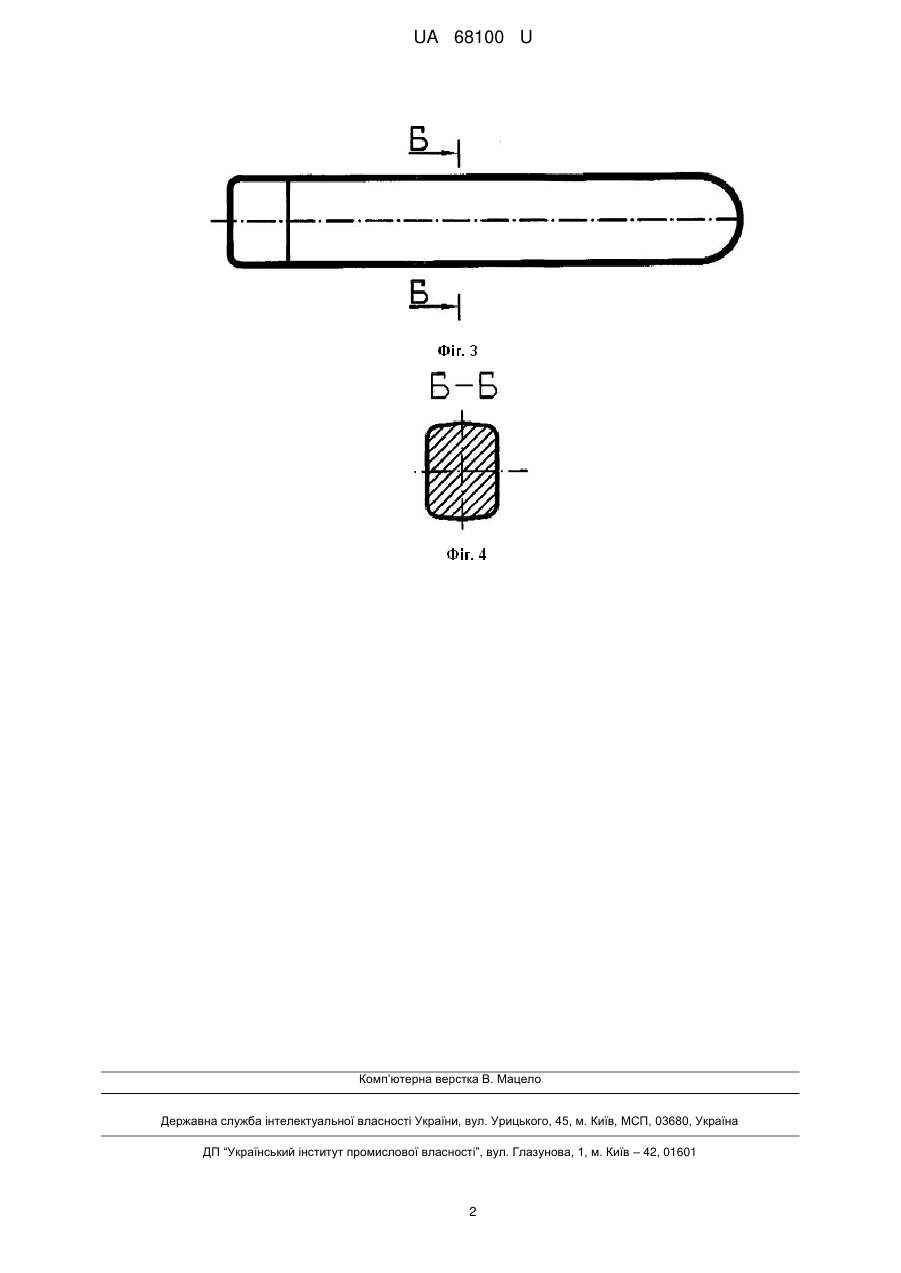

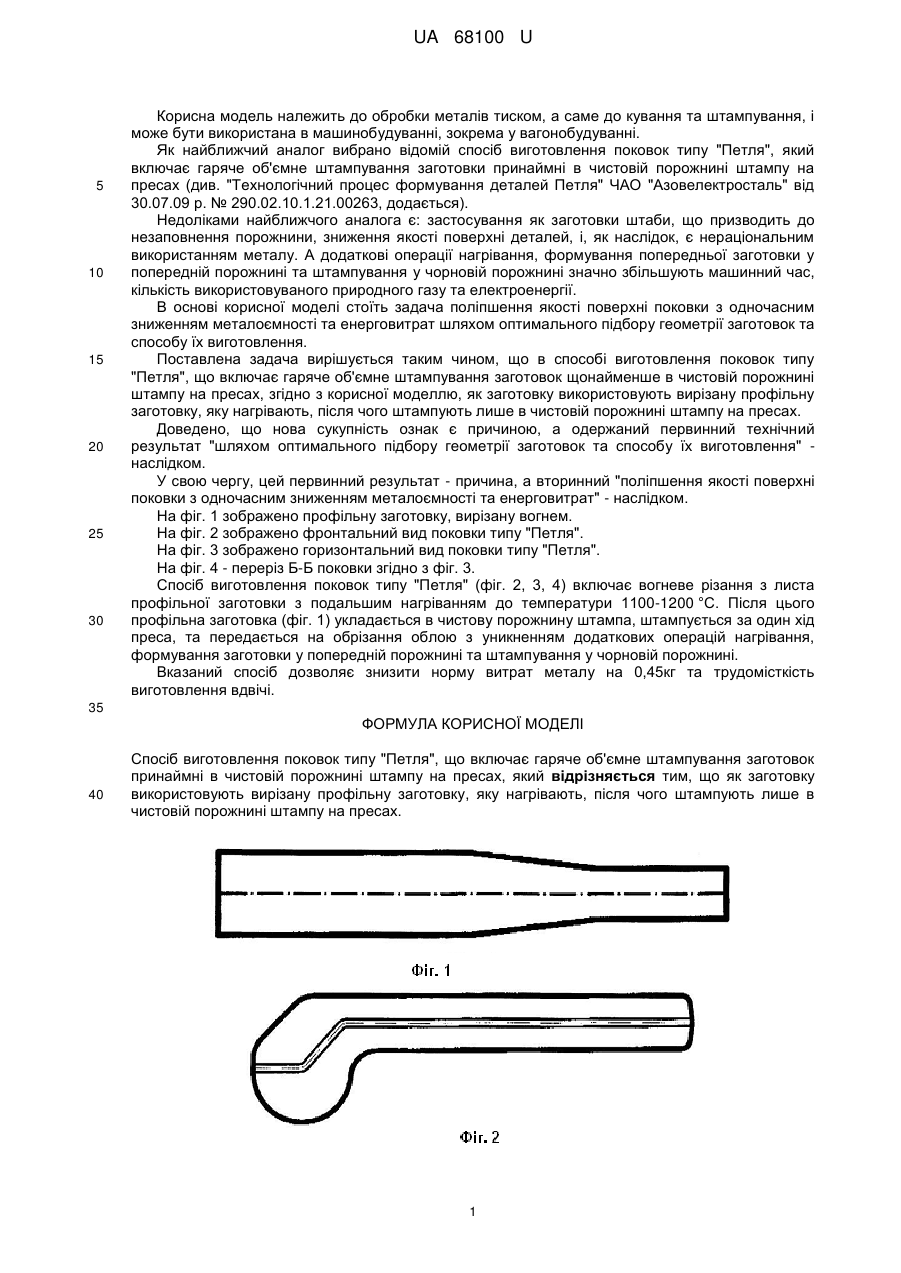

Реферат: Спосіб виготовлення поковок типу "Петля" включає гаряче об'ємне штампування заготовок принаймні в чистовій порожнині штампу на пресах. Як заготовку використовують вирізану профільну заготовку, яку нагрівають, після чого штампують лише в чистовій порожнині штампу на пресах. UA 68100 U (12) UA 68100 U UA 68100 U 5 10 15 20 25 30 Корисна модель належить до обробки металів тиском, а саме до кування та штампування, і може бути використана в машинобудуванні, зокрема у вагонобудуванні. Як найближчий аналог вибрано відомій спосіб виготовлення поковок типу "Петля", який включає гаряче об'ємне штампування заготовки принаймні в чистовій порожнині штампу на пресах (див. "Технологічний процес формування деталей Петля" ЧАО "Азовелектросталь" від 30.07.09 р. № 290.02.10.1.21.00263, додається). Недоліками найближчого аналога є: застосування як заготовки штаби, що призводить до незаповнення порожнини, зниження якості поверхні деталей, і, як наслідок, є нераціональним використанням металу. А додаткові операції нагрівання, формування попередньої заготовки у попередній порожнині та штампування у чорновій порожнині значно збільшують машинний час, кількість використовуваного природного газу та електроенергії. В основі корисної моделі стоїть задача поліпшення якості поверхні поковки з одночасним зниженням металоємності та енерговитрат шляхом оптимального підбору геометрії заготовок та способу їх виготовлення. Поставлена задача вирішується таким чином, що в способі виготовлення поковок типу "Петля", що включає гаряче об'ємне штампування заготовок щонайменше в чистовій порожнині штампу на пресах, згідно з корисної моделлю, як заготовку використовують вирізану профільну заготовку, яку нагрівають, після чого штампують лише в чистовій порожнині штампу на пресах. Доведено, що нова сукупність ознак є причиною, а одержаний первинний технічний результат "шляхом оптимального підбору геометрії заготовок та способу їх виготовлення" наслідком. У свою чергу, цей первинний результат - причина, а вторинний "поліпшення якості поверхні поковки з одночасним зниженням металоємності та енерговитрат" - наслідком. На фіг. 1 зображено профільну заготовку, вирізану вогнем. На фіг. 2 зображено фронтальний вид поковки типу "Петля". На фіг. 3 зображено горизонтальний вид поковки типу "Петля". На фіг. 4 - переріз Б-Б поковки згідно з фіг. 3. Спосіб виготовлення поковок типу "Петля" (фіг. 2, 3, 4) включає вогневе різання з листа профільної заготовки з подальшим нагріванням до температури 1100-1200 °C. Після цього профільна заготовка (фіг. 1) укладається в чистову порожнину штампа, штампується за один хід преса, та передається на обрізання облою з уникненням додаткових операцій нагрівання, формування заготовки у попередній порожнині та штампування у чорновій порожнині. Вказаний спосіб дозволяє знизити норму витрат металу на 0,45кг та трудомісткість виготовлення вдвічі. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб виготовлення поковок типу "Петля", що включає гаряче об'ємне штампування заготовок принаймні в чистовій порожнині штампу на пресах, який відрізняється тим, що як заготовку використовують вирізану профільну заготовку, яку нагрівають, після чого штампують лише в чистовій порожнині штампу на пресах. 1 UA 68100 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
