Рятувальна подушка

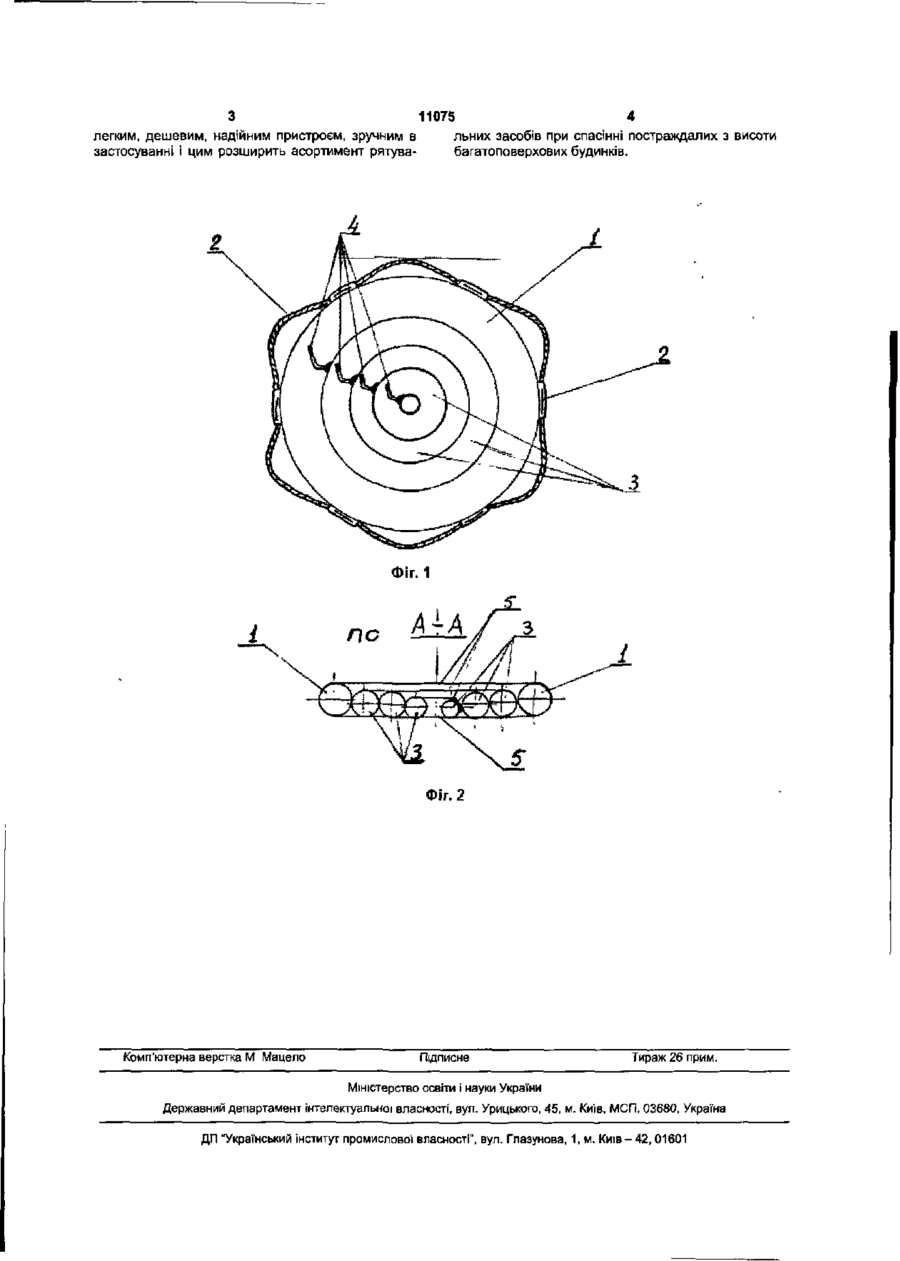

УКРАЇНА (19) UA (11,11075 (із, U (51,7А62В1/22 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) РЯТУВАЛЬНА ПОДУШКА 1 (21)U200504600 (22)17.05.2005 (24, 15.12.2005 (46) 15.12.2005, Бюл. № 12, 2005 р. (72, Костін Іван Петрович (73, Костін Іван Петрович (57,1. Рятувальна подушка, що містить оболонку з повітронепроникного пружного матеріалу, осна щену впускним клапаном, та ручки, яка відрізняється тим, що складена з принаймні двох оболонок, одна з яких вставлена в другу, а зверху і знизу оболонки з'єднані між собою пружним матеріалом. 2. Рятувальна подушка за п. 1, яка відрізняється тим, що кожна оболонка оснащена автономним впускним клапаном Передбачувана корисна модель відноситься до рятувальної техніки, переважно для підхвачування стрибаючих або тих, хто падає під час пожеж і дозволяє підвисити зручність користування рятувальною подушкою Найбільш близькою є рятувальна подушка, що містить оболонку з повітронепроникного пружного матеріалу з дном і ніжними планками та ручки, при цьому вона має з'єднані з дном і оболонкою і розміщені переважно по її кутам повітронадувні міхи, кожний з яких складається з оболонки, виконаної з пружного матеріалу з еластичними армуючими кільцями, і жорсткої кришки з впускним і випускними клапанами для зв'язку порожнини оболонки подушки через порожнину повітронадувного міха з атмосферою, причому висота повітронадувних міхів не перевищує висоти оболонки подушки [Авторське свідоцтво СРСР №1386210, кл. А62В 1/22, опубл. 07.04 88] Недоліками відомої рятувальної подушки є складність конструкції, ненадійність, наявність жорстких елементів, що знижує техніку безпеки при рятуванні, велика вага, що незручно під час встановлення для рятування. В основу корисної моделі поставлене завдання удосконалення рятувальної' подушки, в якій складання подушки з, принаймні, двох оболонок однакової висоти, одна з яких вставлена в другу та з'єднання оболонок між собою пружним матеріалом забезпечує розширення асортименту рятувальних подушок, цим забезпечується простота конструкції, надійність, мала вага, невисока вартість, зручність її встановлення на пожарі, підвищення техніки безпеки для тих, кого рятують. Поставлене завдання вирішується тим, що рятувальна подушка, яка містить оболонку з повітронепроникного пружного матеріалу, постачену впускним клапаном та ручки, згідно з корисною моделлю передбачені наступні конструктивні відміни: - подушка складена з, принаймні, двох оболонок, одна з яких вставлена в другу; - оболонки, зверху і знизу, з'єднані між собою пружним матеріалом. Крім того, кожна оболонка постачена автономним впускним клапаном. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 зображений загальний вигляд пристрою, який складається з чотирьох оболонок, на Фіг.2 - розріз за А-А. Рятувальна подушка складається з зовнішньої оболонки 1, з діаметром 3,2м, висотою - 0,4м, ззовні якої прикріплені ручки 2, внутрішніх оболонок З, діаметр і висота кожної з внутрішніх оболонок З зменшується до центру кола подушки, оболонка 1 та кожна з внутрішніх оболонок 3 постачені впускним клапаном 4, зверху і знизу оболонки 1 і 3 з'єднані між собою пружним матеріалом 5 Пристрій працює наступним чином. При рятуванні постраждалих на пожежі, в ситуаціях для підхвачування стрибаючих, або тих хто падає з висоти під час пожеж, беруть дві рятувальні подушки, оболонку 1 та кожну з оболонок З яких попередньо накачують стиснутим повітрям через впускні клапани, кладуть подушки одна на одну (для гарантії безпеки) на землю і постраждала людина стрибає на них Застосування запропонованої рятувальної подушки поповнить рятувальну техніку на пожежах ю о> З 11075 легким, дешевим, надійним пристроєм, зручним в застосуванні і цим розширить асортимент рятува 4 льних засобів при спасінні постраждалих з висоти багатоповерхових будинків. З Фіг. 1 Фіг. 2 Комп'ютерна верстка М Мацело Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Киів-42, 01601
