Вібраційний секціонований живильник з бічним розвантаженням

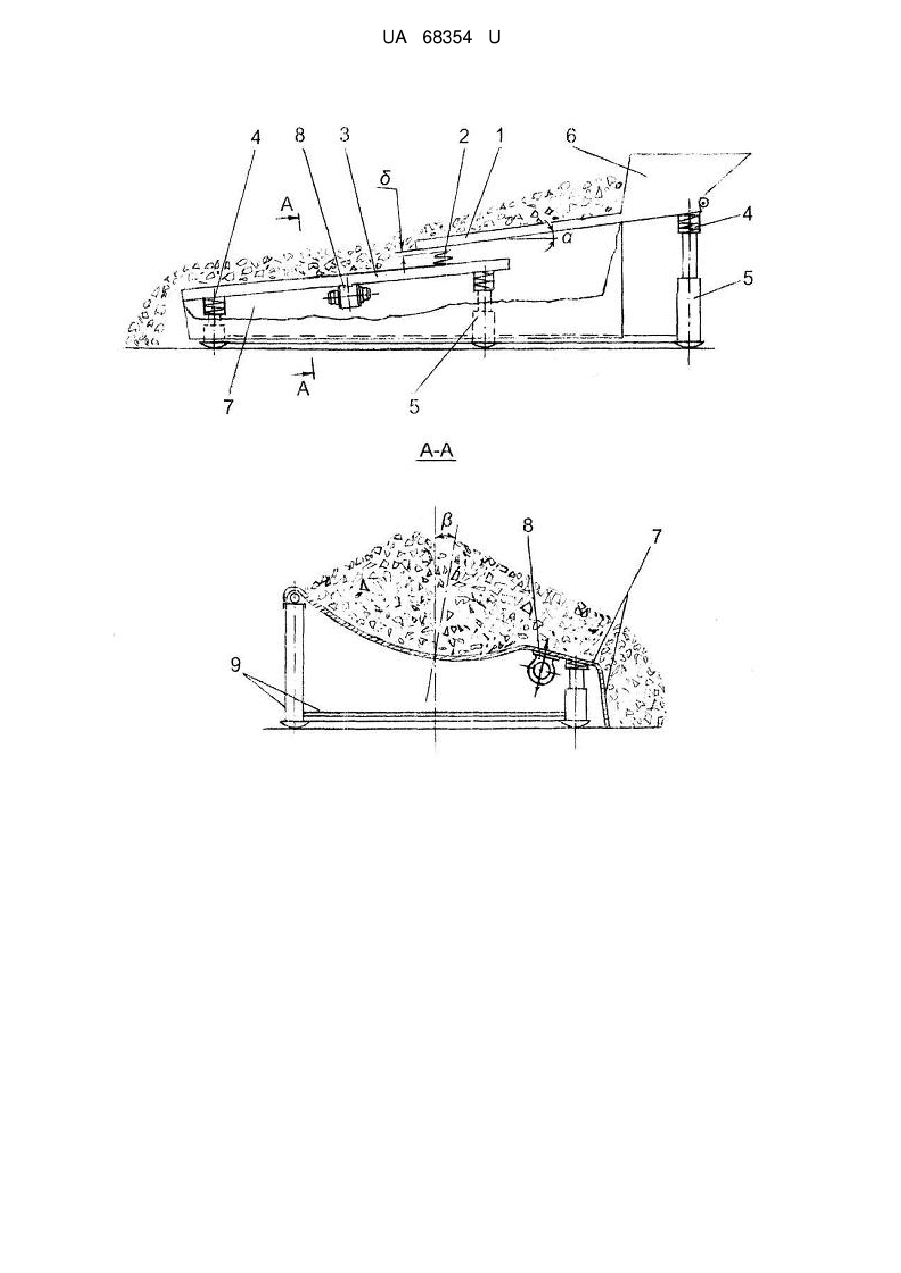

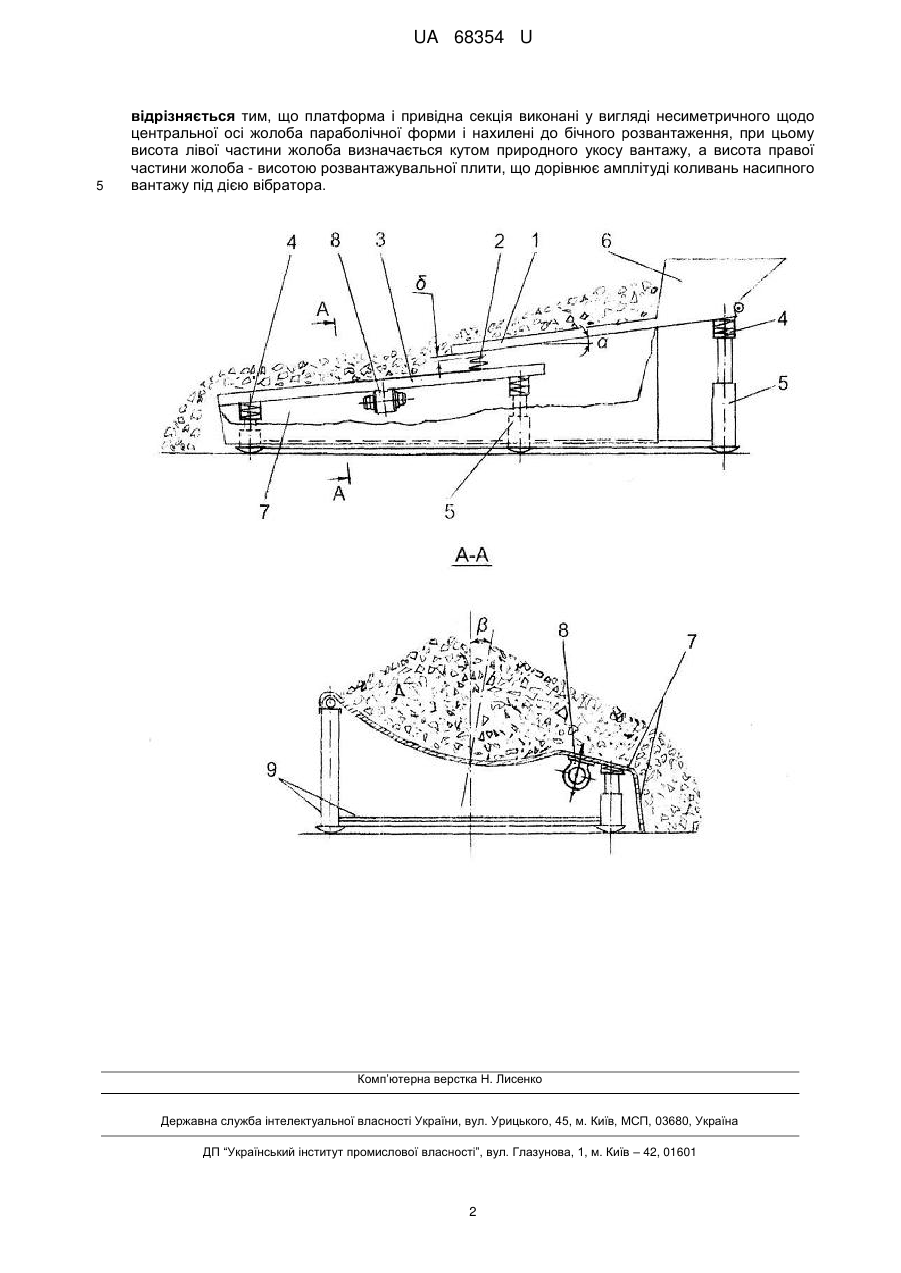

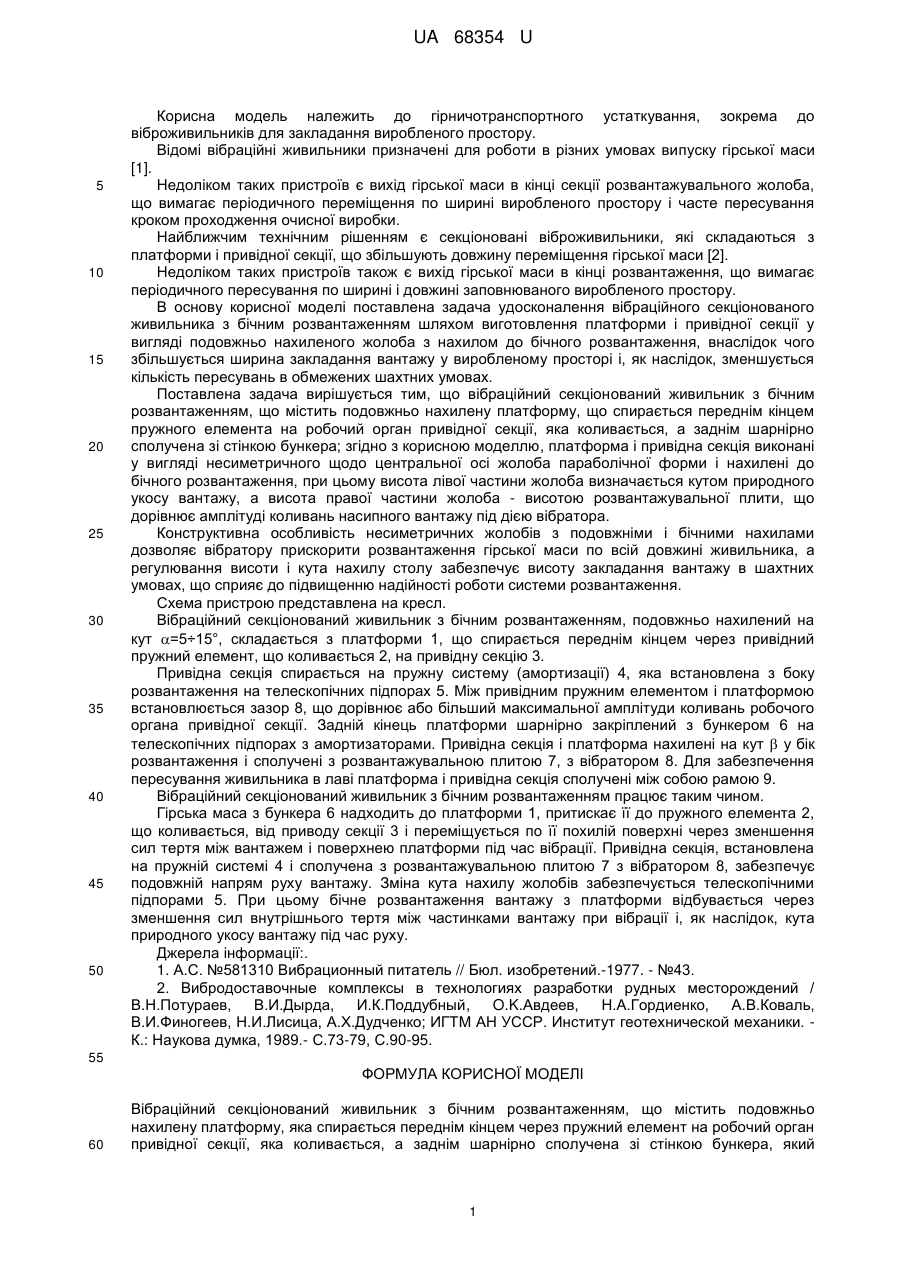

Реферат: Вібраційний секціонований живильник з бічним розвантаженням містить подовжньо нахилену платформу, що спирається переднім кінцем через пружний елемент на робочий орган привідної секції, яка коливається, а заднім шарнірно сполучена зі стінкою бункера. Платформа і привідна секція виконані у вигляді жолоба параболічної форми і нахилені до бічного розвантаження. UA 68354 U (12) UA 68354 U UA 68354 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до гірничотранспортного устаткування, зокрема до віброживильників для закладання виробленого простору. Відомі вібраційні живильники призначені для роботи в різних умовах випуску гірської маси [1]. Недоліком таких пристроїв є вихід гірської маси в кінці секції розвантажувального жолоба, що вимагає періодичного переміщення по ширині виробленого простору і часте пересування кроком проходження очисної виробки. Найближчим технічним рішенням є секціоновані віброживильники, які складаються з платформи і привідної секції, що збільшують довжину переміщення гірської маси [2]. Недоліком таких пристроїв також є вихід гірської маси в кінці розвантаження, що вимагає періодичного пересування по ширині і довжині заповнюваного виробленого простору. В основу корисної моделі поставлена задача удосконалення вібраційного секціонованого живильника з бічним розвантаженням шляхом виготовлення платформи і привідної секції у вигляді подовжньо нахиленого жолоба з нахилом до бічного розвантаження, внаслідок чого збільшується ширина закладання вантажу у виробленому просторі і, як наслідок, зменшується кількість пересувань в обмежених шахтних умовах. Поставлена задача вирішується тим, що вібраційний секціонований живильник з бічним розвантаженням, що містить подовжньо нахилену платформу, що спирається переднім кінцем пружного елемента на робочий орган привідної секції, яка коливається, а заднім шарнірно сполучена зі стінкою бункера; згідно з корисною моделлю, платформа і привідна секція виконані у вигляді несиметричного щодо центральної осі жолоба параболічної форми і нахилені до бічного розвантаження, при цьому висота лівої частини жолоба визначається кутом природного укосу вантажу, а висота правої частини жолоба - висотою розвантажувальної плити, що дорівнює амплітуді коливань насипного вантажу під дією вібратора. Конструктивна особливість несиметричних жолобів з подовжніми і бічними нахилами дозволяє вібратору прискорити розвантаження гірської маси по всій довжині живильника, а регулювання висоти і кута нахилу столу забезпечує висоту закладання вантажу в шахтних умовах, що сприяє до підвищенню надійності роботи системи розвантаження. Схема пристрою представлена на кресл. Вібраційний секціонований живильник з бічним розвантаженням, подовжньо нахилений на кут =5÷15°, складається з платформи 1, що спирається переднім кінцем через привідний пружний елемент, що коливається 2, на привідну секцію 3. Привідна секція спирається на пружну систему (амортизації) 4, яка встановлена з боку розвантаження на телескопічних підпорах 5. Між привідним пружним елементом і платформою встановлюється зазор 8, що дорівнює або більший максимальної амплітуди коливань робочого органа привідної секції. Задній кінець платформи шарнірно закріплений з бункером 6 на телескопічних підпорах з амортизаторами. Привідна секція і платформа нахилені на кут  у бік розвантаження і сполучені з розвантажувальною плитою 7, з вібратором 8. Для забезпечення пересування живильника в лаві платформа і привідна секція сполучені між собою рамою 9. Вібраційний секціонований живильник з бічним розвантаженням працює таким чином. Гірська маса з бункера 6 надходить до платформи 1, притискає її до пружного елемента 2, що коливається, від приводу секції 3 і переміщується по її похилій поверхні через зменшення сил тертя між вантажем і поверхнею платформи під час вібрації. Привідна секція, встановлена на пружній системі 4 і сполучена з розвантажувальною плитою 7 з вібратором 8, забезпечує подовжній напрям руху вантажу. Зміна кута нахилу жолобів забезпечується телескопічними підпорами 5. При цьому бічне розвантаження вантажу з платформи відбувається через зменшення сил внутрішнього тертя між частинками вантажу при вібрації і, як наслідок, кута природного укосу вантажу під час руху. Джерела інформації:. 1. А.С. №581310 Вибрационный питатель // Бюл. изобретений.-1977. - №43. 2. Вибродоставочные комплексы в технологиях разработки рудных месторождений / В.Н.Потураев, В.И.Дырда, И.К.Поддубный, O.K.Авдеев, Н.А.Гордиенко, А.В.Коваль, В.И.Финогеев, Н.И.Лисица, А.Х.Дудченко; ИГТМ АН УССР. Институт геотехнической механики. К.: Наукова думка, 1989.- С.73-79, С.90-95. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Вібраційний секціонований живильник з бічним розвантаженням, що містить подовжньо нахилену платформу, яка спирається переднім кінцем через пружний елемент на робочий орган привідної секції, яка коливається, а заднім шарнірно сполучена зі стінкою бункера, який 1 UA 68354 U 5 відрізняється тим, що платформа і привідна секція виконані у вигляді несиметричного щодо центральної осі жолоба параболічної форми і нахилені до бічного розвантаження, при цьому висота лівої частини жолоба визначається кутом природного укосу вантажу, а висота правої частини жолоба - висотою розвантажувальної плити, що дорівнює амплітуді коливань насипного вантажу під дією вібратора. Комп’ютерна верстка Н. Лисенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
