Замок піддатливості для кріплення із спецпрофілю

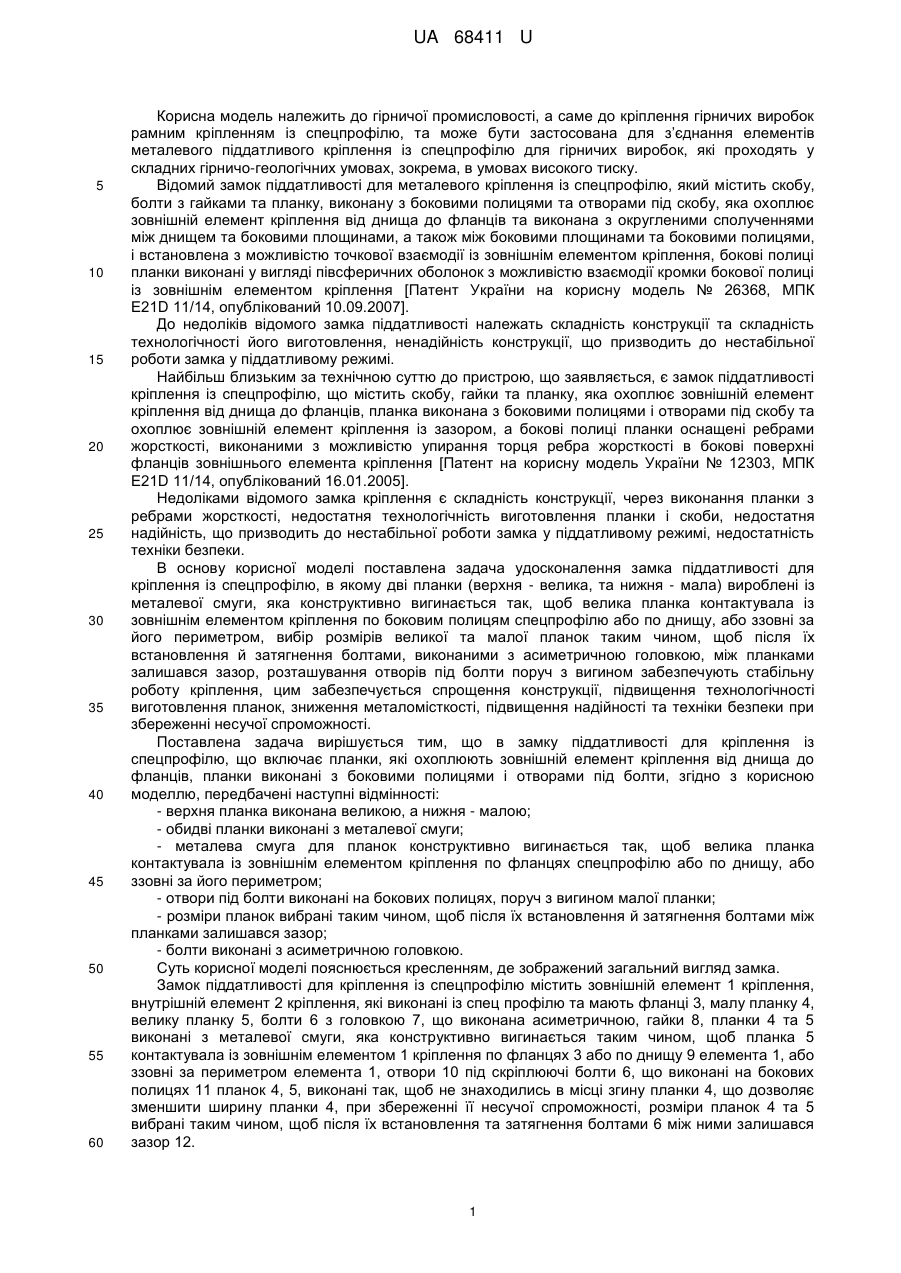

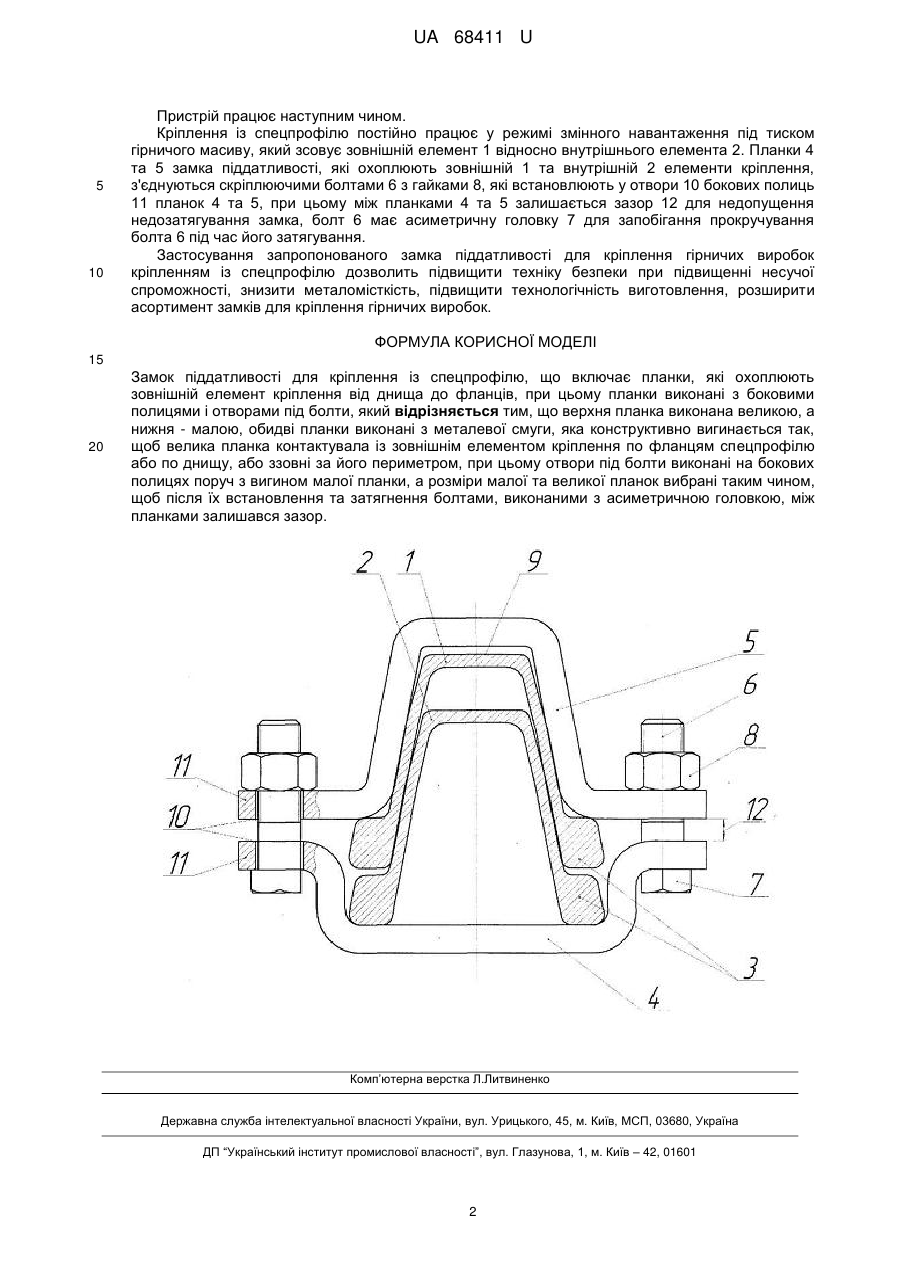

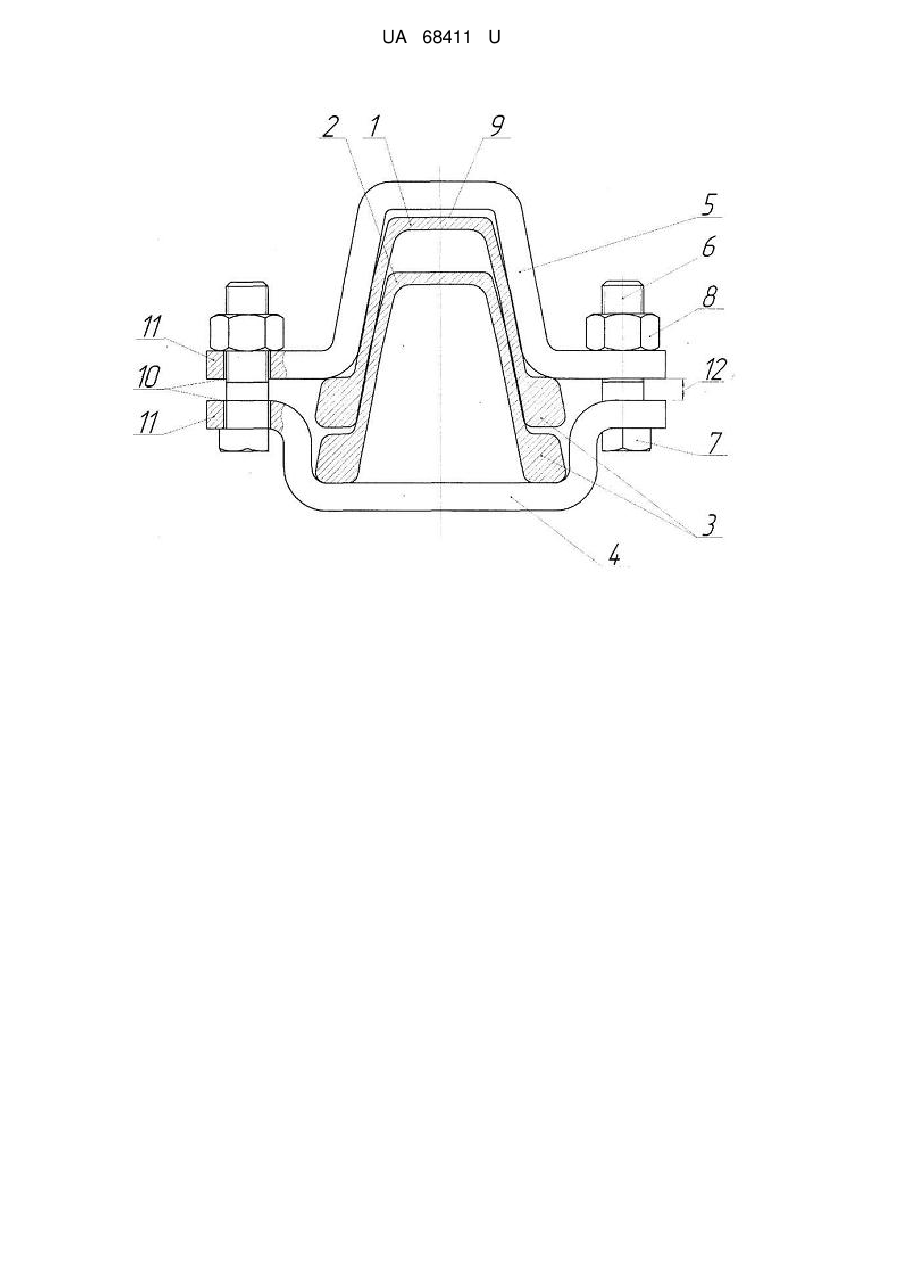

Реферат: UA 68411 U UA 68411 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, а саме до кріплення гірничих виробок рамним кріпленням із спецпрофілю, та може бути застосована для з’єднання елементів металевого піддатливого кріплення із спецпрофілю для гірничих виробок, які проходять у складних гірничо-геологічних умовах, зокрема, в умовах високого тиску. Відомий замок піддатливості для металевого кріплення із спецпрофілю, який містить скобу, болти з гайками та планку, виконану з боковими полицями та отворами під скобу, яка охоплює зовнішній елемент кріплення від днища до фланців та виконана з округленими сполученнями між днищем та боковими площинами, а також між боковими площинами та боковими полицями, і встановлена з можливістю точкової взаємодії із зовнішнім елементом кріплення, бокові полиці планки виконані у вигляді півсферичних оболонок з можливістю взаємодії кромки бокової полиці із зовнішнім елементом кріплення [Патент України на корисну модель № 26368, МПК Е21D 11/14, опублікований 10.09.2007]. До недоліків відомого замка піддатливості належать складність конструкції та складність технологічності його виготовлення, ненадійність конструкції, що призводить до нестабільної роботи замка у піддатливому режимі. Найбільш близьким за технічною суттю до пристрою, що заявляється, є замок піддатливості кріплення із спецпрофілю, що містить скобу, гайки та планку, яка охоплює зовнішній елемент кріплення від днища до фланців, планка виконана з боковими полицями і отворами під скобу та охоплює зовнішній елемент кріплення із зазором, а бокові полиці планки оснащені ребрами жорсткості, виконаними з можливістю упирання торця ребра жорсткості в бокові поверхні фланців зовнішнього елемента кріплення [Патент на корисну модель України № 12303, МПК Е21D 11/14, опублікований 16.01.2005]. Недоліками відомого замка кріплення є складність конструкції, через виконання планки з ребрами жорсткості, недостатня технологічність виготовлення планки і скоби, недостатня надійність, що призводить до нестабільної роботи замка у піддатливому режимі, недостатність техніки безпеки. В основу корисної моделі поставлена задача удосконалення замка піддатливості для кріплення із спецпрофілю, в якому дві планки (верхня - велика, та нижня - мала) вироблені із металевої смуги, яка конструктивно вигинається так, щоб велика планка контактувала із зовнішнім елементом кріплення по боковим полицям спецпрофілю або по днищу, або ззовні за його периметром, вибір розмірів великої та малої планок таким чином, щоб після їх встановлення й затягнення болтами, виконаними з асиметричною головкою, між планками залишався зазор, розташування отворів під болти поруч з вигином забезпечують стабільну роботу кріплення, цим забезпечується спрощення конструкції, підвищення технологічності виготовлення планок, зниження металомісткості, підвищення надійності та техніки безпеки при збереженні несучої спроможності. Поставлена задача вирішується тим, що в замку піддатливості для кріплення із спецпрофілю, що включає планки, які охоплюють зовнішній елемент кріплення від днища до фланців, планки виконані з боковими полицями і отворами під болти, згідно з корисною моделлю, передбачені наступні відмінності: - верхня планка виконана великою, а нижня - малою; - обидві планки виконані з металевої смуги; - металева смуга для планок конструктивно вигинається так, щоб велика планка контактувала із зовнішнім елементом кріплення по фланцях спецпрофілю або по днищу, або ззовні за його периметром; - отвори під болти виконані на бокових полицях, поруч з вигином малої планки; - розміри планок вибрані таким чином, щоб після їх встановлення й затягнення болтами між планками залишався зазор; - болти виконані з асиметричною головкою. Суть корисної моделі пояснюється кресленням, де зображений загальний вигляд замка. Замок піддатливості для кріплення із спецпрофілю містить зовнішній елемент 1 кріплення, внутрішній елемент 2 кріплення, які виконані із спец профілю та мають фланці 3, малу планку 4, велику планку 5, болти 6 з головкою 7, що виконана асиметричною, гайки 8, планки 4 та 5 виконані з металевої смуги, яка конструктивно вигинається таким чином, щоб планка 5 контактувала із зовнішнім елементом 1 кріплення по фланцях 3 або по днищу 9 елемента 1, або ззовні за периметром елемента 1, отвори 10 під скріплюючі болти 6, що виконані на бокових полицях 11 планок 4, 5, виконані так, щоб не знаходились в місці згину планки 4, що дозволяє зменшити ширину планки 4, при збереженні її несучої спроможності, розміри планок 4 та 5 вибрані таким чином, щоб після їх встановлення та затягнення болтами 6 між ними залишався зазор 12. 1 UA 68411 U 5 10 Пристрій працює наступним чином. Кріплення із спецпрофілю постійно працює у режимі змінного навантаження під тиском гірничого масиву, який зсовує зовнішній елемент 1 відносно внутрішнього елемента 2. Планки 4 та 5 замка піддатливості, які охоплюють зовнішній 1 та внутрішній 2 елементи кріплення, з'єднуються скріплюючими болтами 6 з гайками 8, які встановлюють у отвори 10 бокових полиць 11 планок 4 та 5, при цьому між планками 4 та 5 залишається зазор 12 для недопущення недозатягування замка, болт 6 має асиметричну головку 7 для запобігання прокручування болта 6 під час його затягування. Застосування запропонованого замка піддатливості для кріплення гірничих виробок кріпленням із спецпрофілю дозволить підвищити техніку безпеки при підвищенні несучої спроможності, знизити металомісткість, підвищити технологічність виготовлення, розширити асортимент замків для кріплення гірничих виробок. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Замок піддатливості для кріплення із спецпрофілю, що включає планки, які охоплюють зовнішній елемент кріплення від днища до фланців, при цьому планки виконані з боковими полицями і отворами під болти, який відрізняється тим, що верхня планка виконана великою, а нижня - малою, обидві планки виконані з металевої смуги, яка конструктивно вигинається так, щоб велика планка контактувала із зовнішнім елементом кріплення по фланцям спецпрофілю або по днищу, або ззовні за його периметром, при цьому отвори під болти виконані на бокових полицях поруч з вигином малої планки, а розміри малої та великої планок вибрані таким чином, щоб після їх встановлення та затягнення болтами, виконаними з асиметричною головкою, між планками залишався зазор. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
