Піддатливий вузол металевого кріплення із спецпрофілю

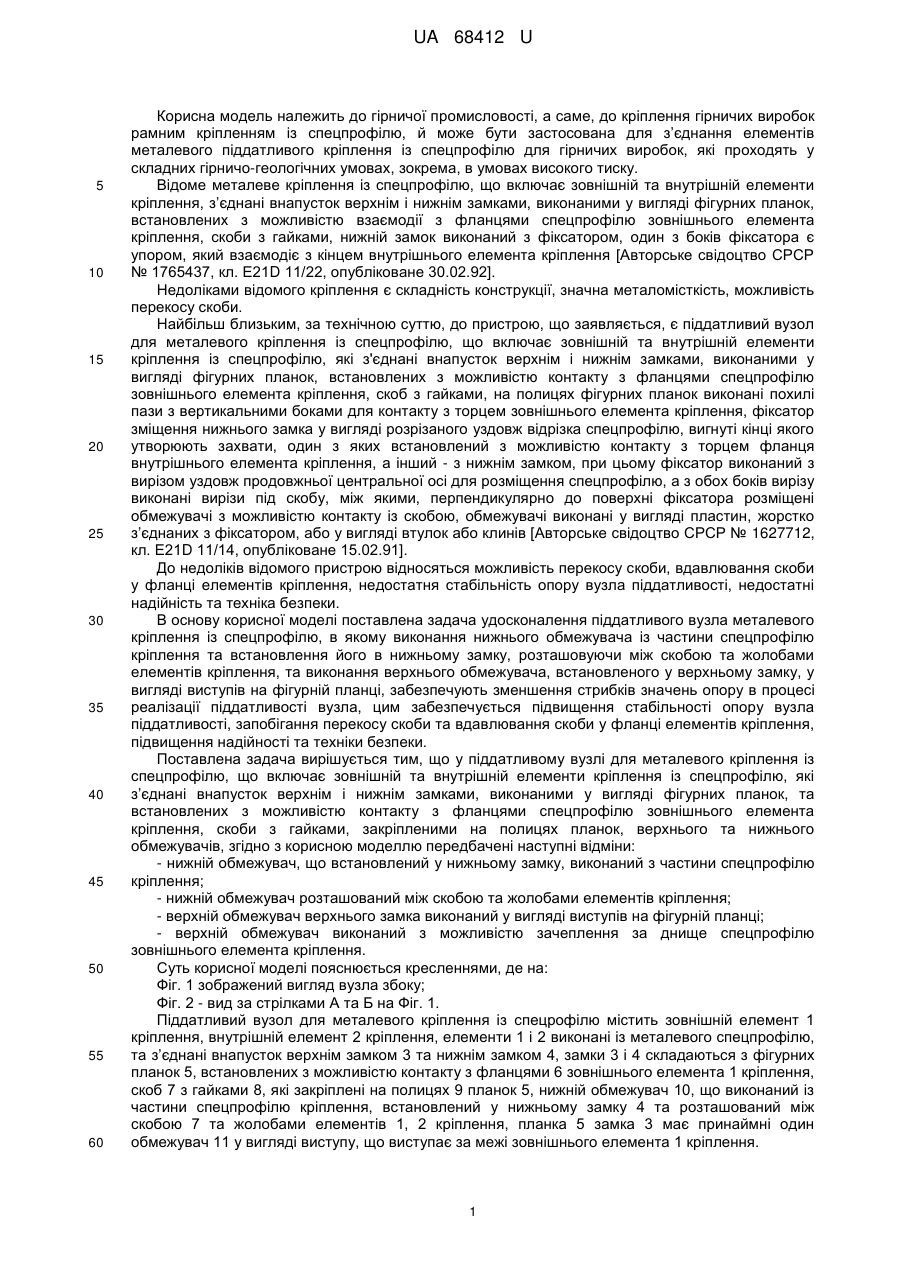

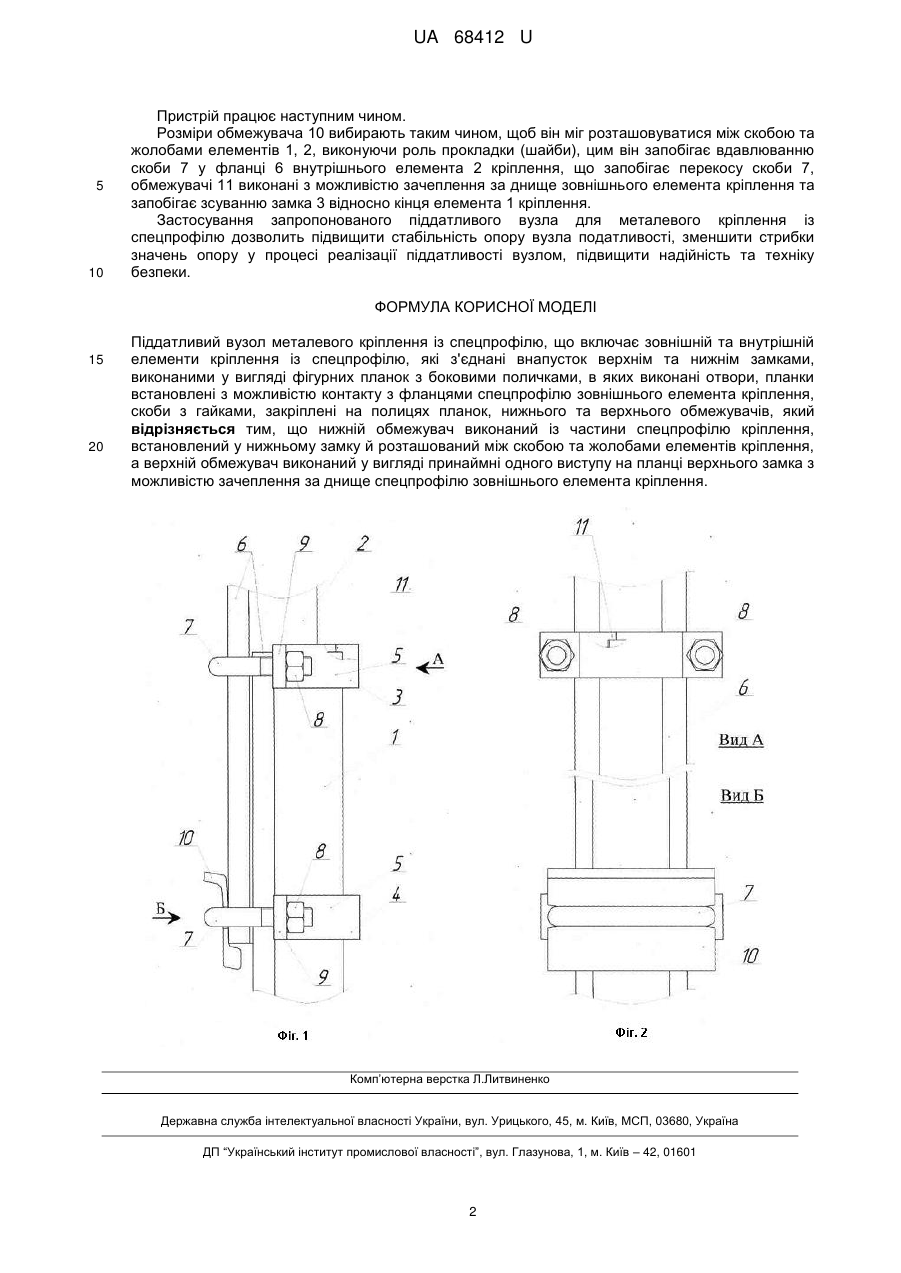

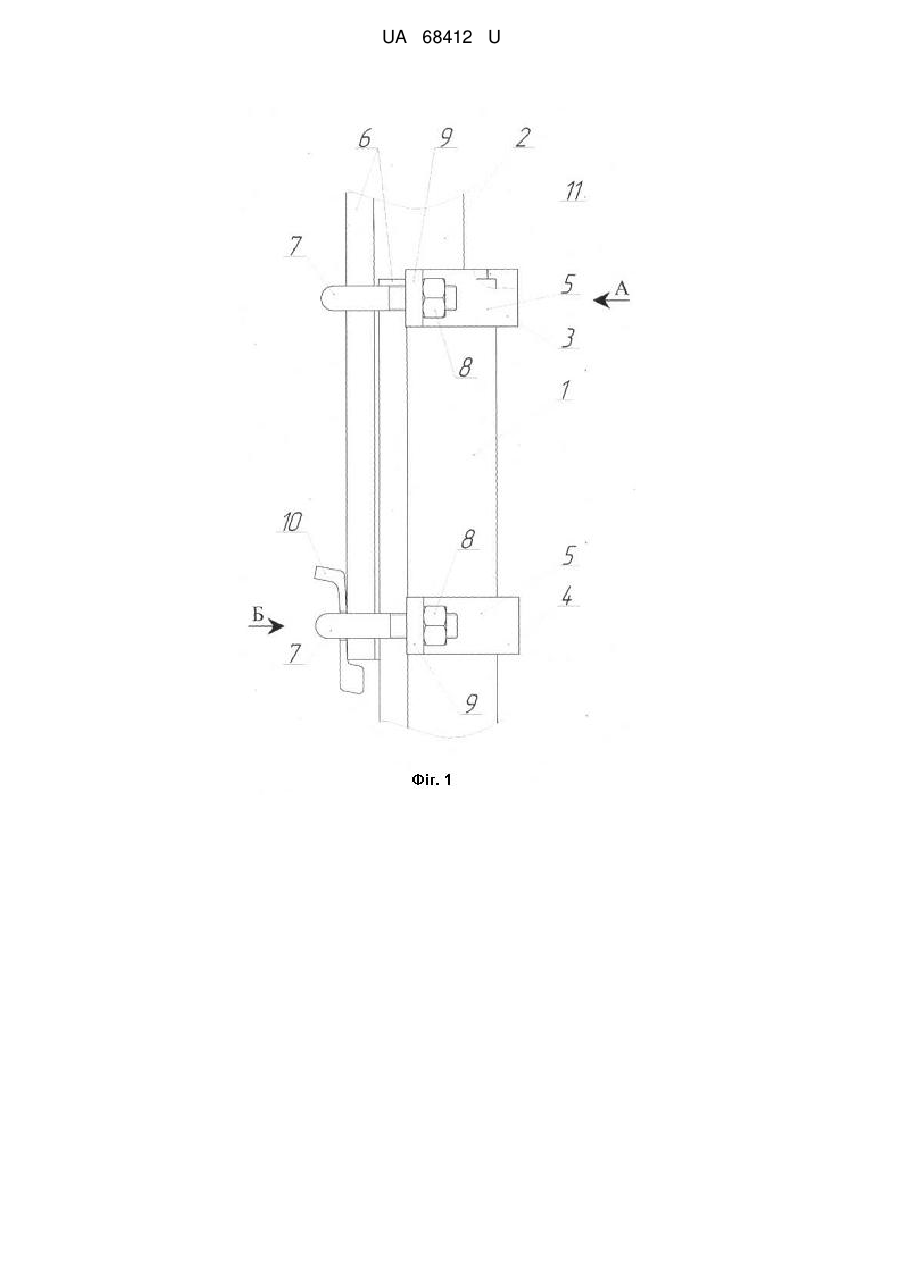

Реферат: UA 68412 U UA 68412 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до гірничої промисловості, а саме, до кріплення гірничих виробок рамним кріпленням із спецпрофілю, й може бути застосована для з’єднання елементів металевого піддатливого кріплення із спецпрофілю для гірничих виробок, які проходять у складних гірничо-геологічних умовах, зокрема, в умовах високого тиску. Відоме металеве кріплення із спецпрофілю, що включає зовнішній та внутрішній елементи кріплення, з’єднані внапусток верхнім і нижнім замками, виконаними у вигляді фігурних планок, встановлених з можливістю взаємодії з фланцями спецпрофілю зовнішнього елемента кріплення, скоби з гайками, нижній замок виконаний з фіксатором, один з боків фіксатора є упором, який взаємодіє з кінцем внутрішнього елемента кріплення [Авторське свідоцтво СРСР № 1765437, кл. Е21D 11/22, опубліковане 30.02.92]. Недоліками відомого кріплення є складність конструкції, значна металомісткість, можливість перекосу скоби. Найбільш близьким, за технічною суттю, до пристрою, що заявляється, є піддатливий вузол для металевого кріплення із спецпрофілю, що включає зовнішній та внутрішній елементи кріплення із спецпрофілю, які з'єднані внапусток верхнім і нижнім замками, виконаними у вигляді фігурних планок, встановлених з можливістю контакту з фланцями спецпрофілю зовнішнього елемента кріплення, скоб з гайками, на полицях фігурних планок виконані похилі пази з вертикальними боками для контакту з торцем зовнішнього елемента кріплення, фіксатор зміщення нижнього замка у вигляді розрізаного уздовж відрізка спецпрофілю, вигнуті кінці якого утворюють захвати, один з яких встановлений з можливістю контакту з торцем фланця внутрішнього елемента кріплення, а інший - з нижнім замком, при цьому фіксатор виконаний з вирізом уздовж продовжньої центральної осі для розміщення спецпрофілю, а з обох боків вирізу виконані вирізи під скобу, між якими, перпендикулярно до поверхні фіксатора розміщені обмежувачі з можливістю контакту із скобою, обмежувачі виконані у вигляді пластин, жорстко з’єднаних з фіксатором, або у вигляді втулок або клинів [Авторське свідоцтво СРСР № 1627712, кл. Е21D 11/14, опубліковане 15.02.91]. До недоліків відомого пристрою відносяться можливість перекосу скоби, вдавлювання скоби у фланці елементів кріплення, недостатня стабільність опору вузла піддатливості, недостатні надійність та техніка безпеки. В основу корисної моделі поставлена задача удосконалення піддатливого вузла металевого кріплення із спецпрофілю, в якому виконання нижнього обмежувача із частини спецпрофілю кріплення та встановлення його в нижньому замку, розташовуючи між скобою та жолобами елементів кріплення, та виконання верхнього обмежувача, встановленого у верхньому замку, у вигляді виступів на фігурній планці, забезпечують зменшення стрибків значень опору в процесі реалізації піддатливості вузла, цим забезпечується підвищення стабільності опору вузла піддатливості, запобігання перекосу скоби та вдавлювання скоби у фланці елементів кріплення, підвищення надійності та техніки безпеки. Поставлена задача вирішується тим, що у піддатливому вузлі для металевого кріплення із спецпрофілю, що включає зовнішній та внутрішній елементи кріплення із спецпрофілю, які з’єднані внапусток верхнім і нижнім замками, виконаними у вигляді фігурних планок, та встановлених з можливістю контакту з фланцями спецпрофілю зовнішнього елемента кріплення, скоби з гайками, закріпленими на полицях планок, верхнього та нижнього обмежувачів, згідно з корисною моделлю передбачені наступні відміни: - нижній обмежувач, що встановлений у нижньому замку, виконаний з частини спецпрофілю кріплення; - нижній обмежувач розташований між скобою та жолобами елементів кріплення; - верхній обмежувач верхнього замка виконаний у вигляді виступів на фігурній планці; - верхній обмежувач виконаний з можливістю зачеплення за днище спецпрофілю зовнішнього елемента кріплення. Суть корисної моделі пояснюється кресленнями, де на: Фіг. 1 зображений вигляд вузла збоку; Фіг. 2 - вид за стрілками А та Б на Фіг. 1. Піддатливий вузол для металевого кріплення із спецрофілю містить зовнішній елемент 1 кріплення, внутрішній елемент 2 кріплення, елементи 1 і 2 виконані із металевого спецпрофілю, та з’єднані внапусток верхнім замком 3 та нижнім замком 4, замки 3 і 4 складаються з фігурних планок 5, встановлених з можливістю контакту з фланцями 6 зовнішнього елемента 1 кріплення, скоб 7 з гайками 8, які закріплені на полицях 9 планок 5, нижній обмежувач 10, що виконаний із частини спецпрофілю кріплення, встановлений у нижньому замку 4 та розташований між скобою 7 та жолобами елементів 1, 2 кріплення, планка 5 замка 3 має принаймні один обмежувач 11 у вигляді виступу, що виступає за межі зовнішнього елемента 1 кріплення. 1 UA 68412 U 5 10 Пристрій працює наступним чином. Розміри обмежувача 10 вибирають таким чином, щоб він міг розташовуватися між скобою та жолобами елементів 1, 2, виконуючи роль прокладки (шайби), цим він запобігає вдавлюванню скоби 7 у фланці 6 внутрішнього елемента 2 кріплення, що запобігає перекосу скоби 7, обмежувачі 11 виконані з можливістю зачеплення за днище зовнішнього елемента кріплення та запобігає зсуванню замка 3 відносно кінця елемента 1 кріплення. Застосування запропонованого піддатливого вузла для металевого кріплення із спецпрофілю дозволить підвищити стабільність опору вузла податливості, зменшити стрибки значень опору у процесі реалізації піддатливості вузлом, підвищити надійність та техніку безпеки. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 20 Піддатливий вузол металевого кріплення із спецпрофілю, що включає зовнішній та внутрішній елементи кріплення із спецпрофілю, які з'єднані внапусток верхнім та нижнім замками, виконаними у вигляді фігурних планок з боковими поличками, в яких виконані отвори, планки встановлені з можливістю контакту з фланцями спецпрофілю зовнішнього елемента кріплення, скоби з гайками, закріплені на полицях планок, нижнього та верхнього обмежувачів, який відрізняється тим, що нижній обмежувач виконаний із частини спецпрофілю кріплення, встановлений у нижньому замку й розташований між скобою та жолобами елементів кріплення, а верхній обмежувач виконаний у вигляді принаймні одного виступу на планці верхнього замка з можливістю зачеплення за днище спецпрофілю зовнішнього елемента кріплення. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
