Спосіб динамічного мінування

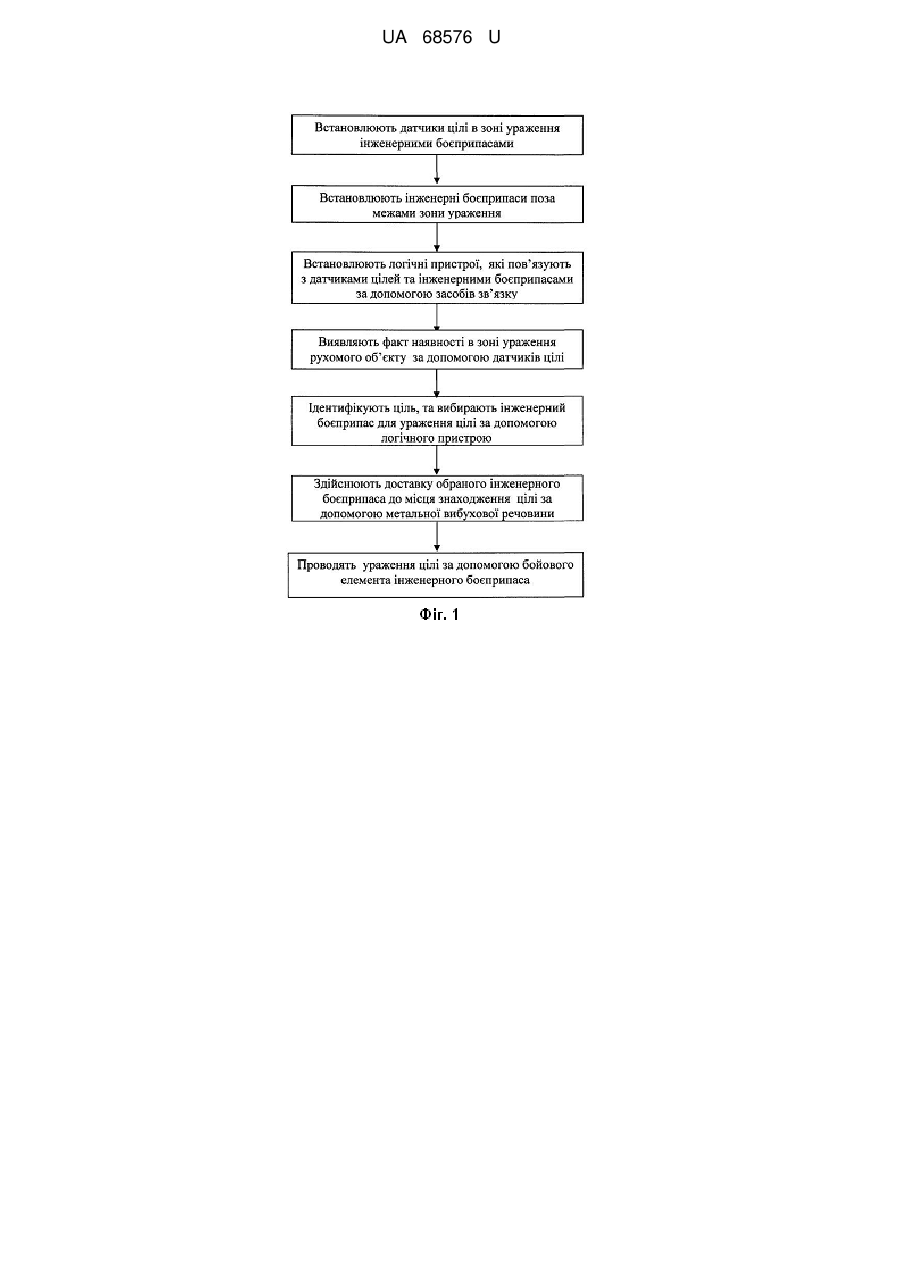

Реферат: UA 68576 U UA 68576 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі озброєння, зокрема до способу ураження бойовими елементами, а саме до способу мінування. Відомий спосіб мінування, при якому встановлюють на ділянці місцевості інженерні боєприпаси, виявляють рухомі об'єкти за допомогою датчиків цілі та уражають зазначені об'єкти за допомогою бойових елементів інженерного боєприпаса /1/. Недоліками відомого способу є те, що інженерні боєприпаси конструктивно поєднані з датчиками цілі знаходяться безпосередньо в зоні ураження цілей та кожен з них відокремлено виконує завдання з виявлення та ураження рухомого об'єкту за умови входження останнього в зону ураження даного боєприпаса, що може виконуватися лише для декількох відсотків із встановлених інженерних боєприпасів. Це призводить до необхідності застосування великої кількості інженерних боєприпасів, дає можливість противнику проводити їх виявлення та знищення або об'їзд, обмежує пересування власних військ, а також вимагає значного обсягу робіт з розмінування місцевості по завершенні бойових дій. Окрім того необхідні значні витрати сил та засобів для забезпечення огородження та охорони замінованої ділянки місцевості (акваторії), зберігання і підвозу інженерних боєприпасів до місця мінування, а також зняття частини або всіх встановлених інженерних боєприпасів з метою їх повторного використання в іншому місці. Найбільш близьким технічним рішенням, обраним як прототип, є спосіб мінування, який полягає в тому, що встановлюють датчики цілей в зоні ураження інженерними боєприпасами, встановлюють інженерні боєприпаси, виявляють факт наявності в зоні ураження рухомого об'єкта за допомогою датчиків цілі, проводять ураження цілі за допомогою бойового елемента інженерного боєприпаса /2/. Недоліками способу, обраного за прототип, є те, що зона ураження інженерними боєприпасами не змінюється в залежності від місця появи цілі, а датчики цілі не пов'язані з інженерними боєприпасами та не забезпечують можливість прихованого виявлення, ідентифікації цілей та автоматичного їх ураження. В основу корисної моделі покладено завдання, яке полягає в тому, що шляхом усунення недоліків прототипу та внесення доповнень в його алгоритм виконання операцій, забезпечити вирішення проблемних питань улаштування інженерних загороджень та підвищення ефективності мінно-вибухових загороджень. Суть корисної моделі в способі динамічного мінування, при якому встановлюють датчики цілей в зоні ураження інженерними боєприпасами, встановлюють інженерні боєприпаси, виявляють факт наявності в зоні ураження рухомого об'єкта за допомогою датчиків цілі, проводять ураження цілі за допомогою бойового елемента інженерного боєприпаса. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробити висновок, що спосіб динамічного мінування, який заявляється відрізняється тим, що інженерні боєприпаси встановлюють поза межами зони ураження, додатково встановлюють логічні пристрої, які пов'язують з датчиками цілей та інженерними боєприпаси за допомогою засобів зв'язку, а після виявлення факту наявності в зоні ураження рухомого об'єкта - ідентифікують ціль та вибирають інженерний боєприпас для її ураження за допомогою логічного пристрою, здійснюють доставку інженерного боєприпаса до місця знаходження цілі за допомогою метальної вибухової речовини, проводять ураження цілі за допомогою бойового елемента інженерного боєприпаса. Суть корисної моделі пояснюється блок-схемою, яка зображена на фіг. 1 де представлений алгоритм дій способу, що заявляється. Спосіб реалізується таким чином: встановлюють датчики цілі в зоні ураження інженерними боєприпасами, встановлюють інженерні боєприпаси поза межами зони ураження, встановлюють логічні пристрої, які пов'язують з датчиками цілей та інженерними боєприпасами за допомогою засобів зв'язку, виявляють факт наявності в зоні ураження рухомого об'єкту за допомогою датчиків цілі, ідентифікують ціль, та вибирають інженерний боєприпас для ураження цілі за допомогою логічного пристрою, здійснюють доставку обраного інженерного боєприпаса до місця знаходження цілі за допомогою метальної вибухової речовини, проводять ураження цілі за допомогою бойового елемента інженерного боєприпаса. Підвищення ефективності застосування способу динамічного мінування, який заявляється, у порівнянні з прототипом, досягається за рахунок встановлення інженерного боєприпаса за межами зони ураження цілі та забезпечення можливості його вибору і доставки до місця знаходження цілі, що дозволить вирішити вищенаведені проблемні питання улаштування інженерних загороджень та підвищити ефективність мінно-вибухових загороджень. Джерела інформації: 1 UA 68576 U 1. Наставление по устройству и преодолению инженерных заграждений. - М.: Воениздат, 1983-435 с. - аналог. 2. Инженерные боеприпасы. Книга 5. - М.: Воениздат, 1987.-96 с. - прототип. 5 10 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб динамічного мінування, який полягає в тому, що встановлюють датчики цілей в зоні ураження інженерними боєприпасами, встановлюють інженерні боєприпаси, виявляють факт наявності в зоні ураження рухомого об'єкта за допомогою датчиків цілі, проводять ураження цілі за допомогою бойового елемента інженерного боєприпаса, який відрізняється тим, що інженерні боєприпаси встановлюють поза межами зони ураження, додатково встановлюють логічні пристрої, які пов'язують з датчиками цілей та інженерними боєприпасами за допомогою засобів зв'язку, а після виявлення факту наявності в зоні ураження рухомого об'єкта ідентифікують ціль та вибирають інженерний боєприпас для її ураження за допомогою логічного пристрою, здійснюють доставку інженерного боєприпаса до місця знаходження цілі за допомогою метальної вибухової речовини, проводять ураження цілі за допомогою бойового елемента інженерного боєприпаса. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
