Ваговимірювальний датчик

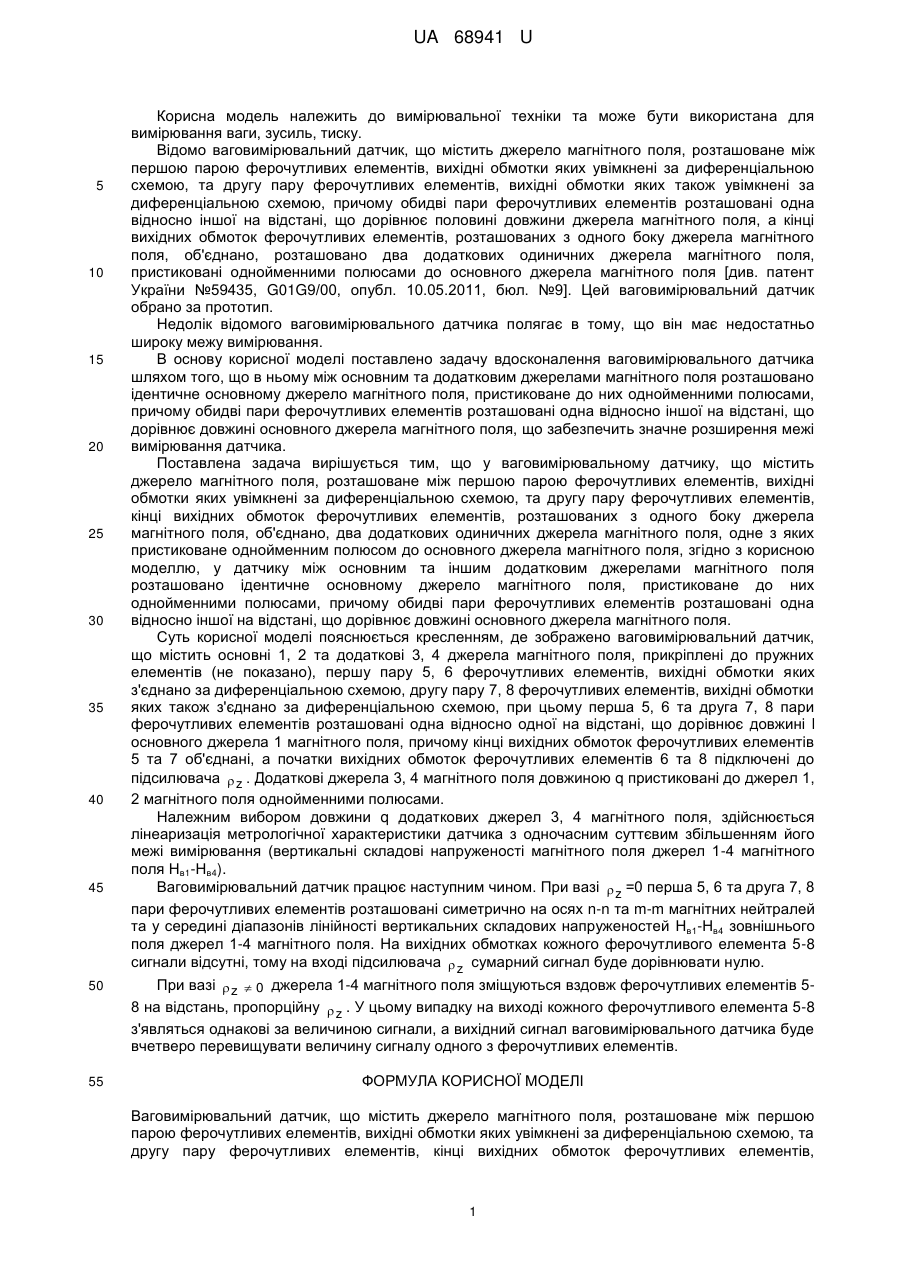

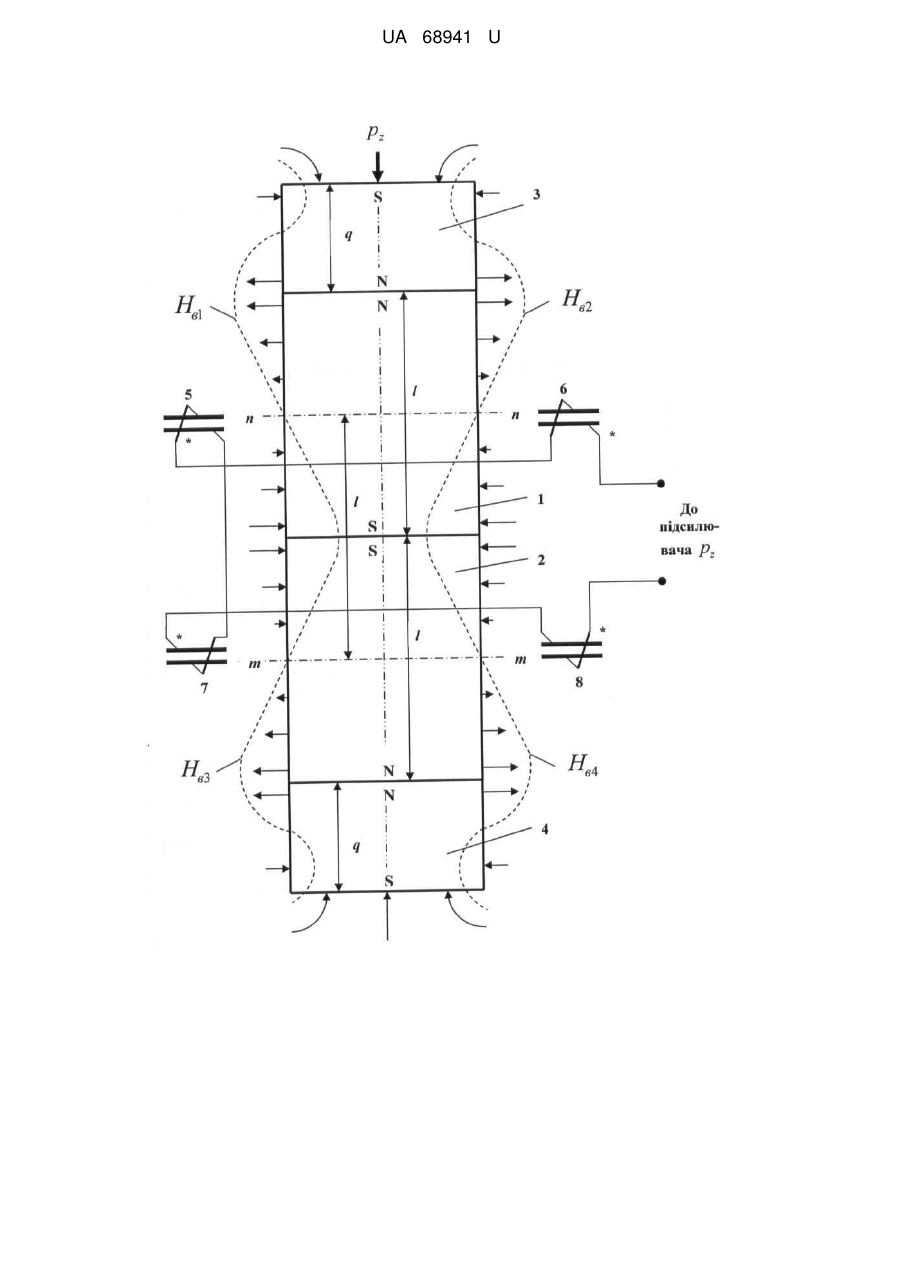

Реферат: UA 68941 U UA 68941 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання ваги, зусиль, тиску. Відомо ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схемою, причому обидві пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює половині довжини джерела магнітного поля, а кінці вихідних обмоток ферочутливих елементів, розташованих з одного боку джерела магнітного поля, об'єднано, розташовано два додаткових одиничних джерела магнітного поля, пристиковані однойменними полюсами до основного джерела магнітного поля [див. патент України №59435, G01G9/00, опубл. 10.05.2011, бюл. №9]. Цей ваговимірювальний датчик обрано за прототип. Недолік відомого ваговимірювального датчика полягає в тому, що він має недостатньо широку межу вимірювання. В основу корисної моделі поставлено задачу вдосконалення ваговимірювального датчика шляхом того, що в ньому між основним та додатковим джерелами магнітного поля розташовано ідентичне основному джерело магнітного поля, пристиковане до них однойменними полюсами, причому обидві пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює довжині основного джерела магнітного поля, що забезпечить значне розширення межі вимірювання датчика. Поставлена задача вирішується тим, що у ваговимірювальному датчику, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, кінці вихідних обмоток ферочутливих елементів, розташованих з одного боку джерела магнітного поля, об'єднано, два додаткових одиничних джерела магнітного поля, одне з яких пристиковане однойменним полюсом до основного джерела магнітного поля, згідно з корисною моделлю, у датчику між основним та іншим додатковим джерелами магнітного поля розташовано ідентичне основному джерело магнітного поля, пристиковане до них однойменними полюсами, причому обидві пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює довжині основного джерела магнітного поля. Суть корисної моделі пояснюється кресленням, де зображено ваговимірювальний датчик, що містить основні 1, 2 та додаткові 3, 4 джерела магнітного поля, прикріплені до пружних елементів (не показано), першу пару 5, 6 ферочутливих елементів, вихідні обмотки яких з'єднано за диференціальною схемою, другу пару 7, 8 ферочутливих елементів, вихідні обмотки яких також з'єднано за диференціальною схемою, при цьому перша 5, 6 та друга 7, 8 пари ферочутливих елементів розташовані одна відносно одної на відстані, що дорівнює довжині l основного джерела 1 магнітного поля, причому кінці вихідних обмоток ферочутливих елементів 5 та 7 об'єднані, а початки вихідних обмоток ферочутливих елементів 6 та 8 підключені до підсилювача  z . Додаткові джерела 3, 4 магнітного поля довжиною q пристиковані до джерел 1, 2 магнітного поля однойменними полюсами. Належним вибором довжини q додаткових джерел 3, 4 магнітного поля, здійснюється лінеаризація метрологічної характеристики датчика з одночасним суттєвим збільшенням його межі вимірювання (вертикальні складові напруженості магнітного поля джерел 1-4 магнітного поля Нв1-Нв4). Ваговимірювальний датчик працює наступним чином. При вазі  z =0 перша 5, 6 та друга 7, 8 пари ферочутливих елементів розташовані симетрично на осях n-n та m-m магнітних нейтралей та у середині діапазонів лінійності вертикальних складових напруженостей Нв1-Нв4 зовнішнього поля джерел 1-4 магнітного поля. На вихідних обмотках кожного ферочутливого елемента 5-8 сигнали відсутні, тому на вході підсилювача  z сумарний сигнал буде дорівнювати нулю. 50 При вазі  z  0 джерела 1-4 магнітного поля зміщуються вздовж ферочутливих елементів 58 на відстань, пропорційну  z . У цьому випадку на виході кожного ферочутливого елемента 5-8 з'являться однакові за величиною сигнали, а вихідний сигнал ваговимірювального датчика буде вчетверо перевищувати величину сигналу одного з ферочутливих елементів. 55 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, тадругу пару ферочутливих елементів, кінці вихідних обмоток ферочутливих елементів, 1 UA 68941 U 5 розташованих з одного боку джерела магнітного поля, об'єднано, два додаткових одиничних джерела магнітного поля, одне з яких пристиковане однойменним полюсом до основного джерела магнітного поля, який відрізняється тим, що у датчику між основним та іншим додатковим джерелами магнітного поля розташовано ідентичне основному джерело магнітного поля, пристиковане до них однойменними полюсами, причому обидві пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює довжині основного джерела магнітного поля. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
