Ваговимірювальний датчик

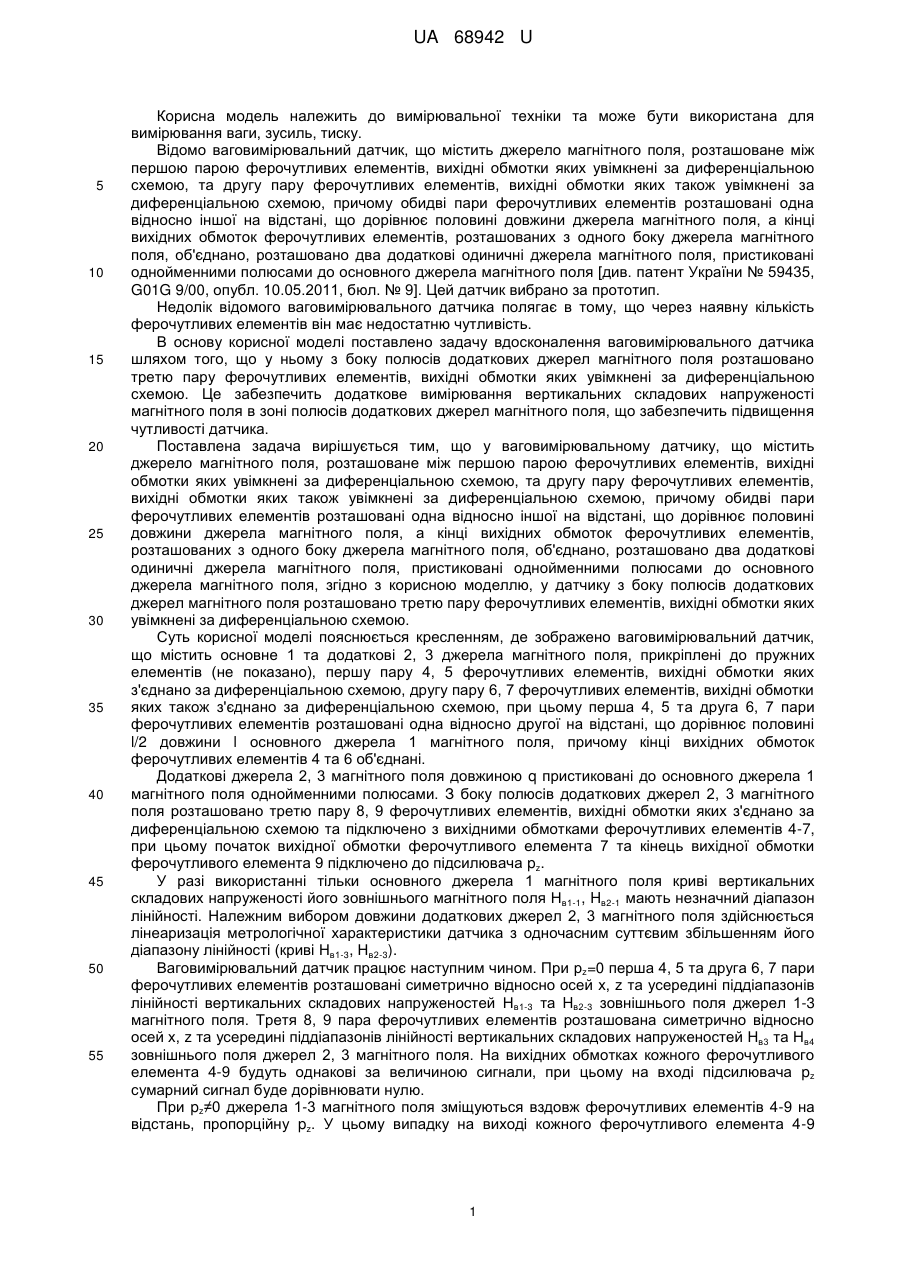

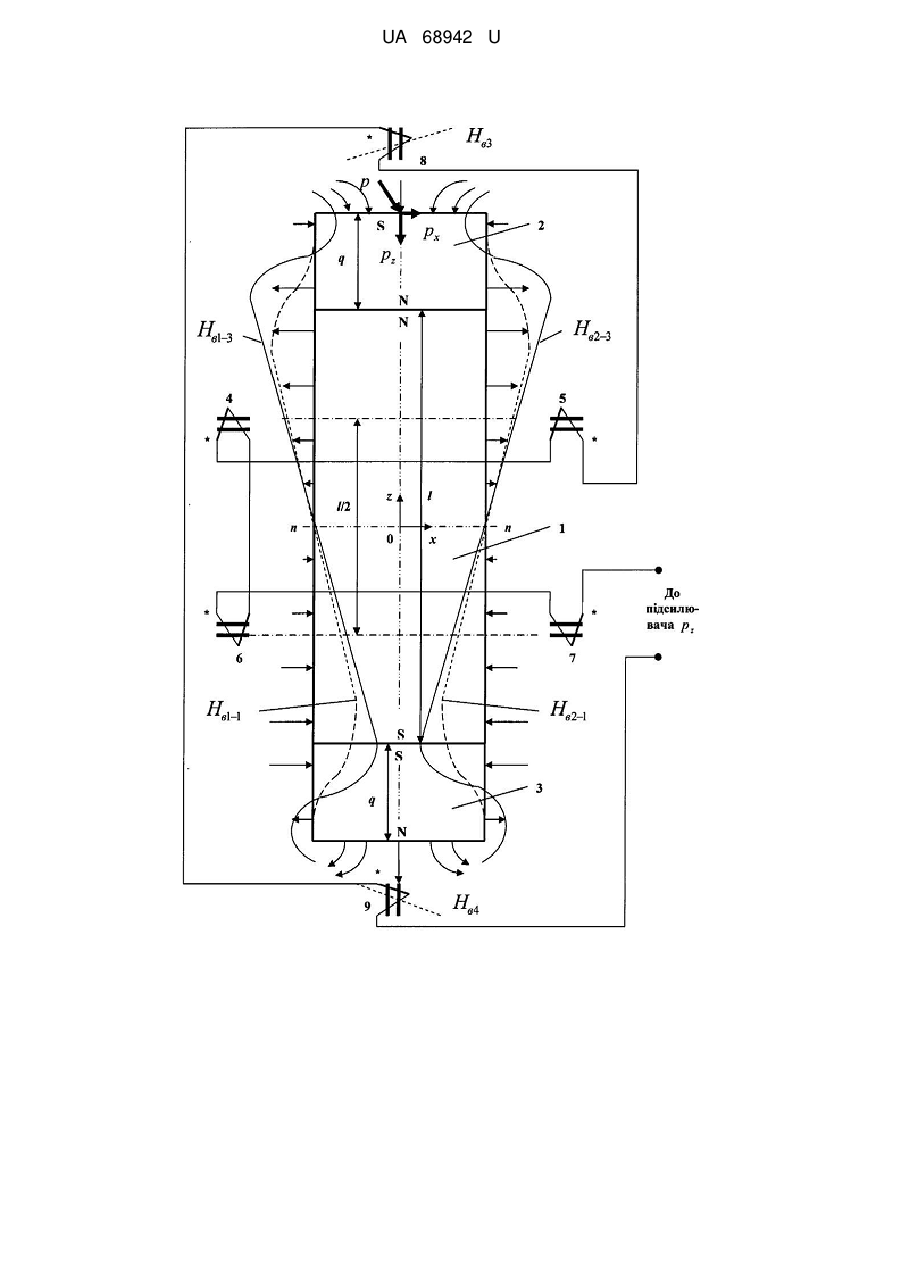

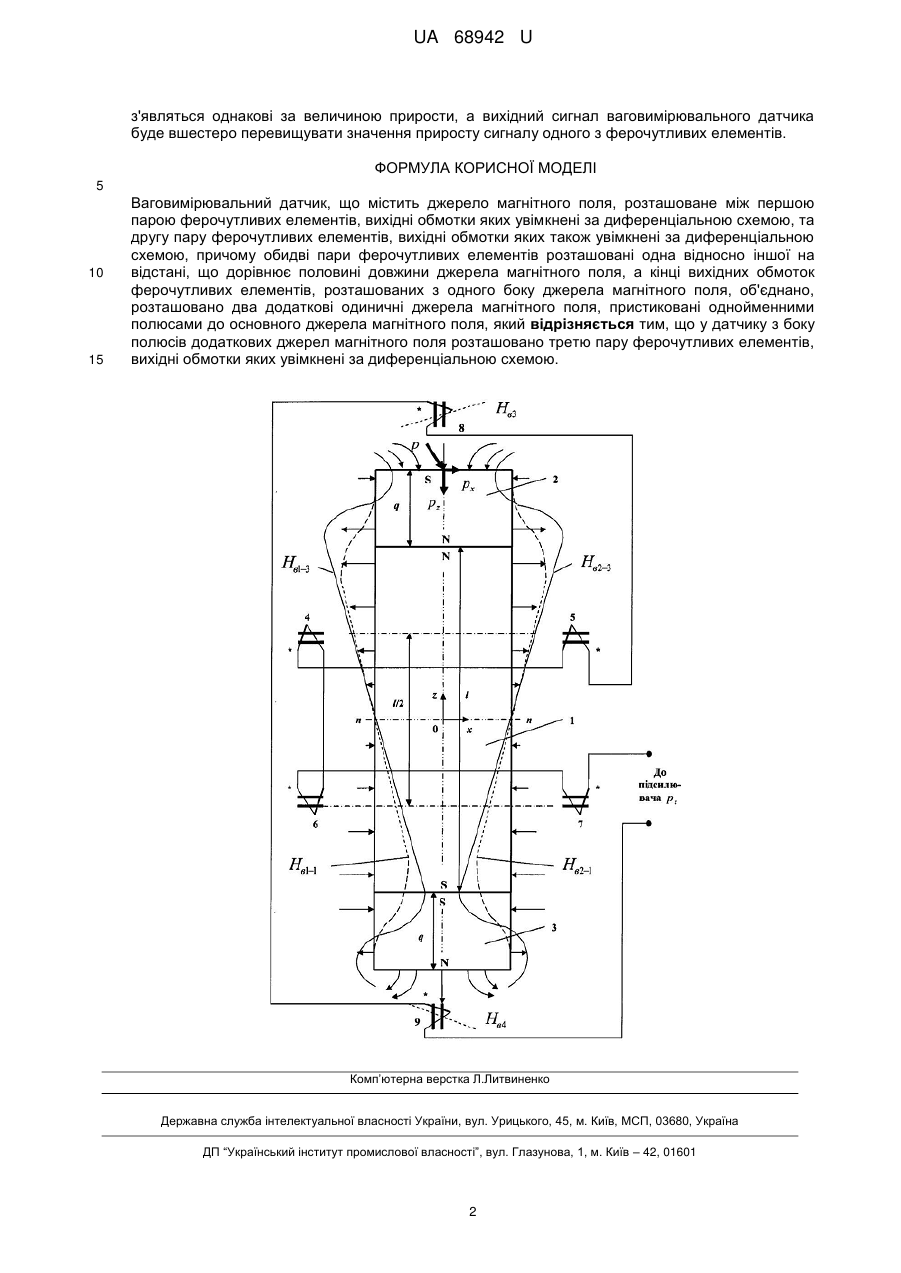

Реферат: UA 68942 U UA 68942 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання ваги, зусиль, тиску. Відомо ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схемою, причому обидві пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює половині довжини джерела магнітного поля, а кінці вихідних обмоток ферочутливих елементів, розташованих з одного боку джерела магнітного поля, об'єднано, розташовано два додаткові одиничні джерела магнітного поля, пристиковані однойменними полюсами до основного джерела магнітного поля [див. патент України № 59435, G01G 9/00, опубл. 10.05.2011, бюл. № 9]. Цей датчик вибрано за прототип. Недолік відомого ваговимірювального датчика полягає в тому, що через наявну кількість ферочутливих елементів він має недостатню чутливість. В основу корисної моделі поставлено задачу вдосконалення ваговимірювального датчика шляхом того, що у ньому з боку полюсів додаткових джерел магнітного поля розташовано третю пару ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою. Це забезпечить додаткове вимірювання вертикальних складових напруженості магнітного поля в зоні полюсів додаткових джерел магнітного поля, що забезпечить підвищення чутливості датчика. Поставлена задача вирішується тим, що у ваговимірювальному датчику, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схемою, причому обидві пари ферочутливих елементів розташовані одна відносно іншої на відстані, що дорівнює половині довжини джерела магнітного поля, а кінці вихідних обмоток ферочутливих елементів, розташованих з одного боку джерела магнітного поля, об'єднано, розташовано два додаткові одиничні джерела магнітного поля, пристиковані однойменними полюсами до основного джерела магнітного поля, згідно з корисною моделлю, у датчику з боку полюсів додаткових джерел магнітного поля розташовано третю пару ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою. Суть корисної моделі пояснюється кресленням, де зображено ваговимірювальний датчик, що містить основне 1 та додаткові 2, 3 джерела магнітного поля, прикріплені до пружних елементів (не показано), першу пару 4, 5 ферочутливих елементів, вихідні обмотки яких з'єднано за диференціальною схемою, другу пару 6, 7 ферочутливих елементів, вихідні обмотки яких також з'єднано за диференціальною схемою, при цьому перша 4, 5 та друга 6, 7 пари ферочутливих елементів розташовані одна відносно другої на відстані, що дорівнює половині l/2 довжини l основного джерела 1 магнітного поля, причому кінці вихідних обмоток ферочутливих елементів 4 та 6 об'єднані. Додаткові джерела 2, 3 магнітного поля довжиною q пристиковані до основного джерела 1 магнітного поля однойменними полюсами. З боку полюсів додаткових джерел 2, 3 магнітного поля розташовано третю пару 8, 9 ферочутливих елементів, вихідні обмотки яких з'єднано за диференціальною схемою та підключено з вихідними обмотками ферочутливих елементів 4-7, при цьому початок вихідної обмотки ферочутливого елемента 7 та кінець вихідної обмотки ферочутливого елемента 9 підключено до підсилювача pz. У разі використанні тільки основного джерела 1 магнітного поля криві вертикальних складових напруженості його зовнішнього магнітного поля Нв1-1, Hв2-1 мають незначний діапазон лінійності. Належним вибором довжини додаткових джерел 2, 3 магнітного поля здійснюється лінеаризація метрологічної характеристики датчика з одночасним суттєвим збільшенням його діапазону лінійності (криві Нв1-3, Нв2-3). Ваговимірювальний датчик працює наступним чином. При рz=0 перша 4, 5 та друга 6, 7 пари ферочутливих елементів розташовані симетрично відносно осей х, z та усередині піддіапазонів лінійності вертикальних складових напруженостей Нв1-3 та Hв2-3 зовнішнього поля джерел 1-3 магнітного поля. Третя 8, 9 пара ферочутливих елементів розташована симетрично відносно осей х, z та усередині піддіапазонів лінійності вертикальних складових напруженостей Нв3 та Нв4 зовнішнього поля джерел 2, 3 магнітного поля. На вихідних обмотках кожного ферочутливого елемента 4-9 будуть однакові за величиною сигнали, при цьому на вході підсилювача pz сумарний сигнал буде дорівнювати нулю. При pz≠0 джерела 1-3 магнітного поля зміщуються вздовж ферочутливих елементів 4-9 на відстань, пропорційну pz. У цьому випадку на виході кожного ферочутливого елемента 4-9 1 UA 68942 U з'являться однакові за величиною прирости, а вихідний сигнал ваговимірювального датчика буде вшестеро перевищувати значення приросту сигналу одного з ферочутливих елементів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 15 Ваговимірювальний датчик, що містить джерело магнітного поля, розташоване між першою парою ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою, та другу пару ферочутливих елементів, вихідні обмотки яких також увімкнені за диференціальною схемою, причому обидві пари ферочутливих елементів розташовані одна відносно iншої на відстані, що дорівнює половині довжини джерела магнітного поля, а кінці вихідних обмоток ферочутливих елементів, розташованих з одного боку джерела магнітного поля, об'єднано, розташовано два додаткові одиничні джерела магнітного поля, пристиковані однойменними полюсами до основного джерела магнітного поля, який відрізняється тим, що у датчику з боку полюсів додаткових джерел магнітного поля розташовано третю пару ферочутливих елементів, вихідні обмотки яких увімкнені за диференціальною схемою. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
