Спосіб очищення рідини

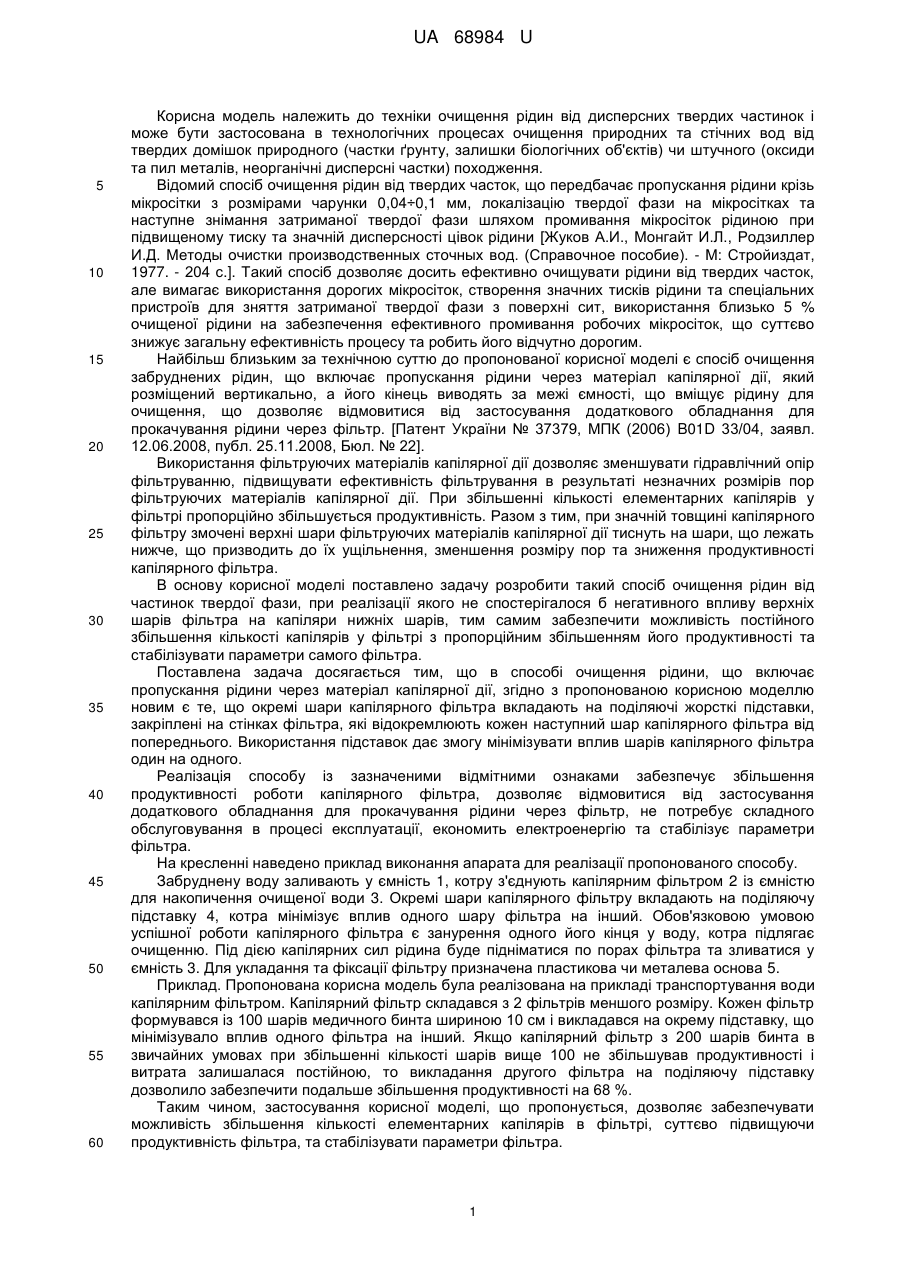

Реферат: UA 68984 U UA 68984 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до техніки очищення рідин від дисперсних твердих частинок і може бути застосована в технологічних процесах очищення природних та стічних вод від твердих домішок природного (частки ґрунту, залишки біологічних об'єктів) чи штучного (оксиди та пил металів, неорганічні дисперсні частки) походження. Відомий спосіб очищення рідин від твердих часток, що передбачає пропускання рідини крізь мікросітки з розмірами чарунки 0,04÷0,1 мм, локалізацію твердої фази на мікросітках та наступне знімання затриманої твердої фази шляхом промивання мікросіток рідиною при підвищеному тиску та значній дисперсності цівок рідини [Жуков А.И., Монгайт И.Л., Родзиллер И.Д. Методы очистки производственных сточных вод. (Справочное пособие). - М: Стройиздат, 1977. - 204 с.]. Такий спосіб дозволяє досить ефективно очищувати рідини від твердих часток, але вимагає використання дорогих мікросіток, створення значних тисків рідини та спеціальних пристроїв для зняття затриманої твердої фази з поверхні сит, використання близько 5 % очищеної рідини на забезпечення ефективного промивання робочих мікросіток, що суттєво знижує загальну ефективність процесу та робить його відчутно дорогим. Найбільш близьким за технічною суттю до пропонованої корисної моделі є спосіб очищення забруднених рідин, що включає пропускання рідини через матеріал капілярної дії, який розміщений вертикально, а його кінець виводять за межі ємності, що вміщує рідину для очищення, що дозволяє відмовитися від застосування додаткового обладнання для прокачування рідини через фільтр. [Патент України № 37379, МПК (2006) B01D 33/04, заявл. 12.06.2008, публ. 25.11.2008, Бюл. № 22]. Використання фільтруючих матеріалів капілярної дії дозволяє зменшувати гідравлічний опір фільтруванню, підвищувати ефективність фільтрування в результаті незначних розмірів пор фільтруючих матеріалів капілярної дії. При збільшенні кількості елементарних капілярів у фільтрі пропорційно збільшується продуктивність. Разом з тим, при значній товщині капілярного фільтру змочені верхні шари фільтруючих матеріалів капілярної дії тиснуть на шари, що лежать нижче, що призводить до їх ущільнення, зменшення розміру пор та зниження продуктивності капілярного фільтра. В основу корисної моделі поставлено задачу розробити такий спосіб очищення рідин від частинок твердої фази, при реалізації якого не спостерігалося б негативного впливу верхніх шарів фільтра на капіляри нижніх шарів, тим самим забезпечити можливість постійного збільшення кількості капілярів у фільтрі з пропорційним збільшенням його продуктивності та стабілізувати параметри самого фільтра. Поставлена задача досягається тим, що в способі очищення рідини, що включає пропускання рідини через матеріал капілярної дії, згідно з пропонованою корисною моделлю новим є те, що окремі шари капілярного фільтра вкладають на поділяючі жорсткі підставки, закріплені на стінках фільтра, які відокремлюють кожен наступний шар капілярного фільтра від попереднього. Використання підставок дає змогу мінімізувати вплив шарів капілярного фільтра один на одного. Реалізація способу із зазначеними відмітними ознаками забезпечує збільшення продуктивності роботи капілярного фільтра, дозволяє відмовитися від застосування додаткового обладнання для прокачування рідини через фільтр, не потребує складного обслуговування в процесі експлуатації, економить електроенергію та стабілізує параметри фільтра. На кресленні наведено приклад виконання апарата для реалізації пропонованого способу. Забруднену воду заливають у ємність 1, котру з'єднують капілярним фільтром 2 із ємністю для накопичення очищеної води 3. Окремі шари капілярного фільтру вкладають на поділяючу підставку 4, котра мінімізує вплив одного шару фільтра на інший. Обов'язковою умовою успішної роботи капілярного фільтра є занурення одного його кінця у воду, котра підлягає очищенню. Під дією капілярних сил рідина буде підніматися по порах фільтра та зливатися у ємність 3. Для укладання та фіксації фільтру призначена пластикова чи металева основа 5. Приклад. Пропонована корисна модель була реалізована на прикладі транспортування води капілярним фільтром. Капілярний фільтр складався з 2 фільтрів меншого розміру. Кожен фільтр формувався із 100 шарів медичного бинта шириною 10 см і викладався на окрему підставку, що мінімізувало вплив одного фільтра на інший. Якщо капілярний фільтр з 200 шарів бинта в звичайних умовах при збільшенні кількості шарів вище 100 не збільшував продуктивності і витрата залишалася постійною, то викладання другого фільтра на поділяючу підставку дозволило забезпечити подальше збільшення продуктивності на 68 %. Таким чином, застосування корисної моделі, що пропонується, дозволяє забезпечувати можливість збільшення кількості елементарних капілярів в фільтрі, суттєво підвищуючи продуктивність фільтра, та стабілізувати параметри фільтра. 1 UA 68984 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Спосіб очищення рідини, що включає пропускання рідини через матеріал капілярної дії, який відрізняється тим, що окремі шари капілярного фільтра вкладають на поділяючі підставки, закріплені на стінках фільтра, які відокремлюють кожен наступний шар капілярного фільтра від попереднього. Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
