Спосіб виготовлення суцільних поковок із зливків без прибуткової частини

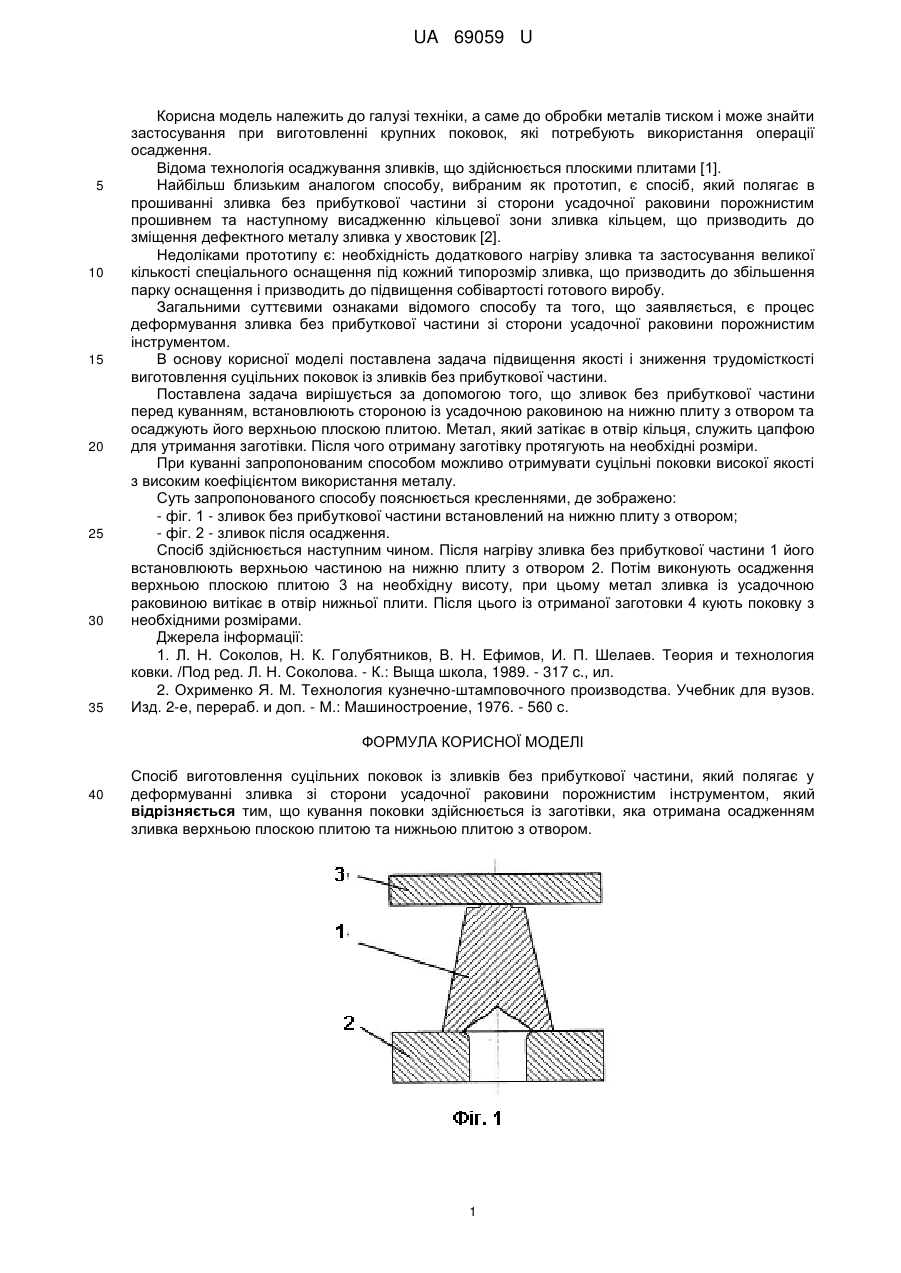

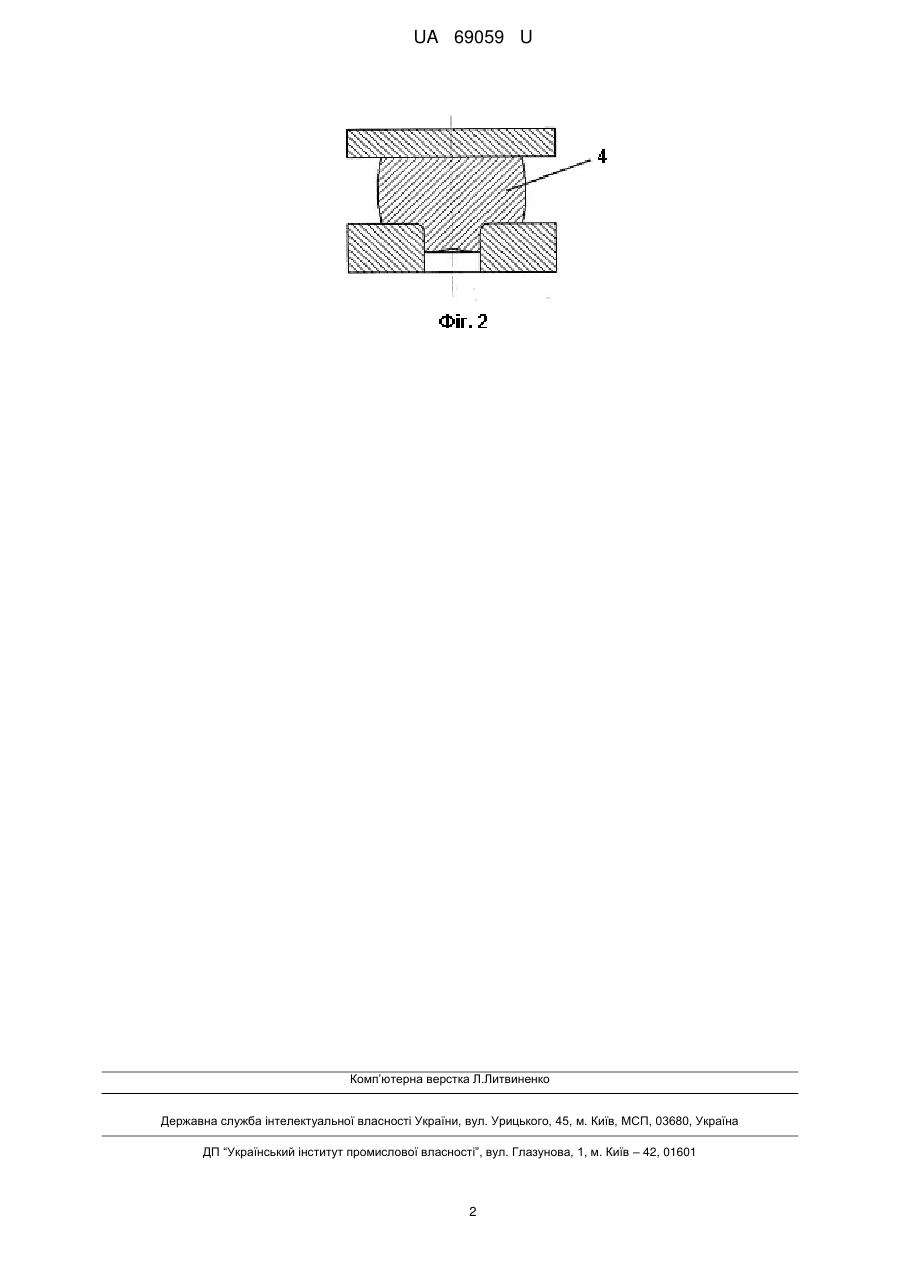

Реферат: UA 69059 U UA 69059 U 5 10 15 20 25 30 35 Корисна модель належить до галузі техніки, а саме до обробки металів тиском і може знайти застосування при виготовленні крупних поковок, які потребують використання операції осадження. Відома технологія осаджування зливків, що здійснюється плоскими плитами [1]. Найбільш близьким аналогом способу, вибраним як прототип, є спосіб, який полягає в прошиванні зливка без прибуткової частини зі сторони усадочної раковини порожнистим прошивнем та наступному висадженню кільцевої зони зливка кільцем, що призводить до зміщення дефектного металу зливка у хвостовик [2]. Недоліками прототипу є: необхідність додаткового нагріву зливка та застосування великої кількості спеціального оснащення під кожний типорозмір зливка, що призводить до збільшення парку оснащення і призводить до підвищення собівартості готового виробу. Загальними суттєвими ознаками відомого способу та того, що заявляється, є процес деформування зливка без прибуткової частини зі сторони усадочної раковини порожнистим інструментом. В основу корисної моделі поставлена задача підвищення якості і зниження трудомісткості виготовлення суцільних поковок із зливків без прибуткової частини. Поставлена задача вирішується за допомогою того, що зливок без прибуткової частини перед куванням, встановлюють стороною із усадочною раковиною на нижню плиту з отвором та осаджують його верхньою плоскою плитою. Метал, який затікає в отвір кільця, служить цапфою для утримання заготівки. Після чого отриману заготівку протягують на необхідні розміри. При куванні запропонованим способом можливо отримувати суцільні поковки високої якості з високим коефіцієнтом використання металу. Суть запропонованого способу пояснюється кресленнями, де зображено: - фіг. 1 - зливок без прибуткової частини встановлений на нижню плиту з отвором; - фіг. 2 - зливок після осадження. Спосіб здійснюється наступним чином. Після нагріву зливка без прибуткової частини 1 його встановлюють верхньою частиною на нижню плиту з отвором 2. Потім виконують осадження верхньою плоскою плитою 3 на необхідну висоту, при цьому метал зливка із усадочною раковиною витікає в отвір нижньої плити. Після цього із отриманої заготовки 4 кують поковку з необхідними розмірами. Джерела інформації: 1. Л. Н. Соколов, Н. К. Голубятников, В. Н. Ефимов, И. П. Шелаев. Теория и технология ковки. /Под ред. Л. Н. Соколова. - К.: Выща школа, 1989. - 317 с., ил. 2. Охрименко Я. М. Технология кузнечно-штамповочного производства. Учебник для вузов. Изд. 2-е, перераб. и доп. - М.: Машиностроение, 1976. - 560 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Спосіб виготовлення суцільних поковок із зливків без прибуткової частини, який полягає у деформуванні зливка зі сторони усадочної раковини порожнистим інструментом, який відрізняється тим, що кування поковки здійснюється із заготівки, яка отримана осадженням зливка верхньою плоскою плитою та нижньою плитою з отвором. 1 UA 69059 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
