Спосіб автоматичного керування процесом мембранної дистиляції

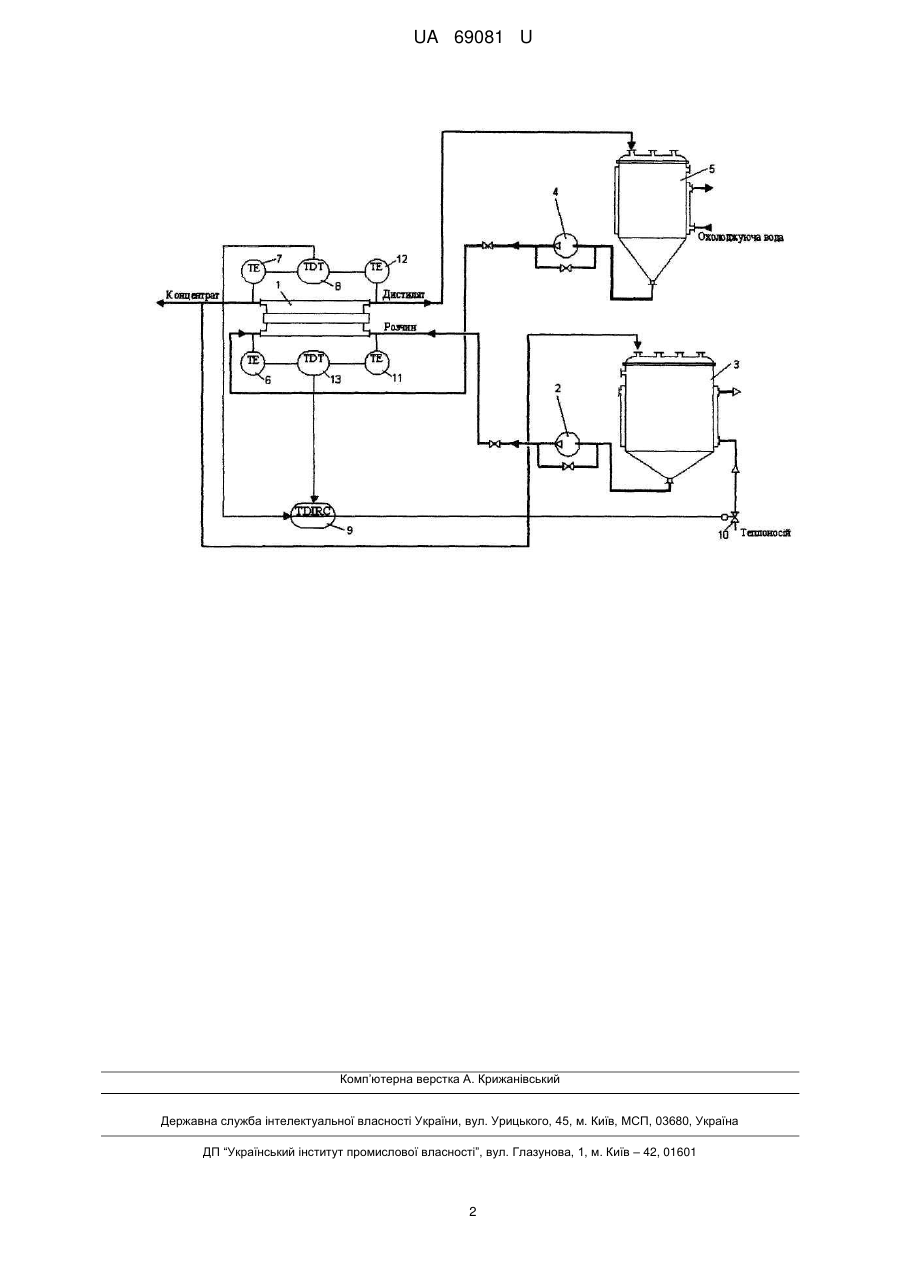

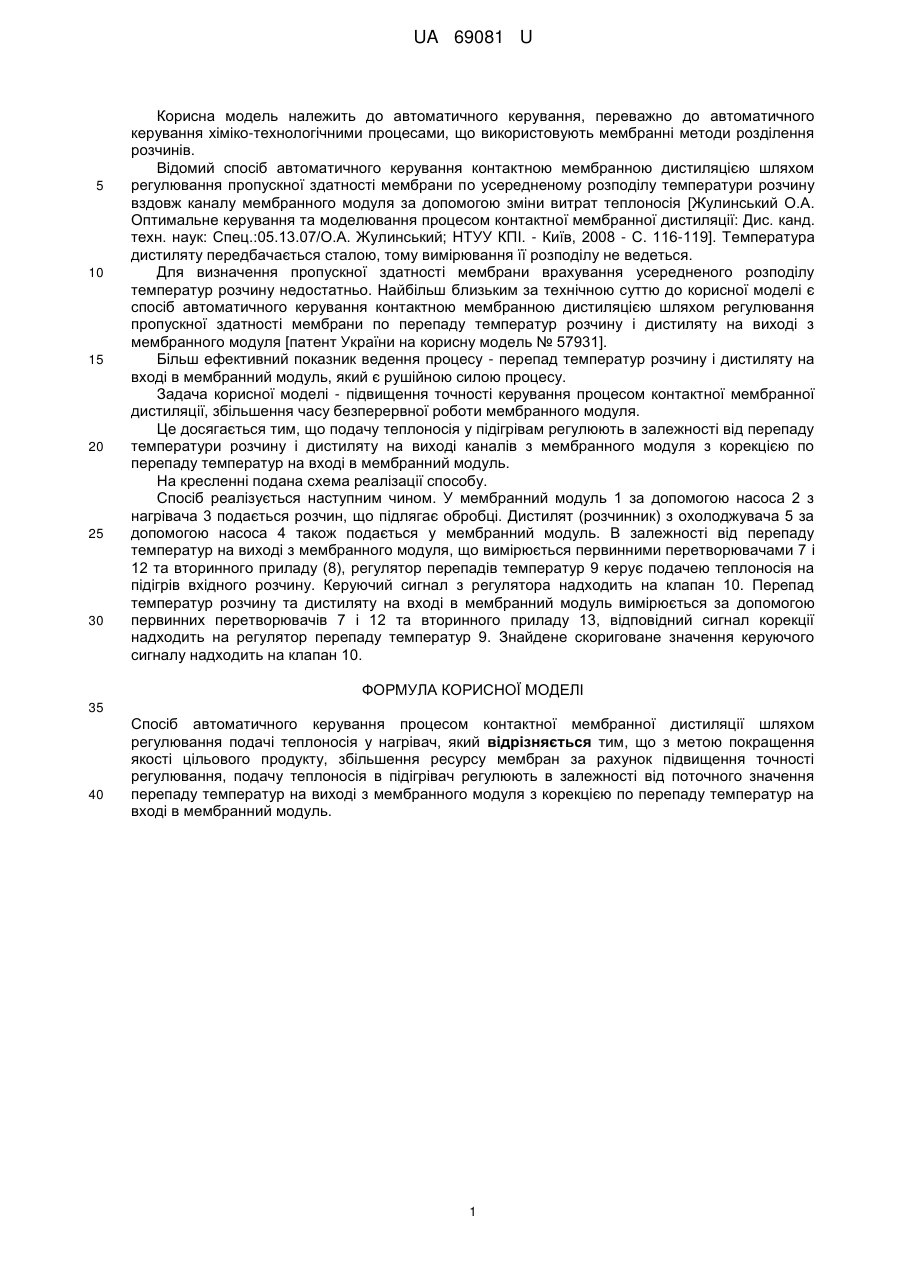

Реферат: UA 69081 U UA 69081 U 5 10 15 20 25 30 Корисна модель належить до автоматичного керування, переважно до автоматичного керування хіміко-технологічними процесами, що використовують мембранні методи розділення розчинів. Відомий спосіб автоматичного керування контактною мембранною дистиляцією шляхом регулювання пропускної здатності мембрани по усередненому розподілу температури розчину вздовж каналу мембранного модуля за допомогою зміни витрат теплоносія [Жулинський О.А. Оптимальне керування та моделювання процесом контактної мембранної дистиляції: Дис. канд. техн. наук: Спец.:05.13.07/О.А. Жулинський; НТУУ КПІ. - Київ, 2008 - С. 116-119]. Температура дистиляту передбачається сталою, тому вимірювання її розподілу не ведеться. Для визначення пропускної здатності мембрани врахування усередненого розподілу температур розчину недостатньо. Найбільш близьким за технічною суттю до корисної моделі є спосіб автоматичного керування контактною мембранною дистиляцією шляхом регулювання пропускної здатності мембрани по перепаду температур розчину і дистиляту на виході з мембранного модуля [патент України на корисну модель № 57931]. Більш ефективний показник ведення процесу - перепад температур розчину і дистиляту на вході в мембранний модуль, який є рушійною силою процесу. Задача корисної моделі - підвищення точності керування процесом контактної мембранної дистиляції, збільшення часу безперервної роботи мембранного модуля. Це досягається тим, що подачу теплоносія у підігрівам регулюють в залежності від перепаду температури розчину і дистиляту на виході каналів з мембранного модуля з корекцією по перепаду температур на вході в мембранний модуль. На кресленні подана схема реалізації способу. Спосіб реалізується наступним чином. У мембранний модуль 1 за допомогою насоса 2 з нагрівача 3 подається розчин, що підлягає обробці. Дистилят (розчинник) з охолоджувача 5 за допомогою насоса 4 також подається у мембранний модуль. В залежності від перепаду температур на виході з мембранного модуля, що вимірюється первинними перетворювачами 7 і 12 та вторинного приладу (8), регулятор перепадів температур 9 керує подачею теплоносія на підігрів вхідного розчину. Керуючий сигнал з регулятора надходить на клапан 10. Перепад температур розчину та дистиляту на вході в мембранний модуль вимірюється за допомогою первинних перетворювачів 7 і 12 та вторинного приладу 13, відповідний сигнал корекції надходить на регулятор перепаду температур 9. Знайдене скориговане значення керуючого сигналу надходить на клапан 10. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Спосіб автоматичного керування процесом контактної мембранної дистиляції шляхом регулювання подачі теплоносія у нагрівач, який відрізняється тим, що з метою покращення якості цільового продукту, збільшення ресурсу мембран за рахунок підвищення точності регулювання, подачу теплоносія в підігрівач регулюють в залежності від поточного значення перепаду температур на виході з мембранного модуля з корекцією по перепаду температур на вході в мембранний модуль. 1 UA 69081 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
